冷却塔资料

冷却塔热量一、冷却塔的原理冷却塔的原理主要是通过水蒸气冷却热效应来将热量散发到大气中。

当水从工厂或发电站的设备中流出时，水中含有一定的热量。

通过冷却塔，水会进入塔内的填料层，同时由于水的增温而产生蒸气。

当热水与冷凉空气接触时，水蒸气会冷凝成水滴，从而带走水中的热量，让水温下降。

冷却塔通过这种方式，将热量散发到大气中，实现了余热的排放和水的循环利用。

二、冷却塔的结构冷却塔一般由塔壳、填料层、风扇、水泵等部件组成。

塔壳是冷却塔的主体结构，一般为混凝土或钢结构。

填料层位于塔壳内部，用于增大水与空气的接触面积，提高冷却效率。

风扇用于引导空气流入冷却塔，增加空气与水的接触，帮助水蒸气冷凝。

水泵负责将水输送至填料层，保证水能够充分与空气接触，实现热量散发。

三、冷却塔的工作原理冷却塔的工作原理可以分为两个过程：水蒸气冷却和热量散发。

首先是水蒸气冷却的过程，当热水进入填料层时，水蒸气会随着空气上升，与冷却塔内的较冷空气接触，从而冷凝成水滴。

水滴会落回到塔底，继续循环冷却，使水温逐渐下降。

其次是热量散发的过程，水蒸气冷凝后释放的热量会通过填料层和塔壳散发到大气中，从而实现余热的排放。

四、冷却塔在工业生产中的应用冷却塔在工业生产中有着广泛的应用，主要用于电厂、化工厂、制药厂等工业领域。

在发电厂中，冷却塔用于冷却发电机组的冷却水，降低水温，提高发电效率。

在化工厂中，冷却塔用于冷却加工生产过程中产生的热量，保证生产设备的正常运行。

在制药工厂中，冷却塔用于冷却药物生产中产生的高温废水，保证厂区环境的清洁和生产设备的安全。

综上所述，冷却塔是一种重要的工业设备，通过水蒸气冷却热效应，将热量散发到大气中，实现了余热的排放和水的循环利用。

冷却塔在工业生产中有着广泛的应用，为工业生产提供了重要的支持。

随着工业化的不断发展和对能源的需求不断增加，冷却塔的发展和应用将会更加广泛。

冷却塔防腐资料
冷却塔防腐资料包括以下几个方面：
1. 防腐涂料：冷却塔表面通常需涂覆专用的防腐涂料，以防止腐蚀和氧化。

常用的防腐涂料有环氧涂料和聚氨酯涂料等，具有良好的耐腐蚀性能。

2. 防腐剂：冷却塔中的水可能含有腐蚀性物质，可使用防腐剂来抑制水中的腐蚀反应。

常见的防腐剂有缓蚀剂、杀菌剂和水质调节剂等。

3. 不锈钢材料：不锈钢具有良好的抗腐蚀性能，适合用于冷却塔的结构和管道。

可以选择316不锈钢或其他耐腐蚀性能较好的不锈钢材料。

4. 清洗和维护计划：定期清洗冷却塔内部和外部，以保持其良好的运行状态。

维护计划应包括清洗频率以及定期更换和检查可能损坏的防腐材料等。

5. 定期检查：定期检查冷却塔的防腐层和管道是否有损坏或腐蚀的迹象，并及时修补或更换受损部位。

以上是一些常见的冷却塔防腐资料，具体的选择和使用要根据冷却塔的材料、设计和使用环境等因素进行综合考虑。

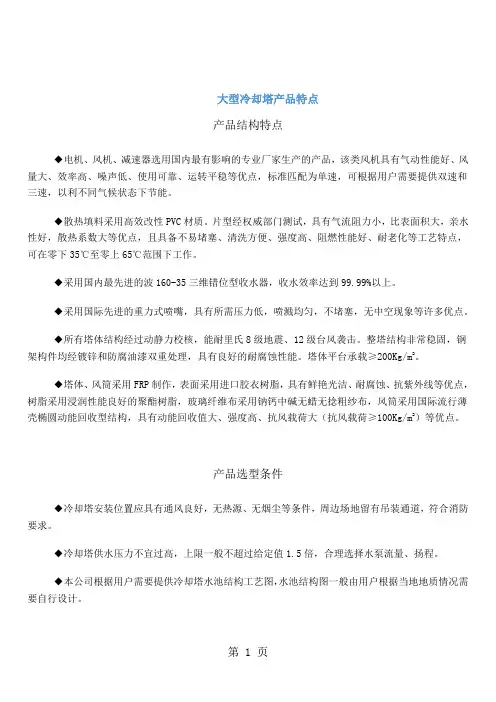

大型冷却塔产品特点产品结构特点◆电机、风机、减速器选用国内最有影响的专业厂家生产的产品，该类风机具有气动性能好、风量大、效率高、噪声低、使用可靠、运转平稳等优点，标准匹配为单速，可根据用户需要提供双速和三速，以利不同气候状态下节能。

◆散热填料采用高效改性PVC材质。

片型经权威部门测试，具有气流阻力小，比表面积大，亲水性好，散热系数大等优点，且具备不易堵塞、清洗方便、强度高、阻燃性能好、耐老化等工艺特点，可在零下35℃至零上65℃范围下工作。

◆采用国内最先进的波160-35三维错位型收水器，收水效率达到99.99%以上。

◆采用国际先进的重力式喷嘴，具有所需压力低，喷溅均匀，不堵塞，无中空现象等许多优点。

◆所有塔体结构经过动静力校核，能耐里氏8级地震、12级台风袭击。

整塔结构非常稳固，钢架构件均经镀锌和防腐油漆双重处理，具有良好的耐腐蚀性能。

塔体平台承载≥200Kg/m2。

◆塔体、风筒采用FRP制作，表面采用进口胶衣树脂，具有鲜艳光洁、耐腐蚀、抗紫外线等优点，树脂采用浸润性能良好的聚酯树脂，玻璃纤维布采用钠钙中碱无蜡无捻粗纱布，风筒采用国际流行薄壳椭圆动能回收型结构，具有动能回收值大、强度高、抗风载荷大（抗风载荷≥100Kg/m2）等优点。

产品选型条件◆冷却塔安装位置应具有通风良好，无热源、无烟尘等条件，周边场地留有吊装通道，符合消防要求。

◆冷却塔供水压力不宜过高，上限一般不超过给定值1.5倍，合理选择水泵流量、扬程。

◆本公司根据用户需要提供冷却塔水池结构工艺图，水池结构图一般由用户根据当地地质情况需要自行设计。

◆如对冷却塔噪声有特殊要求，请特别提出，本公司将作特殊降噪处理。

◆冷却塔配套之动力操作控制台、照明、避雷、水处理等设施应由用户负责。

基于上述，除非不准用冷却水塔，否则肺新和性菌侵入冷却水中并随水飘出而进入大 气中是可能的，且又是难于避免的，可是，由于冷却水塔具有空冷式冷却设备所不能比拟 的优点，如冷却效率高，逼近值可低到 3~5℃，第一次投资和能耗低等，因此，在以前、 现在乃至将来，它的广泛应用，已是人们所接受的事实，问题的关键是如何采取积极的有 效的措施，来抑制肺亲和性菌的滋生和繁殖，综合国内外有关文献介绍的方法，大致如下：
A、定期于冷却塔循环水中投放消毒（杀菌）剂。 B、冷却塔应定期检查水质，定期清洗和换水。 C、降低冷却水营养化程度——即提供较大比例的补充水，有关资料指出：补充水量占 总量的 4%时，仍可测出有肺亲和性菌，不言而谕，从防止肺亲和性菌滋生而言，补充水应 大于总量的 4% 。 事实上，上述措施十分简便易行，但又是十分有效的，值得注意的是：要明确制度，付之 实施，持之以恒。
tw2.--空气的湿球温度 它等于冷却塔出水温度与空气湿球温度之间的温差，表明出塔水温逼近湿球温度的程 度，简称逼近度 A，当一个冷却水塔的热负荷、水流量以及空气入塔条件确定时，逼近度 A 是该塔容量的函数，较大容量的水塔，能得到较小的 A 值，即出水温度越逼近湿球温度， 下面应用△t、A 的定义解释几个用户关注的问题： 1、冷却塔出水温度能否低于 32℃，比如说 30℃或 25℃？ 和一般降温用的热交换器一样，逼近度 A 即是热交换器的冷端温度差，因此，冷却水 塔的出水温度只能逼近空气的湿球温度而不能等于或低于湿球温度，否则，不仅散热面须 趋于无限大，同时结构上要采取许多复杂的技术措施，基于上述，对冷却塔取 A≥3℃是较 适合的（CTI 推荐：取 A≥t2=5O F 或 F≥2.8℃),由此可推论出，若空气的湿球温度 tW2=27 ℃,那麽冷却水塔出水温度 t2=30℃是有可能的，而 t=25℃则是达不到的；但如果 tW2＜25 ℃，则 t2＞25℃又成为可能了。其可能性与否，与气候条件有关，因此，不同国家、不同 地区的冷却水塔设计条件是不同的，如果 1 个国家地跨不同温区，则有关标准中会规定一 个标准设计条件（中国标准为 28℃湿球温度），用于湿球温度不同的地区时则需进行换算。 2、相同水量，相同湿球温度，不同进出水温度但维持△t（进出水的温差）值相同时，选 塔容量是否一样？ 答案是：否！ 有人提出：水量相同，湿球温度相同（如 27℃），冷幅△t 值相同（△t =5℃）但进出 水温度分别为 37/32℃和 35/30℃，那么选用的塔容量是否一样？ 对上述条件，虽然塔的热负荷是相同的，但按 CTI 推荐方法或国家标准 GB7190-1997， 经电脑计算表明：与 37/32/27℃相比，工作条件为 35/30/27℃时，选用塔的容量应加大 1.45 倍，这是由于第二组条件的逼近度 A=3℃（30-27℃）较小，散热面应加大（即塔体要 加大）的缘故。

03
检测冷却水进出口温度，确保达到设计要求。
调试流程
01
步骤四：控制系统调试
02
按照控制要求，设定温度、湿度等参数。
03 检查控制回路是否正常，确保设备按设定要求运 行。
调试流程
步骤五：整体调试 对整个系统进行综合调试，确保各部分运行正常。
对发现的问题进行整改，优化系统性能。
验收标准
标准一：外观检查 塔体外观无明显损伤，颜色均匀。 各部件连接牢固，无明显松动现象。
《闭式冷却塔》PPT课件
• 闭式冷却塔简介 • 闭式冷却塔的组成与结构 • 闭式冷却塔的性能与参数 • 闭式冷却塔的选型与设计 • 闭式冷却塔的安装与调试 • 闭式冷却塔的运行与维护
01
闭式冷却塔简介
定义与特点
定义
闭式冷却塔是一种利用水与空气的热质交换来降低水温的设备。
高效能
能够快速降低水温，满足各种冷却需求。
3
确保电气线路连接正确，安全可靠。
调试流程
01
步骤一：单机试车
02
启动电机，检查电机运行是否正常。
03
检查泵、风机等转动部件是否灵活，无卡滞现象。
调试流程
步骤二：水系统调试 开启进出水阀门，检查水流是否顺畅。 调整水泵出口阀门，使水压达到设计要求。
调试流程
01
步骤三：冷却效果调试
02
根据实际需要，调整风机转速和喷淋水量。
噪音与振动
噪音来源
01
闭式冷却塔运行过程中会产生一定的噪音，主要来源于风机和
水泵的运转。
减振降噪
02
为了减小噪音对周围环境的影响，可以采取多种减振降噪措施
，如增加消音器、优化设备布局等。

冷却水塔技术参数冷却水塔是用来降低工业生产中产生的热量的设备，是工业冷却系统的重要组成部分。

其技术参数包括外形尺寸、冷却能力、水流量、效率等。

下面是关于冷却水塔技术参数的详细介绍。

1.外形尺寸：冷却水塔的外形尺寸主要包括高度、长度和宽度。

尺寸的大小取决于冷却水塔的设计工况和使用需求。

一般而言，较大的外形尺寸意味着更大的冷却水塔容积和更高的冷却能力。

2.冷却能力：冷却能力是冷却水塔最重要的技术参数之一、它表示冷却水塔每小时能够降低多少热量。

冷却能力与冷却水塔的尺寸、水流量和材料等因素有关。

3.水流量：水流量是指通过冷却水塔的水的速度，通常以立方米/小时或加仑/分钟为单位。

水流量的大小对冷却能力有直接影响，较大的水流量意味着更高的冷却能力。

4.效率：冷却水塔的效率表示冷却塔转换热量的能力，即输入的热量与输出的冷却水之间的比例关系。

一般来说，冷却水塔的效率越高，其冷却能力也就越大。

冷却塔的效率与设计、材料和操作条件等因素有关。

5.降温效果：冷却水塔的降温效果是指冷却水在通过冷却塔后与环境空气接触所能达到的温度差。

降温效果对工业生产的冷却效果有直接影响，一般来说，降温效果越好，冷却水塔的性能越好。

6.噪音：冷却水塔产生的噪音是其技术参数之一、噪音的大小主要取决于冷却水塔的设计和运行情况。

一般来说，为了保证工业生产环境的安静和舒适，冷却水塔的噪音要尽量低。

7.耐久性：冷却水塔的耐久性是指其在工业生产环境中的使用寿命。

耐久性与冷却水塔的材料选择、制造工艺和使用条件等有关。

一般来说，耐久性越好的冷却水塔使用寿命越长，需求更少的维修和更低的维护成本。

8.压力损失：冷却水塔的压力损失是指冷却水通过冷却塔时所遇到的阻力。

压力损失对于水流量和冷却能力的影响很大。

较小的压力损失意味着更高的水流量和更好的冷却能力。

9.能源消耗：冷却水塔的能源消耗是指它在工作期间消耗的能源量。

能源消耗与冷却塔的设计、工况和材料等因素有关。

1 、冷却塔原理2 、冷却塔选型要素3 、冷却塔之特点4 、冷却塔噪音来源5 、冷却塔之安装及配管考前须知6 、冷却塔之操作考前须知7 、冷却塔之维修考前须知8 、冷却塔之补给水量计算说明9 、冷却塔其它考前须知-冷却塔教材1 、为冷却塔：其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了本钱的浪费。

2 、其冷却原理是什么：冷却塔的冷却法，系将热水喷撒至散热材外表与通过之挪移空气相接触。

此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽，利用泵浦将其传送至热交器中，再予吸收热量。

选用冷却塔，需详示以下资料1 、循环水量；2 、冷却塔的进〔热〕水温度；3 、冷却塔的出〔冷〕水温度；4、外气湿球温度；5 、马达电压及频率；6 、循环水水质；7、场地环境状况及可使用面积；8 、要求选用之塔型；1 、 LBCM 逆流式冷却塔：概况：空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。

特点：1〕、构造采用瓶型设计，迎风量最小；2〕、散水式采用旋转喷头式，旋转速率可由喷水角度调整；3〕、依构造特点，有标准型 LBCM- 〔图 1〕、低噪音型 LBCM-LN 〔图 2〕和高温型 LBCM-P 及 LBC-W；4〕、为最先开辟和最通用之产品；5〕、其维修较艰难和无法多台并联使用。

2 、 LRCM-H 直交流式冷却塔〔图 3〕：2 、 LRCM 逆流式冷却塔：概况：水流借着重力自然落下流经散热材，空气水平穿过散热材和水流成直角相会。

在同一面积和马力下，直交流式设计对于空气阻力较少，故通过水塔之风量较逆流式大。

特点：1〕、直交流式设计，可减少空气阻力，节省动力；2〕、可配合建造物长形设计，构造美观；3〕、水塔采用低噪音设计，符合国标低噪音之要求；4〕、散热材采用真空成型设计，强度高，散热效果佳；5〕、风叶采用宽幅流线式设计，具有低转速、高风量、低噪音等特点；6〕、水塔风叶叶盘下加装消音导风罩设计，可防止空气逆流，增加风量减少风声；7〕、有设计检视门，便于检视，维修；8〕、可并联安装设计，使用灵便性大，可全部或者个别运转，节省电力。

冷却塔的发展历史冷却塔广泛的应用于国民经济的许多部门，如电力、石油、化工、钢铁、轻纺和大厦等。

目前所应用的冷却塔有170多米高的大型自然通风冷却塔，也有冷却几吨水的小型玻璃钢冷却塔。

利用水来冷却其它热质已经很早了。

早在1912年，世界上第一个简单的自然通风冷却塔，在荷兰的一个矿上建成使用。

在二次世界大战中，美国没有受到战争破坏，工业得到得天独厚的发展，冷却塔也相应地发展起来。

美国当时所用的冷却塔，都是采用机械通风的。

由于工业不断发展，水资源日益紧张，干是干式冷却塔也相应地发展起来。

冷却塔的散热原理冷却塔的散热原理可理解为：高温的循环水进入冷却塔，在“热交换器”——填料处与外界来的冷空气发生水气热交换（主要为蒸发散热和接触散热，辐射散热可忽略），把水中的热量传输给空气，从而使高温的循环水降温以达到冷却散热的目的。

其中填料的作用是扩大水气热交换面积、延缓水气热交换时间，使蒸发作用达到最佳效果。

从而使循环水温度下降接近环境空气的湿球温度，产生降温功能。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又使循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

在缺水地区，补充水在困难的情况下，只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水的热交换，是通过由金属管组成的散热器表面传热，将管内的水的热量传输给散热外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

冷却塔的分类(1)根据外形不同分为：①圆形冷却塔；②方形冷却塔；③矩形冷却塔。

(2)根据热水和空气的流动方向分为：①横流式冷却塔；②逆流式冷却塔；③混流式冷却塔。

(3)根据不同的设计标准分为：①冷吨型（湿球温度27℃）；②水吨型（湿球温度28℃）。

1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。

1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。

B 、NC 型横流式冷却塔淋水填料马利NC 方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC 多层片构成，厚度0.38mm,表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。

一般冷却塔产品填料均采用竖直放置，且无明显收水端。

参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A 、B 、C 、D 、E 、F 这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C 、D 、E 、F 、G 这5个区域，A 、B 两区无水。

那么按照一般冷却塔的做法，A 、B 两区的填料对系统散热根本起不了作用，而有水的G 区却又没有填料。

冷却塔培训资料一、冷却塔概述冷却塔是一种常见的热交换设备，用于将工业过程中产生的热量转移到环境中，以保持系统的稳定运行温度。

它通常用于冷却水、冷却液或蒸汽的冷却过程。

冷却塔的工作原理是通过水与空气之间的热量交换，将热量从水中排出，从而降低水的温度。

二、冷却塔的分类1. 自然通风冷却塔：依靠自然对流和风力来实现冷却效果，通常用于小型冷却系统或低温冷却。

2. 强制通风冷却塔：通过风机强制对流来增加冷却效果，适用于大型冷却系统或高温冷却。

三、冷却塔的工作原理冷却塔的工作原理基于湿式冷却的原理。

当热水进入冷却塔的顶部，它会通过填料层，与冷却塔中下降的空气进行接触。

在这个过程中，热水中的热量会被传递给空气，使得水的温度下降。

同时，水中的一部分会蒸发成水蒸气，从而带走更多的热量。

最后，冷却的水会从冷却塔的底部流出，而冷却塔中上升的湿空气则通过风机排出。

四、冷却塔的组成部分1. 塔体：冷却塔的主体结构，通常由钢材或混凝土建造而成。

2. 填料：用于增加冷却塔内的表面积，以便增强热量交换效果。

常见的填料材料包括塑料、金属或陶瓷。

3. 风机：用于产生空气流动，增加冷却效果。

4. 水泵：用于将冷却塔中的冷却液循环送回冷却系统中。

5. 水池：用于接收冷却塔中流出的冷却液。

五、冷却塔的维护与管理1. 定期清洗：冷却塔内部的填料和水管容易积聚污垢，影响冷却效果。

定期清洗可以保持冷却塔的正常运行。

2. 检查水质：水质的变化会影响冷却塔的运行效果，定期检查水质，保持水质的稳定。

3. 检查风机和水泵：风机和水泵是冷却塔的核心部件，定期检查它们的运行情况，确保其正常工作。

4. 定期维护：冷却塔需要定期维护，包括润滑轴承、检查电气设备等。

六、冷却塔的安全注意事项1. 高温注意：冷却塔中的水或冷却液可能存在高温，操作人员应注意防烫。

2. 电气安全：冷却塔中的电气设备应定期检查，确保安全可靠。

3. 防滑措施：冷却塔的工作平台和楼梯等区域应采取防滑措施，以防止工作人员滑倒。

冷却塔工作原理引言概述：冷却塔是一种常见的工业设备，用于降低工业过程中产生的热量。

它的工作原理基于水蒸发冷却的原理，通过将热水与空气接触，使水蒸发并带走热量，从而实现降温的效果。

本文将详细阐述冷却塔的工作原理。

正文内容：1. 热水进入冷却塔1.1 冷却塔的进水口：冷却塔通常设有一个进水口，用于将热水引入塔内。

1.2 热水的流动方式：热水通过管道进入冷却塔，然后通过塔内的填料层，形成均匀的水膜。

2. 空气与水的接触2.1 风机的作用：冷却塔内设有风机，它的作用是将外部空气吹入塔内，与热水进行接触。

2.2 填料层的作用：填料层是冷却塔内的关键组成部分，它增加了水与空气之间的接触面积，促进了水的蒸发。

2.3 水蒸发过程：热水在填料层上形成薄膜，当空气通过填料层时，与薄膜接触，水分子逐渐蒸发并带走热量。

3. 热量的传导与传递3.1 热量传导：当热水蒸发时，水中的热量被带走，使水温下降。

3.2 热量传递：蒸发后的水蒸汽与空气混合，热量通过传递到空气中。

3.3 冷却效果：通过水的蒸发和热量的传递，冷却塔可以有效地降低热水的温度。

4. 冷却塔的排水和循环4.1 排水系统：冷却塔内设有排水系统，用于排放冷却后的水。

4.2 循环系统：冷却塔通常与循环系统相连，将冷却后的水重新引入到工业过程中，实现循环利用。

5. 冷却塔的应用领域5.1 电力行业：冷却塔广泛应用于发电厂的冷却系统中，降低发电设备的温度。

5.2 化工行业：冷却塔可以用于化工过程中的冷却和降温，保证生产的稳定性。

5.3 制造业：在制造业中，冷却塔可用于冷却机械设备和工艺液体，提高生产效率。

总结：通过对冷却塔的工作原理的详细阐述，我们可以了解到冷却塔是通过水蒸发冷却的原理来降低热水温度的。

它通过热水进入塔体，与空气进行接触，实现热量的传导和传递，从而降低水的温度。

冷却塔在电力、化工和制造等行业广泛应用，发挥着重要的作用。

冷却塔相关介绍冷却塔一般构造冷却塔一般主要由填料（亦称散热材）、配水系统、通风设备、空气分配装置（如：入风口百叶窗、导风装置、风）、挡水器（或收水器）、集水槽（或集水池）等部分构成，上述结构的不同组合可以构造成不同型式的冷却塔.原理通用术语“冷却塔”是用来描述直接（开路）和间接（闭路）散热设备。

虽然大多数想出一个“冷却塔作为一个开放的直接接触散热装置”，间接冷却塔，有时被称为“闭合电路的冷却塔”,但也是一个冷却塔。

一个直接的或开路冷却塔是一个密封结构内部的手段，通过将循环水以喷雾方式，喷淋到玻璃纤维的填料上。

填料提供了更大的接触面，通过水与空气的接触，达到换热效果。

再有风机带动塔内气流循环，将与水换热后的热气流带出，从而达到冷却。

湿式冷却塔结构原理图填充可能包括多个，主要是垂直，湿面赖以传播的水（填充）或横向飞溅要素创造了许多具有较大的地表面积小水滴级联几个层次薄膜（飞溅）。

间接或闭路冷却塔并不涉及对空气和液体，通常是水或乙二醇混合物直接接触被冷却。

不同的是开放式冷却塔，冷却塔的间接拥有两个独立的流体电路。

一个是外部电路中的水是在第二赛道，这是管束外循环（非公开线圈）的连接到的热流体进程被冷却并在闭路返回。

空气是通过循环绘制在整个热管外级联水，提供类似的蒸发冷却冷却塔开放。

在运作的热流从内部流体电路，通过线圈管墙，外部电路，然后由空气和水的一些蒸发加热，到大气中。

间接冷却塔的行动，因此非常相似，打开冷却塔有一个例外。

这一过程被冷却液在一个“封闭”回路中，不直接暴露在大气或外部的循环水。

在逆流冷却塔空中旅行向上通过填充或管束，对面水向下运动。

在横流冷却塔空气水平移动通过填补水向下移动。

冷却塔还有一个特点，其中航空移动手段的机械通风冷却塔依靠电力驱动的风扇，以吸引或强行塔空气。

自然通风冷却塔使用的排气烟囱的高增长提供空气浮力草案。

风扇辅助自然通风冷却塔采用机械草案，以增加浮力的影响。

许多早期的冷却塔靠的风向产生的空气草案。

250t冷却塔参数冷却塔是工业生产和空调系统中不可或缺的设备，其主要作用是通过循环水将热量传递到空气中，实现对设备的冷却。

本文将详细介绍250t冷却塔的参数、运行原理、应用场景以及维护保养。

一、冷却塔简介冷却塔是一种大型散热设备，广泛应用于化工、电力、冶金、电子等行业。

其主要结构包括塔体、风机、填料、水泵等部分。

冷却塔通过自然通风或强制通风的方式，使循环水在塔内与空气充分接触，实现热量的散发。

二、250t冷却塔的主要参数1.冷却水量：250t/h，表示每小时可以冷却250吨的水量。

2.塔体直径：根据实际需求选取，一般为4-8米。

3.塔体高度：根据实际需求选取，一般为10-30米。

4.风机数量：根据冷却塔尺寸和风量需求选取，一般为1-4台。

5.填料面积：根据冷却塔尺寸和风量需求选取，一般为10-50平方米。

6.冷却塔材质：常用材质有不锈钢、碳钢、玻璃钢等。

三、冷却塔的运行原理与应用场景冷却塔的运行原理是利用风机将空气吹入塔内，使循环水在填料上形成薄膜，通过薄膜与空气的充分接触，实现热量的传递。

冷却塔一般应用于以下场景：1.工业生产：冷却各种设备，如锅炉、压缩机、发电机等。

2.空调系统：为建筑物、机房等场所提供制冷效果。

3.环保工程：对废水、废气等进行冷却处理。

四、冷却塔的维护与保养1.定期清理填料、喷嘴等部件，防止杂物堵塞。

2.定期检查风机、水泵等设备，确保运行正常。

3.保持冷却塔内外清洁，防止滋生细菌和藻类。

4.定期检查冷却塔水位、水质、PH值等参数，确保在正常范围内。

5.冬季停用时，应将冷却塔内的水排空，防止冻裂。

通过以上介绍，我们对250t冷却塔的参数、运行原理、应用场景及维护保养有了更深入的了解。

冷却塔中的冷却作用”
；.
7
• 机械传动设备 • 热水配水系统 • 填料 • 收水器 • 结构
冷却塔部件
；.
8
冷却塔选塔参数
• 循环水量 Q • 进水温度 , t1 • 出水温度 , t2 • 设计湿球温度 τ • 大气压力
– 温差, t1 - t2, – 逼近度, t2 - τ
；.
9
湿球温度
• 由湿球温度计所测量的温度, • 在某一地点和某一时间，透过蒸发所能达到最低的温度.
；.
10
COLD WATER TEMPERATURE 癋 )? (
冷水温度与湿球温度的关系
TYPICAL COOLING TOWER PERFORMANCE
FULL LOAD - FULL FAN SPEED - FULL WATER FLOW
100
90
80
70
60
50
40
203040 Nhomakorabea50
60
70
冷却塔技术介绍
；.
1
• 操作法则 • 冷却塔部件 • 冷却塔参数 • 冷却塔类型 • 水分损失
冷却塔基本原理
；.
2
• 是一种特殊的热交换器， 将两种流体（空气和水） 直接接触进行热交换，
• 将系统的废热通过循环水 吸收后形成的热水冷却，
• 节约用户的水费.
冷却塔之定义
冷却塔 水泵
热水 至冷却塔 冷水 至主机/工厂
；.
23
自然通风逆流冷却塔
Alabama Power Miller Station－ 塔高168米
；.
Seminole Electric Corp. 塔高

技术手册一、冷却塔基本工作原理1．1 冷却塔中的散热关系在湿式冷却塔中，热水的温度高，流过水表面的空气的温度低，水将热量传给空气，由空气带走，散到大气中去，水向空气散热有三种形式①接触散热、②蒸发散热、③辐射散热。

冷却塔主要靠前两种散热，辐射散热量很小，可勿略不计。

子首先在水表面形成一层薄的饱和空气层，其温度和水面温度相同，然后水蒸气从饱和层向大气中扩散的快慢取决于饱和层的水蒸气压力和大气的水蒸气压力差，即道尔顿（Dolton）定律，可用图1表示此过程。

1．3 冷却水塔的工作原理实际上冷却水塔工作原理就是上述水蒸发热质交换的运用，即将热水喷洒在散热材表面与通过之移动空气相接触，此际热水与冷空气之间产生湿热之热交换作用，同时部分的热水被蒸发，也即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，然后L ×（t 2-t 1）=G ×（h 2L/G=（h 2－h 1）/（t 2-t 1 G ×eg=ka （EI —eg ）eg ：空气总质量热焓k ： 冷却塔单位面积之热惯流率系数 a ： 常数EI ：在一定水温时饱和空气热焓 cal/kg （BTU/Ib ）1．4 冷却塔有效容积（m 3、ft 3）图3为冷却塔冷却过程曲线图，上端之曲线为水的运转线，起始热水温度A 点至冷水温度B 点为止；下端以斜线C-D 为空气运转线，C 点位置在相当于入风口湿球温度之热焓处，水与空气比（L/G ）等于空气运转线C-D 之斜率，D 点表示出风口空气温度，斜率C-D 之投积分值其值等于图3中之ABCD 四点构成面积，此值等于冷却塔之特性值，其值随水与空气之比率而变化。

kaV/L=kaV/L L/G C N Ka V二、 冷却塔性能参数2．1 冷却效能部分人有一个错误的概念，就是以冷幅作为冷却水塔效能的标准，并以着来选择合适的散热量，其实冷幅是冷却水塔运作的反映与效能是没有直接之关系。

冷却塔系统招标技术规格书1.工程概况项目名称：项目业主：项目地址：建设规模：2.技术条件进塔水温：43℃出塔水温：33℃温差：10℃干球温度：33.6℃湿球温度：26.3℃夏季平均大气压力： hPa单塔处理水量：3750 m3／h冷却塔结构：钢筋混凝土结构二台一排组合（一期）进风口形式：双面进风3.技术指标塔类型：钢筋混凝土方形逆流式玻璃钢、机力通风冷却塔，2台并联；单塔处理水量： 3750 m3／h总处理水量： 7500 m3／h噪音：≤72dBA4.冷却塔主要技术性能要求冷却塔采用钢筋混凝土底座（或框架）、机力通风方形逆流式设计，塔体内梁柱及承重框架采用热浸锌钢（或混凝土）结构，塔体围护板采用玻璃钢材质，有除水器。

塔内设风机减速机检修平台，以方便维护与检修。

风筒及面板采用高强度玻璃钢材质，风筒动能回收值不小于30％，风筒结构应有足够强度以保证风机运行稳定。

风筒及面板颜色由需方决定。

风机叶片宜采用高强度环氧玻璃钢材质，风叶迎风面应有防水蚀涂层，出厂前应做平衡试验。

收水器按循环水量计，其飘水损失在冷却塔按额定工况运行时在1.5％以下。

喷淋系统的不均匀系数不得大于0.02％，并应保证在额定流量的40%～130%保证配水均匀。

供方采用的防腐工艺应保证钢结构件的防腐维护周期不少于5年并应得到需方认可。

冷却塔风机采用变频电机，电机功率160Kw。

5.标准和规范5.1执行标准：《玻璃纤维增强塑料冷却塔》一、二部分 GB7190-1997《工业循环冷却水设计规范》 GB/T50102-2003《冷却塔塑料部件技术条件》 DL/T742-2001《钢结构设计规范》 GBJ17-88《机电产品包装通用技术条件》 GB/T13384-92《玻璃钢树脂含量试验方法》 GB/T2577-89《玻璃纤维增强塑料弯曲性能试验方法》 GB/T1449-83《玻璃纤维增强塑料（玻璃钢）用液体不饱和树脂》GB8237《纤维增强塑料性能试验方法总则》 GB1446《机械设备安装工程施工、验收规范》 GB213（4）-78《一般工程用结构钢技术条件》 GB11352-89《包装储运图标记》 GB191-90《运输包装件各部件的标识方法》 GB3538-83《运输包装收发货标志》 GB6388-86《标牌》 GB/T13306风筒、其它玻璃纤维无捻纱布符合 JC/T567-94钢结构符合国家标准 GB9707-88防腐镀锌符合 GB2694-81防腐镀锌符合 GB/T3091-93另：电机符合国际电工委IEC标准5.2土建部分标准土建部分设计标准、规范工业建筑防腐蚀设计按GB50046-95《工业建筑防腐蚀设计规范》混凝土结构设计按GB50010-2002《混凝土结构设计规范》构筑物抗震设计按GB50191-93《构筑物抗震设计规范》土建工程防震设计按GB50011-2001《建筑防震设计规范》土建工程地基基础按GB50007-2002《建筑地基基础设计规范》土建工程荷载设计按GB50009-2001《建筑结构荷载规范》建筑结构制图按GBJ105-89《建筑结构制图标准》5.3制造冷却塔制造符合GB7190.1-976.供货范围投标人应提供详细的供货清单。
