电阻式应变片的使用粘贴方法

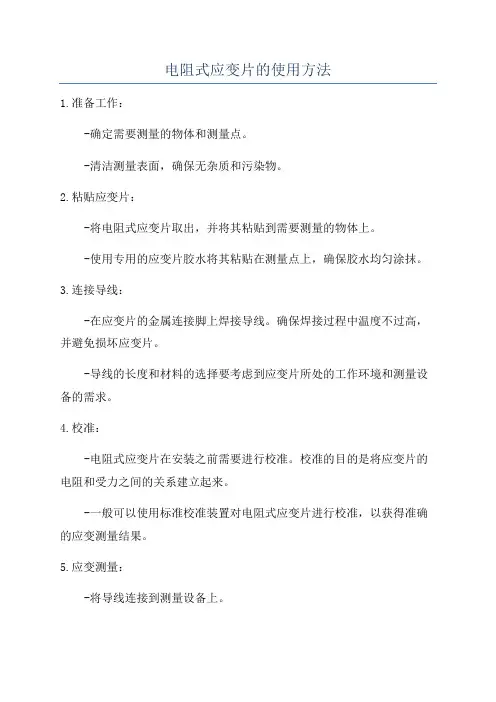

电阻式应变片的使用方法1.准备工作：-确定需要测量的物体和测量点。

-清洁测量表面，确保无杂质和污染物。

2.粘贴应变片：-将电阻式应变片取出，并将其粘贴到需要测量的物体上。

-使用专用的应变片胶水将其粘贴在测量点上，确保胶水均匀涂抹。

3.连接导线：-在应变片的金属连接脚上焊接导线。

确保焊接过程中温度不过高，并避免损坏应变片。

-导线的长度和材料的选择要考虑到应变片所处的工作环境和测量设备的需求。

4.校准：-电阻式应变片在安装之前需要进行校准。

校准的目的是将应变片的电阻和受力之间的关系建立起来。

-一般可以使用标准校准装置对电阻式应变片进行校准，以获得准确的应变测量结果。

5.应变测量：-将导线连接到测量设备上。

-使用多用途测试仪或专用应变测量设备测量电阻式应变片的电阻变化。

可以通过测量电阻值的改变来计算应变。

6.结果分析：-将测量结果转化为实际应变值，可以使用应变片的灵敏度和标定系数来计算。

-对测量结果进行分析和解读，可以通过计算应变分布和应力分析来获得更多有关物体受力情况的信息。

7.数据处理：-将测量数据记录下来，保留原始数据和分析结果。

-可以使用计算机软件进行数据处理和图像分析，以得到更全面的结果。

8.存储和维护：-定期对电阻式应变片进行检查和维护，确保其工作正常。

-将使用过的电阻式应变片妥善存放，避免受到压力和环境影响，以保持其性能和准确性。

总结：电阻式应变片的使用方法主要包括准备工作、粘贴应变片、连接导线、校准、应变测量、结果分析、数据处理和存储维护等步骤。

通过正确使用电阻式应变片，可以准确测量物体的应变，为工程设计和结构分析提供重要的数据支持。

电阻应变片的粘贴工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电阻应变片是一种将应变量转换为电信号的传感器，广泛应用于材料力学性能测试、结构健康监测等领域。

电阻应变片的粘贴技术应变片的粘贴是电测法的重要工序，贴片的质量对测量的可靠性影响极大，必须给予足够重视。

（1）应变片的准备：检查应变片的丝栅是否整齐，引出线是否牢固，底基之间是否有汽泡。

检查没问题时，方可以用四位电桥对电阻值进行分选，把阻值相差在±0.5Ω 的片包装在一起，工作片和补偿片最好使用同一包的。

否则，若初始电阻值相差超过 0.5Ω 以上时，应变指示器将不易调节初始平衡。

（2） 构件表面的处理： 首先用刮刀或锉刀清除构件表面的油漆、 氧化皮和污垢，然后用砂轮将表面打平，再用砂布磨光，一般达到▽4~▽5，打磨面积约为应变片面积的 3—5 倍。

最后用划针在测点处画出贴片方位线。

（3）贴片：贴片前先用棉纱或脱脂棉球蘸丙酮或无水酒精、四氯化碳，擦洗测点表面二、三次，制止无污垢为止。

清洗后的表面不要用手再摸。

在应变片粘贴表面上涂一薄层粘结剂，然后放在测点位置上，将片的方位线对准划在构件上的方位线。

在应变片上盖一张塑料膜（聚四氟乙烯、聚乙烯、聚丙烯） ，一手捏住引线（定位） ，另一手的拇指（或食指）滚压塑料上表面。

要将多余的胶水和气泡完全挤出使应变片粘牢。

切记要使应变片受垂直压力，而不要滑动或转动。

（4）干燥固化：贴片后应按照使用的粘结剂所规定的方法和时间进行干燥固化。

一般选用室温可以固化的粘结剂（如 501、502） ，自然干燥时间约为 15~24 小时。

若在潮湿的环境中贴片，烘干后，应立即采取防潮措施。

（5）粘贴质量检查：首先观察应变片粘贴位置是否正确，粘贴面有无气泡。

用万用表测量应变片是否有短路或断路现象，再用兆欧表检查绝缘电阻应在 50 兆欧姆以上。

（6）导线的焊接与固定：为了保证应变片引出线在焊点的绝缘，焊前在引出线下面粘一层绝缘层（可用绝缘胶布或医用白橡皮粘膏） 。

在导线端头焊上一双头接线架，用胶水把接线架固定住后，再把引出线与接线架焊在一起。

为了防止导线与接线架的焊点折坏，可将导线用金属夹子固定在构件上（用点焊机把夹子点焊在构件上） ，导线端部固定牢是十分必要的，否则当摇曳导线或导线自重都可能将焊头或片子一起扯坏。

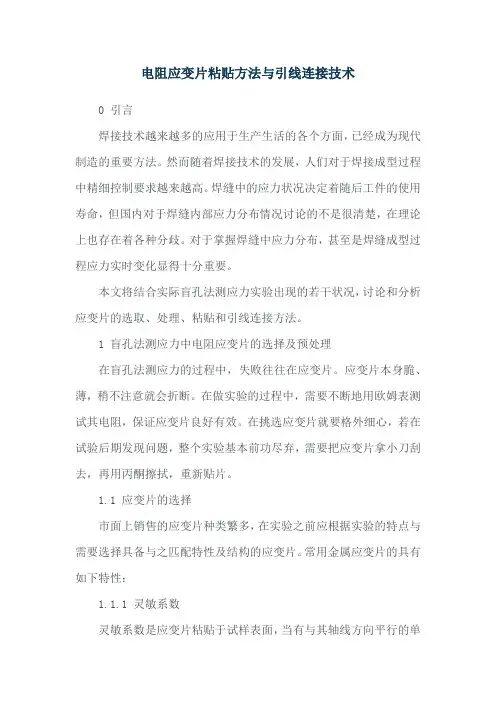

电阻应变片粘贴方法与引线连接技术0 引言焊接技术越来越多的应用于生产生活的各个方面，已经成为现代制造的重要方法。

然而随着焊接技术的发展，人们对于焊接成型过程中精细控制要求越来越高。

焊缝中的应力状况决定着随后工件的使用寿命，但国内对于焊缝内部应力分布情况讨论的不是很清楚，在理论上也存在着各种分歧。

对于掌握焊缝中应力分布，甚至是焊缝成型过程应力实时变化显得十分重要。

本文将结合实际盲孔法测应力实验出现的若干状况，讨论和分析应变片的选取、处理、粘贴和引线连接方法。

1 盲孔法测应力中电阻应变片的选择及预处理在盲孔法测应力的过程中，失败往往在应变片。

应变片本身脆、薄，稍不注意就会折断。

在做实验的过程中，需要不断地用欧姆表测试其电阻，保证应变片良好有效。

在挑选应变片就要格外细心，若在试验后期发现问题，整个实验基本前功尽弃，需要把应变片拿小刀刮去，再用丙酮擦拭，重新贴片。

1.1 应变片的选择市面上销售的应变片种类繁多，在实验之前应根据实验的特点与需要选择具备与之匹配特性及结构的应变片。

常用金属应变片的具有如下特性：1.1.1 灵敏系数灵敏系数是应变片粘贴于试样表面，当有与其轴线方向平行的单向应力作用其上时，应变片阻值的相对变化与试样表面上应变片粘贴区域轴向应变之比。

由于应变栅具有横向效应与基片层变形传递失真的原因，电阻应变片的灵敏系数k 恒小于电阻丝的灵敏度k；1.1.2 横向效应无论是丝绕式、短接式还是箔片式应变片，其内部应变栅均有若干纵横交叉连接的金属丝或箔片组成。

当应变片轴向受拉应力并产生应变式，轴向金属丝或箔的电阻将增加，但在垂直于轴向方向上的微段金属丝或箔产生负的压应变，按泊松关系，该段电阻减小。

所以，同样长度的金属丝或箔制成应变片后，在相同的相对应变下灵敏系数降低。

1.1.3 零漂和蠕变应变片粘贴在试样表面之后，在温度保持恒定切不加载应变的情况下，其电阻随时间变化而变化的特性，称为应变片的零漂。

而在温度保持恒定，使其承受恒定的机械应变，其电阻值随时间而变化的特性，称为应变片的蠕变。

电阻应变片的粘贴步骤1. 前言嘿，朋友们，今天咱们聊聊一个有点小技术含量的话题——电阻应变片的粘贴步骤。

听上去可能有点复杂，但其实不是什么高深的学问。

只要你稍微留心，跟着我一步一步来，保证你能把它弄得妥妥的，省得以后出点小状况。

现在，准备好了吗？咱们开始吧！2. 准备工作2.1 材料准备首先，咱得准备好所有的材料。

你得有电阻应变片，这可是主角哦！然后你还需要粘合剂，一般推荐用环氧树脂，强度高、耐久性好。

除此之外，咱还需要一些工具，比如刷子、剪刀和一个小刀。

对了，还有清洁剂，别忘了，干净是粘贴的基础嘛！2.2 工具清理在动手之前，记得把你的工作台和工具都清理干净。

就像咱们吃饭前洗手一样，干净才能确保一切顺利。

工作台上的灰尘就像是老鼠过街，人人喊打，粘贴的时候可不能有任何干扰哦！3. 粘贴步骤3.1 表面处理好，准备工作做好了，咱们开始粘贴了。

第一步，得处理一下粘贴的表面。

用清洁剂把你要粘贴的地方擦干净，确保没有油污、灰尘。

这就像给新鞋子打蜡，光亮的表面才好看嘛！处理的时候，记得要轻柔，不要用力过猛，万一把表面刮坏了可就麻烦了。

3.2 粘合剂混合接下来，咱要把粘合剂调配好。

按照说明书上的比例，把环氧树脂和硬化剂混合。

这个步骤可不能马虎，比例不对可是会影响粘接效果的。

就像做菜，一点盐放多了，可能就咸得让人受不了！调配的时候，记得搅拌均匀，别留下“小白块”，否则可就真是事倍功半了。

3.3 粘贴应变片接着，拿出你的电阻应变片，看看方向。

粘贴的时候，一定要注意对齐，别让它歪了，歪着可不好看。

而且，方向不对的话，测量数据也会跑偏，真是得不偿失！在片子背面均匀涂上一层粘合剂，然后轻轻压在准备好的表面上，确保没有气泡残留。

这个时候可别心急，要保持镇定，慢慢来。

4. 固化与检测4.1 固化时间粘贴好之后，咱们得让它固化。

这个时间因粘合剂的种类而异，通常需要几个小时到一天。

趁着这个时间，咱可以做点别的，比如喝杯茶，看看电视，放松一下。

实验一电阻应变片的粘贴技术
材料：电阻应变片、双面胶、酒精、棉签
步骤：
1. 清洁电阻应变片表面：使用棉签蘸取酒精，擦拭电阻应变片表面，确保其表面干净无尘，无油迹。

2. 切割双面胶：使用剪刀将双面胶剪成合适的大小，比电阻应变片稍大一些。

3. 确定贴附位置：将双面胶贴在电阻应变片背面，确定贴附位置，剥掉胶纸。

4. 粘贴电阻应变片：将电阻应变片贴在需要测量应变的物体上，使用手指压实电阻应变片使其紧密贴合物体表面。

5. 测试：将电阻应变片连接到数据采集系统，进行实时应变读数测试。

注意事项：
1. 贴双面胶时要避免空气中灰尘、细菌等杂质附着。

2. 贴好电阻应变片后要避免剪切、挤压等外力影响，以防电阻应变片脱落。

3. 电阻应变片贴在物体上时要确保表面光滑，无凸起物、划痕
等影响贴合性的情况。

4. 测试过程中要避免因温度变化、机械振动等外界因素引起测量误差。

电阻应变片粘贴技术不正确电阻应变片粘贴技术在很多工业领域有着广泛的应用，是一项非常重要的技术手段。

然而，由于电阻应变片本身的特殊性质，其粘贴技术的实施存在着一些关键问题，如果不注意细节，就会导致测量结果偏差，影响产品质量。

因此，本文将从电阻应变片的选择、表面处理、粘贴方式等方面，探讨电阻应变片粘贴技术的实施注意事项。

一、电阻应变片的选择电阻应变片是测量物体变形的一种传感器，种类很多，不同类型的电阻应变片使用的场合和性能指标都有所不同，所以，在进行电阻应变片粘贴前，首先要考虑的就是选择适合的电阻应变片。

一般而言，电阻应变片的选择应注意以下几个方面：1. 测量范围：不同类型的电阻应变片对于物体变形的量程有所限制，因此应根据测量对象的特点和预期的变形范围来选择相应的电阻应变片。

2. 灵敏度：电阻应变片的灵敏度也是需要考虑的因素。

当需要对非常微小的变形作出响应时，应该选择灵敏度较高的电阻应变片。

3. 工作温度范围：电阻应变片的工作温度范围是不同的，一般应选择能适应工作环境温度范围的电阻应变片。

4. 可靠性：在选择电阻应变片时，还要考虑其可靠性，例如长期使用的稳定性、抗干扰能力等。

二、表面处理在进行电阻应变片粘贴前，要对需要粘贴的材料表面进行处理。

表面处理一般通过以下几个步骤完成。

1.清洗：去除表面污染物是表面处理的第一步，它对粘贴的质量起着决定性作用。

清洗可以使用有机溶剂、酒精、水或气体等。

对于不同的材料，最佳的清洗液是不同的。

具体清洗方法需要根据实际情况来选定。

2.打磨：将要粘贴的表面打磨平整，这样可以获得更好的粘接性能。

打磨要均匀、细腻，不留痕迹。

3.涂敷：通过涂敷适当的粘合剂，在表面形成一层粘合介质，以助于电阻应变片的牢固粘贴。

三、粘贴方式电阻应变片的粘贴方式有多种，选择合适的粘贴方式可以保证粘贴质量，提高测量准确度。

一般来说，常用的电阻应变片粘贴方式包括：1. 真空吸附式：利用真空吸附器将电阻应变片吸附在被测物体表面。

电阻应变片的粘贴技术故障原因和排除方法电阻应变片是一种常见的电学元件,广泛应用于各种电子设备和系统中。

粘贴技术是电阻应变片的关键应用之一,然而,如果粘贴技术不当,可能会导致故障和性能下降。

以下是电阻应变片粘贴技术常见的故障原因和排除方法。

1. 材料选择不当:应变片材料的选择直接影响到其性能和使用寿命。

如果应变片材料不合适,例如硬度、弹性模量、导电率等不符合要求,就可能会导致粘贴失败或性能下降。

2. 粘贴方法不当:正确的粘贴方法可以有效保证应变片的稳定性和性能。

常见的粘贴方法包括直接粘贴、双面胶粘贴、热压粘贴等。

如果粘贴方法不正确,例如没有使用合适的胶水或热压设备,就可能会导致应变片变形或失效。

3. 应力过大:应变片在粘贴过程中会受到一定的应力,如果应力过大,可能会导致应变片的性能下降或破裂。

因此,在粘贴应变片时,需要避免施加过大的应力。

4. 环境不当:应变片粘贴的环境也会影响其性能和寿命。

如果应变片粘贴在潮湿、高温、高湿度或腐蚀的环境中,就可能会导致应变片的性能下降或破裂。

为了排除电阻应变片粘贴技术中的故障,可以采取以下措施:
1. 选择合适的应变片材料,确保其符合要求。

2. 检查粘贴方法,确保其正确。

3. 避免施加过大的应力,尽可能减小粘贴时的应力。

4. 检查环境,确保其符合要求。

5. 对已经发生故障的应变片进行维修或更换,确保其恢复正常性能。

电阻应变片粘贴技术是保证其正常性能和使用寿命的关键应用之一。

因此,
在粘贴应变片时,需要采取一系列措施,避免故障和性能下降。

实验一电阻应变片的粘贴
一、实验目的
初步掌握常温用电阻应变片的粘贴技术
二、实验设备和器材
1、常温用电阻应变片，接线端子，测量导线
2、电烙铁，焊锡，助焊剂
3、纱布，502，镊子，丙酮，药棉，聚四氟乙烯薄膜，吸耳球
4、万用欧姆表
三、实验步骤
1，检查和分选应变片：检查有无锈斑，基地和盖层有无破损，引线是否牢固，阻值是否正常。

2，粘贴表面的准备：除去粘贴表面的油污、漆、锈斑、电镀层等，用胶布交叉打磨出细纹以增加粘结力，接着用浸有酒精的脱脂棉球擦
洗，并用钢针画出贴片定位线。

最后再次擦洗，直至不见油污
3，贴片：在应变面的地面和处理过的粘贴表面上，各涂上一层薄而均匀的502，用镊子将应变片放上并调好位置，盖上聚四氟乙烯薄膜，
用手指柔和滚压，挤出多余的胶，并排出应变片下的气泡，使应变片和
试件完全贴合，揭掉薄膜。

4，固化
5，测量导线的焊接与固定：将接线端子的用502粘贴在粘贴表面上，将应变片的引出线焊接在端子片上，再焊接导线。

6，检查：观察贴片方位是否正确，用万用欧姆表测量导线端的电阻，以检查有无短路断路。

四、实验心得
本实验让我熟悉了粘贴应变片的全过程，贴片需要心细，认真，小小的差池都会导致最后应变片的测量结果有问题。

电阻应变片粘贴技术不正确电阻应变片作为一种常见的测量应变的传感器，在各个领域得到广泛的应用。

因为其精度、灵敏度和响应速度都十分出色，使其在实验室、生产线以及各种测试场合非常受欢迎。

但是，使用电阻应变片时我们需要注意的是要正确地粘贴，否则会导致测量数据的不准确，进而影响产生灾难性的后果。

下面，将详细探讨电阻应变片粘贴技术的相关注意事项和参考内容，以期提高我们的安全意识和实测精度。

一、电阻应变片的特点在讲述电阻应变片的粘贴技术之前，有必要了解一下电阻应变片的特点，才能更好地理解其粘贴技术。

电阻应变片的主要特点有以下几点：1. 灵敏度高。

与其他测量传感器相比，电阻应变片的灵敏度非常高，可以检测非常微小的力或应变。

2. 测量精度高。

由于电阻应变片可以检测非常微小的力或应变，因此其测量精度非常高，可以达到毫微级别。

3. 应变范围广。

电阻应变片可以检测较大的应变，范围一般在百分之几至几十之间。

二、电阻应变片的粘贴技术1. 选择合适的胶水在进行电阻应变片粘贴之前，我们需要选择合适的胶水。

如果使用的胶水与电阻应变片不相容，可能会影响其测量精度甚至损坏其结构，导致无法使用。

建议选择胶水的时候，应该优先选择经过厂家验证的胶水，或者进行实验验证后再选用。

2. 准备工具和材料在进行粘贴工作之前，需要准备一些必要的工具和材料，例如：电阻应变片、胶粘剂、铜箔、丝印网、素板等。

其中，铜箔可以起到固定和加强电阻应变片的作用，可以让电阻应变片不易受外力损坏。

3. 粘贴前的准备工作在进行电阻应变片粘贴之前，需要对其进行一些准备工作。

首先，需要对粘贴部位进行清理，为了使胶水能够充分粘附电阻应变片，需要清除粘贴部位的灰尘、污渍和油脂等。

另外，需要对电阻应变片进行热校准，以保证其测量精度。

4. 粘贴方法在进行电阻应变片粘贴的时候，应该采用以下步骤：(1) 将电阻应变片与铜箔粘在一起。

(2) 在电阻应变片安装区域上喷涂胶水或者使用丝印网进行印刷加固，使得电阻应变片均匀附着在测定物体表面。

一、电阻应变片粘贴技术一、实验目的1.了解电阻应变片的结构、规格、用途等。

2.学会设计布片方案。

3.掌握选片、打磨、粘贴、接线、固定、防护等操作工艺和技术。

二、实验设备及器材1.YD－88便携式超级应变仪。

2.QJ23型电桥。

3.试件、应变片、砂布、镊子、丙酮、药棉、502胶水、玻璃纸等。

4.试件见图1-5。

三、实验原理应变片的构造很简单。

把一条很细具有高电阻率的金属丝，在制片机上排绕后，用胶水粘在两片薄纸之间，再焊上较粗的引出线，就成了早期常用的丝绕式应变片。

应变片一般由敏感栅（即金属丝）、粘结剂、基底、引线及覆盖层五部分组成。

如将应变片固定在被测构件表面上，金属丝随构件一起变形，其电阻值也随之发生变化，而且，这电阻变化与构件应变有确定的线性关系。

应变片已有多种类型，若按敏感栅所用材料来分，有丝绕式应变片、箔式应变片和半导体应变片。

前两种的敏感栅是以金属丝或箔制成，可统称为金属式应变片，工作原理是基于金属丝的电阻应变效应；半导体应变片则是一类较新品种，具有一些独特的优点。

无论何类应变片，其构成不外基底、敏感栅和引线三大部分。

引线是从敏感栅到测量导线之间的过渡部分，用以将敏感栅接入测量电路。

基底用来保持敏感栅及其与引线接头部的几何形状，在应变片安装以后，由它将构件变形传递给敏感栅，并在金属构件与敏感栅之间起绝缘作用。

目前常见的电阻片有以下几种：（1）丝绕式用电阻丝盘绕电阻片称为丝绕式电阻片（见图1-1和图1-2a），目前广泛使用的有半圆弯头平绕式，这种电阻片多用纸底和纸盖，价格低廉，适于实验室广泛使用，缺点是精度较差，横肉向效应系数较大。

（2）短接式这种电阻片的制作比较容易，在一排拉直的电阻丝之间，在预定的标距上用较粗的导线相间地造成短路，这种电阻片有用纸底的，也有用胶底的（见图1-2b）。

短路接式电阻片的优点是几何形状比容易于保证，而且横向效应系数近于零。

图1-2（3）箔式电阻片它是在合金箔（康铜箔或镍铬箔）的一面涂胶形成胶底，然后在箔面上用照相腐蚀成形法制成的(见图1-2c)，所以几何形状和尺寸非常精密，而且由于电阻丝部分是平而薄的矩形截面，所以粘贴牢固，丝的散热性能好，横向效应系数也较低，和丝绕式应变片相比，箔式片有下列优点：a.随着光刻技术的发展，箔式片能保证尺寸准确、线条均匀，故灵敏系数分散性小。

电阻应变片粘贴方法与引线连接技术电阻应变片是一种常见的测量应变的传感器元件，通过测量电阻应变片的电阻值变化来获得受力物体的应变情况。

在使用电阻应变片时，常常需要将其粘贴在被测物体上，并通过引线连接到测量电路中。

以下将详细介绍电阻应变片的粘贴方法和引线连接技术。

1.电阻应变片的粘贴方法：(1)清洁被测物体表面：使用洁净无纤维布擦拭被测物体表面，确保其表面干净无污垢。

(2)选择适当的胶粘剂：通常使用导电胶粘剂，如导电胶或导电胶片。

确保胶粘剂与电阻应变片及被测物体具有良好的接触。

(3)涂抹胶粘剂：用胶刷或滴管将胶粘剂涂抹在电阻应变片的背面或被测物体表面，形成一个薄而均匀的胶层。

(4)粘贴电阻应变片：将涂抹了胶粘剂的电阻应变片贴在被测物体上，并用适当的压力使其与被测物体紧密结合。

确保电阻应变片与被测物体之间无气泡存在。

(5)等待固化：根据胶粘剂的要求，等待一段时间使其固化，以确保电阻应变片与被测物体之间的粘结牢固。

2.电阻应变片的引线连接技术：(1)引线选择：首先选择合适的引线，一般使用导线或插头连接电阻应变片与测量电路。

引线应具有良好的导电性和机械性能，以确保准确传递电阻应变片的信号。

(2)引线焊接：使用电阻焊接技术将引线与电阻应变片连接。

首先，在电阻应变片的电极上涂敷焊剂，然后将引线的导线端与电极进行对接，在适当的温度下进行焊接，直至焊点牢固。

焊接完成后，使用绝缘胶带或热缩管将焊点进行绝缘保护。

(3)引线固定：为了避免外力对引线和焊点的影响，需要对引线进行固定。

可以使用胶粘剂或绝缘胶带将引线固定在被测物体上，并避免引线在使用过程中产生应力和应变。

(4)引线保护：引线连接完成后，还需进行引线的保护工作。

使用绝缘套管或绝缘胶带对引线进行绝缘，以避免外部环境的湿度、腐蚀等因素对引线的影响。

总结：通过上述的粘贴方法和引线连接技术，可以将电阻应变片粘贴在被测物体上，并与测量电路连接。

粘贴过程中要确保胶粘剂的均匀涂抹和牢固粘结，引线连接过程中要确保焊点牢固可靠，并对引线进行固定和保护。

电阻应变片粘贴及使用误差分析
电阻应变片使用时需要注意以下几点：
1. 确定应力方向：需要根据实际测试目的和优化设计要求确定应力方向,粘贴时需要确保电阻应变片和被测试物体的应力方向一致。

2. 表面处理：需要在粘贴电阻应变片之前,对被测试物体进行光洁度处理和脱脂处理,以确保电阻应变片能够牢固地贴附在被测试物体的表面。

3. 选用合适的粘接剂：在粘贴电阻应变片时,需要根据被测试物体的特性来选择适合的粘接剂,使电阻应变片能够牢固地贴附在被测试物体表面。

4. 粘贴位置的确定：需要根据测试要求和被测试物体的特性来确定粘贴电阻应变片的位置,以确保能够获取准确的测试数据。

误差分析：
1. 粘贴不牢固：如果电阻应变片粘贴不牢固,会导致测试数据失真。

这可能是由于表面处理不当、粘接剂选择不合适或未粘贴到指定位置等原因造成的。

2. 应力方向不一致：如果电阻应变片和被测试物体的应力方向不一致,会导致测试数据偏差。

因此,需要确保电阻应变片和被测试物体的应力方向一致。

3. 其他因素：温度、湿度等因素也会对测试数据产生一定的影响,因此需要进行环境因素的控制,确保测试数据的准确性。

电阻应变片的粘贴及防潮技术一、仪表和器材：1.模拟试件（小钢板）；2.常温用电阻应变片；3.数字万用表；4.兆欧表；5.粘合剂：T-1型502胶，CH31双管胶（环氧树脂）或硅橡胶；6.丙酮浸泡的棉球；7.镊子、划针、砂纸、锉刀、刮刀、塑料薄膜、胶带纸、电烙铁、焊锡、焊锡膏等小工具；8.接线柱、短引线。

二、用电阻应变片测量应变的基本原理：用电阻应变片测量应变时，要将应变片粘贴到试件上，当试件发生变形，应变片就会跟随一起变形，这时应变片中的电阻丝就会因其机械变形而导致电阻丝的电阻发生变化，电阻的变化也就反应了结构的变形情况，这就是用电阻应变片测量应变的基本原理。

三、用电阻应变片测量应变的基本原则：从电阻应变片测量应变的基本原理中可以看出，首先要保证应变片与被测物体共同产生变形，其次，要保证电阻应变片本身的电阻值的稳定，才能得到准确的应变测量结果，这是应变片粘贴的基本原则。

因此应变片本身的质量和粘贴质量的好坏对测量结果影响很大，应变片必须牢固地粘贴在试件的被测测点上，因此对粘贴的技术要求十分严格。

为保证粘贴质量和测量正确，要求如下：1.认真检查、分选电阻应变片，保证应变片的质量；2.测点基底平整、清洁、干燥，使应变片能够牢固地粘贴到试件上，不脱落，不翘曲，不含气泡；3.粘结剂的电绝缘性好、化学性质稳定，工艺性能良好，并且蠕变小，粘贴强度高，温、湿度影响小，确保粘贴质量，并使应变片与试件绝缘，且不发生蠕变，保证电阻应变片电阻值的稳定；4.粘贴的方向和位置必须准确无误，因为试件上不同位置、不同方向的应变是不同的，应变片必须粘贴到要测试的应变测点上，也必须是要测试的应变方向。

5. 做好防潮工作，使应变片在使用过程中不受潮，以保证应变片电阻值的稳定；四、 方法及步骤：1. 电阻应变片的选择：在应变片灵敏数K 相同的一批应变片中，剔除电阻丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。

用数字万用表的电阻档测量应变片的电阻值R ，将电阻值在120±2Ω范围内的应变片选出待用，记录该片的阻值和灵敏系数(应变片灵敏系数由厂家标定，本实验默认为2.00)。

电阻应变片的粘贴技术实验报告一、实验目的。

本实验旨在探究电阻应变片的粘贴技术，通过实验研究，掌握电阻应变片的粘贴技术要点，为电阻应变片的应用提供技术支持。

二、实验原理。

电阻应变片是一种用于测量物体应变变化的传感器，其粘贴技术对于测量结果具有重要影响。

电阻应变片的粘贴技术主要包括表面处理、胶水选择、粘贴方法等方面。

三、实验材料。

1. 电阻应变片。

2. 表面处理剂。

3. 胶水。

4. 实验样品。

四、实验步骤。

1. 表面处理，将实验样品表面清洁干净，使用表面处理剂进行处理，去除油污和杂质，提高粘贴效果。

2. 胶水选择，根据实验样品的材质和使用环境选择合适的胶水，确保粘贴牢固，且不会影响测量结果。

3. 粘贴方法，将电阻应变片粘贴在样品表面，注意避免产生气泡和缝隙，确保与样品表面完全贴合。

五、实验结果。

经过实验操作，成功粘贴了电阻应变片在实验样品表面，并进行了应变测试。

实验结果表明，粘贴技术的好坏直接影响了电阻应变片的测量精度和稳定性。

合理的表面处理和胶水选择，以及正确的粘贴方法，能够有效提高测量的准确性和可靠性。

六、实验结论。

电阻应变片的粘贴技术对于测量结果具有重要影响，合理的粘贴技术能够提高测量精度和稳定性。

在实际应用中，需要根据实际情况选择合适的粘贴技术，确保电阻应变片能够发挥最佳的测量效果。

七、实验总结。

通过本次实验，我们深入了解了电阻应变片的粘贴技术要点，掌握了正确的操作方法。

在今后的实际应用中，我们将根据实际情况，合理选择表面处理剂和胶水，严格按照操作要求进行粘贴，确保测量结果的准确性和可靠性。

八、参考文献。

1. 《电阻应变片粘贴技术手册》。

2. 《电阻应变片在应变测量中的应用》。

3. 《电阻应变片粘贴技术实践指南》。

以上为电阻应变片的粘贴技术实验报告。

简述电阻应变计的粘贴步骤一、引言电阻应变计是一种广泛应用于工程领域的测量设备，它能够测量物体的形变以及受力情况。

在使用电阻应变计时，其粘贴步骤非常重要，因为它直接关系到测量结果的准确性和可靠性。

本文将详细介绍电阻应变计的粘贴步骤。

二、电阻应变计的原理电阻应变计是利用金属材料在受力作用下发生形变而产生电阻值的改变来进行测量的。

当一个金属材料受到外力作用时，它会发生形变，导致内部结构发生改变，从而影响材料的电阻值。

因此，在使用电阻应变计时需要将其粘贴在需要测量的物体表面上。

三、粘贴前准备工作1. 确定需要测量的物体；2. 确定需要粘贴电阻应变计的位置；3. 清洁物体表面以及周围环境，确保表面干净无尘；4. 准备好所需工具和材料，如清洁布、酒精、胶水等。

四、粘贴步骤1. 清洁物体表面：用清洁布和酒精擦拭需要粘贴的位置，确保表面干净无尘；2. 喷涂胶水：将电阻应变计的背面喷涂一层胶水；3. 粘贴电阻应变计：将电阻应变计粘贴在需要测量的物体表面上，并用手轻轻按压，使其与物体表面紧密贴合；4. 固定电阻应变计：用透明胶带或其他工具将电阻应变计固定在物体表面上，以免其在使用过程中移动或脱落；5. 连接线路：将电阻应变计的连接线路与测量设备相连。

五、注意事项1. 粘贴位置要准确，避免影响测量结果；2. 选择合适的胶水，避免对物体造成损伤；3. 保持环境清洁干燥，避免杂质影响测量结果；4. 在固定电阻应变计时要注意不要过紧，以免影响其敏感度。

六、总结以上为电阻应变计的粘贴步骤及注意事项。

在使用电阻应变计时，其粘贴步骤非常重要，只有正确的粘贴方法才能保证测量结果的准确性和可靠性。

因此，在进行电阻应变计测量时，一定要注意以上事项，并按照正确的步骤进行操作。

实验一电阻应变片粘贴实验一、实验目的1.初步掌握常温电阻应变片的粘贴技术；2.初步掌握焊线和检查。

二、实验对象土木专业本科教学三、实验设备1. 常温电阻应变片2. 锯条3. 砂布4. 丙酮（或酒精）等清洗器材5. 502 粘接剂6. 测量导线7. 电烙铁8. 万用表四、实验步骤1. 定出试件被测位置，画出贴片定位线。

在贴片处用细砂布按45 ° 方向交叉打磨，然后用浸有丙酮（或酒精）的棉球将打磨处擦洗干净（钢试件用丙酮棉球，铝试件用酒精棉球）直至棉球洁白为止。

2. 一手镊住应变片引线，一手拿 502 胶，在应变片基底底面涂上 502 胶（挤上一滴502 胶即可），立即将应变片底面向下放在试件被测位置上，并使应变片基准对准定位线。

将一小片薄膜盖在应变片上，用手指柔和滚压挤出多余的胶，然后手指静压一分钟，使应变片和试件完全粘合后再放开。

从应变片无引线的一端向有引线的一端揭掉薄膜。

检查应变片与试件之间有无气泡、翘曲、脱胶等现象，若有则需重贴。

（注意： 502 胶不能用的过多或过少，过多使胶层太厚影响应变片测试性能，过少则粘结不牢不能准确传递应变，也影响应变片测试性能。

此外小心不要被 502 胶粘住手指，如被粘住用丙酮泡洗）3. 将导线与应变片连接的一端去掉 2 毫米塑料皮，涂上焊锡。

4. 将应变片引线与试件轻轻拉开，把一端涂上焊锡的导线与应变片引线靠近用胶布固定在试件上，然后用电烙铁将应变片引线与导线焊接。

焊点要光滑，防止虚焊。

5. 用万用表检查：与应变片焊接的导线是否导通（两导线之间电阻约 120 欧左右）；应变片与试件之间是否绝缘（绝缘电阻大于100 兆欧）。

应变片代号原始电阻（Ω）焊后电阻（Ω）绝缘电阻(MΩ)1 120 119.4 ∞2 120 119.3 ∞。

电阻应变片粘贴技巧引言电阻应变片是一种广泛应用于测量应变的传感器，适用于各种工程结构和机械设备中。

粘贴技巧是影响电阻应变片性能的关键因素之一，正确的粘贴方法能够提高传感器的精度和稳定性。

本文将详细介绍电阻应变片的工作原理和粘贴技巧，并通过实践操作来说明注意事项和常见问题。

知识点讲解1、电阻应变片工作原理电阻应变片是一种测量应变的传感器，其工作原理基于应变效应。

当物体受到外界力作用时，会产生一定程度的形变，此时附着在物体表面的电阻应变片会随着形变而改变电阻值。

通过测量电阻值的变化，可以推算出物体的应变大小。

2、粘贴技巧相关知识点（1）选择合适的粘贴材料：粘贴材料应具有较好的粘附性、绝缘性和耐腐蚀性，常用的粘贴材料有聚酰亚胺、硅橡胶等。

（2）预处理：在粘贴电阻应变片前，应对被测物体表面进行清理，去除油污、锈迹等影响粘贴效果的杂质。

（3）位置选择：应选择合适的粘贴位置，确保电阻应变片能够充分感受到被测物体的应变。

（4）粘贴工艺：将电阻应变片粘贴在预处理过的被测物体表面，注意避免气泡和空隙，以保证粘贴效果。

实践操作以下是一个典型的电阻应变片粘贴技巧实例，具体步骤如下：1、准备工作：准备好电阻应变片、粘贴材料、工具和被测物体。

2、清理表面：使用砂纸、溶剂等工具对被测物体表面进行处理，去除油污、锈迹等杂质。

3、选择位置：根据实际需要选择合适的粘贴位置，并做好标记。

4、粘贴电阻应变片：将电阻应变片粘贴在已处理过的被测物体表面，注意避免气泡和空隙。

5、固定电阻应变片：使用绑定带等工具将电阻应变片固定在被测物体上，防止其移动或脱落。

6、连接线路：将电阻应变片的引线连接到测量仪器或数据采集系统中。

7、调试与校准：进行系统调试和校准，确保测量准确性和稳定性。

总结本文介绍了电阻应变片粘贴技巧的基础知识和实践指南。

通过了解电阻应变片的工作原理和粘贴技巧的相关知识点，结合实际操作中的注意事项和常见问题，可以有效地提高电阻应变片的测量精度和稳定性。
