【CN209941400U】一种耐水性纱管纸【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920600665.4(22)申请日 2019.04.29(73)专利权人 海安县金鑫纸业有限公司地址 226691 江苏省南通市海安县墩头镇长垎村九组(72)发明人 李虎松　于兆兰　(51)Int.Cl.D21H 27/30(2006.01)B32B 29/06(2006.01)B32B 29/00(2006.01)B32B 33/00(2006.01)B32B 3/08(2006.01)(54)实用新型名称一种废纸制浆制造纱管纸(57)摘要本实用新型涉及一种废纸制浆制造纱管纸，包括防水油层(1)、内侧牛皮纸(2)、内侧加固框(3)、废纸浆(6)、纺织布(4)、外侧加固框(5)、外侧牛皮纸(7)，内侧牛皮纸(2)下表面设置有防水油层(1)，内侧牛皮纸(2)上表面设置有内侧加固框(3)，内侧加固框(3)上设置有纺织布(4)，纺织布(4)上表面设置有外侧加固框(5)，外侧加固框(5)上设置有外侧牛皮纸(7)，废纸浆(6)填充在外侧加固框(5)和内侧加固框(3)内；内侧加固框(3)和外侧加固框(5)结构相同，内侧加固框(3)由多条“U ”形槽拼接构成。

本实用新型纱管纸能够利用废纸制造，使得该废纸制浆制造纱管纸生产成本低、资源利用充分，环境友好。

权利要求书1页 说明书4页 附图1页CN 209941399 U 2020.01.14C N 209941399U权　利　要　求　书1/1页CN 209941399 U1.一种废纸制浆制造纱管纸，其特征在于，包括防水油层(1)、内侧牛皮纸(2)、内侧加固框(3)、废纸浆(6)、纺织布(4)、外侧加固框(5)、外侧牛皮纸(7)，所述内侧牛皮纸(2)下表面设置有所述防水油层(1)，所述内侧牛皮纸(2)上表面设置有所述内侧加固框(3)，所述内侧加固框(3)上设置有所述纺织布(4)，所述纺织布(4)上表面设置有所述外侧加固框(5)，所述外侧加固框(5)上设置有所述外侧牛皮纸(7)，所述废纸浆(6)填充在所述外侧加固框(5)和所述内侧加固框(3)内；所述内侧加固框(3)和所述外侧加固框(5)结构相同，所述内侧加固框(3)由多条“U”形槽拼接构成。

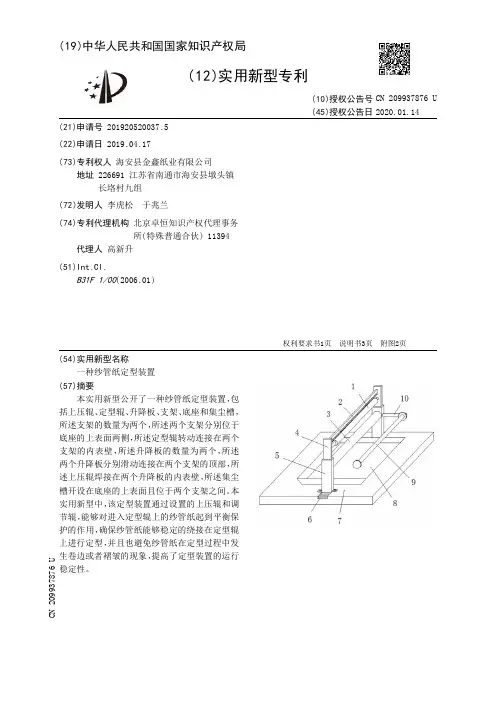

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920520037.5(22)申请日 2019.04.17(73)专利权人 海安县金鑫纸业有限公司地址 226691 江苏省南通市海安县墩头镇长垎村九组(72)发明人 李虎松　于兆兰　(74)专利代理机构 北京卓恒知识产权代理事务所(特殊普通合伙) 11394代理人 高新升(51)Int.Cl.B31F 1/00(2006.01)(54)实用新型名称一种纱管纸定型装置(57)摘要本实用新型公开了一种纱管纸定型装置，包括上压辊、定型辊、升降板、支架、底座和集尘槽，所述支架的数量为两个，所述两个支架分别位于底座的上表面两侧，所述定型辊转动连接在两个支架的内表壁，所述升降板的数量为两个，所述两个升降板分别滑动连接在两个支架的顶部，所述上压辊焊接在两个升降板的内表壁，所述集尘槽开设在底座的上表面且位于两个支架之间。

本实用新型中，该定型装置通过设置的上压辊和调节辊，能够对进入定型辊上的纱管纸起到平衡保护的作用，确保纱管纸能够稳定的绕接在定型辊上进行定型，并且也避免纱管纸在定型过程中发生卷边或者褶皱的现象，提高了定型装置的运行稳定性。

权利要求书1页 说明书3页 附图2页CN 209937876 U 2020.01.14C N 209937876U权　利　要　求　书1/1页CN 209937876 U1.一种纱管纸定型装置，包括上压辊(1)、定型辊(3)、升降板(4)、支架(5)、底座(7)和集尘槽(8)，其特征在于，所述支架(5)的数量为两个，所述两个支架(5)分别位于底座(7)的上表面两侧，所述定型辊(3)转动连接在两个支架(5)的内表壁，所述升降板(4)的数量为两个，所述两个升降板(4)分别滑动连接在两个支架(5)的顶部，所述上压辊(1)焊接在两个升降板(4)的内表壁，所述集尘槽(8)开设在底座(7)的上表面且位于两个支架(5)之间。

专利名称：一种具有高耐水性水松纸的制造装置专利类型：实用新型专利
发明人：王彦彬,周济苍,顾雷明
申请号：CN201922110633.9
申请日：20191130
公开号：CN211496204U
公开日：
20200915
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有高耐水性水松纸的制造装置，包括转辊、锥形套、料筒、螺栓杆和螺纹套，所述转辊内一端通过轴承安装有螺栓杆，所述螺栓杆上套设有锥形套，所述锥形套内圆心通过焊接杆焊设有螺纹套，所述螺纹套螺纹套设于螺栓杆上，所述转辊外围分布开设有有插孔，所述插孔内插设有抵块，所述抵块一端胶覆有防滑垫，所述抵块另一端焊设有限位块，所述抵块另一端的限位块位于转辊内。

使得转辊能够对多种直径规格的料筒进行撑紧，以便于人员生产卷绕制作多种规格型号的水松纸；大大提高水松纸固定的便捷和稳定性，提高加工效率。

申请人：浙江本科特水松纸有限公司
地址：314000 浙江省嘉兴市南湖区大桥镇步焦路267号
国籍：CN
代理机构：嘉兴启帆专利代理事务所(普通合伙)
代理人：王家蕾
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920564554.2(22)申请日 2019.04.23(73)专利权人 绍兴柯桥滨海供水有限公司地址 312030 浙江省绍兴市柯桥区滨海工业区思源路(72)发明人 骆波　严国海　(74)专利代理机构 北京维正专利代理有限公司11508代理人 杨文科(51)Int.Cl.F16L 21/06(2006.01)(54)实用新型名称一种供水管道用保护套(57)摘要本实用新型涉及一种供水管道用保护套，涉及管道修理的技术领域，包括两个分别可拆卸套紧在两个端管上的固定套、连接两个所述固定套的刚性连接组件。

本实用新型通过刚性连接组件将两个固定套固定，降低了两个端管弯曲的概率，从而使得热熔连接处出现缝隙而破坏的概率大大降低。

权利要求书1页 说明书3页 附图3页CN 209839400 U 2019.12.24C N 209839400U权　利　要　求　书1/1页CN 209839400 U1.一种供水管道用保护套，其特征在于：包括两个分别可拆卸套紧在两个端管(4)上的固定套(1)、连接两个所述固定套(1)的刚性连接组件。

2.根据权利要求1所述的一种供水管道用保护套，其特征在于：所述固定套(1)设有缺口(11)，所述固定套(1)的缺口(11)两端的外壁上均设置有连接片(12)，两个所述连接片(12)通过第一螺栓(13)和第一螺母(14)连接。

3.根据权利要求1所述的一种供水管道用保护套，其特征在于：所述固定套(1)的截面呈梯形。

4.根据权利要求3所述的一种供水管道用保护套，其特征在于：所述固定套(1)的内环嵌设有橡胶圈(16)，且所述橡胶圈(16)突出所述固定套(1)的内环表面且抵紧在端管(4)上。

5.根据权利要求4所述的一种供水管道用保护套，其特征在于：所述固定套(1)的内环面且位于所述橡胶圈(16)的两侧设置有指向中心的凸刺(17)。
