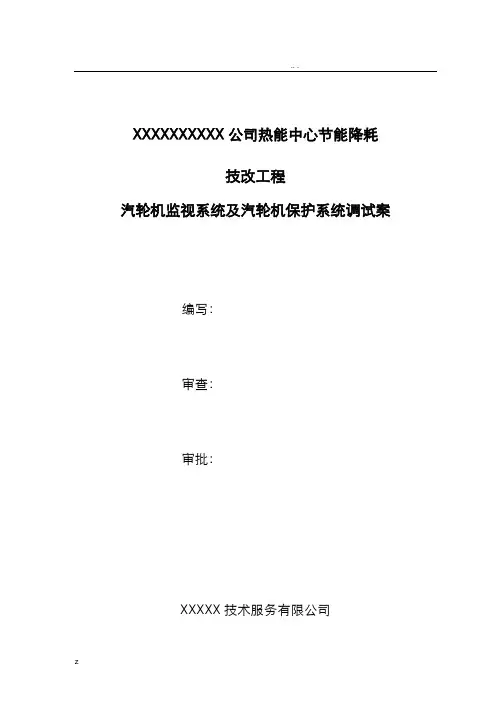

XXXXXXXXXX公司热能中心节能降耗技改工程汽轮机监视系统及汽轮机保护系统调试案编写：审查：审批：XXXXX技术服务有限公司2011年9月目录1 设备系统概述 (1)2 编制依据 (1)3 调试目的及围 (2)4 调试前具备的条件 (3)5 调试法及步骤 (5)6调试的控制要点及安全注意事项 (8)7 调试质量验收标准 (8)8 调试组织与分工 (8)9调试仪器............................................................................. 错误!未定义书签。

10附录.................................................................................. 错误!未定义书签。

1设备系统概述1.1系统简介：汽轮机监视仪表系统（TSI）由市厚德自动化仪表公司供货。

TSI装置采用HZD8500D监控保护系统，8500D 旋转机械保护系统系统机箱左下四个槽位依次为系统电源2 个和8位继电器模块2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。

系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好便。

ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。

为了使用便运行可靠，采用DEH 一体化进行逻辑处理。

该装置能与DEH系统融为一体，满足电厂自动化需求。

1.2系统功能简介：汽机TSI主要监视参数有：轴向位移、偏心、键相、轴振、缸胀等。

机组TSI输出的跳闸信号送入ETS中，报警信号和模拟量信号送入DCS、DEH（505控制器）。

ETS系统的相关设备主要包括保护柜，信号采样元件等。

ETS逻辑还具有首出记忆功能，汽机保护紧急跳闸功能。

汽轮机安全监测TSI系统1 结构概述我厂的汽轮机保护装置采用的是美国本特利（BENTLY）公司生产的3500保护系统，本套汽轮机安全监视装置用于连续监视汽轮机本体各种参数,其监视参数有转速、轴向位移、胀差、轴承盖振动、键相、轴振动、汽缸绝对膨胀、偏心等。

系统的测点具有独立的监测电路和报警设置点。

每个测量模块均有模拟量输出功能。

每个监视装置输入电源均为220Vac、50Hz。

3500系统均采用B.N 公司系列涡流传感器和速度传感器。

转速、偏心、鉴相测量用8mm涡流传感器。

轴向位移测量用11mm涡流传感器。

胀差测量用11mm趋近式传感器。

1#～7#轴承盖振动用速度传感器。

1#～7#轴振动用8mm涡流传感器。

TSI监视参数测量回路如下：1.1 电源模块3500/153500电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500框架可装一个或两个电源（我厂装有一个电源）。

任何一个电源都可给整个框架供电。

如果是两个电源，第二个电源可做为基本电源的冗余。

只要装有一个冗余的电源，拆除或安装另一个电源模块将不会影响框架的运行。

1.2 框架接口模块3500/20框架接口模块是3500框架的基本接口，它支持本特利内华达公司开发的用于和框架之间进行通讯的协议。

它前面板上的RS-232串行通讯口可直接与计算机进行连接通讯，这就使框架的组态可通过计算机上的专用软件进行。

框架接口模块必须放在框架中的第一个槽位（紧靠电源模块的位置）。

框架接口模块的运行，对整个监测系统的正常工作没有任何影响。

每个框架中都需要一个框架接口模块。

1.3 键相器模块3500/25键相器模块是一个半高度、两通道模块，用来为3500框架中的偏心监视模块提供键相位信号。

此模块接收来自电涡流传感器或电磁式传感器的输入信号，并转换成数字键相位信号。

注:键相位信号是来自旋转轴或齿轮的每转一次或每转多次的脉冲信号，提供精确的时间测量。

允许3500 监测器模块和外部故障诊断设备用来测量诸如1X 幅值和相位等向量参数。

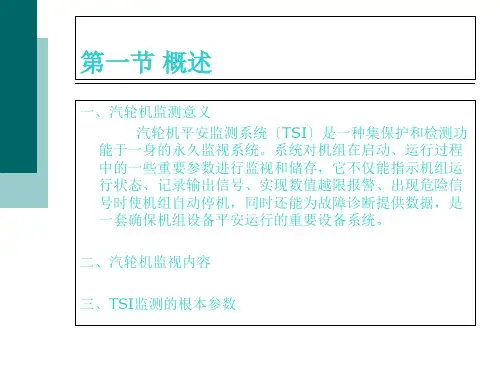

汽轮机TSI系统详解汽轮机安全监视系统（TSI）是一种集保护和检测功能于一身的永久监视系统，是大型旋转机械必不可少的保护系统。

TSI可以对机组在起动、运行过程中的一些重要参数能可靠地进行监视和储存，它不仅能指示机组运行状态、记录输出信号、实现数值越限报警、出现危险信号时使机组自动停机，同时还能为故障诊断提供数据，因而广泛地应用于3MW〜600MW的各种汽轮发电机组上。

一、汽轮机安全监视的内容汽机应监视和保护的项目随蒸汽参数的升高而增多，且随机组不一而各有差异，一般有以下一些参数：（1）轴向位移监视：连续监视推力盘到推力轴承的相对位置，以保证转子与静止部件间不发生摩擦，避免灾难性事故的发生。

当轴向位移过大时，发出报警或停机信号。

（2）差胀监视：连续检测转子相对于汽缸上某基准点（通常为推力轴承）的膨胀量，一般采用电涡流探头进行测量，也可用线性差动位移变送器（LVDT）进行测量。

（3）缸胀监视：连续监测汽缸相对于基础上某一基准点（通常为滑销系统的绝对死点）的膨胀量。

由于膨胀范围大，目前一般都采用LVDT进行缸胀监视。

（4）零转速监视：连续监测转子的零转速状态。

当转速低于某规定值时，报警继电器动作，以便投入盘车装置。

（5）转速监视：连续监测转子的转速。

当转速高于设定值时给出报警信号或停机信号。

(6)振动监视：监视主轴相对于轴承座的相对振动和轴承座的绝对振动。

(7)偏心度监视:连续监视偏心度的峰-峰值和瞬时值。

转速为l~600r∕min时，主轴每转一圈测量一次偏心度峰-峰值，此值与键相脉冲同步。

当转速低于lr∕min时，机组不再盘车而停机，这时瞬时偏心度仪表的读数应最小，这就是最佳转子停车位置。

(8)相位监视：采用相位计连续测量选定的输入振动信号的相位。

输入信号取自键相信号和相对振动信号，经转换后供显示或记录。

(9)阀位指示：连续指示调速汽门的动作位置。

下表列出了一些应监视与保护的项目。

汽轮机组安全监视与保护项目一览表二、TSI系统监测的基本参数1.振动参数它包括下述五个方面：(1)振幅可用来表示位移、速度或加速度，是一种强弱程度的标志。

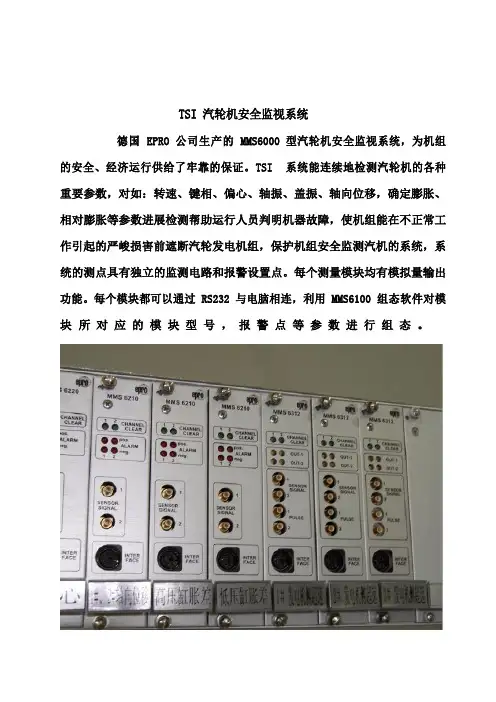

TSI 汽轮机安全监视系统德国 EPRO 公司生产的 MMS6000 型汽轮机安全监视系统，为机组的安全、经济运行供给了牢靠的保证。

TSI系统能连续地检测汽轮机的各种重要参数，对如：转速、键相、偏心、轴振、盖振、轴向位移，确定膨胀、相对膨胀等参数进展检测帮助运行人员判明机器故障，使机组能在不正常工作引起的严峻损害前遮断汽轮发电机组，保护机组安全监测汽机的系统，系统的测点具有独立的监测电路和报警设置点。

每个测量模块均有模拟量输出功能。

每个模块都可以通过 RS232 与电脑相连，利用 MMS6100 组态软件对模块所对应的模块型号，报警点等参数进行组态。

检修工艺原则1安全措施及工作票1.1严格执行工作票治理制度，认真办理、检查、验证工作票。

1.2设备检修时严禁在设备上放工具、饮料等物体。

1.3就地设备检修时防止滑倒、跌伤。

2使用工具2.1一块万用表、一套电工组合工具、一把尖嘴钳、组合扳手、信号发生器、摇表2.2防静电真空吸尘器、防静电工具3检修电子电路应遵守的原则注：当安装、调试卡件时，要使用现场防静电工具。

3.1使用静电袋。

在把装入系统前不要把它从特别的防静电袋中取出。

卡件取出后，袋子待以后使用。

3.2翻开前把防静电袋接地。

在翻开含有半导体设备的防静电袋以前，请将其与设备外壳接触一下，或者接地。

3.3不要触摸电路。

处理卡件时，拿卡件的两侧，不要触摸电路。

3 .4防止半导体器件局部连接。

在使用前，肯定要检查和卡件相连的全部设备是否完好接地。

3.5测试设备接地。

3.6使用现场抗静电吸尘设备。

3.7使用接地手环。

连接接地环到电源引入盘上的接地插座，电源引入盘的接地插座和大地相连。

3.8不要用铅笔或圆珠笔设置小开关，防止开关触电损坏，触电损坏可能导致不必要的电路板误动作。

各测点在汽机本体上的分部位置如以下图：1、转速：机组转速传感共安装有十二只，其中键相、转速测量、机头周密瞬态转速仪各用一只，汽机超速、电超速、DEH 各用三只。

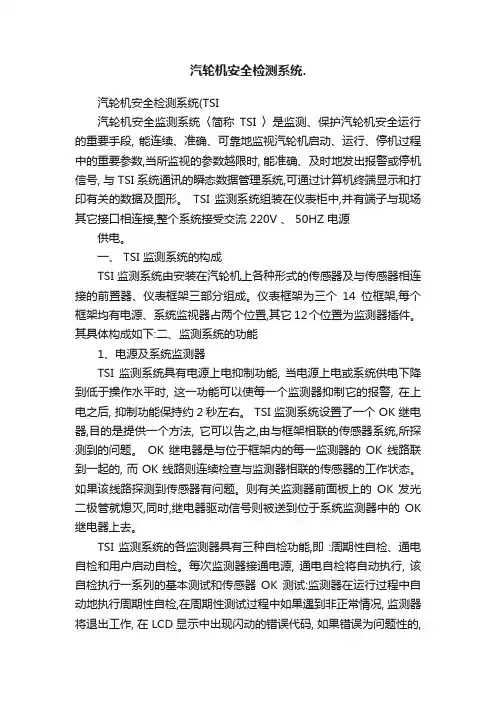

汽轮机安全检测系统.汽轮机安全检测系统(TSI汽轮机安全监测系统〈简称TSI 〉是监测、保护汽轮机安全运行的重要手段, 能连续、准确、可靠地监视汽轮机启动、运行、停机过程中的重要参数,当所监视的参数越限时, 能准确、及时地发出报警或停机信号, 与 TSI 系统通讯的瞬态数据管理系统,可通过计算机终端显示和打印有关的数据及图形。

TSI 监测系统组装在仪表柜中,并有端子与现场其它接口相连接,整个系统接受交流 220V 、 50HZ 电源供电。

一、 TSI 监测系统的构成TSI 监测系统由安装在汽轮机上各种形式的传感器及与传感器相连接的前置器、仪表框架三部分组成。

仪表框架为三个14位框架,每个框架均有电源、系统监视器占两个位置,其它 12个位置为监测器插件。

其具体构成如下:二、监测系统的功能1、电源及系统监测器TSI 监测系统具有电源上电抑制功能, 当电源上电或系统供电下降到低于操作水平时, 这一功能可以使每一个监测器抑制它的报警, 在上电之后, 抑制功能保持约2秒左右。

TSI 监测系统设置了一个 OK 继电器,目的是提供一个方法, 它可以告之,由与框架相联的传感器系统,所探测到的问题。

OK 继电器是与位于框架内的每一监测器的OK 线路联到一起的, 而 OK 线路则连续检查与监测器相联的传感器的工作状态。

如果该线路探测到传感器有问题。

则有关监测器前面板上的OK 发光二极管就熄灭,同时,继电器驱动信号则被送到位于系统监测器中的OK 继电器上去。

TSI 监测系统的各监测器具有三种自检功能,即 :周期性自检、通电自检和用户启动自检。

每次监测器接通电源, 通电自检将自动执行, 该自检执行一系列的基本测试和传感器OK 测试:监测器在运行过程中自动地执行周期性自检,在周期性测试过程中如果遇到非正常情况, 监测器将退出工作, 在 LCD 显示中出现闪动的错误代码, 如果错误为问题性的,监测器将恢复工作状态, 错误代码将存在监测器内存中,在用户启动自检时可对其进行检索:用户启动自检执行通电自检的内容,并可以读出和清除在周期性自检中存贮的错误代码。

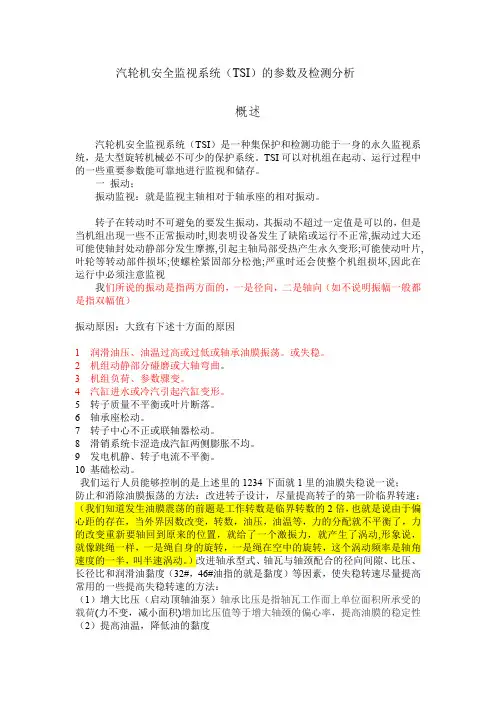

汽轮机安全监视系统（TSI）的参数及检测分析概述汽轮机安全监视系统（TSI）是一种集保护和检测功能于一身的永久监视系统，是大型旋转机械必不可少的保护系统。

TSI可以对机组在起动、运行过程中的一些重要参数能可靠地进行监视和储存。

一振动；振动监视：就是监视主轴相对于轴承座的相对振动。

转子在转动时不可避免的要发生振动，其振动不超过一定值是可以的，但是当机组出现一些不正常振动时,则表明设备发生了缺陷或运行不正常,振动过大还可能使轴封处动静部分发生摩擦,引起主轴局部受热产生永久变形;可能使动叶片,叶轮等转动部件损坏;使螺栓紧固部分松弛;严重时还会使整个机组损坏,因此在运行中必须注意监视我们所说的振动是指两方面的，一是径向，二是轴向（如不说明振幅一般都是指双幅值）振动原因：大致有下述十方面的原因1 润滑油压、油温过高或过低或轴承油膜振荡。

或失稳。

2 机组动静部分碰磨或大轴弯曲。

3 机组负荷、参数骤变。

4 汽缸进水或冷汽引起汽缸变形。

5 转子质量不平衡或叶片断落。

6 轴承座松动。

7 转子中心不正或联轴器松动。

8 滑销系统卡涩造成汽缸两侧膨胀不均。

9 发电机静、转子电流不平衡。

10 基础松动。

我们运行人员能够控制的是上述里的1234下面就1里的油膜失稳说一说；防止和消除油膜振荡的方法：改进转子设计，尽量提高转子的第一阶临界转速；（我们知道发生油膜震荡的前题是工作转数是临界转数的2倍，也就是说由于偏心距的存在，当外界因数改变，转数，油压，油温等，力的分配就不平衡了，力的改变重新要轴回到原来的位置，就给了一个激振力，就产生了涡动,形象说，就像跳绳一样，一是绳自身的旋转，一是绳在空中的旋转，这个涡动频率是轴角速度的一半，叫半速涡动。

）改进轴承型式、轴瓦与轴颈配合的径向间隙、比压、长径比和润滑油黏度（32#，46#油指的就是黏度）等因素，使失稳转速尽量提高常用的一些提高失稳转速的方法：（1）增大比压（启动顶轴油泵）轴承比压是指轴瓦工作面上单位面积所承受的载荷(力不变，减小面积)增加比压值等于增大轴颈的偏心率，提高油膜的稳定性（2）提高油温，降低油的黏度（3）增大轴瓦工作弧段的椭圆度（4）在下瓦适当位置开泄油槽，降低油楔压力（5）减小轴瓦顶部间隙，增大上瓦乌金宽度（6）采用稳定性好的轴瓦对旋转机械来说，衡量其全面的机械情况，转子径向振动振幅，是一个最基本的指标，很多机械故障，包括转子不平衡、不对中、轴承磨损、转子裂纹以及磨擦等都可以根据振动的测量进行探测。

今天简单学习一下TSI【汽轮机安全监视系统】1.TSI（Turbine Supervisory Instrumentation）——汽轮机安全监视仪表系统，其主要作用有：•监视机组重要参数•自动遮断汽轮机•提供诊断分析数据某机组TSI的典型配置如下：•转速连续监测转子的转速，当转速高于设定值时给出报警信号或者停机信号。

【汽轮机转速不变，为何发电量增加？】•零转速【汽轮机本体各监视探头图解（经典好文再转发）】触发自动盘车的机组零转速监视。

连续监测转子的零转速状态，当转速低于设定值时，报警继电器动作发出信号供自动投入盘车装置使用•超速【今天继续学习超速试验【试验学习笔记5】】TSI超速是专用于汽轮机超速保护的测速装置，一般独立于DEH 系统，且不参与任何控制，是属于防止控制系统共因故障的主要保护手段（尤其是随着电超的发展，其可靠性得到有效验证，有些机组逐渐取消了机械超速保护），TSI超速多采用电涡流传感器或霍尔传感器。

•轴向位移【轴向位移和推力间隙有什么关系？】连续监视推力盘到推力轴承的相对位置，以保护转子与静子部件之间不发生摩擦，当轴向位移过大时发出报警或者停机信号。

•缸胀【什么是汽轮机膨胀的“死点”？汽缸死点？转子死点？】也叫汽缸绝对热膨胀，即连续监测汽缸相对于基础上一基准点（一般为滑销系统的绝对死点）的膨胀量，通常采用线性差动位移传感器（LVDT）进行测量。

【什么是位移传感器？LVDT位移传感器是什么？它有什么作用？】•胀差【今天就学习一下胀差吧，什么是胀差？】连续监测转子相对于汽缸上一基准点（一般为推力轴承）的膨胀量，通常采用电涡流传感器进行测量，也是保护转子与静子部件之间不发生摩擦的重要信号，当胀差过大时发出报警或者停机信号。

•大轴振动【汽轮机振动X向,Y向是什么？轴振与瓦振有什么关系？】监视转子相对于轴承座的相对振动（X、Y向），监视轴承座的绝对振动，通常采用电涡流传感器、速度传感器进行测量。

汽轮机监视系统（TSI）安装调试问题和对策摘要：汽轮机监视系统是影响汽轮机组正常运行的重要环节，安装、调试在整个机组中的比重较少，很多专业人员忽视这一环节，给汽轮机的运行留下了安全隐患。

本文分析当前汽轮机检系统在安装、调试中的常见问题，提出对应的解决对策，希望能带来帮助，提高人们对TSI系统的重视。

关键词：汽轮机监视系统（TSI）；安装调试问题；解决策略引言汽轮机监视系统一般包括各种涡流检测探头、速度式探头、前置器、延长电缆、监视仪表组件等内容，是一种连续检测汽轮发电机组和气缸工作参数的监控系统，实现机组的运行数据的实施监控，记录仪表盘提供的内容。

当数据显示异常并触发报警系统的时候，系统自动采取停机保护措施，测量故障过程中的各个数据。

一般使用的安全监测系统主要对汽轮机发电机的转速、轴向位移、振动、键相等内容实时检测，一旦出现异常就会启动报警系统，在濒临危险数值时启用紧急跳闸停机措施，提高汽轮机的安全性。

1汽轮机监视系统（TSI）安装调试中的常见问题1.1振动信号干扰在实际应用汽轮机监测系统的时候，会发现汽轮机的真逗信号频率较高，有时候会达到临界值触发报警系统甚至有跳闸的风险，降低系统的保护功能。

一旦机组出现跳闸，影响汽轮机的正常运行，增加运行和维护的工作负担，提高设备损坏的概率，在无形中增加了运行成本。

发生这种现象的主要原因是由于TSI系统出现信号干扰，高电压电缆的敷设走向与信号的振动频率一致，出现了共振情况。

想要解决振动信号干扰问题有三个途径，一个是将汽轮机监视设备连接地面，接地电阻符合设计要求，二是采取屏蔽系统，安装屏蔽电缆、屏蔽线等，三是在系统中合理添加滤波和延时装置，减少过渡的保护机制。

在汽轮机中严格按照TSI系统的安装要求，不使用涡流式振动探头，从而减少磁场的信号干扰问题。

600MW机组TSI系统运行的过程中测量的数值偏大，主要是因为涡流式探头与发电机的距离过近，探头受到磁场的干扰，导致振动的频率增高，数据不准确。

汽轮机监视装臵(TSI)简介汽轮机监视装臵(T urbine Supervisory Instruments，简称TSI)用来连续测量汽轮机的转速、振动、膨胀、位移等机械参数，并将测量结果送入控制、保护系统，一方面供运行人员监视、分析旋转机械的运转情况，同时在参数越限时执行报警和保护功能。

1. TSI监视的主要参数：1.1 转速：汽轮机转速过高时将可能造成转子断裂、飞车等恶性事故，因此汽轮机转速设计了多层汽轮机转速高保护，如103％超速限制保护，108％、110％电超速保护，机械式危急遮断保护等等。

1.2 轴向位移：以机械零位为基准，监测汽轮机转子在轴向的窜动量。

汽轮机轴向位移过大时，轻则可能造成烧瓦、轴颈局部弯曲事故，重则会导致汽轮机动静部分发生摩擦、碰撞，从而造成叶片折断、大轴弯曲、隔板和叶轮碎裂等恶性事故。

汽轮机轴向位移设计报警限值、停机保护限值，越过停机限值时ETS动作停机。

1.3 胀差：以机械零位为基准，监测汽轮机转子膨胀量与汽缸膨胀量的差值，因而又称为相对膨胀，胀差＝转子膨胀量-汽缸膨胀量。

热膨胀通常是指汽缸的膨胀量，因而又称为绝对膨胀。

汽轮机正胀差或者负胀差过大时，将导致汽轮机动静间隙过小而发生动静摩擦甚至碰撞，加剧汽轮机振动，甚至损坏转子叶片或者汽缸隔板。

汽轮机胀差设计报警、停机限值，但一般不设臵停机保护，胀差越过停机限值时，要求手动打闸停机。

1.4 振动：分为轴振动和轴承振动。

轴承振动用来测量汽轮机轴承的振动量，因此又称为绝对振动，俗称瓦振。

轴承振动可采用振动速度和振动位移两种测量方式，同时水平、垂直两种方向可选。

轴振动则是测量轴承振动与大轴振动之间的相对值，因此又称为相对振动，俗称轴振。

轴振动也可采用速度和位移、水平和垂直多种测量方式。

汽轮机振动过大时会发生轴封/汽封磨损、滑销磨损、转动部件疲劳强度降低等危害，严重时会发生烧瓦、轴弯曲等恶性事故。

因此，目前200MW以上的汽轮发电机一般都设臵汽轮机振动大停机保护，但保护的实现方式各有不同，例如单瓦的水平、垂直轴振任一大于停机值，本瓦轴振大于停机值且相邻瓦的轴振大于报警值，单瓦水平/垂直轴振、本瓦瓦振三取二等模式。

汽轮机安全监视及保护系统（TSI）概述TSI系统概述1.汽轮机安全监视及保护系统主要包括监视保护系统（TSI）、危急遮断系统（ETS）装置、自动盘车操作装置。

2.TSI系统能连续地监测汽轮机的各种重要参数，例如：可对转速、超速保护、偏心、轴振、盖（瓦）振、轴位移、胀差、热膨胀等参数进行监测，帮助运行人员判明机器故障，使得这些故障在引起严重损坏前能及时遮断汽轮发电机组，保证机组安全。

3.TSI监测信息提供了动平衡和在线诊断数据，维修人员可通过诊断数据的帮助，分析可能的机器故障，帮助提出机器预测维修方案，预测维修信息能推测出旋转机械的维修需要，使机器维修更有计划性，减少维修时间，其结果是减少了维修费用，提高了汽轮机组的可用率。

TSI的主要原理及功能1.TSI系统主要由传感器及智能板件组成2.传感器是将机械振动量、位移、转速转换为电量的机电转换装置。

根据传感器的性能和测试对象的要求，利用电涡流传感器，对汽轮机组（纯电调）的转速、偏心、轴位移、轴振动、胀差进行测量3.利用速度传感器对盖振进行测量4.利用线性可变差动变压器（LVDT）对热膨胀进行测量5.利用差动式磁感应传感器来测量机组的转速电涡流传感器工作原理：通过传感器端部线圈与被测物体（导电体）间的间隙变化来测物体的振动相对位移量和静位移的，它与被测物之间没有直接的机械接触，具有很宽的使用频率范围（从0～10Hz）传感器的端部有一线圈，线圈通以频率较高（一般为1MHz～2MHz）的交变电压，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出一涡流ie，而ie所形成的磁通链又穿过原线圈，这样原线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感。

而耦合系数的大小又与二者之间的距离及导体的材料有关，当材料给定时，耦合系数K1与距离d有关，K= K1（d），当距离d增加，耦合减弱，K值减小，使等效电感增加，因此，测定等效电感的变化，也就间接测定d的变化。

TSI控制系统说明TSI控制系统说明1.概述TSI(Turbine Supervisory Instrument)系统即汽轮机轴系监测系统，是⼀种可靠的多通道监测仪表，能连续不断地测量汽轮机发电机组转⼦和汽缸的机械运⾏参数，显⽰机器的运⾏状况，提供输出信号给信号仪，并在超过设定的运⾏极限时发出报警。

另外，还能使汽机⾃动停机以及提供可⽤于故障诊断的测量。

沧东电⼚TSI系统采⽤本特利3500控制系统组态。

⽤于测量机组的振动、轴位移、偏⼼、键相、零转速、胀差、缸涨等测点，保证机组的各项参数在允许范围内。

其中振动测点和轴位移测点带跳闸保护。

2.硬件设备2.1.电源模件3500/15电源模件，接收220VAC电源，转变为24VDC电源供框架使⽤。

2.2.框架模件⼀期使⽤到的框架模件主要有：笔记本通讯模件22M、20，键相模件25，速度模件42M，位移模件45，零转速模件50，继电器模件32，DCS通讯模件92。

3.就地设备3.1.振动测点就地11个⽡共安装22个振动电涡流传感器测点，45度斜向下安装。

其中靠近锅炉为X ⽅向，靠近窗户为Y⽅向。

此外Y⽅向同时安装⼀个速度传感器。

电涡流传感器测量轴对于⽡的相对振动，速度传感器测量⽡对于⼤地的绝对振动，通过⽮量运算合成得到轴对于⼤地的绝对振动。

此合成量即为S⽅向振动，作为保护的测点。

3.2.轴位移测点轴位移测点为4个电涡流传感器，位置在2、3⽡中联箱内推⼒盘位置安装，4个测点⽅向均朝向机头。

由于轴位移测点变化较⼩，约1-2mm，故直接利⽤探头的灵敏度测量既可以满⾜该范围的要求。

3.3.偏⼼测点偏⼼测点为1个电涡流传感器，位置在机头前箱内。

该测点在盘车时使⽤，盘车到⼩于76um时即可进⾏冲车。

转速超过600rmp后该测点坏点。

偏⼼测点测量在⼀圈之内，探头到⼤轴距离的峰-峰值，如果键相测点故障则偏⼼测点⽆法显⽰。

3.4.键相测点键相测点为1个电涡流传感器，位置在机头前箱内。

汽轮机安全监测系统（TSI）应用分析与改进作者：张勇来源：《价值工程》2014年第26期摘要：汽轮机是一款能将蒸汽能量转换为机械功能的旋转式动力机械，能直接驱动各种风机、压缩机、发电机等。

但是由于各方面因素的干扰，使得汽轮机在运作时出现了诸多问题，影响了工业的正常有序生产。

因此必须对汽轮机进行全面的安全监测，不断完善其安全监测系统，提高设备的可靠性，确保机组设备的安全运行。

关键词：汽轮机；安全监测系统；改进方案中图分类号：TK264.2 文献标识码：A 文章编号：1006-4311（2014）26-0047-020 引言在我国大多数火力发电厂生产过程中，汽轮机的转速、轴振、轴向位移、及偏心等机械工作参数是否正常，直接影响着火力发电的安全运行。

如果上述条件不能达到正常范围，可能会对汽轮机断叶片、飞车、通流部分动静摩擦等造成十分严重的影响。

为确保我国火力发电发挥出最大的价值，汽轮机安全监测系统（TSI）就显得尤为重要，这是一种能连续监测汽轮电机转子和气缸的全方位监督和保护系统，TSI能显示汽轮发电机组的状态，为记录仪和计算机系统提供必要出信号和测量数据，从而对汽轮机起到一定的监测与保护作用。

1 汽轮机安全监测保护系统（TSI）概述在火力发电厂中，汽轮机安全监测系统（TSI）主要用于对汽轮机转速、轴振、轴向位移、偏心、胀差等参数的监测，这样工作参数对汽轮机运行的安全性和稳定性具有不可或缺的作用，同时也对火力发电量有着重要的影响。

在安全监测系统中，每个瓦的复合振动、X振动以及Y振动向汽轮机数字电液调节系统（DEH）各输送一个模拟量信号，通过TSI进行显示和报警。

在实际的使用过程中，汽轮机安全监测系统出现了较多的故障，如电源装置过热、插件板失去弹性等，这都可能使汽轮机失去保护。

随着我国科学技术的不断发展，TSI作为一种以监测状态为基础的故障预测与诊断技术在汽轮机安全保护领域中得到了广泛的应用。

汽轮机安全监测系统（TSI）主要包括了传感器和智能板件，按照传感器的性能和测试对象的要求，利用各种传感器组对汽轮发电组的转速、偏心、轴振动以及胀差等进行准确的监测，这样可以及时的发现引起汽轮机正常运行故障的所有因素，并有针对性的做好相应的处理措施，把传统意义上的“事后维修”和“定期维修”转变成了“预知性维修”，从而大大提高了汽轮机的运行安全性和可靠性，减少了停机维修时间和费用，使火力发电的生产过程不受影响。
