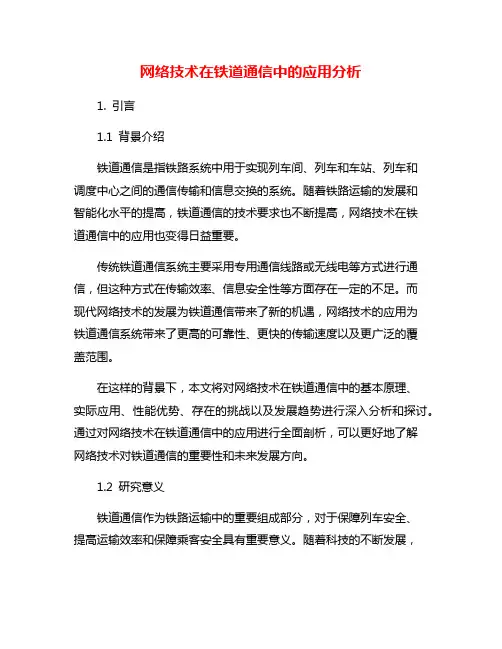

网络技术在铁道通信中的应用分析1. 引言1.1 背景介绍铁道通信是指铁路系统中用于实现列车间、列车和车站、列车和调度中心之间的通信传输和信息交换的系统。

随着铁路运输的发展和智能化水平的提高，铁道通信的技术要求也不断提高，网络技术在铁道通信中的应用也变得日益重要。

传统铁道通信系统主要采用专用通信线路或无线电等方式进行通信，但这种方式在传输效率、信息安全性等方面存在一定的不足。

而现代网络技术的发展为铁道通信带来了新的机遇，网络技术的应用为铁道通信系统带来了更高的可靠性、更快的传输速度以及更广泛的覆盖范围。

在这样的背景下，本文将对网络技术在铁道通信中的基本原理、实际应用、性能优势、存在的挑战以及发展趋势进行深入分析和探讨。

通过对网络技术在铁道通信中的应用进行全面剖析，可以更好地了解网络技术对铁道通信的重要性和未来发展方向。

1.2 研究意义铁道通信作为铁路运输中的重要组成部分，对于保障列车安全、提高运输效率和保障乘客安全具有重要意义。

随着科技的不断发展，网络技术在铁道通信中得到了广泛应用，为铁路行业带来了诸多便利和优势。

网络技术在铁道通信中的应用不仅可以提高通信效率，还可以实现列车与列车之间、列车与调度中心之间的信息交换和实时监控。

网络技术也可以实现列车智能调度、智能监控等功能，提升了铁路运输的智能化水平。

网络技术在铁道通信中的应用还可以帮助铁路管理部门更好地把握运输信息、解决突发事件、提高运输效率，从而提升了铁路的整体运行水平。

对网络技术在铁道通信中的应用进行深入研究具有重要意义。

只有深入探讨网络技术在铁道通信中的基本原理、实际应用、性能优势、存在的挑战以及发展趋势，才能更好地发挥网络技术在铁道通信中的作用，推动铁路运输行业的发展。

2. 正文2.1 网络技术在铁道通信中的基本原理网络技术在铁道通信中的基本原理包括了网络结构和通信协议的设计。

铁道通信网络通常采用分层结构，包括硬件层、传输层、网络层和应用层。

以太网在CR400AF型动车组检修方面的应用本文针对CR400AF型动车组网络系统中的以太网进行概述，重点突出以太网在标准动车组故障时的应用及对车载设备的软件升级和维护，从而突出以太网给故障处理等检修作业带来的高效便捷。

标签：网络控制系统；以太网；拓扑；网关模块1 关于CR400AF型动车组以太网简介首先我们介绍一下CR400AF型动车组网络控制系统（以下简称TCMS），TCMS作为列车中枢神经系统，通过贯穿列车的总线进行信息传输，对车辆运行和车载设备动作的相关信息进行集中管理，实现车辆逻辑控制、状态监视、故障诊断及测试功能，从而保证列车安全可靠的运行，为司机和乘务员的操作提供有效指导，为设备的维护保养和乘客的服务提供支持。

其中网络拓扑TCMS采用TCN+以太网（环形）拓扑架构，TCN为两级总线式拓扑结构，分为列车级总线WTB总线和车辆级，同样的以太网也分为列车级和车辆级。

列车级以太网（ETB总线），采用100BASE-TX，全双工模式，ETB 总线传输速率为100Mbit/s。

以太网总线主要用于TCMS程序上载，TCMS和CI 在线监测等功能，对应每个网络单元设置一台以太网交换机（1/8车各设置两台以太网交换机，其中一台供重联用），用于以太网通信。

车辆级ETB通信在8辆动车组的情况：1号车车辆级ETB通信包括2个分支--分支1，以太网交换机1（ETBN）以太网交换机1接口设备包括：充电机控制单元1、无线传输装置WTD、网络显示器2、主门控器（2位车门）；同时以太网交换机1与以太网交换机2进行通信，并预留联挂用以太网接口；分支2，以太网交换机2（ECNN）以太网交换机2接口设备包括：充电机控制单元2、制动控制装置2、制动控制装置1、网络显示器1、空调控制器、转向架失稳检测装置、轴温检测主机、烟火报警主机、车辆控制模块1、车辆控制模块2、网关模块1、网关模块2；同时以太网交换机2与以太网交换机1进行通信，并通过车辆网络过桥连接器进行全列贯穿；所有的以太网交换机均由103A/100A 供电。

基于列车实时数据协议的以太网高速通信技术分析发布时间：2021-01-12T02:20:22.964Z 来源：《河南电力》2020年8期作者：安嘉树[导读] 本文以列车实时数据协议为基础，分别从通信流程设计、过程数据通信规划两个视角，完成了数据协议的构建，继而分析了以太网高速通信技术运行形式：确定以太网测试平台中列车实时数据协议的编辑过程、开展数据传输测试、分析以太网运行存在的影响因素，以此完成高效率数据通信传输体系构建。

安嘉树（成都交大许继电气有限责任公司四川成都 611731）摘要：本文以列车实时数据协议为基础，分别从通信流程设计、过程数据通信规划两个视角，完成了数据协议的构建，继而分析了以太网高速通信技术运行形式：确定以太网测试平台中列车实时数据协议的编辑过程、开展数据传输测试、分析以太网运行存在的影响因素，以此完成高效率数据通信传输体系构建。

关键词：数据协议；以太网；网络品质引言：在列车智能化建设日益完善的背景下，列车通信网络的应用不再局限于数据传输，以期获得更多功能，具体表现为数据高效传输、自动化故障诊断、智能调度等。

现阶段，现场总线技术难以为列车通信网络提供更多功能扩展的可能性。

为此，借助以太网完成列车通信网络的构建，尝试拓展列车通信网络服务功能。

1列车实时数据协议构建1.1通信流程列车实时数据协议中完成了列车通信网络数据传输流程的规定，传输数据的类型包括过程、消息两种，如图1所示。

借助以太网标准化协议内容，完成了协议融合。

在协议体系的数据传输、数据应用两个模块之间，成功添加了列车实时数据协议，以此提升数据传输与应用两个模块之间的数据传输效率，增强了列车通信网络过程/消息两类数据传输的安全性。

与此同时，列车实时数据协议能够适用以太网的标准化协议内容。

图1 列车实时数据协议栈在图1中，TRDP表示的是列车实时数据协议。

列车实时数据协议组成元素包括：过程数据传输模块、虚拟平台、消息数据传输模块、精简化列车实时数据程序、应用程序等。

ECN 有多种拓扑结构，根据IEC 61375-3-4-2014 Electronic railway equipment - Train communication network （TCN ） - Part 3-4: Ethernet Consist Network （ECN ）标准，其典型拓扑结构有以下5种。

图1 城轨列车实时以太网拓扑分层结构车辆级网络列车级网络ETBNETBNECN ECNEDEDEDED ED ED（2）双归属线性拓扑结构，如图3所示。

该拓扑结构的优点是：交换机之间存在2条独立且互为冗余的物理通信链路，若一路发生故障，则另一路仍可传输数不会造成通信中断；缺点是：若2条独立链路同时发生故障，则将导致数据丢失。

（3）环形拓扑结构，如图4所示。

该拓扑结构的优点是：单物理链路故障时，可自动切换传输路径，从而增强数据传输的可靠性。

缺点是：若网络中存在2个（5）双归属梯形拓扑结构，如图6所示。

该拓扑结构的优点是：形成梯形网络结构，进一步增强了网络整体的连通性，任一通路的故障均不影响ED 间的通信；缺点是：若网络中出现线路虚接的情况，可能导致拓扑频繁切换，而且梯形拓扑结构的软件复杂，布线繁多。
