接地摇表使用方法说明书及各个场合接地电阻

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

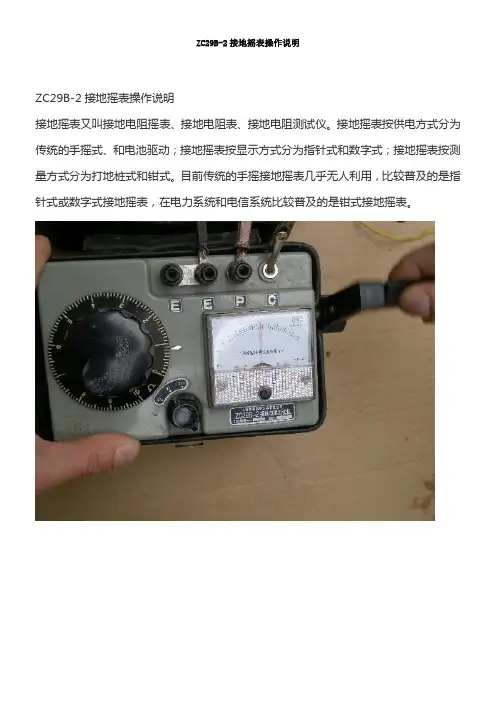

以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于12 0°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。

(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。

(6)用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0点处有微小的左右摆动是正常的。

(7)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。

严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。

(8)测量仪表使用后阻值档位要放置在最大位置即x10档位。

整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏。

接地要求和接地电阻标准交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。

2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。

3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。

4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。

低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。

高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。

配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。

电气装置的接地电阻，应符合下式要求：6kV～10kV线路接地故障快速诊断与处理（235000 安徽省淮北供电公司梁旗）我公司有11座35 kV 变电站，6-10 kV 配电网是电力系统的重要组成部分。

由于6-10 kV线路走廊下树木丛林众生，遇到大风、雷雨等恶劣天气，线路接地现象极为频繁。

据200I4，20o5年不完全统计，我公司6～10 kV线路故障中，超过一半的原因都是线路接地故障导致停电的。

不仅给用户造成影响和不便，也给供电企业造成了损失。

下面就6～10 kV线路单相接地故障的特点、故障判断和处理方法作一综合阐述。

1. 6-10 kV 线路单相接地的特点1．1 当6～10 kV配电网系统发生单相接地故障时，变电站绝缘监察装置的警铃报警，母线接地光字牌灯亮。

1．2 接地故障相电压会降低或者接近零，另外两相电压会大于相电压或者接近线电压。

如果接地相电压指示稳定，表明线路是稳定接地，反之电压表指针来回摆动，表明线路是间歇接地。

1．3 若6～10 kV线路发生弧光接地产生过电压时，非故障相电压会上升很高，可能将电压表指针打满表头，甚至会烧断电压互感器熔断器熔体。

2. 6～10 kV 线路单相接地故障的判断2．1 根据实际经验，若电压互感器高压侧熔断器有一相熔断发出接地信号，另外两相电压升高，线电压不变，则表明是单相接地故障。

2．2 6～10 kV线路因单相导线断线，大负荷单相设备启动投运等，也会因三相负荷严重不平衡，从而导致中性点电压升高，此时绝缘监察装置也会发出接地信号，但电网并没有发生接地。

2．3 在给母线充电合闸时，由于励磁感抗与对地电抗产生铁磁谐振而产生过电压，也会发出接地信号，而系统并没有发生接地故障。

2．4 因变电站母线或架空线路的不对称排列，线路中有一相熔断器熔断等，会造成三相对地电容不平衡，从而造成中性点电压升高发出接地信号，这时系统并没有接地。

2．5 当6～10 kV线路遭遇雷击时，故障相会产生弧光接地，而非故障相电压会升高，这时的绝缘监察装置会发出接地信号，实际电网并没有接地。

3. 6-10 kV 线路单相接地故障处理3．1 在小电流接地电网运行中，当发生单相接地故障时，绝缘监察装置会发出接地信号，运行值班员应当根据信号和电压表指示，天气情况以及运行方式等进行综合分析，正确判断线路是否确实接地，并及时汇报调度和领导，做好有关记录。

3．2 在进行判断处理时，首先应根据故障特点，判明故障真假；其次要进行电网分析，缩小故障范围，在实际运行时应充分考虑各个部分的负荷平衡，继电保护配合等因素；然后，再检查变电站内部设备有无故障，观察设备绝缘子有无破损，有无闪络放电现象，是否有外力破坏等因素；最后检查电压互感器熔断器熔体是否熔断，避雷器、电缆接头等有无击穿损坏现象。

在确定变电站内部无故障后，可根据线路主次，采取分步瞬时拉闸的方法查找故障线路。

其方法是：先拉开充电备用线路，再拉开较长的线路，然后依次拉开其他6～10 kV线路母线分路断路器，如断开某一路断路器接地信号消失，绝缘监察电压指示恢复正常，即表明该线路有接地故障，再安排消除故障。

3．3 假如瞬时拉开各分路断路器，接地信号依然存在，表明故障线路不在此线路，应立即恢复该线路供电。

但不要把出线全部都断开来查找故障。

因为将所有6-10 kV 出线断路器全部断开，即切除所有出线的对地电容电流，这样会造成系统电容电流大幅度下降，导致残余电流过大，在接地点会产生间歇性弧光放电，引发过电压。

对系统绝缘带来不安全影响。

因此应停一路，查一路，恢复供电后再停另一路。

3．4 接地故障查出后，对一般不重要的用户线路，可停电排除故障，故障排除后方可恢复送电。

如是重要用户线路，应首先转移负荷，做好安全措施后方可停电查找排除接地故障。

10kV线路单相接地故障处理方法探讨要：线路接地故障是配电网最频发的故障，也是配网运行面临的主要问题。

文章在工作实践的基础上通过分析和研究，提出了用2500V绝缘摇表进行10kV线路绝缘监控和接地故障查处的有效方法，具有很强的操作性。

关键词： 10kV线路;接地故障;处理方法0 引言雷雨季节是10kV配网线路故障的多发期，所有故障中最突出的故障是线路接地故障，且查找和处理起来也比较困难。

如果线路长时间接地运行，可能烧毁变电站TV一次侧保险丝，引起值班人员拉闸停电，导致整条10kV馈路停电，更严重的是在接地运行中可能引发人身事故。

宝鸡供电局所属市东供电分局所辖42条10kV线路中有23条分布于黄土丘陵和秦岭山区，地形地貌复杂，属雷电多发区。

2001年前，市东供电分局每年线路接地障碍次数在30次左右，经过认真的统计分析和试验后，总结摸索出了利用绝缘摇表进行10kV线路绝缘监控，进而用于10kV配电线路接地故障查找的处理方法，效果显著。

1 传统处理方法线路接地时，变电站运行人员在听到告警铃响后，会推拉确定具体的10kV 接地馈路，然后电话通知供电站查线。

供电站传统的接地查线处理方法可分为2种:经验判断法和推拉法。

1.1 经验判断法一般情况下，供电站在接到变电站查线通知后，有经验的运行人员会首先分析故障线路的基本情况:线路环境（有无存在未及时处理的树害）、历史运行情况（原先经常接地）等，判断可能引起的接地点，然后去现场进行确认。

但在不掌握线路情况或线路分段较少的情况下，一般直接将运行人员分组对线路进行逐杆逐设备全面巡视，直至发现接地点。
