隧道拱墙二衬施工技术交底

山西中南部铁路通道ZNTJ—4标刘家垣隧道进口二衬技术交底交底人：复核人：接受人：中国葛洲坝集团股份有限公司山西中南部铁路通道ZNTJ—4标项目经理部三分部隧道二次衬砌施工技术交底一、施工方法隧道拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注，振捣器捣固。

挡头模采用钢模或木模。

混凝土浇筑通过台车工作窗分层下料左右对称进行，防止钢模台车偏移。

灌筑拱顶部混凝土时，利用台车内拱顶上料孔进料，在拱顶外侧端头板预留观察孔，混凝土由内向外灌筑，确认拱顶砼灌满后封端头模板。

砼生产采用自动计量拌合站拌合，砼拌合站设置应满足冬季施工要求。

二、施工程序施工工艺流程：仰拱施工→铺设防水板→绑扎钢筋→台车就位模板固定→安装止水带、止水条→混凝土浇筑→拆模→养护1、二次衬砌施作应符合以下要求：（1）隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱顶下沉速度小于0.15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。

（2）围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态，此时二次衬砌应予以加强。

2、二衬每板混凝土浇筑前，测量人员及技术人员要共同进行中线、高程测量放样。

校核台车内拱顶标高和隧道中线及两侧净空宽度。

二次衬砌前应用激光断面仪检查初期支护内轮廓断面，发现欠挖应及时处理。

隧道初次二衬施工需项目部测量工程师对台车就位情况进行放样复核后方可施工。

3、根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。

起动电动机使衬砌台车就位。

涂刷脱模剂。

4、起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。

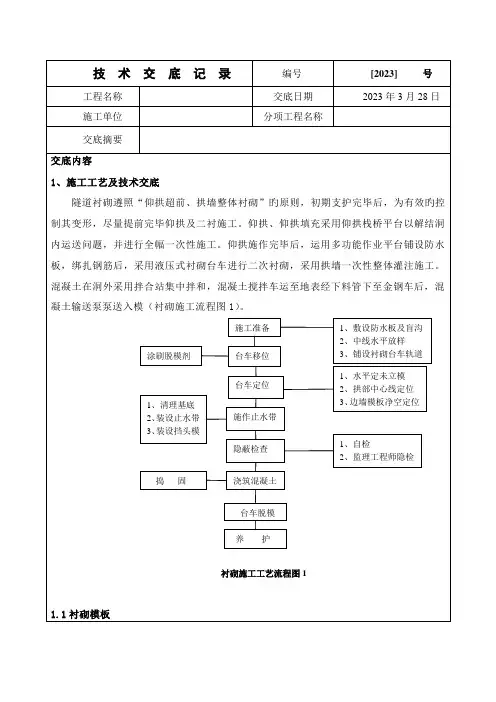

二次衬砌施工技术交底隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

一、仰拱、填充砼浇筑仰拱、填充的开挖每循环只能施工6米长，按隧道宽度的一半施工，仰拱标高严格按测量技术的交底进行，严禁欠挖，墙角纵向排水管以下的边墙混凝土与仰拱一次浇筑。

在仰拱混凝土达到初凝后，开始安装填充混凝土纵向及横向挡头模，施工填充混凝土（10片石混凝土），片石的抗压强度必须＞30Mpa，每循环填充混凝土纵向采取台阶进行衔接（除变形缝），填充混凝土表面必须与边墙检查井底面顺接，便于矮边墙的施工。

二、矮边墙砼浇筑墙角纵向排水管以上到电缆沟盖板底的混凝土在仰拱、填充施工完后，在混凝土达到初凝，才开始施工，矮边墙施工必须用小块钢模板进行施工。

三、隧道中心检查井中心检查井必须用加工的定型模板进行施工，必须按检查井的尺寸进行加工，在遇到有中心检查井的位置，检查井和仰拱、填充进行一次浇筑，但在填充范围内的检查井身混凝土必须用25号混凝土进行施工，同时施工检查井内的检查梯钢筋。

四、中心排水管及墙角排水管中心排水管及墙角排水管的位置必须按测量组的测量资料进行施工，要严格控制中心排水管的平面位置与行车道中心线的位置一致，边墙纵向排水管必须与线路平行布置，预留中心排水管的位置必须比设计宽20厘米以上；中心排水管及边墙纵向排水管的纵向坡度必须与线路坡度一致。

五、钢筋制作及安装二次衬砌钢筋根据设计尺寸在钢筋加工样台上成批加工制作，用汽车运输到施工现场绑扎安装成型。

仰拱的钢筋按隧道宽度的半幅进行加工，在隧道的中部进行搭接，搭接长度为25d；搭接必须是错开搭接，错开的距离不能小于50厘米，采取梅花形错开；每循环仰拱箍筋纵向必须预留，便于下道工序的主筋与上道主筋进行联接。

隧道二衬施工技术交底一、施工准备1、衬砌所用原材料的质量及其贮运方式要符合有关规定；2、衬砌混凝土配合比要满足设计；3、检查初期支护断面尺寸符合设计标准要求。

4、防水板、土工布及透水盲管施工符合设计标准要求。

5、二衬结构钢筋间距、排距及施工工艺符合标准要求。

6、施工用机具、拱架、模板台车等必须经过检查，并进行机械试运转；二、施工工艺施工准备环向、纵向透水管件安装土工布、防水板铺设拱部钢筋工程施工防水板破损检测未破损破损合格防水板破损检测预埋件施工合格防水板修补整体式衬砌台车就位不合格检测台车模板及模板标高混凝土搅拌合格合格混凝土浇注异常混凝土运输模板标高及台车监控暂停浇注，调整台车正常浇注至封顶到达强度要求拆模〔一〕、透水盲管挂设1、环向纵向透水盲管设置的间距位置应满足设计要求，环向采用￠ 50 透水盲管间距按10m设置。

纵向两侧边墙设￠80 透水盲管。

每个 8～12m将透水盲管引入侧沟一次。

2、各个隧道在施工过程中可根据本隧道的渗水量大小适当加密环向盲管间距，以满足隧道排水要求。

3、环向纵向透水盲管应紧贴初支面安设，透水盲管应外裹无纺布，防止水泥浆流入、堵塞排水盲管。

〔二〕、防水板施工1、缓冲层铺设一般采用暗钉圈固定并按以下步骤铺设（1〕、铺设前进行放样，弹出标准线进行试铺后确定防水板一环尺寸，尽量减少接头。

（2〕、用带热塑性圈垫圈的射钉将缓冲层平整顺直后得固定在基层上，固定点间距 : 一般拱部 0.5 ～，边墙 0.8 ～1.0m, 底部 1～1.5m, 呈梅花形排列并左右上下排列固定。

〔 3〕、缓冲层接缝搭接宽度搭接不小于50mm，一般仅设环向接缝，当长度不够时，设轴向接缝应确保上部〔靠近拱部一张〕应用下部〔靠近底部一张〕缓冲层压紧，并使缓冲层与初支面紧贴，铺设的缓冲层应平顺，无隆起，无褶皱。

2、防水板铺设应满足以下要求：（1〕、防水板铺设前，应全部检查防水板是否有变色、波纹〔厚度不均〕、斑点、刀痕、撕裂、小孔缺陷，如果存在质量疑虑应进行张拉试验、防水试验和焊缝张拉强度试验，如发现防水板有裂纹、针孔等立即修补好。

隧道二次衬砌施工交底交底内容：1、交底目的为使施工管理人员及现场施工人员熟悉隧道二次衬砌的施工程序、工艺要求、技术标准、质量标准，做到规范施工，保证工程质量，根据施工计划,结合施工设计图纸、现场施工条件和相关的施工规范、技术标准，特对泰山路站站后折返线区间二衬主体施工做以下交底。

2、施工方法及措施1.施工工艺流程隧道基面处理仰拱及边墙防水铺设仰拱及边墙钢筋绑扎仰拱及边墙模板安装仰拱、边墙及填充层佐浇筑拱墙防水铺设及钢筋绑扎钢筋绑扎二衬模板安装二衬碎浇筑及养护背后注浆。

2主要工序质量控制(1)隧道基面处理在二次衬砌施工前，对隧道净空进行检查，以确保二次衬砌厚度。

对不符合要求的进行处理。

欠挖部分按规范要求进行修凿，并做好断面检查记录。

对于超挖且局部不平顺的基面进行修补，保证后续施工质量。

注意事项：1）清底采用人工配合挖机，清底过程中应注意对隧道初支的保护。

2）初支基面集中漏水部位进行注浆堵水，渗水部位做到无滴水、淌水，保证基面干燥、清洁。

3）自拱顶向两侧将基面外露的钢筋头、铁丝、锚管、排管、锚杆等尖锐物切除锤平，并用砂浆抹平顺，不得出现尖锐物。

4）对基面凹凸不平处修凿及用砂浆抹平顺，不平整度最大为30mm,不平整度矢弦比不大于l∕6o5）基面处理完，并经检查验收合格后，方可进行下一道工序施工。

（2）隧道二衬钢筋绑扎隧道二衬采用分段施工，每段约12m,钢筋采取场外加工，人工现场绑扎的方式进行。

仰拱防水保护层达到一定的强度后（一般为浇筑混凝土完成后24h后）开始施作钢筋绑扎。

浇筑段钢筋绑扎施工JI褥：迎水侧保护层50mm,背水侧保护层45mm,先铺外侧环向钢筋，再铺夕M 则纵向钢筋,利用架立筋测设出内侧钢筋位置,先铺内侧纵向钢筋,再铺内侧环向钢筋，最后布设拉钩筋。

注意事项：混凝土保护层采用同等强度垫块（C45）,并与外层钢筋绑扎牢固，按间距Im梅花型摆放；纵横向钢筋采用扎丝隔点绑扎，梅花型布置；拉钩筋安装弯钩角度不得小于135。

隧道二衬施工技术交底隧道二衬施工技术交底一、施工技术交底目的为让施工现场技术员、试验员、质检员及施工班组长明确我合同段隧道施工计划、施工方法、工艺流程、施工技术与质量检验标准，进一步指导和规范隧道二衬施工，针对我合同段的具体情况，特作以下施工技术交底。

二、质量控制目标分项工程自检一次性检验合格率95%，分部、单位工程质量等级合格率100%；交（竣）工验收质量等级评定合格率100%，优良率85%。

三、施工工期总工期：13个月，力争提前完成。

开工日期：2010年7月4日竣工日期：2011年7月31日(按13个月工期推算)四、主要机械设备配置挖掘机、装载机、自卸汽车、凿岩机、潜孔钻、开挖台车、二衬台车、湿喷机、湿喷料车、强制式搅拌机、高压注浆机、电焊机、柴油发电机组、变压器。

五、施工工艺、方法1、施工工序二次衬砌分矮边墙及拱圈衬砌两部分完成一循环，矮边墙采用定型钢模，拱圈采用12米液压台车，加宽段也使用加宽液压台车，人行、车行横洞则采用I20工字钢加定型钢模板，模板尺寸1200×300×10mm。

隧道拱圈衬砌砼根据新奥法原理，在初期支护完成后、根据施工量测，在量测净空变化速率小于0.2mm/d，变形量已达到预计总变形量围岩的80%以上，且变形速率有明显减缓趋势时方可进行，适时衬砌。

在隧道仰拱填充到一定的工作距离，并达到2.5Mpa以上后，即可进行矮边墙砼的施工，矮边墙浇注完毕，即可进行防排水及钢筋安装，砼达到2.5Mpa以上即可进行拱圈砼的施工，拱圈施工的基本程序是：“找平初期支护面、安设防排水设施、安装钢筋、根据测量台车就位、调整台车的各部件到工作状态、封端头模、砼的浇筑”。

2、施工方法1）矮边墙施工施工前准确测量放样，施工好拱脚处防排水，调好支模线及相应的砼高程，而后进行模板的架设，对于有钢筋段，矮边墙顶面应预留钢筋，以和拱圈衬砌钢筋相连接，钢筋预留长度应附合钢筋焊接要求，对于无钢筋段的衬砌，浇注砼时，矮边墙顶面应凿毛，以便与拱圈砼连接成一整体。

交底内容：隧道二衬施工技术交底一、施工工艺1、测量放线，测量人员准确测出洞轴线，并在边墙做好标记，为钢筋绑扎和矮边墙模板安装提供依据。

2、仰拱钢筋绑扎，仰拱钢筋在钢筋加工场按照设计尺寸加工制作成型后，运到现场绑扎，绑扎时严格按照设计图纸控制钢筋的位置、弧度及间距。

主筋及纵向筋搭接：主筋采用机械套筒连接，双面焊5d、单面焊10d、绑扎35d，在同一截面的钢筋接头不能大于50%，焊接接头一定要满焊，不符合要求的一律返工。

3、仰拱边模采用钢模，局部采用木模，支撑一定要牢固，防止振捣时出现跑模现象。

模板安装完成后，在模板上标出砼浇筑标高，防止超高。

二、混凝土工程1、隧道衬砌混凝土采用集中拌和，所用各项材料宜采用自动计量装置按重量投料计算。

混凝土的运输、浇筑及间歇的全部时间不应超过混凝土初凝的时间。

灌注整体式衬砌时宜选用衬砌模板台车或移动式模板台架，并配置混凝土运输设备和混凝土输送泵。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后叫住上一层混凝土时，应按施工缝进行处理。

2、混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

当下层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

3、隧道超挖回填必须符合设计要求。

拱、墙以上1m范围内超挖部分应采用同级混凝土进行回填。

边墙基底应无虚碴杂物及淤泥，边墙基础的扩大部分给仰拱的拱座应结合边墙同时灌注。

4、混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

5、混凝土浇筑完毕后，应按技术方案及时采取有效的养护措施，并符合下列规定：a.应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；b.混凝土浇水养护的时间：对采用普通硅酸盐水泥、硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d；c.浇水次数应能保持混凝土处于保持湿润状态；混凝土养护用水应与拌和用水相同；d.采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并保持塑料布内有凝结水。

二次衬砌施工技术交底衬砌用12m长全液压模板台车拱墙整体浇注，混凝土拌合用有自动计量装置的三料仓混凝土拌合站，混凝土运输用混凝土搅拌运输车，并用混凝土输送泵浇注混凝土。

隧道二次衬砌采用仰拱先行，拱墙全断面整体衬砌，在后行导坑落底后及时施作仰拱及仰拱回填，先进行隧道左洞开始。

一、施工方法混凝土拌合站设在隧道右侧临时用地内，隧道内二次衬砌施工采用1台平移式全液压衬砌台车施作，模板长度12m，混凝土用3M3混凝土输送车运输到洞内，再用HBT60混凝土输送泵泵送入模。

在台车上安装1.5KW的附着式振捣器，间距排距按照2.0m交错布置，混凝土捣固采用插入式振捣器配合附着式振捣器振捣。

其施工工艺见图。

各项质量检查台车就位安装堵头模板台车整修、清理施工准备机械设备检查原材料准备钢筋绑扎防水板、透水管养护拆模混凝土灌注混凝土运输混凝土拌合配合比设计上料、计量制作试件图：衬砌施工工艺示意图二、钢筋工程洞外加工，用平板车运输至洞内，在自制的9米台架上安装。

1、加工车间布置：本工程集中设钢筋加工车间，车间内配调直机、弯曲机、切断机、对焊机等机具。

车间旁分设原材料和半成品堆码场地。

2、钢筋进场验收：钢筋进场后，检查其标牌、质量书是否齐全。

外观质量合格后还须进行力学性能试验。

3、钢筋的配料：进场钢筋选择等尺寸钢筋，减少下料的损耗。

配料时，根据不同的钢筋下料长度。

放实样测出钢筋长度，再给不同长度的钢筋编号，列成配料单，将每一编号的钢筋形状、长度、根数和所用部位写在各块料牌上。

钢筋加工好后分类堆码，挂上料牌，以免混淆。

4、钢筋加工：钢筋加工包括除锈、调直、切断和弯曲四项内容。

⑴除锈：对有铁锈的钢筋一般用手工除锈，对Ⅰ级钢筋在调直中除锈。

⑵调直：采用调直机对钢筋进行调直，要求钢筋平直，无局部曲折。

⑶切断：使用钢筋切断机切断，断料时严格控制长度，允许偏差+10mm。

钢筋断口不得有马蹄形或起弯现象。

⑷弯曲：钢筋一律使用钢筋机械弯曲。

隧道二衬施工技术交底好的，下面是一份关于隧道二衬施工技术交底的示例，希望能帮到你。

隧道二衬施工技术交底一、工程概述本次技术交底适用于[隧道名称]隧道二衬的施工。

该隧道二衬结构采用[衬砌类型]衬砌，厚度为[具体厚度]。

二、施工准备1. 材料准备：按照设计要求准备好衬砌所需的混凝土、钢筋等材料，并确保其质量符合相关标准。

2. 机具准备：配备足够的施工机具，如衬砌台车、混凝土输送泵、振捣器等，并保证其正常运行。

3. 人员培训：对参与施工的人员进行技术培训，使其熟悉施工工艺和安全操作规程。

三、施工工艺1. 基面处理：对初期支护表面进行清理，去除杂物和松动的岩石，保证基面平整、干燥。

2. 防水层铺设：在基面上铺设防水层，确保防水层与基面紧密贴合，无空鼓、破损等缺陷。

3. 钢筋绑扎：按照设计要求进行钢筋绑扎，确保钢筋的位置、间距和保护层厚度符合要求。

4. 模板安装：安装衬砌台车，调整好模板的位置和尺寸，确保衬砌的外形尺寸符合设计要求。

5. 混凝土浇筑：采用混凝土输送泵将混凝土灌入模板内，分层、均匀地进行浇筑，同时使用振捣器进行振捣，确保混凝土密实。

6. 养护：混凝土浇筑完成后，及时进行养护，保持混凝土表面湿润，养护时间不少于 7 天。

四、质量控制1. 严格按照设计要求和施工规范进行施工，确保施工质量。

2. 对原材料进行严格检验，确保其质量符合相关标准。

3. 在施工过程中，加强对基面处理、防水层铺设、钢筋绑扎、模板安装和混凝土浇筑等关键工序的质量控制。

4. 定期对施工质量进行检查，发现问题及时整改。

五、安全措施1. 严格遵守施工现场的安全规定，佩戴好安全防护用品。

2. 对施工机具进行定期检查和维护，确保其安全性能。

3. 在高处作业时，必须系好安全带，防止高处坠落事故的发生。

4. 加强对施工现场的安全管理，设置明显的安全警示标志。

六、环保措施1. 施工过程中产生的废水、废渣等污染物应按照相关规定进行处理，避免对环境造成污染。

一、交底目的为确保隧道二衬施工过程中的安全，预防安全事故的发生，现将隧道二衬施工过程中的安全技术要求进行交底，请全体施工人员认真学习并严格遵守。

二、交底内容1. 施工准备（1）认真阅读施工图纸，了解隧道二衬施工的技术要求和质量标准。

（2）检查施工机械设备、材料、人员是否齐全，确保满足施工要求。

（3）对施工人员进行安全技术培训，提高安全意识。

2. 施工工艺（1）隧道二衬施工应遵循“先墙后拱”的原则，确保施工质量。

（2）混凝土浇筑前，应检查模板、钢筋、预埋件等是否到位，确保安装牢固。

（3）混凝土浇筑过程中，严格控制浇筑速度，防止发生裂缝。

（4）混凝土浇筑完成后，应及时进行养护，保证强度。

3. 安全技术要求（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）施工区域应设置安全警示标志，严禁无关人员进入。

（3）施工过程中，应严格按照操作规程进行作业，防止发生意外。

（4）高空作业人员必须佩戴安全带，并系好保险扣。

（5）施工现场临时用电线路必须符合国家规定，严禁私拉乱接。

（6）施工机械操作人员应持证上岗，确保操作规范。

（7）施工过程中，应密切注意地质变化，发现异常情况立即停止施工，并及时上报。

4. 应急处理（1）发生安全事故时，应立即停止施工，启动应急预案。

（2）及时组织人员救治受伤人员，并向上级部门报告。

（3）对事故原因进行调查，分析原因，采取措施防止类似事故再次发生。

三、交底时间（年月日）四、交底人（姓名）五、接收人（姓名）六、注意事项1. 施工人员必须认真学习本交底内容，提高安全意识。

2. 施工过程中，如发现安全隐患，应及时上报，并采取措施消除。

3. 严格遵守施工规范，确保施工质量。

4. 加强施工现场管理，确保施工安全。

5. 定期对施工人员进行安全教育培训，提高安全技能。

本交底内容仅供参考，具体施工过程中应根据实际情况进行调整。

施工过程中，如遇特殊情况，应及时向上级部门报告，并采取相应措施。

二衬混凝土施工技术交底动画文案简介：隧道二衬混凝土施工技术交底涵盖了工前验收、钢筋安装、模板台车定位、混凝土浇筑、脱模养护及回填注浆等多个关键环节。

关键词：工前验收、钢筋绑扎、模板台车、混凝土浇筑、回填注浆。

1、工前验收隧道拱墙衬砌施工前，检查边墙基地无虚渣、杂物及淤泥，防排水监理验收同意进入下到工序。

根据长铁川工程函〔2023〕180号规定Ⅰ型机械化配套段二次衬砌距离掌子面不大于200米、Ⅱ型机械化配套段二次衬砌距离掌子面不大于190米。

2、钢筋安装与固定施工技术二衬钢筋在加工厂集中加工，运至现场绑扎安装，主筋以机械连接为主。

纵横向钢筋节点及箍筋交叉处绑扎量不小于总量的50%，保证层距及整体稳定性。

进行钢筋安装时，应加设高强度砂浆垫块保证钢筋保护层的厚度。

3、模板台车就位无骨架台车就位前对电气、液压、行走系统检查，对表面打磨清理并涂刷脱模剂。

台车采用“五点定位法”定位。

旋紧边模所有丝杠，保证与矮边墙及上一环混凝土有效搭接并密贴，轮轨处设置防溜车装置。

4、端头模板安装衬砌模板端头采用高分子可视化堵头模板，安装应严实、稳固，防止漏浆、爆模。

5、混凝土浇筑衬砌混凝土施工采用集中拌合、罐车运输、泵送入模的方法。

二衬混凝土自动布料工艺“自下而上、左右对称、分层逐窗浇筑”的原则连续浇注。

混凝土捣固采用插入式振捣器和附着式平板振动器相结合的方式，振捣时要定人定位。

6、脱模脱模时混凝土强度应不小于10MPa或满足设计要求，先由拱顶至两侧拆除端头模板，然后由模板台车操作工操作模板台车，使模板台车面板与混凝土面脱离，完成脱模。

7、养护脱模后即采用喷淋自动养护台车及时保湿养护，养护时间不得低于14天。

8、衬砌背后回填注浆回填注浆采用后退式带模注浆工艺，采用专用的制浆注浆一体机操作，选择微膨胀、高流动性、早强、无泌水等特性的注浆材料。

9、槽道施工根据设计要求，槽道选取预埋方式安装，对应槽道设计位置，拧紧槽道与台车螺栓，确保安装定位允许偏差满足规范要求。
