国外大型数据中心设计简介

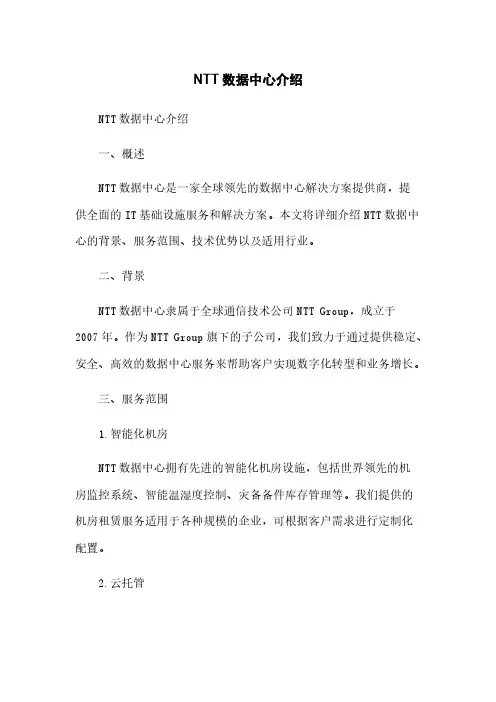

NTT数据中心介绍NTT数据中心介绍一、概述NTT数据中心是一家全球领先的数据中心解决方案提供商，提供全面的IT基础设施服务和解决方案。

本文将详细介绍NTT数据中心的背景、服务范围、技术优势以及适用行业。

二、背景NTT数据中心隶属于全球通信技术公司NTT Group，成立于2007年。

作为NTT Group旗下的子公司，我们致力于通过提供稳定、安全、高效的数据中心服务来帮助客户实现数字化转型和业务增长。

三、服务范围1.智能化机房NTT数据中心拥有先进的智能化机房设施，包括世界领先的机房监控系统、智能温湿度控制、灾备备件库存管理等。

我们提供的机房租赁服务适用于各种规模的企业，可根据客户需求进行定制化配置。

2.云托管NTT数据中心提供云托管服务，为客户提供高度灵活、可扩展的云环境。

我们拥有全球范围的云基础设施，能够实现多云管理和混合云环境的整合，并提供可靠的云安全保障。

3.网络连接NTT数据中心拥有全球最大的互联网骨干网和网络服务平台，可以提供高速、稳定的网络连接服务。

我们提供多种网络连接方式，包括传统的MPLS连接、软件定义网络（SDN）以及云直连等，满足客户对网络的不同需求。

4.数据备份与容灾NTT数据中心为客户提供备份与容灾解决方案，保障数据安全和业务连续性。

我们拥有全球范围的备份中心，提供物理和虚拟环境的数据备份、灾备和恢复服务，确保客户的数据能够在突发情况下及时恢复。

五、技术优势1.安全性NTT数据中心采用多重安全机制，包括严格的门禁管理、视频监控系统、入侵检测与防护系统等，确保客户机房的数据和设备安全。

2.可靠性NTT数据中心拥有双路供电和冗余网络架构，保证客户业务的高可靠性。

我们还提供24/7的技术支持和监控服务，及时发现和解决故障，提供持续稳定的运行环境。

3.灵活性NTT数据中心的服务可根据客户需求进行定制化配置。

我们提供灵活的机房租赁和云托管方案，满足客户在业务增长和变化时的需求。

数据中心简介数据中心是一个集中存储、管理和处理大量数据的设施。

它通常由大型服务器、网络设备、存储设备和其他相关设备组成。

数据中心的主要目标是提供可靠的数据存储和处理能力，以支持企业的信息技术需求。

数据中心的重要性在当今数字化时代变得越来越明显。

随着各种业务活动和应用程序的数字化转型，数据量呈指数级增长。

因此，数据中心的规模和能力也需要不断扩展和提升，以满足日益增长的数据处理需求。

数据中心通常被设计为高度可靠和安全的环境。

它们通常配备了冗余电源系统、冷却系统和网络连接，以确保数据中心的连续运行和数据的安全性。

此外，数据中心还采用了物理和逻辑安全措施，以防止未经授权的访问和数据泄露。

数据中心的功能可以分为三个主要方面：存储、处理和传输。

首先，数据中心提供大规模的存储能力，以容纳海量的数据。

这些数据可以是企业的业务数据、客户数据、交易数据等。

其次，数据中心具备强大的数据处理能力，通过服务器和相关设备执行各种计算任务和数据分析。

最后，数据中心通过高速网络连接，将数据传输给需要访问和使用这些数据的终端设备。

数据中心的应用范围非常广泛。

它们在各个行业中都扮演着重要角色。

例如，在金融行业，数据中心用于处理和存储交易数据、客户数据和风险分析数据。

在医疗行业，数据中心用于存储和管理患者的电子病历和医疗图象。

在零售业，数据中心用于分析销售数据和顾客行为，以匡助企业做出更明智的决策。

随着云计算和大数据技术的发展，数据中心正在经历一系列的变革。

云计算技术使得数据中心能够提供虚拟化的资源和服务，以更高效地满足用户的需求。

大数据技术则使得数据中心能够更好地处理和分析海量的结构化和非结构化数据。

总结一下，数据中心是一个关键的信息技术基础设施，用于存储、处理和传输大量数据。

它们具备高度可靠和安全的环境，以满足不断增长的数据需求。

数据中心在各个行业中发挥着重要作用，支持企业的业务运营和决策。

随着技术的发展，数据中心也在不断演进和创新，以适应新的业务需求和挑战。

随着国内金融业全面对外开放和国内大型企业数据大集中的工作，我们已看到数据中心作为一种物理载体在企业发展和运营中的作用越来越突出，也看到国内很多大型 IT 公司、金融、电信、政府等行业的数据中心在不断地投入建设。

笔者有幸参加了一些大型数据中心项目的设计工作，根据一些项目的体会以及结合手中所掌握的国际国内有关此方面的资料，对数据中心各等级的特性要求作一分析与汇总，供同行参考。

一．关于数据中心的定义数据中心（ Data Center ）通常是指在一个物理空间内实现对数据信息的集中处理、存储、传输、交换、管理，一般含有计算机设备、服务器设备、网络设备、通讯设备、存储设备等关键设备。

数据中心的基础设施 (Data Center Infrastructure) 是指为确保数据中心的关键设备和装置能安全、稳定和可靠运行而设计配置的基础工程，也称机房工程 (Facility Site Engineering) ，数据中心机房工程的建设不仅要为数据中心中的系统设备运营管理和数据信息安全提供保障环境，还要为工作人员创造健康适宜的工作环境。

二．数据中心设计的依据和标准目前国内外与数据中心有关的工程建设标准主要有《电子计算机机房设计规范》（ GB50174-92 ）、《电信专用房屋设计规范》（ YD/T5003-2005 ）、《美国通信工业协会 (TIA) 发布的《 ANSI/TIA-942 – 2005， Telecommunications Infrastructure Standard f or Data Centers （数据中心的通信基础设施标准）》，它们是数据中心建设定位、功能指标、设计技术、施工工艺、验收标准等的具体技术要求与体现。

其中美国通信工业协会 (TIA) 发布的《 ANSI/TIA-942 – 2005 ， Telecommunications Infrastructure Sta ndard for Data Centers （数据中心的通信基础设施标准）》是国际上第一部较为全面地以数据中心为对象的技术规范标准，它为现代的机房工程建设提出了新的设计理念、系统构架与技术指标，并给出了许多的技术与系统的工程建议与指导。

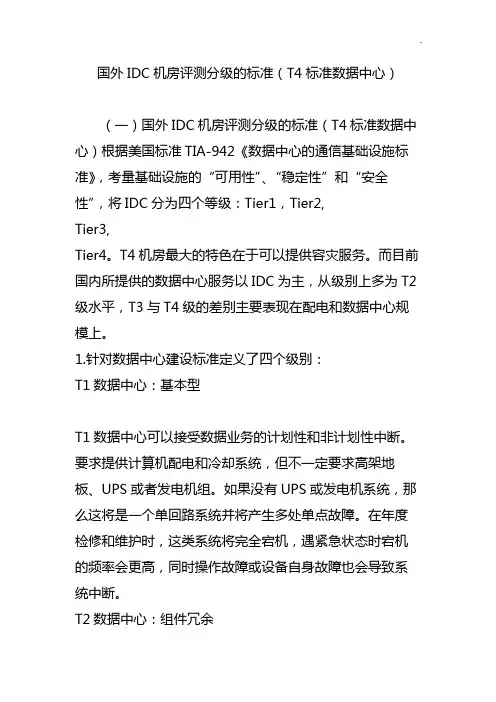

国外IDC机房评测分级的标准（T4标准数据中心）（一）国外IDC机房评测分级的标准（T4标准数据中心）根据美国标准TIA-942《数据中心的通信基础设施标准》，考量基础设施的“可用性”、“稳定性”和“安全性”，将IDC分为四个等级：Tier1，Tier2,Tier3,Tier4。

T4机房最大的特色在于可以提供容灾服务。

而目前国内所提供的数据中心服务以IDC为主，从级别上多为T2级水平，T3与T4级的差别主要表现在配电和数据中心规模上。

1.针对数据中心建设标准定义了四个级别：T1数据中心：基本型T1数据中心可以接受数据业务的计划性和非计划性中断。

要求提供计算机配电和冷却系统，但不一定要求高架地板、UPS或者发电机组。

如果没有UPS或发电机系统，那么这将是一个单回路系统并将产生多处单点故障。

在年度检修和维护时，这类系统将完全宕机，遇紧急状态时宕机的频率会更高，同时操作故障或设备自身故障也会导致系统中断。

T2数据中心：组件冗余T2数据中心的设备具有组件冗余功能，以减少计划性和非计划性的系统中断。

这类数据中心要求提供高架地板，UPS 和发电机组，同时设备容量设计应满足N+1备用要求，单路由配送。

当重要的电力设备或其他组件需要维护时，可以通过设备切换来实现系统不中断或短时中断。

T3数据中心：在线维护（全冗余系统）T3级别的数据中心允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。

计划性的动作包括规划好的定期的维护、保养、元器件更换、设备扩容或减容、系统或设备测试等等。

大型数据中心会安装冷冻水系统，要求双路或环路供水。

当其他路由执行维护或测试动作时，必须保证工作路由具有足够的容量和能力支撑系统的正常运行。

非计划性动作诸如操作错误，设备自身故障等导致数据中心中断是可以接受的。

当业主有商业需求或有充足的预算追加，T3机房应可以方便升级为T4机房。

T4数据中心：容错系统T4级别的数据中心要求支撑系统有足够的容量和能力规避任何计划性动作导致的重要负荷停机风险。

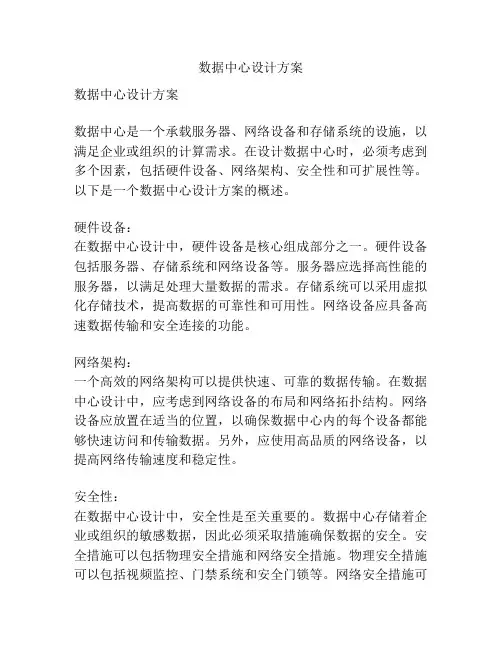

数据中心设计方案数据中心设计方案数据中心是一个承载服务器、网络设备和存储系统的设施，以满足企业或组织的计算需求。

在设计数据中心时，必须考虑到多个因素，包括硬件设备、网络架构、安全性和可扩展性等。

以下是一个数据中心设计方案的概述。

硬件设备：在数据中心设计中，硬件设备是核心组成部分之一。

硬件设备包括服务器、存储系统和网络设备等。

服务器应选择高性能的服务器，以满足处理大量数据的需求。

存储系统可以采用虚拟化存储技术，提高数据的可靠性和可用性。

网络设备应具备高速数据传输和安全连接的功能。

网络架构：一个高效的网络架构可以提供快速、可靠的数据传输。

在数据中心设计中，应考虑到网络设备的布局和网络拓扑结构。

网络设备应放置在适当的位置，以确保数据中心内的每个设备都能够快速访问和传输数据。

另外，应使用高品质的网络设备，以提高网络传输速度和稳定性。

安全性：在数据中心设计中，安全性是至关重要的。

数据中心存储着企业或组织的敏感数据，因此必须采取措施确保数据的安全。

安全措施可以包括物理安全措施和网络安全措施。

物理安全措施可以包括视频监控、门禁系统和安全门锁等。

网络安全措施可以包括防火墙、入侵检测系统和加密通信等。

可扩展性：随着企业或组织的发展，数据中心可能需要扩展。

因此，在数据中心设计时必须考虑到可扩展性。

可扩展性包括硬件可扩展性和网络可扩展性。

硬件可扩展性可以通过增加服务器和存储系统来实现。

网络可扩展性可以通过增加网络设备和调整网络拓扑结构来实现。

总结：数据中心设计方案需要综合考虑硬件设备、网络架构、安全性和可扩展性等因素。

通过选择高性能的硬件设备、设计高效的网络架构、加强安全措施和考虑可扩展性，可以实现一个高效、安全、可靠的数据中心。

大型数据中心机房设计方案为了满足大规模数据处理和存储的需求，大型数据中心机房的设计至关重要。

一套有效的机房设计方案不仅能够提供稳定的运行环境，还能提高能源效率、降低能源消耗以及提高数据安全性。

下面是一份关于大型数据中心机房设计方案的简要介绍。

1. 建筑物选择大型数据中心需要选择一个能够容纳海量服务器、网络设备和配套设施的建筑物。

建筑物的空间应当充足，并且能够满足空调、供电和网络等基础设施的需求。

此外，建筑物需要考虑现代化的防火、防水和防震措施，以确保数据中心的安全。

2. 供电系统供电系统是数据中心正常运行的基础，因此需要设计一套稳定可靠的供电系统。

可以考虑采用多个电源输入，并且引入备用发电机组和UPS（不间断电源）系统，以确保在电力故障时，数据中心能够持续运行。

3. 空调系统为了保持机房内部的适宜温度和湿度，空调系统是必不可少的。

应当采用冷通道和热通道隔离设计，以提高空调系统的效率。

此外，在选择空调设备时，应考虑能耗和噪音控制等问题。

4. 网络与通信大型数据中心需要处理大量的数据流量和网络通信，因此网络和通信设备的设计也是非常关键的。

可以考虑采用高带宽网络交换机和路由器，并且采用冗余设计，以提高网络的可用性和容错能力。

5. 服务器布局服务器是数据中心的核心设备，因此在机房布局时需要合理安排服务器的位置。

可以采用机柜和机架的形式，以提高服务器的密度和管理效率。

此外，还需要考虑服务器之间的散热问题，并确保充足的冷却设施。

6. 安全系统保护数据的安全是大型数据中心的重要任务之一。

可以采用多层次的安全系统，包括防火墙、入侵检测与防御系统（IDS/IPS）、访问控制系统等。

此外，可以考虑采用视频监控系统和生物识别技术来增强安全性。

7. 灾备系统为了应对突发情况和自然灾害，数据中心需要设计一套有效的灾备系统。

可以考虑建立备份数据中心或者选择跨区域的数据冗余存储方案，以确保数据的可靠性和持久性。

8. 环境友好性在设计数据中心机房时，应当考虑到环境保护和能源效率。

IDC基本简介IDC即是Internet Data Center，是基于INTERNET网络，为集中式收集、存储、处理和发送数据的设备提供运行维护的设施以及相关的服务体系。

IDC提供的主要业务包括主机托管(机位、机架、VIP机房出租)、资源出租(如虚拟主机业务、数据存储服务)、系统维护(系统配置、数据备份、故障排除服务)、管理服务(如带宽管理、流量分析、负载均衡、入侵检测、系统漏洞诊断)，以及其他支撑、运行服务等。

对于IDC的概念，目前还没有一个统一的标准，但从概念上可以将其理解为公共的商业化的Internet“机房”，同时它也是一种IT专业服务，是IT工业的重要基础设施。

IDC不仅是一个服务概念，而且是一个网络的概念，它构成了网络基础资源的一部分，就像骨干网、接入网一样，提供了一种高端的数据传输（DataDelivery）的服务和高速接入服务。

IDC发展起源IDC起源于ICP对网络高速互联的需求，而且美国仍然处于世界领导者位置。

在美国，运营商为了维护自身利益，将网络互联带宽设得很低，用户不得不在每个服务商处都放一台服务器。

为了解决这个问题，IDC应运而生，保证客户托管的服务器从各个网络访问速度都没有瓶颈。

IDC不仅是数据存储的中心，而且是数据流通的中心，它应该出现在Internet网络中数据交换最集中的地方。

它是伴随着人们对主机托管和虚拟主机服务提出了更高要求的状况而产生的，从某种意义上说，它是由ISP的服务器托管机房演变而来的。

具体而言，随着Internet的高速发展，网站系统对带宽、管理维护日益增长的高要求对很多企业构成了严峻的挑战。

于是，企业开始将与网站托管服务相关的一切事物交给专门提供网络服务的IDC去做，而将精力集中在增强核心竞争力的业务中去。

可见，IDC是Internet企业分工更加细化的产物。

早期数据中心数据中心在早期巨大房间内的计算产业中是有根源的。

早期的计算机系统操作和维护都复杂，需要一个特殊的环境来操作。

《超大型数据中心冷源群控系统设计与应用》篇一一、引言随着信息技术和网络应用的迅猛发展，超大型数据中心已经成为存储和传输海量数据的核心设施。

冷源系统作为数据中心的重要组成部分，其群控系统的设计与应用直接关系到数据中心的能效、安全与稳定运行。

本文将探讨超大型数据中心冷源群控系统的设计原理、关键技术及其在实际应用中的效果。

二、超大型数据中心冷源群控系统设计原理1. 系统架构设计超大型数据中心的冷源群控系统通常采用分布式架构，通过中央控制器对多个冷源设备进行集中监控与控制。

系统架构包括传感器网络、数据采集与传输模块、中央控制单元以及执行机构等部分。

2. 传感器网络布置传感器网络是冷源群控系统的基础，通过布置在机房、制冷机组、冷却水系统等关键节点的传感器，实时监测温度、湿度、压力、流量等关键参数，为控制策略的制定提供数据支持。

3. 数据采集与传输数据采集模块负责收集传感器网络传回的数据，并进行初步处理。

传输模块将处理后的数据发送至中央控制单元，实现数据的实时共享和远程监控。

4. 中央控制单元中央控制单元是冷源群控系统的核心，它接收数据采集模块发送的数据，根据预设的算法和控制策略，对执行机构发出控制指令，实现冷源设备的智能调控。

三、关键技术及实现方法1. 智能控制算法采用先进的控制算法，如模糊控制、神经网络控制等，根据实时监测的数据，自动调整制冷机组的运行状态，实现能效优化。

2. 故障诊断与预警通过数据分析与模式识别技术，对冷源系统的运行状态进行实时诊断，及时发现潜在故障并发出预警，确保系统安全稳定运行。

3. 能效管理策略制定能效管理策略，根据数据中心的实际负载情况、外部环境温度等因素，动态调整制冷设备的运行模式，降低能耗。

四、应用实践与效果分析1. 应用实践某超大型数据中心采用冷源群控系统后，实现了对制冷机组的智能调控和能效管理。

通过实时监测和数据分析，系统能够自动调整制冷设备的运行参数，确保机房温度的稳定性和能效的最优化。

全球10大数据中心介绍1.中国电信数据中心中国电信数据中心位于内蒙古信息园，是世界上最大的数据中心，据世界数据中心介绍，中国电信数据中心总面积达1070万平方英尺，包含“云计算数据中心、呼叫中心、仓库、办公室和员工生活区”。

据报道，该设施也是世界上最昂贵的数据中心，建成成本超过30亿美元。

有几个因素使呼和浩特成为世界上最大的数据中心的一个吸引人的地方：年平均降雨量超过12年，形成了巨大的水力发电储备，根据数据中心动态数据，“呼和浩特的气候使其成为数据中心枢纽的另一个实际原因。

在平均海拔1050米处，平均温度为6°C（42.8°F），因此“每年最多可进行8个月的自由空气冷却”。

2.中国移动呼和浩特数据中心分期情况：共三期，一期已交付，二期在建，预计2020年完工，每栋机房24200平方米，机房区22200㎡，制冷站2000㎡，设计机架数：52500。

3.Citadel数据中心该仍在等待完工，位于美国内华达州北部的里诺附近。

该发电厂占地720万平方英尺，全面运行后将消耗650兆瓦的电力，其中100%来自可再生能源。

据英国计算机世界（Computer World UK）介绍，Citadel由Switch公司建造并拥有，它利用公司的hyperloop网络向洛杉矶和圣地亚哥提供9毫秒延迟，与公司核心设施的连接为7毫秒。

该设施也是世界上最具创新性的设施之一，其建设和运营中包括260多项专利创新。

4.中国哈尔滨数据中心哈尔滨数据中心位于中国最北端的黑龙江省，是哈尔滨“冰城”中最大的结构。

该设施占地710万平方英尺，由中国移动拥有和运营，是该公司电信数据和云计算的旗舰运营之一。

哈尔滨耗电150兆瓦。

与中国大多数数据中心一样，该中心0%的电力来自可再生能源。

5.挪威科洛斯数据中心欧洲最大的数据中心位于挪威的一个小村庄。

科洛斯数据中心将于2018年第四季度开放，占地650万平方英尺，横跨四层楼，被称为超可扩展数据中心，计划到2027年消耗高达1000兆瓦的电力。

idc机房建设方案随着信息技术的迅速发展，云计算、大数据等新兴技术的兴起，对IDC机房的需求越来越大。

IDC（Internet Data Center）是指为互联网用户提供各种信息技术服务的大型数据中心，它是互联网的基础设施之一。

本文将以IDC机房建设方案为主题，探讨IDC机房的设计、布局和运维等方面。

第一部分：IDC机房设计原则IDC机房的设计需要考虑多个方面的因素。

首先是空间利用率和机房布局。

IDC机房的面积通常都是非常庞大的，但是面积大并不意味着利用率高，因此应该注重合理的空间规划，以充分利用每寸宝贵的空间。

其次是供电和供电质量。

IDC机房是依靠大量的服务器和设备运行的，因此稳定的电力供应是至关重要的。

在设计时，应考虑多条供电回路，以防止意外断电的情况发生。

同时，还需要保证供电的稳定性和纯净度，避免电压波动和电磁干扰对设备的影响。

第二部分：IDC机房布局在IDC机房的布局中，应注重合理的空间划分和设备的排列。

首先是冷热通道的设计。

IDC机房的设备运行会产生大量的热量，为了保证设备的正常运行，需要进行散热。

因此，应合理设计冷气流动的通道，将热量及时排出机房，以确保机房温度的稳定。

其次是牵引线和线缆的布置。

IDC机房内有大量的电缆和数据线路，为了保证设备的正常运行，需要进行合理的布置和标识。

应尽量避免线缆之间的混乱，并进行分类整理，以方便维护和管理。

第三部分：IDC机房运维IDC机房的运维是保证机房正常运行的关键。

首先是设备的监控与维护。

IDC机房内有各种设备，包括服务器、网络设备等，需要进行实时的监控和维护。

应建立完善的设备管理系统，对设备的运行状态和性能进行实时监测，并及时处理异常情况。

其次是安全措施的加强。

IDC机房是存储大量客户数据的地方，因此安全性是非常重要的。

应采取多层次的安全措施，包括物理隔离、访问控制、数据备份等，以保护客户数据的安全。

最后是灾备能力的建设。

IDC机房应具备一定的灾备能力，以应对突发情况。

数据中心建设内容数据中心建设内容随着互联网的迅速发展，数据中心作为承载和处理大规模数据的重要设施，越来越受到各行各业的关注。

数据中心的建设内容涉及到硬件设备、网络架构、安全保障等多个方面。

本文将重点探讨数据中心建设的要点和步骤，以帮助读者更好地了解数据中心建设的内容。

一、机房硬件设备在数据中心的建设中，机房硬件设备是其中的核心组成部分。

机房硬件设备包括服务器、网络交换机、存储设备等，这些设备需要满足高性能、高可用性和高可扩展性的要求。

同时，机房硬件设备的选购应考虑能耗和散热等问题，以降低能源消耗并确保设备的正常运行。

二、网络架构数据中心的网络架构是保证数据传输和交换的基础。

网络架构的设计应具备高带宽、低延迟和高安全性的特点。

在选择网络设备时，应考虑网络协议的支持、传输速率以及网络拓扑结构等因素。

此外，还需要合理规划内部网络和外部网络之间的连接方式，确保数据中心与外部系统的正常通信。

三、电力供应系统数据中心需要大量可靠的电力供应来保证各种硬件设备的正常运行。

电力供应系统的建设应由电源供应、电力保护和备用电源三部分组成。

电源供应应保证稳定可靠的电力输入，电力保护应采用过电压保护、欠电压保护和过载保护等措施来保护设备的安全运行，备用电源则是为了应对紧急情况而准备的备用电力来源。

四、制冷和散热系统数据中心内的各种硬件设备会产生大量的热量，如果不能有效地排出热量，就会导致设备温度过高，进而影响设备的性能和寿命。

因此，制冷和散热系统是数据中心建设不可忽视的一部分。

制冷系统应采用高效的制冷设备和合理的散热布局，确保机房内的温度和湿度在合适的范围内。

五、安全保障系统数据中心的安全保障是数据中心建设的重要环节。

安全保障系统包括入侵监测、防火墙、访问控制等多个方面。

入侵监测系统可以实时监测机房内的异常情况，及时发现并阻止潜在的安全威胁。

防火墙则可以对网络流量进行过滤，保护系统免受网络攻击。

访问控制则用于限制未经授权的人员进入机房区域。

数据中心设计方案是一个复杂且详尽的过程，涉及多个层面和因素。

以下是一个详细的数据中心设计方案，涵盖了基础设施、网络架构、安全、容灾备份等多个方面。

一、项目概述首先，需要明确数据中心的定位、目标、规模以及预期的服务对象。

这有助于为后续的设计工作提供清晰的指导。

二、基础设施层设计1.机房设施：选择符合要求的机房场地，确保具备防尘、防静电、防雷、防震、防火、恒温等特性。

机房内部应合理规划空间布局，包括设备区、操作区、维护区等。

2.网络架构：设计高效、稳定的网络架构，确保数据传输的可靠性和安全性。

根据业务需求，划分不同的网络区域，如核心交换区、接入区、互联网接入区等。

3.服务器配置：根据业务需求选择合适的服务器类型、配置和数量。

确保服务器性能稳定、可靠，能够满足数据处理和存储的需求。

4.系统软件配置：选择合适的操作系统、数据库、中间件等系统软件，确保系统的稳定性和兼容性。

三、信息资源层设计1.数据存储：设计合理的存储方案，包括存储设备的选择、存储容量的规划、数据备份和恢复策略等。

确保数据的安全性和可用性。

2.数据交换：建立统一的数据交换平台，实现不同系统之间的数据共享和交换。

同时，需要制定数据交换的标准和规范，确保数据的准确性和一致性。

四、应用支撑层设计1.应用组件：根据业务需求设计并开发各种应用组件，如数据采集、处理、分析、展示等组件。

确保应用组件的稳定性和易用性。

2.第三方组件：根据需要集成第三方组件，如负载均衡器、防火墙、入侵检测系统等，提升数据中心的安全性和性能。

五、应用层设计1.应用系统开发：根据业务需求定制开发各种应用系统，如数据服务系统、管理系统等。

确保应用系统的功能和性能满足业务需求。

2.企业信息门户：设计并开发企业信息门户，包括内网门户和外网门户，方便用户访问和使用数据中心的各种资源和服务。

六、支撑体系设计1.标准规范体系：制定数据中心运行和维护的标准和规范，确保各项工作的有序开展。

2.运维管理体系：建立完善的运维管理体系，包括监控、告警、故障处理等机制，确保数据中心的稳定运行。

大型数据中心网络的架构设计与优化随着数字化时代的到来，大数据的存储、处理和传输需求愈发迅猛。

大型数据中心网络的架构设计与优化变得至关重要。

在这篇文章中，我们将探讨大型数据中心网络的架构设计与优化方法，以满足不断增长的数据流量和处理需求。

一、架构设计1. 规模化扩展大型数据中心网络的架构设计需要考虑规模化扩展的需求。

随着数据量的增长，网络架构应具备灵活性和可扩展性，以适应未来的需求增长。

其中，可采用模块化设计，使整个网络可以根据需要添加新的模块以扩展容量。

此外，可使用分层设计，将网络划分为多个层级以实现更好的可扩展性。

2. 低延迟和高带宽大型数据中心网络需要实现低延迟和高带宽的要求。

为了减少网络延迟，可以使用高速交换机、光纤等高性能设备。

同时，可采用流量工程技术，有效分配网络带宽，避免网络拥塞。

此外，引入数据包转发优化算法，如ECMP（Equal Cost Multipath）等，以实现负载均衡和优化网络路由，进一步减少延迟。

3. 安全性大型数据中心网络的架构设计要注重安全性。

在云计算和虚拟化环境中，保护数据的安全性至关重要。

网络架构应提供安全的访问控制、身份验证、加密等技术，保护数据免受未授权访问和攻击。

此外，可采用多层次的安全策略，保护网络中的各个节点，避免因某个节点的被攻击导致整个网络被破坏。

4. 可管理性与监控大型数据中心网络的架构设计需要考虑可管理性和监控的需求。

网络架构应提供集中管理和监控的功能，以便管理员能够有效地管理和操作整个网络。

此外，可采用自动化配置和故障检测技术，提高网络的可管理性和稳定性。

二、架构优化1. 网络拓扑优化网络拓扑是大型数据中心网络的基础架构，其优化可以显著提高整体性能。

优化网络拓扑可以通过最小化网络跳数、减少网络瓶颈等方式实现。

例如，采用哈林顿拓扑结构或间隔路由器的机柜式网络架构，可以最小化跳数，提高网络性能。

此外，合理布置网络设备，避免网络拓扑中的瓶颈点，进一步优化网络性能。

海外数据中心分布式冗余配电架构简析作者：郁智华赵雪婷葛玮曹冬民郑华山李潘【序言】相比国内数据中心普遍采用的2N配电架构（2N UPS,2N HVDC 或者HVDC 市电）,海外Colo数据中心在配电架构上另辟蹊径，结合冗余和成本，造就了当红的“分布式冗余配电架构”，亦即DR架构（Distributed Redundancy）。

DR架构常见配置有3N/2、4N/3等。

该架构从系统整体的配置和系统的使用率来看，可视为N 1；但从末端负载的配电路由来看，属于2N架构，即末端设备的2路供电分别来自不同的列头柜和UPS系统。

由于其明显的成本优势，简单明了的架构设计，较好的冗余备份以及模块化快速交付能力正逐渐成为欧美数据中心市场的宠儿；并逐渐在亚太市场推广开来。

本文将介绍两个典型的数据中心分布式冗余架构设计供大家交流和讨论。

【当分布式冗余遇上STS】4N/3配置的分布式冗余架构是当前较为常见的应用。

在实际应用中，部分数据中心会同时在UPS下一级配置STS（见图1）。

图1. 4N/3 分布式冗余 STS如上图所示，该数据中心配电架构正是基于模块化的分布式冗余(4N/3)。

整个系统由4套独立的互不影响的模块组成,每套系统的配电容量为1.5MW，总IT容量可达4.5MW（整体利用率75%）。

该系统可以满足同时在线维护，系统的可靠性宣称可达5个9。

拆开来看，每个模块包含了1个2500kVA的变压器，2250kW的柴发，4000A的ATS，实现一路市电柴油发电机互备；两台750kW 的UPS并机输出，下联2个1200A的UPS输出配电柜；再下一级为6台400kVA的STS，这6台STS的主路来均来自于同一个模块，备路供电来自于其他3个不同的模块，图2进一步解构说明了上述配电关系。

图2. 图解4N/3分布式冗余 STS根据上述设计，可以分析得出不同故障场景下的备份切换逻辑关系。

表1. 分布式冗余架构故障切换逻辑在分布式冗余配电架构设计中，空调系统的配电也得到了充分的考量。
