490QB柴油机设计(配气机构)概论

论述配气机构的功用、组成以及各组成部分的零部件配气机构是一种控制内燃机进、排气的机构，其主要功用是使内燃机按规定的运行规律吸入混合气和排出废气。

配气机构一般由进气阀、排气阀、凸轮轴、摇臂、气门和气门弹簧等组成。

进气阀：用于控制进气流量和进气时间，进气活门又分为开放式活门和闭式活门两类。

开放式进气活门一般采用蝶阀或旋转式进气活门，闭式进气活门一般采用直杆式或间接式气门。

排气活门：用来控制废气排放，排气活门分为机械活门和液压活门两种。

凸轮轴：凸轮轴是连接发动机主轴与配气机构的重要部分，它由凸轮和主轴组成，凸轮的形状可以在行程过程中控制气门的运动。

摇臂：用来转换凸轮轴上的直线运动为气门的旋转运动，其结构一般由滑块、插座和杠杆等组成。

气门：气门主要分为进气门和排气门两种，用于控制燃气进出活门，其优点在于阀门本身没有阻力，开启与关闭时间控制性好。

气门弹簧：气门弹簧用于回收气门和减轻摩擦，其设计考虑到弹性力、寿命和疲劳等因素。

总结来说，配气机构通过进气阀、排气阀、凸轮轴、摇臂、气门弹簧等组成，实现对内燃机的吸入和排出气体进行控制。

在发动机运行中，保持配气机构的灵敏度和准确性，对于提高发动机功率、节约燃料和降低排放都具有重要作用。

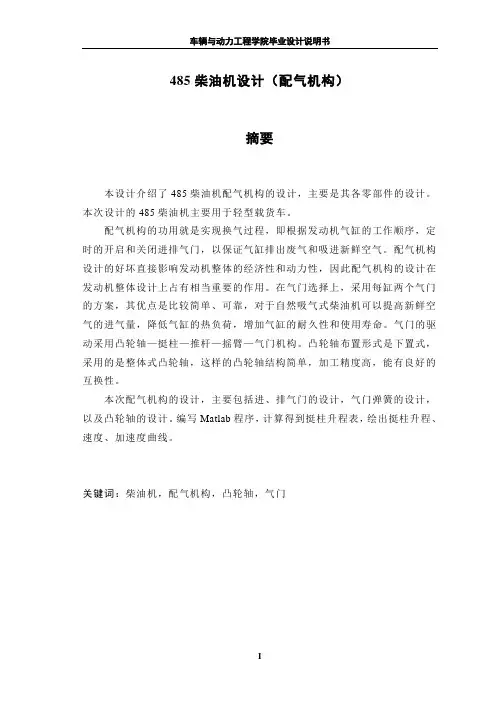

485柴油机设计（配气机构）摘要本设计介绍了485柴油机配气机构的设计，主要是其各零部件的设计。

本次设计的485柴油机主要用于轻型载货车。

配气机构的功用就是实现换气过程，即根据发动机气缸的工作顺序，定时的开启和关闭进排气门，以保证气缸排出废气和吸进新鲜空气。

配气机构设计的好坏直接影响发动机整体的经济性和动力性，因此配气机构的设计在发动机整体设计上占有相当重要的作用。

在气门选择上，采用每缸两个气门的方案，其优点是比较简单、可靠，对于自然吸气式柴油机可以提高新鲜空气的进气量，降低气缸的热负荷，增加气缸的耐久性和使用寿命。

气门的驱动采用凸轮轴—挺柱—推杆—摇臂—气门机构。

凸轮轴布置形式是下置式，采用的是整体式凸轮轴，这样的凸轮轴结构简单，加工精度高，能有良好的互换性。

本次配气机构的设计，主要包括进、排气门的设计，气门弹簧的设计，以及凸轮轴的设计。

编写Matlab程序，计算得到挺柱升程表，绘出挺柱升程、速度、加速度曲线。

关键词：柴油机，配气机构，凸轮轴，气门THE DESIGN OF VALVE TIMING MECHANISMOF 485 DIESEL ENGINESABSTRACTThis thesis introduces the design of valve timing mechanism of 485 diesel engines, mainly the design of its various components. The 485 diesel engine in this design is mostly used in light truck.The function of valve timing mechanism is to realize the exchange process, namely according to engine cylinder working order, ensure that the intake and exhaust valves open and close at the proper time. The valve gear play a direct impact on the economy and power parameters of the engine, therefore, the design of gas distribution agency in the overall design of the engine play a rather important role. Arranging two-valve per cylinder, the advantages are that it is relatively simple, reliable, for the naturally aspirated diesel engines can improve the fresh air into the cylinder, reduce the heat load of the cylinder to increase the durability of the cylinder and use life. The driving mechanism of valves is camshaft, tappet, pushrod, rocker, valve train. Camshaft arrangement is under the form of home-style, using the integral camshaft, such camshafts have simple structure, high precision machining, and good interchangeability.This design, including exhaust valve, intake valve, valve spring, and camshaft. Write Matlab program, calculate tappet lift table, map the curves of tappet lift, speed and acceleration.KEY WORDS: Diesel engine, Valve timing mechanism, Camshaft, Valve目录前言 (1)第一章485柴油机的设计要求 (3)第二章485柴油机工作过程热计算 (6)§2.1485柴油机工作过程热计算已知参数 (6)§2.2485柴油机工作过程热计算 (6)§2.2.1 一般参数的计算 (6)§2.2.2 进排气过程计算 (7)§2.2.3 压缩终点参数计算 (8)§2.2.4 燃烧过程的计算 (8)§2.2.5 膨胀终点参数的计算 (8)§2.2.6 指示参数的计算 (9)§2.2.7 有效参数的计算 (9)第三章485柴油机主要性能参数的选择 (10)§3.1平均有效压力P (10)me§3.2活塞平均速度C (10)m§3.3行程缸径比DS/ (11)§3.4曲柄连杆比LR/ (12)§3.5气缸中心距 (13)第四章配气机构总体布置 (14)§4.1气门数目、布置和驱动 (14)§4.2凸轮轴的布置和传动 (14)第五章气门组的设计 (15)§5.1气门的设计 (15)§5.1.1 气门的工作条件与设计要求 (15)§5.1.2 气门的结构和设计 (16)§5.1.3 气门材料的选择 (19)§5.2气门导管的设计 (19)§5.3气门通路面积的校核 (20)第六章气门弹簧的设计 (23)§6.1气门弹簧概述 (23)§6.2气门弹簧尺寸的确定 (23)§6.3气门弹簧的校核 (28)§6.3.1 气门弹簧的强度校核 (28)§6.3.2 气门弹簧的共振校核 (29)第七章凸轮轴与气门传动件的设计 (31)§7.1凸轮轴的设计 (31)§7.1.1 凸轮轴的设计要求及结构 (31)§7.1.2 凸轮轴尺寸的设计 (31)§7.2挺柱的设计 (35)§7.3推杆和摇臂的设计 (36)结论 (37)参考文献 (38)附录 (39)前言柴油机的发展，已有一百多年的历史，通过这一长时间的不断改进和更新，已经发展到了比较完善的程度。

490QB柴油机设计（配气机构）摘要本设计的发动机机型为490QB柴油机，介绍了490QB柴油机的配气机构设计，配气机构各零件的详细设计。

依照本柴油发动机的设计技术要求，可以确定本柴油机的结构以及相关尺寸。

本机采用 形燃烧室，凸轮轴中置，龙门式机体方案。

为了使本次设计满足设计要求，所以根据燃机工程师手册，对本机进行工作过程热计算，结果表明此次设计满足其经济性和动力性要求。

发动机通过配气机构实现换气，即排出本循环已燃混合气和下一个循环吸入新鲜充量的进气排气过程，对于四冲程发动机来说，从排气门打开到进气门关闭的整个过程为换气过程。

而发动机动力性和经济性的好坏，在很大程度取决于换气过程的完善程度，因此配气机构的设计在本发动机设计中占有相当重的位置。

而配气机构设计的核心为提高充气效率，降低换气损失，进而改善了发动机的经济性和动力性。

设计气门采用双气门方案，即一进一出两气门，双气门方案结构简单，工作可靠，完全满足进排气要求，降低制造成本。

气门的驱动采用凸轮轴—挺住—推杆—摇臂—气门的驱动方案。

凸轮轴采用中置方案，形式为整体式凸轮轴，全支撑，满足强度要求，结构简单，加工精度高，具有很好的互换性。

本次设计主要包括气门弹簧，进排气门，进排气道和凸轮轴设计，而凸轮形状采用函数凸轮设计，由Mat lab程序计算得到挺柱的升程，速度，加速度，绘制曲线。

关键词：柴油机，凸轮，气门THE 490QB DIESEL ENGINE DESIGN（PISTON ANDCONNECTING ROD）ABSTRACTThe design of the diesel engine models for the 490QB introduced 490QB diesel engine valve train design, detailed design of each valve train parts. In accordance with the technical requirements for diesel engines, you can determine the structure and size of the diesel engine. The machine adopts the shape of the combustion chamber, the camshaft position, gantry body program. In order to meet the design requirements of this design, it is based on the internal combustion engine engineer manual process to work on the machine thermal calculations, the results show that the design meets its economy and power requirements.Engine for ventilation through valve body, the discharge of the circulating air and fuel mixture is next cycle inhale fresh charge intake and exhaust, for four-stroke engines, the exhaust valve to open the intake valve closing the whole process of the ventilation process. The engine power and economy is good or bad, to a large extent depend on the degree of perfection of ventilation process, so Valve design occupies very heavy position in this engine design. The core Valve designed to improve volumetric efficiency, reduce ventilation losses, thereby improving the economy of the engine and power. Valve double valve design scheme, namely one into a two-valve, dual valve scheme is simple, reliable, fully meet the requirements of the intake and exhaust, reduce manufacturing costs .Valves driven by the camshaft - tappet - putt - rocker - valve drive solutions. Camshaft scheme used in the home, in the form of the monolithic camshafts, fully supported to meet the strength requirements, simple structure, high precision, with good interchangeability.The design includes valve springs, intake and exhaust valves, and intake and exhaust camshafts road design, and the use of a cam-shaped cam design function, calculated by the Mat lab program tappet lift, velocity, acceleration, plotted.Key words: diesel engine, cam, valve目录前言 (1)第一章整体设计 (2)§1.1 490QB柴油机 (2)§1.2 柴油机的设计 (2)§1.3 设计容和方法 (3)第二章燃机工作过程的热计算 (4)§2.1 一般参数计算 (4)§2.2 进排气过程计算 (4)§2.3 压缩终点参数计算 (5)§2.4 燃烧过程的计算 (6)§2.5 膨胀终点参数的计算 (6)§2.6 指示参数的计算 (7)§2.7 有效参数的计算 (7)第三章配气机构的总体布置 (9)§3.1 气门数目、驱动方式，布置 (9)§3.2 凸轮轴布置和传动方案确定 (9)第四章气门组的设计 (10)§4.1 气门的设计 (10)§4.2 气门导管的设计 (15)§4.3 气门通路面积的校核 (15)第五章气门弹簧的设计 (20)§5.1 气门弹簧的概述 (20)§5.2 气门弹簧的尺寸确定 (20)第六章凸轮轴和气门附件的设计 (26)§6.1 凸轮轴的设计 (26)§6.2 挺柱的设计 (31)§6.3 推杆和摇臂的设计 (32)结论 (33)参考文献 (34)致 (35)附录 (36)前言距第一台燃机诞生，经过100多年的发展，在工程师们孜孜不倦的努力下，发动机不断的得到改进和进步，性能不断得到改进与创新，到今天能为人类社会活动不可或缺的一员，支持着社会的发展与进步，给人们带来了非常大的便捷，近些年，随着柴油机高压共轨、缸直喷、净化等技术的发展，以较低的排放输出强大的动力，有着无可比拟的优势。

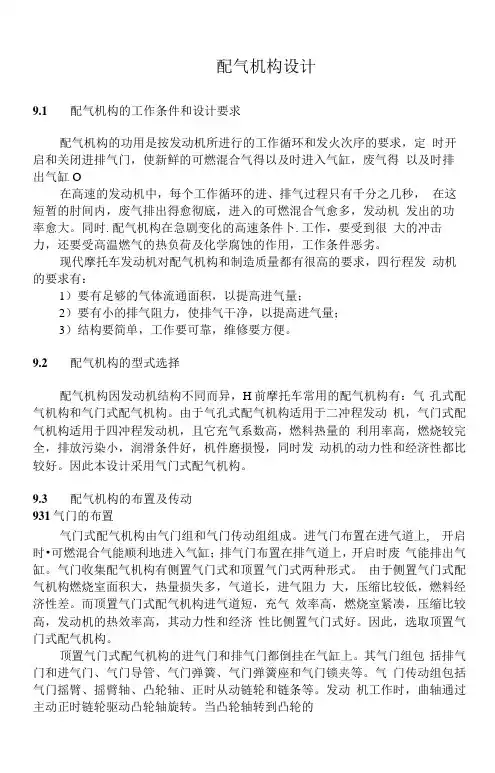

配气机构设计9.1配气机构的工作条件和设计要求配气机构的功用是按发动机所进行的工作循环和发火次序的要求，定时开启和关闭进排气门，使新鲜的可燃混合气得以及时进入气缸，废气得以及时排出气缸O在高速的发动机中，每个工作循环的进、排气过程只有千分之几秒，在这短暂的肘间内，废气排出得愈彻底，进入的可燃混合气愈多，发动机发出的功率愈大。

同时.配气机构在急剧变化的高速条件卜.工作，要受到很大的冲击力，还要受高温燃气的热负荷及化学腐蚀的作用，工作条件恶劣。

现代摩托车发动机对配气机构和制造质量都有很高的要求，四行程发动机的要求有：1）要有足够的气体流通面积，以提高进气量；2）要有小的排气阻力，使排气干净，以提高进气量；3）结构要简单，工作要可靠，维修要方便。

9.2配气机构的型式选择配气机构因发动机结构不同而异，H前摩托车常用的配气机构有：气孔式配气机构和气门式配气机构。

由于气孔式配气机构适用于二冲程发动机，气门式配气机构适用于四冲程发动机，且它充气系数高，燃料热量的利用率高，燃烧较完全，排放污染小，润滑条件好，机件磨损慢，同时发动机的动力性和经济性都比较好。

因此本设计采用气门式配气机构。

9.3配气机构的布置及传动931气门的布置气门式配气机构由气门组和气门传动组组成。

进气门布置在进气道上, 开启时•可燃混合气能顺利地进入气缸；排气门布置在排气道上，开启时废气能排出气缸。

气门收集配气机构有侧置气门式和顶置气门式两种形式。

由于侧置气门式配气机构燃烧室面积大，热量损失多，气道长，进气阻力大，压缩比较低，燃料经济性差。

而顶置气门式配气机构进气道短，充气效率高，燃烧室紧凑，压缩比较高，发动机的热效率高，其动力性和经济性比侧置气门式好。

因此，选取顶置气门式配气机构。

顶置气门式配气机构的进气门和排气门都倒挂在气缸上。

其气门组包括排气门和进气门、气门导管、气门弹簧、气门弹簧座和气门锁夹等。

气门传动组包括气门摇臂、摇臂轴、凸轮轴、正时从动链轮和链条等。

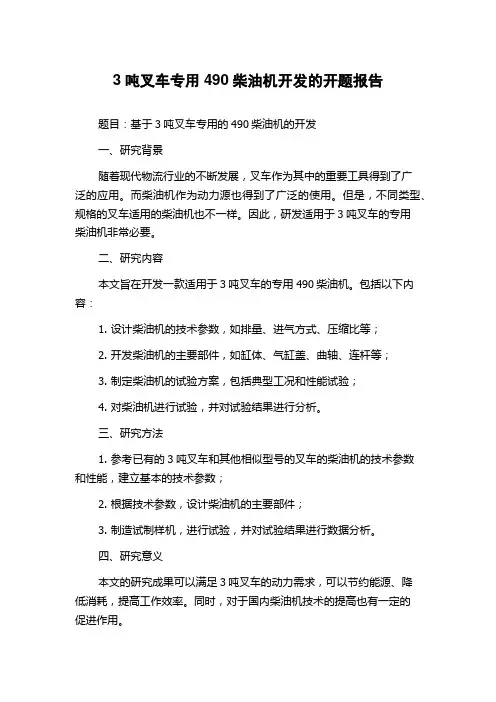

3吨叉车专用490柴油机开发的开题报告题目：基于3吨叉车专用的490柴油机的开发一、研究背景随着现代物流行业的不断发展，叉车作为其中的重要工具得到了广泛的应用。

而柴油机作为动力源也得到了广泛的使用。

但是，不同类型、规格的叉车适用的柴油机也不一样。

因此，研发适用于3吨叉车的专用柴油机非常必要。

二、研究内容本文旨在开发一款适用于3吨叉车的专用490柴油机。

包括以下内容：1. 设计柴油机的技术参数，如排量、进气方式、压缩比等；2. 开发柴油机的主要部件，如缸体、气缸盖、曲轴、连杆等；3. 制定柴油机的试验方案，包括典型工况和性能试验；4. 对柴油机进行试验，并对试验结果进行分析。

三、研究方法1. 参考已有的3吨叉车和其他相似型号的叉车的柴油机的技术参数和性能，建立基本的技术参数；2. 根据技术参数，设计柴油机的主要部件；3. 制造试制样机，进行试验，并对试验结果进行数据分析。

四、研究意义本文的研究成果可以满足3吨叉车的动力需求，可以节约能源、降低消耗，提高工作效率。

同时，对于国内柴油机技术的提高也有一定的促进作用。

五、预期目标1. 设计出一款适用于3吨叉车的专用490柴油机；2. 进行试验验证，满足不同工况下的动力需求；3. 取得良好的效果，为后续工作提供指导和依据。

六、研究方案和进展1. 初步设计完成，进行部件制造；2. 制造完成后进行试验验证；3. 对试验结果进行分析，优化设计；4. 最终确定一套可行的方案。

七、结论本文研究的目标是开发一款适用于3吨叉车的专用490柴油机。

通过不断的试验验证和优化，达到预期目标，取得良好效果。

这对于国内柴油机技术的提高和满足叉车的动力需求都有积极的推动作用。

CA498柴油发动机配气机构设计
王伟
【期刊名称】《汽车技术》
【年(卷),期】2000(000)007
【摘要】综合比较了5种典型汽车用内燃机配气机构的性能,选择出适合CA498高速柴油机的配气机构,CA498采用顶置气门、下置高位凸轮轴、中心固定摇臂、每缸2个气门、预留气门间隙式配气机构.重点介绍了CA498发动机配气机构的总布置设计、结构特点、典型零件的设计难点、工艺特点及材料选择.
【总页数】6页(P12-17)
【作者】王伟
【作者单位】长春汽车研究所
【正文语种】中文
【中图分类】U46
【相关文献】
1.柴油发动机配气机构异响分析 [J], 国义
2.柴油发动机配气机构异响浅析 [J], 国义;周双丰
3.某柴油发动机单阀配气机构性能分析 [J], 岳开国;陆修进
4.某柴油发动机单阀配气机构性能分析 [J], 岳开国;陆修进
5.基于FEV软件柴油发动机配气机构驱动链传动系统选型分析 [J], 王淑坤;徐业锋;尹德兵;赵旭东
因版权原因，仅展示原文概要，查看原文内容请购买。

汽车发动机配气机构6.1配气机构功用：•配气机构是控制内燃机进、排气过程的机构，即呼吸系统。

•按气缸的发火顺序和气缸中的工作过程，适时开启和关闭进气阀及排气阀，进入新鲜空气，排出废气。

工作条件：•转速高，若n=1000，四冲程，500次，以很高而变化的速度工作，惯性力和热负荷大，且润滑不良，零件磨损大。

要求：•定时准确；•有足够大的气体流通面积；•振动，噪音小；•工作可靠，寿命长；•结构简单，维修方便。

6.1配气机构的布置及传动• 配气机构的类型有气阀式，气孔式，气孔-气阀式。

6.1.1气阀式配气机构的布置：按气阀的布置可分为：•顶置式气阀和侧置式气阀按凸轮轴的位置可分为：•上置式凸轮和下置式凸轮。

按曲轴和凸轮轴的传动方式可分为•齿轮传动和链条传动侧置气门式气门机构3、优缺点：曲轴到气门距离近，方便齿轮传动，气门间隙调整方便，但气道拐弯多，流动阻力大，充气效率低，燃烧室扁平，结构不紧凑，容易爆震，压缩比低。

...1、结构特点： 气门布置在气缸体一侧，气门头部朝上，没有摇臂、推杆，下置式凸轮轴，齿轮传动。

...2、工作原理： 正时齿轮副带动凸轮轴转动，转到凸轮桃尖顶起气门挺杆，推动气门克服弹簧预紧力开启。

凸轮基圆与气门挺杆接触时，气门在气门弹簧预紧力的作用下关闭。

...顶置式气阀优点：燃烧室结构紧凑，可减小进，排气系统的阻力。

缺点：传动链的零件多，质量大因而惯性载荷较大。

2．凸轮轴布置形式1）下置式凸轮轴优点：凸轮轴与曲轴距离近，传动方便。

缺点：传动距离远，传动组件多，惯性大，加剧了零件的震动和磨损。

2）上置式凸轮轴优点：凸轮直接作用于摇臂，省去了挺柱和顶杆缺点：曲轴到凸轮轴传动机构复杂。

3）顶置式凸轮轴优点：凸轮轴直接驱动气阀，无惯性载荷的作用。

缺点：气阀杆受侧推力的作用磨损大。

曲轴列凸轮轴传动复杂，，拆装气缸盖也较麻烦。

3．气阀数及布置1）每气缸两个气阀的布置•每缸两阀，总是采用较大的气阀道路面积，且进气阀直径大于排气阀直径。

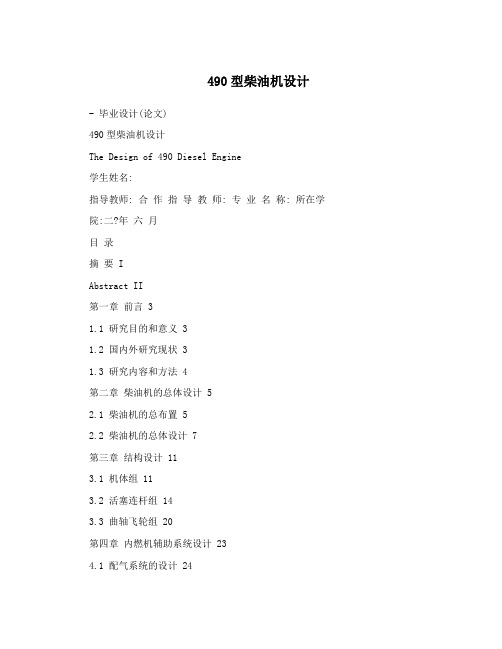

490型柴油机设计- 毕业设计(论文)490型柴油机设计The Design of 490 Diesel Engine学生姓名:指导教师: 合作指导教师: 专业名称: 所在学院:二?年六月目录摘要 IAbstract II第一章前言 31.1 研究目的和意义 31.2 国内外研究现状 31.3 研究内容和方法 4第二章柴油机的总体设计 52.1 柴油机的总布置 52.2 柴油机的总体设计 7第三章结构设计 113.1 机体组 113.2 活塞连杆组 143.3 曲轴飞轮组 20第四章内燃机辅助系统设计 234.1 配气系统的设计 244.2 燃油供给系统设计 264.3 润滑系统设计 284.4 冷却系统设计 304.5 起动系统设计 33第五章结论与建议 345.1 490型柴油机设计结论 345.2 对于490型柴油机的几点改进建议 34致谢 35参考文献 36附录 37490型柴油机纵剖面图490型柴油机横剖面图490型号柴油机性能曲线图摘要490型号柴油机是配套40ps拖拉机以及收割机的首选动力,经过一系列改装和调整后可用于固定排灌动力、发电机组和小型载重汽车上。

这篇论文是关于490型柴油机的整体设计,主要是对490型柴油机的主要运动零件设计以及一些辅助系统的简要设计。

通过热力计算、动力计算以及其它理论计算得到490 型号柴油机的一些性能曲线,并根据性能进行合理的零件设计,从而使490柴油机具备更好的经济性能和动力性能。

本文除了包括曲柄连杆机构的设计外,还包括进排气及配气系统设计,燃油输送及喷射系统设计、冷却系统设计、润滑系统设计。

关键词:490型,柴油机,设计, 热力计算,动力计算Abstract490 model diesel engines are the necessary 40ps tractor as well as harvester's first choice power, after undergoing a series of re-equipping and the adjustment, may use on the fixed irrigation and drainage power, the power set and the small truck. This paper is about 490 diesel engine's overall designs, is mainly to 490 diesel engine's main motion parts designs as well as some servosystem's brief design. Through the thermal design, the power computation as well as other theoretical calculation obtain 490 model diesel engine's some performance curve, and carries on the reasonable components design according to the performance, thus causes 490 diesel engines to have a better economical performance and the power performance. This article besides includes design of crank link motion gear, but also includes design of air admission and exhaust system, design of fuel oil transportation and injection system, design of cooling system, design of lubrication system.Key words: 490,diesel engine,design,thermal calculation, dynamic calculation第一章前言1.1 研究目的和意义内燃机是一种动力机械,它是通过使燃料在机器内部燃烧,并将其放出的热能直接转换为动力的热力发动机。
