设计说明书第一章概述该支架是按MT/T556-1996《液压支架设计规范》、MT312-2000《液压支架通用技术条件》标准进行设计、制造作的。
通过MT312-2000《液压支架通用技术条件》试验合格,能在井下安全使用。
支架型号含义支架最大高度:2.6m支架最小高度:1.6m支架工作阻力:3200kN支架型式: 放顶煤产品类型代号: 液压支架第二章支架的结构及性能ZF3200/16/26(简称ZF26)型放顶煤支架是在认真总结国内外放顶煤技术成果,分析研究各种放顶煤支架特点和使用经验的基础上,由天地科技股份有限公司开采所事业部设计的新型低位放顶煤支架。
第一节支架的适用条件1、可以用于放顶煤工作面,也可用于单一煤层开采工作面;2、作用在于每架支架上的顶板压力不能超过3200KN;3、配套刮板运输机型号前部SGZ-630/220、后部SGZ-630/220;4、配套采煤机型号MG160/380-WD;5、适用煤层倾角不大于15°。
第三节ZF3200/16/26支架的特点及组成一、支架的特点:(1)工作面三机配套,截深为600mm,为了保证截深和有效的移架步距,支架的推移千斤顶的行程定为700mm,拉后溜千斤顶行程定位800mm;(2)支架工作阻力大,对顶煤的支撑、破碎能力加强,提高了坚硬煤层顶煤回收率;(3)支架的前连杆采用双连杆,大大提高了支架的抗扭能力;(4) 放煤机构高效可靠;后部输送机过煤高度高,增加了大块煤的运输能力,尾梁向上向下回转角度大,增加了对煤的破碎能力和放煤效果;(5) 尾梁-插板机构采用小尾梁-插板机构,运动灵活自如;(6) 底座中部为推移机构,推移千斤顶采用正装形式,结构可靠。
推移为短推杆机构,结构简单可靠,重量轻;(7)支架前、后均配置喷雾降尘系统。
二、支架的组成(图1)ZF26液压支架主要由金属结构件、液压元件两大部分组成。
金属结构件有:护帮板、顶梁、掩护梁、尾梁、插板、前后连杆、底座、推移杆以及侧护板等,如图1所示。
ZY12000/22.5/45D型掩护式液压支架使用维护说明书阳泉煤业集团华越机械有限公司2014年9月目录1.说明书概述........................................................... - 4 -1.1说明书的内容 (4)1.2说明书的使用对象 (4)1.3使用本说明书的目的 (4)1.4所有的符号及图标 (5)2.安全说明............................................................. - 6 -2.1关于安全说明 (6)2.1.1操作人员要求............................................................................................................. - 6 -2.1.2安全操作必要条件..................................................................................................... - 6 -2.2安全注意事项 (7)2.2.1基本安全常识............................................................................................................. - 7 -2.2.2储存和运输过程......................................................................................................... - 7 -2.2.3吊装过程..................................................................................................................... - 8 -2.2.4安装过程..................................................................................................................... - 8 -2.2.5操作过程..................................................................................................................... - 8 -2.2.6维护过程..................................................................................................................... - 9 -2.2.7维修液压系统........................................................................................................... - 10 -3.液压支架结构概述 .................................................... - 12 -3.1液压支架型号及其代表意义...................................................................................... - 12 -3.2执行标准...................................................................................................................... - 12 -3.3结构组成 (12)3.4结构特征与工作原理 (12)3.4.1主体结构件 (12)3.4.2防护装置................................................................................................................... - 14 -3.4.3液压系统................................................................................................................... - 15 -4.液压支架的技术特性 .................................................. - 12 -4.1主要性能 (15)4.2产品特点 (15)4.3使用环境条件 (16)4.4工作条件 (16)4.5主要参数 (16)5.支架的验收.......................................................... - 18 -6.存储和运输.......................................................... - 18 -6.1存储 (18)6.2出厂运输 (19)6.3下井运输 (21)6.4井下运输 (21)7.安装、调试.......................................................... - 21 -7.1安装 (22)7.2地面综合试运转 (23)7.3井下试运转 (23)8.操作、维护.......................................................... - 24 -8.1基本要求 (24)8.2支架工岗位责任制 (25)8.3液压支架操作规程 (25)8.3.1准备工作................................................................................................................... - 25 -8.3.2支架操作方式........................................................................................................... - 26 -8.4支架操作的注意事项 (27)8.5液压支架的维护 (28)8.5.1维修准备工作........................................................................................................... - 28 -8.5.2维护工岗位责任制................................................................................................... - 29 -8.5.3维修检修制度........................................................................................................... - 29 -8.5.4支架维护注意事项................................................................................................... - 29 -8.5.5日常维护................................................................................................................... - 31 -8.5.6定期维护................................................................................................................... - 31 -9.液压支架质量检修 .................................................... - 32 -9.1液压支架完好标准(仅供参考) (32)9.2支架的检修 (32)10.液压系统故障检测 ................................................... - 33 -10.1乳化液泵站 (33)10.2立柱 (35)10.3千斤顶 (36)10.4操作阀 (37)10.5液控单向阀 (39)10.6安全阀 (39)10.7其他阀类 (40)10.8辅助元件 (41)11.液压支架随机附图 ................................................... - 42 -ZY12000/30/68D型液压支架安标控制件明细. (77)1.说明书概述(通用部分)本说明书由阳泉煤业集团华越机械有限公司编写。
第一章液压支架主要技术特征第一节支架主要技术参数(1)、支架形式掩护式支架高度 1.8~3.8 m支架宽度 1.65~1.85 m中心距 1.75 m支护强度 1.006 ~1.066 MPa支护初撑力 6413 KN支护工作阻力 8800 KN支架对底板比压(平均)2.03~2.32 MPa操作方式电液控制泵站压力 31.5 MPa运输的外形尺寸(mm)6929×1650(±50)×1800移架速度(s) 单台支架完成一个工作循环时间约8s人行道宽度(mm) 立柱后侧大于550mm(底部)推移行程(mm) 960(移架有效步距865mm)两立柱中心距(mm) 920(2)立柱(2个)型式双伸缩式中心长度(mm) 1420~3280行程(mm)1860(915+945)初撑力(mm) 3206(P=31.5MPa)额定工作阻力(KN) 4400(P=43.2MPa)立柱内径/外径(mm) 360/412中缸内径/外径(mm) 270/340活柱直径(mm) 230(3)平衡千斤顶(1个)内径/外径(mm) 200/240活塞杆直径(mm) 140行程(mm) 495额定推力/拉力(KN) 1357/692(P=43.2MPa)(4)推移千斤顶(1个进口)型式倒装内径/外径(mm) 180/219活塞杆直径(mm) 105行程(mm) 960推溜力/拉架力(KN) 801/529(5)侧推千斤顶(4个)型式内注液内径/外径(mm) 80/102活塞杆直径(mm) 60行程(mm) 200推力/拉力(KN) 159/69(6)抬底千斤顶(1个)型式内注液内径/外径(mm) 125/ 152活塞杆直径(mm) 90行程(mm) 240推力/拉力(KN) 387/186(7)护帮千斤顶(1个)内径/外径(mm) 125/146活塞杆直径(mm) 85行程(mm) 605工作阻力(KN) P=38MPa 466拉力(KN) 207 (8)伸缩梁千斤顶(2个)内径/外径(mm) 100/121活塞杆直径(mm) 100行程(mm) 865工作阻力(KN) P=35MPa 274拉力(KN) 125第二节液压支架适应条件及配套设备该ZY8800/18/38型掩护式液压支架适用于综采工作面。
Z F5300/17/32型放顶煤液压支架ZFG6000/17/32H型放顶煤过渡液压支架使用维护说明书西山煤电(集团)有限责任公司机电厂2013年1月第一章支架的结构及性能ZF5300/17/32型放顶煤液压支架是在认真总结国内外综采技术成果,分析研究各种放顶煤支架特点和使用经验的基础上而开发出的新型液压支架。
该支架通过优化设计,改善了支架的受力状况,提高了支架的使用寿命。
第一节支架的适用条件1.用于放顶煤开采工作面;2.适应倾角小于15°;第二节支架的主要配套设备采煤机:MG250/600电牵引采煤机输送机:SGZ-764/630前部刮板输送机SGZ-764/630后部刮板输送机第三节执行标准1、GB25974.1-2010《煤矿用液压支架第1部分:通用技术条件》2、GB25974.2-2010《煤矿用液压支架第2部分:立柱和千斤顶技术条件》3、GB25974.3-2010《煤矿用液压支架第3部分:液压控制系统及阀》4、MT/T587-2011《液压支架结构件制造技术条件》第四节型号含义Z——液压支架;F——放顶煤;5300——工作阻力为5300kN;17——支架最小高度为1700mm;32——支架最大高度为3200mm。
第五节支架的主要技术特征1.2 立柱、千斤顶技术参数1.2.2推移千斤项:1根1.2.3 护帮千斤顶:1根1.2.5侧推千斤顶3根1.2.6尾梁千斤顶2根1.2.7 插板千斤顶2根1.2.8 抬底千斤顶1根1.2.9 拉后溜千斤顶1根2.1 立柱、千斤顶技术参数2.1.2推移千斤项:1根2.1.3 护帮千斤顶:1根2.1.5侧推千斤顶3根2.1.6尾梁千斤顶2根2.1.7 插板千斤顶2根2.1.8 伸缩梁千斤顶2根2.1.9 拉后溜千斤顶1根第六节支架组成及其作用ZF5300/17/32型放顶煤液压支架主要由金属结构件、液压元件二大部分组成。
金属结构件有:护帮板、前梁、顶梁、顶梁侧护板、掩护梁、掩护梁侧护板、尾梁、插板、前连杆、后连杆、底座和推杆等。
ZY3200/12/29型综采液压支架使用说明书重庆大江工业(集团)有限责任公司2012年5月目录一. 概述二. 支架的组成、用途及特点三. 主要技术特征四. 配套设备五. 主要结构部件及作用六. 液压系统七. 主要液压元件八. 支架的验收、运输及井下安装九. 支架的使用、操作和维护十. 常见故障、原因及处理一、概述ZY3200/12/29型支撑掩护式综采液压支架是根据我国中厚煤层的地质条件,并针对铁煤集团的具体使用条件和特殊要求,在吸收同类型支架优点的基础上而设计的。
该型支架与运输机、采煤机、过渡支架及端头支架配套使用,可实现水平工作面或倾角小于25度的倾斜工作面中厚煤层的割煤、支护、移架和运煤等综合机械化作业,为减轻工人劳动强度,大幅度提高工作面单产,增加经济效益,实现安全生产提供了一种较为理想的综采设备。
该支架为四柱四连杆支撑掩护式型式。
四根立柱支撑顶梁,主要承受顶板的垂直压力;同时通过掩护梁及前、后连杆与底座各自铰接构成四连杆机构,来承受支架所受的水平力和侧向力;顶梁带有护帮板,使得该支架支撑能力大,切顶与防护性能好,支架纵横向稳定性强。
ZY3200/12/29型液压支架主要参数合理,结构比较完善,功能较为全面,纵横向稳定性强;材料及制造立足国内,拆装、检修较方便;液控元件均择优采用国产定型质量可靠的产品,配件供应有充分的保证。
本支架的性能参数较为广泛的适应于国内中厚煤层的地质条件,各局、矿可根据具体条件选择使用。
二、支架的组成、用途及特点ZY3200/12/29型液压支架(外观见附图)主要由金属结构件、液压系统和防倒、调架装置三大部分组成。
主要金属结构件有:护帮板、顶梁、掩护梁、底座、前、后连杆、推杆及侧护板等。
液压控制系统除了立柱、各种千斤顶外,还包括各种液压控制元件(操纵阀组、安全阀、液控单向阀等)和液压辅助元件(管接头件、胶管等)。
防倒、调架装置包括顶梁、掩护梁的左右侧护板及各自的侧推千斤顶、弹簧套筒等。
一、使用环境1.配套工作面为0901综采工作面,工作面倾斜长度为180m(实体煤壁倾斜长度),走向长度为1300m,平均采高4.8m,工作面倾角0~6º;2.矿井属于高瓦斯矿井,煤尘具有爆炸危险性;3.煤层厚度5米,煤层节理、层剪发育,煤质硬度f=2~4;4.顶板与底板:均为泥岩,底板松软,顶板破碎;5.开采措施:综合机械化,倾斜长壁,所有垮落,俯采8—12°6.巷道为拱形断面,运巷、风巷尺寸: 宽度×中心高=4.4×3.5(米)、净宽4.1*3.5m二、工作面配套设备1、采煤机: MG500/1200-WD 1台2、刮板运送机: SGZ900/2×700 1部3、基本支架: ZY6800/24/50 131架4、过渡支架: ZYG6800/24/50A 5架(机头1架,机尾4架)5、过渡支架: ZYG6800/24/50B 2架(机头1架,机尾1架)6、端头支架: ZYT6800/24/50 4架(布置在机头)三、综采工作面基本支架重要技术参数及特性:1、基本支架重要技术参数型式:ZY6800/24/50二柱掩护式液压支架高度: (最底~最高) 2400~5000(mm)宽度: (最小~最大) 1430~1600(mm)中心距: 1500(mm)工作阻力: 6800( KN)推移步距: 600(mm)推溜力/拉架力: 529/801KN平均支护强度(f=0.2): 0.92~0.96MPa平均比压(f=0.2): 2.0MPa泵站压力: 31.5 MPa适应采高: 2800~4800(mm)操纵方式: 手动本架操作重量: 约26.5±3% (t) 2、立柱千斤顶规格参数2.1.立柱型式:双伸缩数量:2立柱缸径(mm):φ340/φ230立柱杆径(mm):φ295/φ210初撑力(KN): 2533(P=31.5MPa)额定工作阻力(KN): 3400(P=42.3MPa)2.2.平衡油缸数量:1油缸缸径(mm):φ200油缸杆径(mm):φ140推力/拉力(KN): 989/504(P=31.5MPa) 推力/拉力(KN): 1330/677(P=42.3MPa)2.3.推移油缸数量:1型式:一般双作用(倒装)油缸缸径(mm):φ180油缸杆径(mm):φ105行程(mm): 750推溜力(KN): 529拉架力(KN): 8012.4.伸缩梁油缸数量:2型式:一般双作用油缸缸径(mm):φ100油缸杆径(mm):φ70行程(mm): 700推力(KN): 247收力(KN): 1262.5.一级护帮板油缸数量:2油缸缸径(mm):φ100油缸杆径(mm):φ70推力/拉力(KN): 247/126(P=31.5MPa) 工作阻力(KN): 298(P=38MPa)2.6.二级护帮板油缸数量:2油缸缸径(mm):φ63油缸杆径(mm):φ45推力/拉力(KN): 98/48(P=31.5MPa)工作阻力(KN): 118(P=38MPa)2.7.侧护油缸数量:4型式:内注液双作用油缸缸径(mm):φ100油缸杆径(mm):φ70行程(mm): 170推力/拉力(KN): 247/126(P=31.5MPa)2.8.抬底油缸数量:1油缸缸径(mm): φ125油缸杆径(mm): φ90推力/收力(KN): 387/186(P=31.5MPa)2.9.液压支架设计和制造旳重要材料2.9.1、支架所用重要钢板型号、比例和重要机械性能:Q690(25%)机械性能:σs≥690Mpa σb≥760MpaQ550(60%)机械性能:σs≥550Mpa σb≥700MpaQ460(10%)机械性能:σs≥450Mpa σb≥600MpaQ345(5%)机械性能:σs≥320Mpa σb≥500Mpa2.9.2、立柱、千斤顶所用钢材型号和重要机械性能:缸筒:27SiMn 重要机械性能:σs≥620Mpa σb≥750Mpa活柱:27SiMn 重要机械性能:σs≥620Mpa σb≥750Mpa2.9.3、销轴用材:30CrMnTi 重要机械性能:σs≥800Mpa σb≥1200Mpa35CrMnSiA 重要机械性能:σs≥850Mpa σb≥1250Mpa四、支架构造特点及规定4.1、顶梁采用刚性整体顶梁构造,顶梁前端带伸缩梁带二级护帮装置。

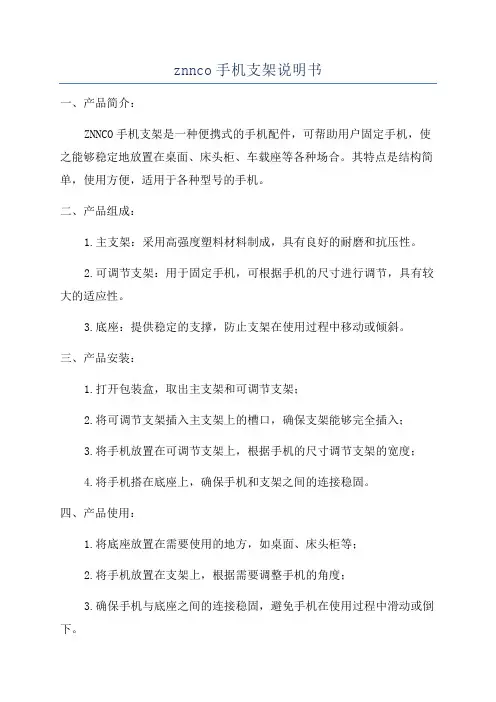

znnco手机支架说明书
一、产品简介:
ZNNCO手机支架是一种便携式的手机配件,可帮助用户固定手机,使之能够稳定地放置在桌面、床头柜、车载座等各种场合。
其特点是结构简单,使用方便,适用于各种型号的手机。
二、产品组成:
1.主支架:采用高强度塑料材料制成,具有良好的耐磨和抗压性。
2.可调节支架:用于固定手机,可根据手机的尺寸进行调节,具有较大的适应性。
3.底座:提供稳定的支撑,防止支架在使用过程中移动或倾斜。
三、产品安装:
1.打开包装盒,取出主支架和可调节支架;
2.将可调节支架插入主支架上的槽口,确保支架能够完全插入;
3.将手机放置在可调节支架上,根据手机的尺寸调节支架的宽度;
4.将手机搭在底座上,确保手机和支架之间的连接稳固。
四、产品使用:
1.将底座放置在需要使用的地方,如桌面、床头柜等;
2.将手机放置在支架上,根据需要调整手机的角度;
3.确保手机与底座之间的连接稳固,避免手机在使用过程中滑动或倒下。
五、产品维护:
1.定期清洁产品表面和支架槽口,避免灰尘或油污沉积;
2.避免产品摔落或受撞击,以免导致损坏;
3.不要将产品放置在高温、潮湿的环境中,以免影响使用寿命。
六、产品注意事项:
1.请勿将手机支架用于超出其承重范围的物品,以免造成损坏;
2.使用过程中请注意手机位置的稳定性,确保连接牢固;
3.请勿将手机支架用于需要高度集中的场合,以免产生不必要的风险;
4.在使用过程中请勿频繁调整手机角度,避免磨损可调节支架。
七、产品售后服务:
1.本产品提供一年免费维修服务,自购买之日起计算;
八、产品销售渠道:。
医疗器械注册产品标准:YZB/国 0511-2003 医疗器械产品注册证号:国食药监械(准)字2006第3460123号产品规格型号:支架直径:8~10(mm)支架长度:40~80(mm)支架标示直径是支架中部的直径。
支架的形状及规格尺寸可依据客户的需求进行相应的调整,按合同订制。
产品技术说明(产品描述):1. 产品的材料:钛镍形状记忆合金。
2. 特点:钛镍形状记忆合金的特性,使它在导管、内窥镜等器械的帮助下,易于到达病变部位,释放出来,恢复其记忆形状,扩张病变部位的通道,达到治疗效果。
这种技术目前在介入领域中得到广泛的应用。
2.1 支架用钛镍形状记忆合金制作,具有良好的生物相容性,介入管腔安全无毒;2.2 支架具有良好的耐腐蚀性,可长期置放;2.3 支架具有良好的柔韧性,能顺应管腔的自然弯曲;2.4 支架具有记忆特性,可在0~50C 下变形至细小易于放置,变形的支架在体温下即自行恢复至原设计的尺寸;2.5 支架具有超弹性,能持久的保持稳定的张力,与管腔壁紧密贴合,维持管腔通畅;产品使用说明:★使用前,请仔细阅读产品使用说明书。
1. 适应症:本产品临床适用于胆道的支撑。
2. 操作说明:1) 使用前,需事先诊断患者的病情是否符合使用本产品的要求,确定使用产品的型号和规格尺寸,以选择适当的支架。
支架长度建议选择超出病变部位两端各1㎝。
2) 操作说明:(1) 常规行经皮穿刺胆管造影(PTCD)或内镜检查,了解病变部位、范围和长度,选择合适型号(直径和长度)的胆道支架。
(2) 产品以无菌与非无菌两种方式提供。
a. 无菌产品:采用环氧乙烷灭菌方法,标签中注明“灭菌日期和有效期至”字样;b. 非无菌产品:标签中注明“产品未消毒,手术前请消毒后使用” 字样。
建议手术前用75%的酒精浸泡15分钟以上消毒,或按内镜消毒规程消毒;(3) 确认支架安装正确且输送器的安全锁锁死(如果有安全锁)。
(4) 根据操作需要,选择经皮肝穿放置支架或经十二指肠放置支架。

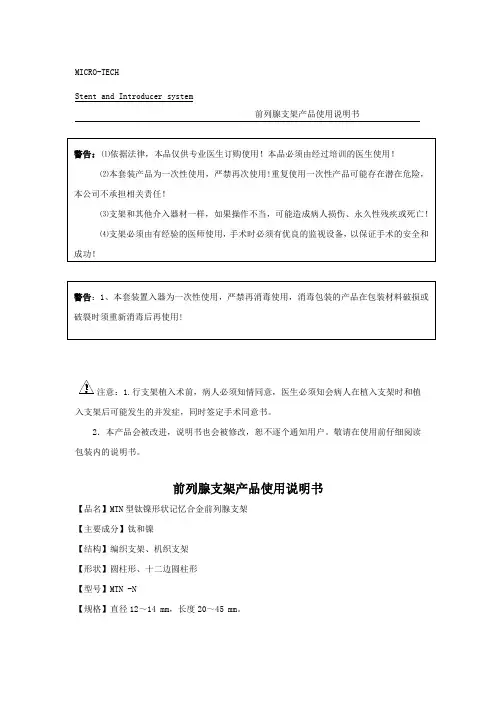

Stent and Introducer system前列腺支架产品使用说明书2.本产品会被改进,说明书也会被修改,恕不逐个通知用户。
敬请在使用前仔细阅读包装内的说明书。
前列腺支架产品使用说明书【品名】MTN型钛镍形状记忆合金前列腺支架【主要成分】钛和镍【结构】编织支架、机织支架【形状】圆柱形、十二边圆柱形【型号】MTN -N【规格】直径12~14 mm,长度20~45 mm。
Stent and Introducer system前列腺支架产品使用说明书【用途】用于因良性病变造成的前列腺尿道狭窄【特点】1、钛镍记忆合金自扩张式尿道支架具有优良的生物相容性和耐腐蚀性,同时具有记忆特性和超弹性。
在0-10℃(或冰水)环境中支架为软化状态,在一定范围内可改变形状,易于放入内径为φ的置入器中。
在人体内(环境温度大于33℃以上)将支架由置入器放出,可恢复到原来形状,产生持续柔和的径向扩张力,作用在尿道狭窄部位,使狭窄部位恢复通畅。
2、支架在体温下具有良好的超弹性,从而能保证尿道通畅又无太多不舒适感。
3、支架两端无尖角或毛刺,显着减少对尿道壁的损伤。
4、支架由六边形改为十二边形,改善了支撑性能和治疗效果;5、使用该产品,疗效显着,并发症少,且操作简单,安全性好,病人痛苦少,耐受性好。
【适应证】药物治疗无效又不宜手术或拒绝手术的单纯性前列腺增生症和前列腺肥大症的患者;多种放、化疗晚期肿瘤病人合并前列腺增生症;外伤性尿道狭窄患者。
【使用方法】1、支架长度选择:一般支架长度要超过狭窄段2~5mm,置入尿道后的支架上端应离膀胱颈部约5mm,下端应距括约肌5mm;2、支架直径选择:应根据患者情况选用不同直径的内支架;3、用枪式前列腺置入器放置支架时应在膀胱镜监视下进行。
安装支架前,准确测量患者前列腺尿道长度,选择合适的支架,行膀胱镜检查,在装有支架并经过消毒的枪式置入器内插入0°~30°角的膀胱镜,在膀胱镜的直视下将置入器经病人尿道口插入到狭窄部位,准确定位后,将支架从置入器中缓缓放出。
镍钛记忆合金自扩张式医用内支架(气道支架)产品使用说明书气道支架为一次性使用,严禁消毒后再次使用。
重新消毒或灭菌将导致因产品的整体结构变形而产生对患者的伤害,病痛甚至死亡。
循环使用或重新加工还可能产生污染产品的危险,或导致患者感染或交叉感染,包括但不仅限于患者间的传染性疾病的传播。
产品的污染将导致患者的伤害,病痛及死亡。
请在标签上标记的有效期之前使用本产品。
1. 使用之前务必阅读使用说明书。
2. 依据法律法规,本产品仅供经过培训的专业医生使用!3. 本产品为一次性产品,严禁再次使用!重复使用一次性产品可能存在潜在危险,本公司不承担任何相关责任!4. 支架和其他医疗器材一样,如果操作不当,可能造成病人损伤、永久性残疾或死亡!使用该支架时必须使用本公司配套置入器。
5. 手术时应有优良的监视和必要的抢救设备,以保证手术的安全和成功!注意:1. 在使用本器械前应全面地了解本器械的技术原理、临床应用范围及与手术相关的各项风险。
2. 对镍钛过敏的患者对本品的植入可能产生过敏反应。
3. 对患有严重肺或心脏疾病的患者必须在慎重考虑后谨慎使用。
4. 行支架植入术前,病人必须知情同意,医生必须知会病人在支架植入过程中的风险和植入支架后可能发生的并发症(如支架移位、支架断裂、穿孔、出血、再狭窄等)。
由于病情的多样性,支架植入后仍有可能发生不可预知的、在本说明书中未列举的其他并发症或副反应,这些并发症或副反应有可能会造成病人损伤、永久性残疾或死亡。
请告知病人全部可能的、包括不可预知的风险并签订手术同意书。
【品名】镍钛记忆合金自扩张式医用内支架(气道支架)【主要成分】支架成分为镍钛记忆合金【支架结构】单丝编织网格形【形状】支架形状为直圆柱形【型号】JSNB【规格】支架直径14mm、16mm、18mm,长度30mm、40mm、50mm、60mm。
【用途】用于因各种恶性病变造成的气管狭窄【规格型号说明】JS NB– XX/XXX规格代号(支架的直径与长度)非涂膜气道支架企业代号(例如:JSNB-10/60表示直径为10mm,长度为60mm的非涂膜气道支架。
ZY10000/26/55型掩护式液压支架使用说明书天地科技股份有限公司开采所事业部二00六年七月第一章支架的结构及性能ZY1000/26/55(简称ZY55)型液压支架(图1)是在认真总结国内外综采技术成果,分析研究各种大采高掩护式支架特点和使用经验的基础上而开发出的新型大采高掩护式液压支架。
该支架的显著特点是:配套、调高范围大,移架速度快,工作面产量高;二是通过优化设计,改善了支架的受力状况,提高了支架的使用寿命;三是采用了电液控制系统,提高了工作面的自动化水平。
第一节支架的适用条件1.用于单一煤层开采工作面;2.适用工作面采高范围为3.5~5.3m;3.作用于每架支架上的顶板压力不能超过10000KN;4.适应煤层倾角不大于10°。
第二节支架的特点及组成一、支架的特点1.单排立柱支撑。
加之平衡千斤顶的作用,支撑合力距离煤壁较近,可较为有效防止端面顶板的早期离层和破坏。
2.平衡千斤顶可调节合力作用点的位置,增强了支架对难控顶板的适应性。
3.控顶距小,顶梁较短,对顶板的反复支撑次数少,减少了对直接顶板的破坏。
4.伸缩比较大,可达到2.1,适应煤层厚度的变化能力强。
5.顶梁和底座较短,稳定性较好,便于运输、安装和拆卸。
6.重量较支撑掩护式轻,投资少。
7.支架能经常给顶板向煤壁方向以推力,有利于维护顶板的完整性。
8.采用电液控制系统,自动化水平高,移架速度快。
9.采用优化设计,确定支架的总体参数和主要部件的结构尺寸,并利用计算机模拟试验进行受力分析和强度校核,确保支架的可靠性。
10.支架的顶梁带有两级护帮板,能对煤帮进行及时支护,有效抑制架前片帮。
11.为了提高支架的可靠性,支架的结构型式和大部分元部件均采用了成熟可靠的技术。
12.支架采用分体底座,有利于底座中档排浮煤,为顺利移架提供保证。
13.采用长推杆机构,充分发挥了推移千斤顶的能力,且确保了推杆的可靠性。
14.底座前端对底板的比压大,一般不适用于软底板的采煤工作面,但本支架配备了抬底结构,可适用于这类工作面。
第一章关于液压支架操作维护手册本说明书旨在帮助你经济、安全地使用我们的产品,它提供了ZZ3000/12/24型支架所有功能的有关指导。
1、本说明书使用于所有与操作或维护支架有关的人员,认真细致地阅读本操作手册,对确保人员和设备的安全至关重要。
所有在工作面工作的人员以及在工作面边缘地带工作的人员都必须阅读本操作手册。
包括的人员有:■负责运输的人员—在顺槽装卸支架的人员—进行支架安装/拆卸工作的人员—负责操作支架的人员,以及负责设备维护及维修工作的人员—监督支架液压控制系统的人员,还包括下述管理人员:■负责指导上述作业的人员,■负责监督上述作业的人员。
2、如果您使用的说明书与支架型号不一致,可能会危及您和他人的安全。
请确保支架型号与说明书上的型号说明一致。
本说明书使用于下列型号的支撑掩护式支架:ZZ3000/12/24型四柱支撑掩护式综采工作面支架的中间架及过渡支架。
3、作为对说明书的补充,特提醒您务必遵守国家有关法规和行业事故预防条例,遵守矿方有关安全规定。
4、本说明书遵守煤炭行业标准MT212-2000《液压支架通用技术条件》规定,如果本说明书有关安全、使用的规定与MT312-2000标准为标准。
5、如果您对本说明书有任何疑问或需解决技术问题,请直接与山西平阳重工机械有限责任公司煤机产品研究所联系。
第二章液压支架概述ZZ3000/12/24型液压支架是为中强福山煤业开发的综采工作面支架,该支架的结构布置、控制系统等都达到了“高产高效”支架的性能要求。
本章介绍支架型式与结构特点、技术参数、主要配套设备、支架在工作面的布置方式及适用范围等重要信息。
一、支架型式与结构特点ZZ3000/12/24型液压支架(如图一所示)在架型上采用四根立柱前后排呈倒“八”字布置,单前连扛、整体后连杆的紧凑型四连杆机构。
该支架主要有伸缩梁、顶梁、掩护梁、前后连杆、底座、推杆等焊接结构件,以及动力油缸、液压控制系统组成;支架的动力油缸包括立柱、推移千斤顶、伸缩千斤顶、撤退千斤顶:控制执行机构为本架液压控制系统。
ZFG10000/25/38H放顶煤过渡支架使用维护说明书天地科技股份有限公司2005年6月目录一、概述二、主要配套设备三、支架结构和主要技术特征四、主要机构及结构件五、液压系统六、支架的运输和工作面安装七、支架的操作和日常维护与故障处理一、概述ZFG10000/25/38H型放顶煤过渡支架是在总结全国近几年使用的放顶煤过渡支架经验的基础上,根据同煤塔山煤田的地质条件的要求,而设计的,也可以在类似的地质条件下使用。
该支架按MT312-2000《液压支架通用技术条件》验收合格,能在井下安全使用。
该支架是按MT/T556-1996《液压支架设计规范》、MT/T815-1999《放顶煤液压支架技术条件》等标准进行设计制作的。
放顶煤过渡支架与采煤机、运输机配套使用。
液压支架的主要功能是支撑和管理顶板、保护运输机并隔离采空区、防止采空区的矸石进入运输机、自行移架、自动推拉机头、机尾运输机,保证操作人员的安全。
它的应用对增加采煤工作面产量、提高劳动生产率、降低成本、减轻工人的体力劳动和保证安全生产起着非常重要的作用。
熟悉支架的操作及维修方法,有利于支架正常作业,减少停机时间,提高生产效率。
另一方面,液压支架的正确使用还要有与之相适应的配套设备及相适应的地质条件。
二、主要配套设备1、乳化液泵站:压力31.5 MPa。
2、采煤机:德国艾柯夫SL5003、刮板输送机:德国DBT前部PF6/1142 配CST 电机功率2×750kW,后部PF6/1342 配CST 电机功率2×850kW。
4、转载机:德国DBT PF6/15425、支架:中部支架:ZF10000/25/38放顶煤支架过渡支架:ZFG10000/25/38放顶煤过渡支架端头支架:ZTZ20000/25/38放顶煤过渡支架三、支架结构和主要技术特征移架步距 800mm泵站压力 31.4MPa操作方式本架操作重量 33976kg/架(2)立柱、千斤顶主要技术参数①立柱: 4根型式:单伸缩缸径: 280mm活柱: 260mm行程: 1269mm工作阻力(P=40.62MPa) 2500kN②推移千斤顶: 1个型式:普通双作用缸径/柱径 180/115mm 行程 850mm推溜力/拉架力 473/798kN③护邦千斤顶: 1个型式普通双作用缸径/柱径 125/85mm 行程 498mm初推力/额定推力(P=31.4/40.62MPa) 385/498KN ④前梁千斤顶: 2个型式普通双作用缸径/柱径 180/115mm 行程 190mm推力/工作阻力(P=40.62MPa) 798/1032KN ⑤侧推千斤顶: 3个型式普通双作用缸径/柱径 80/60mm 行程 200mm推力/拉力 158/69KN ⑥尾梁千斤顶: 2根型式:普通双作用缸径/柱径 200/105mm 行程 810mm初撑力(P=31.4MPa) 986kN工作阻力(P=40.62MPa) 1275kN⑦插板千斤顶: 2个型式普通双作用缸径/柱径 100/60mm 行程 550mm推力/收力 246/158KN ⑧后溜千斤顶: 1根型式:普通双作用缸径/柱径 140/85mm 行程 1000mm推力/拉力 483/305kN ⑨摆梁千斤顶: 2个型式普通双作用缸径/柱径 180/115mm行程 110mm推力/工作阻力(P=40.62MPa) 798/1032KN四、主要机构及结构件1、护邦机构:护邦机构主要是防止片邦功能,在采煤机过后、未移架前,可以伸出对顶板及时支护,移完架后,可以打开护邦板及时支护片邦防止片邦塔落。
