钢管道及钢构件防腐方法

钢结构腐蚀类型及防护方法钢结构建筑具有施工便捷、抗震性能好、可回收等优点，但钢结构易锈蚀，了解防腐类型及防护是非常有必要的。

以下是小编为你整理推荐钢结构腐蚀类型及防护方法，希望你喜欢。

钢结构的腐蚀类型钢结构腐蚀类型有大气腐蚀，局部腐蚀和应力腐蚀。

(1)大气腐蚀钢结构受大气腐蚀主要是由空气中的水和氧等的化学和电化学作用引起的。

大气中的水汽在金属表面形成电解液层，空气中的氧溶于其中作为阴极去极剂，二者与钢构件形成了一个基本的腐蚀原电池。

钢构件表面受大气腐蚀形成锈层后，腐蚀产物会影响大气腐蚀的电极反应。

(2)局部腐蚀局部腐蚀在钢结构建筑中最常见，主要是电偶腐蚀、缝隙腐蚀。

电偶腐蚀主要发生在钢结构不同金属组合或者连接处，其中电位较负的金属腐蚀速度较快，而电位较正的金属受到保护，两种金属构成了腐蚀原电池。

缝隙腐蚀主要在钢结构不同结构件之间、钢构件与非金属之间存在的表面缝隙处，当缝隙宽度可让液体在缝内停滞时发生，钢结构缝隙腐蚀最敏感的缝宽为0.025～O.1mm。

(3)应力腐蚀在某一特定的介质中，钢结构不受应力作用时腐蚀甚微，但受到拉伸应力后，经过一段时间构件会发生突然断裂。

由于这种应力腐蚀断裂事先没有明显的征兆，所以往往造成灾难性后果，如桥梁坍塌、管道泄漏、建筑物倒塌等。

根据钢结构腐蚀机理，其腐蚀是一种不均匀的破坏，腐蚀的发展很快，钢结构表面一旦发生腐蚀，腐蚀的蚀坑会由坑底向纵深迅速发展，使钢结构产生应力集中，而应力集中又会加快钢材的腐蚀，这是一种恶性循环。

腐蚀使钢材的抗冷脆性能下降、疲劳强度降低，导致承重构件在无明显的变形征兆下突然发生脆性断裂，造成建筑物倒塌。

钢结构腐蚀防护方法1、使用耐候钢介于普通钢和不锈钢之间的低合金钢系列，耐候钢由普碳钢添加少量铜、镍等耐腐蚀元素而成，具有优质钢的强韧、塑延、成型、焊割、磨蚀、高温、抗疲劳等特性;耐候性为普碳钢的2~8倍，涂装性为普碳钢的1.5~10倍。

同时，它具有耐锈，使构件抗腐蚀延寿、减薄降耗，省工节能等特点。

管道工程钢管除锈、防腐方法1除锈根据规范，要求对管道采用人工或喷沙除锈，用砂纸、纱布完全除去金属表面的油脂、氧化皮、锈蚀产物等一切杂物，残存的锈斑、氧化皮等引起轻微变色的面积，在任何100×100mm面积上不得超过5%，即表面处理质量达到《涂装前钢材表面处理规范》所规定的Sa2.5级标准。

2防腐除锈后的管子，必须立即进入防腐施工，不得受潮，最好在白天进行。

防腐用原料：1)埋地钢管外壁防腐喷涂APP863防腐涂料，两底两布四面。

2)所有钢管及金属构件内壁喷涂APP864快干，管道防腐涂料两底两面。

涂料的配制：整桶漆在使用前，必须充分搅拌。

使整桶漆混合均匀。

底漆和面漆必须按厂家规定的比例配制。

应先倒底漆或面漆，后缓慢加入固化剂，边加边搅拌均匀。

稀释剂的加入重量不得超过涂料总重的5％。

配好的熟料需熟化30min后方可使用。

涂刷底漆：钢管表面处理合格后应尽快涂底漆，要求涂刷均匀，不得漏刷，每个管子两端各留裸管150mm左右，以便焊接。

涂面漆和缠玻璃丝布：底漆表干或打腻子后，即可涂面漆。

涂刷要均匀，不得漏涂。

涂刷两道底漆后，可缠玻璃丝布，玻璃丝布要拉紧，表面平整，无皱折和鼓包。

压边宽度为20～25mm，布头搭接长度为100～150mm。

玻璃丝布缠绕两遍后即涂第一道面漆，要求漆量饱满，玻璃丝布所有网眼应灌满涂料。

以此顺延喷涂四道面漆。

防腐层的质量检查：①外观：对涂敷过的管子要逐根检查。

要求防腐层表面平整，无皱折和鼓包，玻璃丝布网眼为面漆所涵满。

②厚度：用防腐层测厚仪进行检测，外防腐≥0.6mm，内防腐≥0.3mm。

每20根管抽查1根。

每根测三个相隔一定距离的截面，每截面测上、下、左、右四点，如最薄点低于规定厚度，则为不合格，再抽查2根，其中l根仍不合格时，全部不合格。

③针孔：用5000V电火花检漏仪检测，以不打火花为合格。

每20根抽查l 根。

④粘附力：防腐层固化后（一般需7天），用小刀割开长形切口，用力撕切口处的防腐层，以不易撕开及破坏处管面仍为漆膜所覆盖而不露铁为合格，每20根管抽查l根。

钢结构防腐工艺及方法

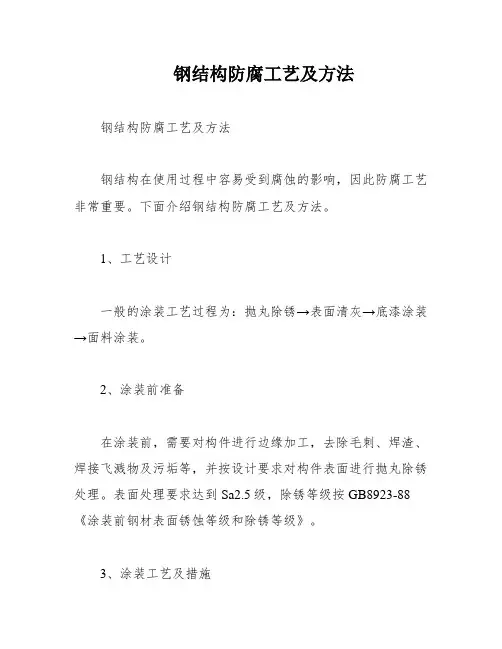

钢结构防腐工艺及方法
钢结构在使用过程中容易受到腐蚀的影响，因此防腐工艺非常重要。

下面介绍钢结构防腐工艺及方法。

1、工艺设计
一般的涂装工艺过程为：抛丸除锈→表面清灰→底漆涂装→面料涂装。

2、涂装前准备
在涂装前，需要对构件进行边缘加工，去除毛刺、焊渣、焊接飞溅物及污垢等，并按设计要求对构件表面进行抛丸除锈处理。

表面处理要求达到Sa2.5级，除锈等级按GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。

3、涂装工艺及措施
1）涂装工艺方案：工厂内涂底漆，面料现场涂装。

2）施工方法：工厂内涂装采用高压无气喷涂机喷涂装，
在工地现场的补涂，面料涂装采用专用喷枪涂装。

4、钢构件涂装工艺控制要点
①施工条件：气温5℃～35℃，相对湿度≤85%，在有雨、雾和较大灰尘条件下不可施工，底材温度大于60℃时暂定施工。

②表面除锈处理后4小时内进行第一道底漆的涂装，焊接部位在24小时之内涂装，否则应作相应的除锈措施。

③喷涂前要对油漆进行充分的搅拌，使油漆混合均匀。

④若前道油漆涂装时间过久，涂后道油漆时应用水砂纸打毛，清除掉表面灰尘污物再涂装，以保证层间附着力。

⑤施工所用工具应清洁平燥，涂漆不得混入水份及其它杂质，油漆现配现用，须在8小时内完成。

⑥漆膜未干化之前，应采取保护措施。

⑦为保证焊缝边角、棱角处等不的漆膜厚度，在进行大面积喷涂之前应先手工刷涂一道。

⑧严格按产品说明书规定的混合配比，稀释剂、喷涂压力、涂装间隔时间参数要求施工。

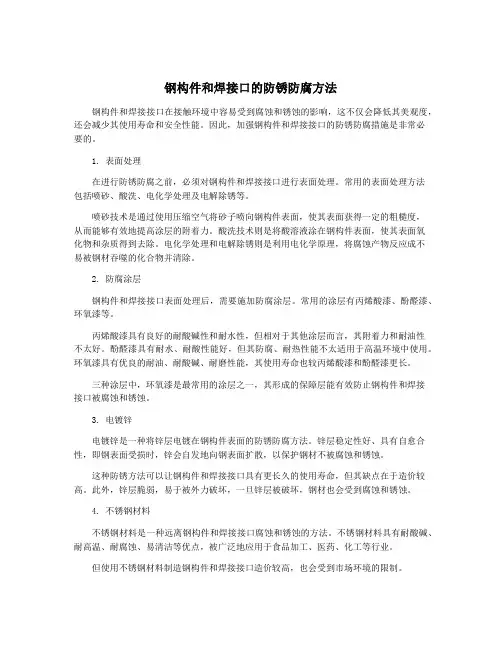

钢构件和焊接口的防锈防腐方法钢构件和焊接接口在接触环境中容易受到腐蚀和锈蚀的影响，这不仅会降低其美观度，还会减少其使用寿命和安全性能。

因此，加强钢构件和焊接接口的防锈防腐措施是非常必要的。

1. 表面处理在进行防锈防腐之前，必须对钢构件和焊接接口进行表面处理。

常用的表面处理方法包括喷砂、酸洗、电化学处理及电解除锈等。

喷砂技术是通过使用压缩空气将砂子喷向钢构件表面，使其表面获得一定的粗糙度，从而能够有效地提高涂层的附着力。

酸洗技术则是将酸溶液涂在钢构件表面，使其表面氧化物和杂质得到去除。

电化学处理和电解除锈则是利用电化学原理，将腐蚀产物反应成不易被钢材吞噬的化合物并清除。

2. 防腐涂层钢构件和焊接接口表面处理后，需要施加防腐涂层。

常用的涂层有丙烯酸漆、酚醛漆、环氧漆等。

丙烯酸漆具有良好的耐酸碱性和耐水性，但相对于其他涂层而言，其附着力和耐油性不太好。

酚醛漆具有耐水、耐酸性能好，但其防腐、耐热性能不太适用于高温环境中使用。

环氧漆具有优良的耐油、耐酸碱、耐磨性能，其使用寿命也较丙烯酸漆和酚醛漆更长。

三种涂层中，环氧漆是最常用的涂层之一，其形成的保障层能有效防止钢构件和焊接接口被腐蚀和锈蚀。

3. 电镀锌电镀锌是一种将锌层电镀在钢构件表面的防锈防腐方法。

锌层稳定性好、具有自愈合性，即钢表面受损时，锌会自发地向钢表面扩散，以保护钢材不被腐蚀和锈蚀。

这种防锈方法可以让钢构件和焊接接口具有更长久的使用寿命，但其缺点在于造价较高。

此外，锌层脆弱，易于被外力破坏，一旦锌层被破坏，钢材也会受到腐蚀和锈蚀。

4. 不锈钢材料不锈钢材料是一种远离钢构件和焊接接口腐蚀和锈蚀的方法。

不锈钢材料具有耐酸碱、耐高温、耐腐蚀、易清洁等优点，被广泛地应用于食品加工、医药、化工等行业。

但使用不锈钢材料制造钢构件和焊接接口造价较高，也会受到市场环境的限制。

综上所述，钢构件和焊接接口的防锈防腐方法多种多样，根据使用环境和材料特点选择合适的防锈方法非常重要。

钢结构锈蚀处理及防腐方法嘿，钢结构锈蚀处理及防腐方法啊，这可挺重要呢。

要是钢结构生锈了，那可麻烦啦。

先说说锈蚀处理吧。

要是发现钢结构有锈了，得赶紧行动起来。

可以用砂纸或者钢丝刷把锈给蹭掉。

这就像给钢结构“搓澡”一样，把那些锈斑都弄掉。

可别偷懒哦，得蹭得仔细点，不然锈没弄干净，后面还是会继续生锈。

要是锈得比较厉害，可能就得用电动工具啦，比如角磨机啥的。

这玩意儿劲儿大，能把锈蹭得更干净。

锈处理完了，还得把钢结构表面清理干净。

不能有灰尘啊、油污啊啥的。

可以用干净的布擦一擦，或者用压缩空气吹一吹。

这就像给钢结构“洗脸”，让它干干净净的。

然后说说防腐方法。

一种常见的方法是刷漆。

选一种好的防腐漆，可别贪便宜买那种质量不好的。

把漆搅拌均匀了，然后用刷子或者喷枪把漆刷在钢结构上。

刷的时候要均匀，不能有漏刷的地方。

就像给钢结构穿了一件“外套”，能保护它不生锈。

还有一种方法是镀锌。

就是把钢结构放在镀锌池里，让它表面镀上一层锌。

这就像给钢结构穿上了一层“铠甲”，能有效防止生锈。

不过这种方法成本可能会高一点。

另外呢，还可以使用防锈剂。

把防锈剂喷在钢结构上，或者浸泡在防锈剂里。

这就像给钢结构涂了一层“保护膜”，能延缓生锈的速度。

我给你讲个事儿哈。

我有个朋友，他家有个钢结构的棚子。

一开始没注意保养，结果生锈了。

后来他按照上面的方法，把锈处理掉，然后刷了漆。

现在那个棚子又跟新的一样啦。

你要是也有钢结构的东西生锈了，就赶紧按照这些方法处理吧，不然锈会越来越厉害，到时候可就不好办啦。

环氧富锌底漆是一种高性能的防腐底漆，主要用于钢结构、钢构件、钢桥、钢管、钢板等金属表面的防腐涂装。

其主要作用是在金属表面形成一层坚固的防腐保护层，防止金属表面受到腐蚀和氧化。

环氧富锌底漆的施工方法如下：
1. 表面处理：首先需要对金属表面进行处理，包括除锈、清洗、打磨等，确保表面干净、光滑、无油污、锈迹等。

2. 搅拌：将环氧富锌底漆按照规定的比例搅拌均匀，确保底漆中的富锌颗粒均匀分布。

3. 涂刷：使用刷子或喷枪将底漆均匀涂刷在金属表面上，确保涂层厚度均匀、无漏涂、无气泡。

4. 固化：底漆涂刷完成后，需要进行固化处理，一般需要在室温下静置一段时间，或者使用加热设备进行加热固化。

5. 粗糙度检查：固化完成后，需要对涂层的粗糙度进行检查，确保涂层表面光滑、无瑕疵。

6. 涂装面漆：最后需要在底漆表面涂装面漆，以增强涂层的耐久性和美观度。

需要注意的是，环氧富锌底漆的施工需要在干燥、无风、无雨的环境下进行，避免底漆受到外界环境的影响。

同时，施工前需要对底漆的质量进行检查，确保底漆质量符合要求。

钢结构施工方法防腐蚀涂层施工技术及注意事项钢结构是现代建筑中常用的一种结构形式，但钢材容易受到腐蚀的侵害，因此在施工中需要进行防腐蚀涂层的施工。

本文将介绍钢结构施工方法防腐蚀涂层施工技术及注意事项。

一、施工方法1. 表面处理：钢结构施工前的表面处理是非常重要的一步。

首先要清除钢材表面的锈蚀、氧化物等杂质。

可以采用喷砂、喷丸等方法进行处理，保证钢材表面光洁无杂质，以利于涂层的附着和保护。

2. 底漆施工：在完成表面处理后，需要施工底漆。

底漆可以增强防腐蚀涂层与钢材表面的粘结力，并提供更好的防腐蚀效果。

根据具体情况选择适当的底漆种类和涂布方法。

3. 防腐蚀涂层施工：在底漆施工完毕后，需要进行防腐蚀涂层的施工。

涂层可以根据要求选择烤漆、喷涂、刷涂等方式进行涂装。

确保涂层均匀、完整，形成一层保护膜，有效防止腐蚀物质对钢结构的侵蚀。

4. 装饰层施工：在防腐蚀涂层施工完成后，可以进行装饰层的施工。

装饰层可以提高钢结构的美观性和耐久性，同时也可以起到更好的防腐蚀作用。

根据具体情况选择适当的装饰材料和施工方法。

二、施工技术1. 材料选择：在进行钢结构防腐蚀涂层施工时，需要选择合适的防腐蚀涂料。

根据钢结构所处环境的特点，选用耐酸碱、耐高温、耐候性好的涂料。

同时，需要注意选用符合国家标准的产品，确保质量和防腐蚀效果。

2. 施工环境控制：施工时需要保持施工环境的适宜条件。

首先要保持室温在适宜的范围内，避免温度过高或过低对涂料的影响。

其次要注意相对湿度的控制，避免过高湿度导致涂料固化不良。

3. 喷涂技术控制：在钢结构防腐蚀涂层施工中，采用喷涂技术可以提高施工的效率和质量。

喷涂时要注意均匀喷涂，避免涂料出现滴落、起皮等问题。

另外，要控制喷涂的涂层厚度，保持涂层的均匀性。

三、注意事项1. 安全措施：在进行钢结构防腐蚀涂层施工时，施工人员需要严格遵守相关的安全操作规程，佩戴好必要的防护用品。

特别是使用有毒化学物质的涂料时，要注意安全处理，避免对人体带来危害。

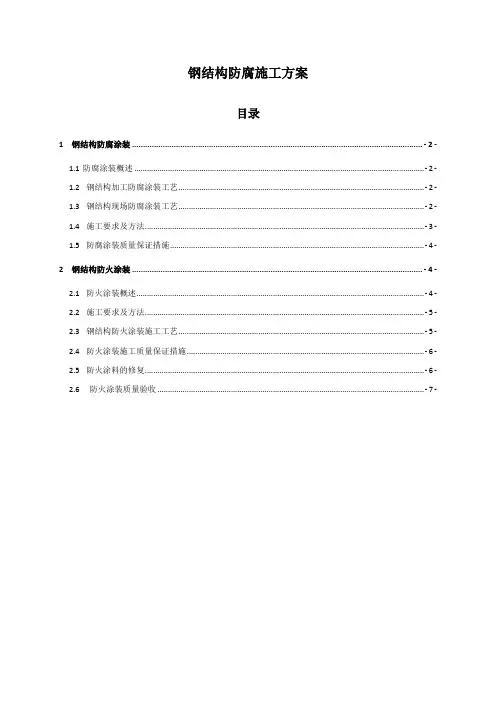

目录1 钢结构防腐涂装 .................................................................................................................................... -2 -1.1防腐涂装概述 (2)1.2钢结构加工防腐涂装工艺 (2)1.3钢结构现场防腐涂装工艺 (2)1.4施工要求及方法 (3)1.5防腐涂装质量保证措施 (4)2 钢结构防火涂装 .................................................................................................................................... - 4 -2.1防火涂装概述 (4)2.2施工要求及方法 (5)2.3钢结构防火涂装施工工艺 (5)2.4防火涂装施工质量保证措施 (6)2.5防火涂料的修复 (6)2.6防火涂装质量验收 (7)1 钢结构防腐涂装1.1防腐涂装概述防腐涂料应满足良好的附着力，与防火涂料相容，对焊接影响小等要求。

防腐涂料采用环氧无机富锌底漆，对室内钢结构且有防火涂料时，刷涂2道，最小总干膜厚度100μm；对室外钢结构除防腐底漆（最小干膜厚度80μm）、最小总干膜厚度150μm，需有中间漆及面漆配套要求。

防腐涂料应通过国内权威机构关于底漆干膜锌含量以及耐老化测试的第三方检测报告。

针对不同环境要求的防腐涂料涂装方案须经设计认可以后方可施工。

钢结构防腐蚀采用的涂料、钢材表面的除锈等级以及防腐蚀对钢结构的构造要求等，应符合《工业建筑防腐蚀设计规范》（GB50046-2008）和《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923-2009）的规定外，尚应满足以下要求。

钢结构表面处理：钢结构在涂装前，必须将构件表面的毛刺、铁锈、氧化皮、油污及附着物彻底清除干净，采用喷砂、抛丸等方法彻底除锈，达到Sa2.5级。

钢结构工程的防腐与涂装前言适用于建筑钢结构工程的防腐与涂装。

一、涂装前的钢材表面处理1、钢材表面的处理的意义和一般规定钢材及钢材构件的表面处理应严格按设计规定的除锈方法进行，并达到规定的除锈等级。

加工的构件和制品，应验收合格后方可进行处理。

钢材表面的毛刺、电焊药皮、焊瘤、飞溅物、灰尘、油污、酸、碱、盐等污染物均应清除干净。

对于保养漆，可根据具体情况进行处理，一般双组份固化保养漆，如涂层完好，可用砂布、钢丝绒打毛，经清理后，可直接涂底漆；但涂层损坏的，必须全部清除掉，否则会影响下一道漆的附着力。

2、油污与旧涂层的清除（1）清除油污的方法，根据工件的大小、工件的性质、油污的种类等因素来决定，常用溶剂清洗或碱液清洗.（2）旧漆层清除通常有机械方法和化学方法两种：机械方法除旧漆：凡是除锈的机械或工具都可以借以除旧漆。

如喷砂、喷丸设备，风动或电动除漆器等都是良好的工器具。

另外，用砂布、钢丝刷、铲刀等手工具，也可以除旧漆。

化学方法除旧漆：对于中、小型构件通常采用碱液除漆法；对于大型构件或构件的局部除漆，则采用刷涂法或涂敷除漆膏。

3、手工和动力工具除锈1、手工除锈。

常用的工具有：尖头锤、铲刀或刮刀、砂布或砂纸、钢丝刷或钢丝束。

该法工具简单，施工方便，但生产效率低、劳动强度大、除锈质量差，影响周围的环境，因此，只有在其他方法均不宜使用时才采用。

2、动力工具除锈。

利用压缩空气或电能为动力，使除锈工具产生圆周式或往复式运动，产生摩擦或冲击来清除铁锈或氧化铁皮等。

动力工具除锈比手工除锈效率高，质量好，是目前一般常用的除锈方法。

3、喷射或抛射除锈钢材的表面进行喷射除锈时，必须使用除去油污和水分的压缩空气。

否则油污和水分在喷射过程中附着在钢材表面，影响涂层的附着力和耐久性。

喷射或抛射的施工环境，其相对湿度不应大于85%，或控制钢材表面温度高于空气露点3℃以上。

湿度过大，钢材表面和金属磨料易生锈。

除锈后的钢材表面，必须用压缩空气或毛刷等工具将锈尘和残余磨料清除干净，方可进行下道工序。

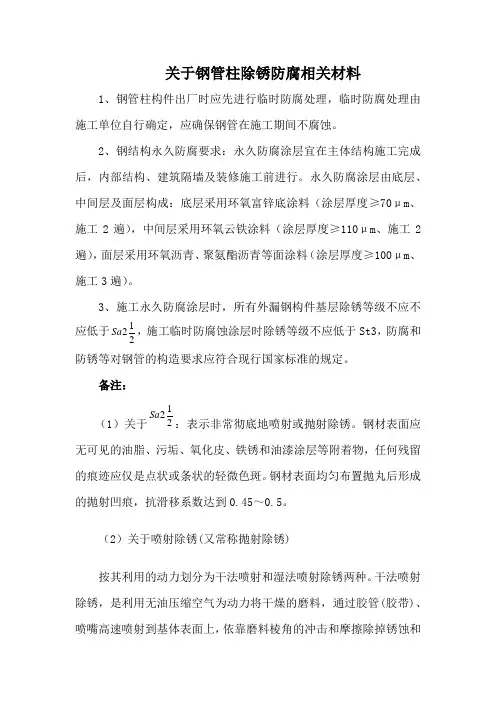

关于钢管柱除锈防腐相关材料
1、钢管柱构件出厂时应先进行临时防腐处理，临时防腐处理由施工单位自行确定，应确保钢管在施工期间不腐蚀。

2、钢结构永久防腐要求：永久防腐涂层宜在主体结构施工完成后，内部结构、建筑隔墙及装修施工前进行。

永久防腐涂层由底层、中间层及面层构成：底层采用环氧富锌底涂料（涂层厚度≥70μm 、施工2遍），中间层采用环氧云铁涂料（涂层厚度≥110μm 、施工2遍），面层采用环氧沥青、聚氨酯沥青等面涂料（涂层厚度≥100μm 、施工3遍）。

3、施工永久防腐涂层时，所有外漏钢构件基层除锈等级不应不应低于2
12Sa ，施工临时防腐蚀涂层时除锈等级不应低于St3，防腐和防锈等对钢管的构造要求应符合现行国家标准的规定。

备注：
（1）关于21
2Sa ：表示非常彻底地喷射或抛射除锈。

钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条状的轻微色斑。

钢材表面均匀布置抛丸后形成的抛射凹痕，抗滑移系数达到0.45～0.5。

（2）关于喷射除锈(又常称抛射除锈)
按其利用的动力划分为干法喷射和湿法喷射除锈两种。

干法喷射除锈，是利用无油压缩空气为动力将干燥的磨料，通过胶管(胶带)、喷嘴高速喷射到基体表面上，依靠磨料棱角的冲击和摩擦除掉锈蚀和
一切杂质，以获得具有一定粗糙度，并能显现出金属本色的表面。

此种方法适用于大面积(或大型设备)。

湿法喷射除锈，是利用高压水为动力，将磨料喷射到基体表面上实现的除锈方法。
