扶壁柱式水池结构设计探讨

水池结构设计特点及问题分析【摘要】这篇文章将重点介绍水池结构设计的特点和问题分析。

在设计水池结构时，需要考虑的因素包括结构的稳固性、材料的选择、以及抗风抗压能力等特点。

针对水池结构设计中可能出现的问题，如漏水、结构不稳定等情况，需要进行深入分析并提出解决方案。

通过对水池结构设计特点和问题分析的研究，可以更好地指导实际工程项目中的设计与施工，保障水池结构的安全稳固，提升工程质量。

最终结论将总结水池结构设计的特点及问题分析，为相关从业人员提供参考和借鉴。

【关键词】水池，结构设计，特点，问题分析1. 引言1.1 水池结构设计特点及问题分析水池是人类生活中常见的建筑结构，用于储存和供应水资源。

在设计水池结构时，需要考虑各种因素，例如水池的形状、材质、容量和稳定性等。

本文将就水池结构设计的特点及问题进行分析。

水池结构设计的特点包括，形状多样化，可以根据需要设计成圆形、方形、椭圆形等不同形状；材质多样化，可以选择混凝土、玻璃钢、塑料等不同材质进行建造；容量灵活性高，可以根据需要进行扩容或缩减；稳定性需考虑地基、抗震等因素，确保水池安全使用。

水池结构设计存在一些问题，材质选择不当可能导致水池老化或破损，容量估算不准确可能导致供水不足或浪费，设计不合理可能导致水池漏水或倒塌。

在设计水池结构时，需要综合考虑各种因素，确保水池结构设计符合要求，安全可靠。

2. 正文2.1 水池结构设计的特点1. 结构合理：水池结构设计要考虑水池的容量、厚度、材质以及支撑结构等因素，确保水池能够安全承载水的重量和外部环境的影响。

2. 耐久性强：水池结构设计需要考虑材料的耐候性、耐腐蚀性和耐磨损性，以确保水池长期使用不会出现破损或漏水的情况。

3. 防水性好：水池结构设计要保证水池的各个连接部位都能有效密封，避免水的渗漏或浪费，确保水池能够保持水质清澈。

4. 美观性强：水池结构设计要考虑水池的外观设计和造型，使其与周围环境融为一体，增加整体美感。

对水池构筑物结构设计的几点看法【摘要】从结构专业角度简述水池构筑物设计中的地下水位确定、伸缩缝设置及设计与施工配合等问题。

标签：水工构筑物；伸缩缝；施工1 前言随着我国经济发展,国家对环境保护的日益重视,各地污水处理工程逐年增多。

作为配套的土建结构专业如何优化设计,在满足给排水工艺要求的前提下,既保证水池构筑物今后的正常生产使用,又降低工程造价,是设计、施工人员面临的共同任务。

下面就设计中经常遇到的一些水池构筑物的问题,提出笔者的一些看法2 设计地下水位的合理确定水池构筑物的设计与地下水位的标高密切相关。

由于地下水位未掌握好而引起结构选型错误及抗浮不够等工程事故也时有发生。

地下水位不仅与结构设计有关，与给排水工艺设计也有关。

根据现行国家设计规范，地下水位应根据地方水文资料，考虑可能出现的最高地下水位。

一般设计均取用水文资料的最高地下水位。

在50年设计基准期内,一般水工构筑物地下水可变作用的取用按“工程结构可靠度设计统一标准”原则确定[1],并不考虑罕遇洪水的偶然作用。

但值得注意误。

设计人员应详实了解工程所在地的水文情况，对未满足设计要求的地质勘察报告要求予以补充。

要求考虑当地有无暴雨、台风影响，会否出现由于地表水不能及时排除而引起的地下水位提高。

给排水设计人员，应结合对地下水位及地质情况的了解,与结构设计人员一起决定各构筑物的基底标高,综合工艺流程要求、土建造价、运营成本、投产年限诸多因素,制定总体方案及各构筑物方案,以求经济合理。

3 构筑物伸缩缝及后浇带的设置根据设计规范，矩形构筑物最大伸缩缝间距一般为20～30m。

近年来,一方面水工艺要求设计的水池构筑物长度已远超过规范间距，另一方面随着建筑材料、施工方法的改进，又为超长水池构筑物不设缝、少设缝提供了可能。

(1)伸缩缝的设置[2]。

一般水池类构筑物设计中，对结构强度、裂缝开展宽度、抗浮等计算，一般均按规范要求考虑较好，但由于温度、变形以及不均匀沉降引起开裂，在工程中常常遇到。

水池设计经验谈水池设计注意几个方面的问题：1、水池壁厚的选取（我建议选取在150~300），因为太厚对温度应力不利，太薄，会对施工造成难度。

2、就是池壁荷载的组合了：一般有两种组合：1）池内有水，池外无土2）池内无水，池外有土3、池壁的计算简图：一般常用3种计算模式1）三边嵌固顶端自由（或简支）的三边（或四边）支撑双向板计算；2）当高宽比过大的时候，可以按两部分的组合（三边嵌固一边自由的三边支撑双向板+水平闭合框架）；3）按悬臂板计算；但是要注意顶端的支撑条件：当和盖板现浇的时候为铰接计算，为预制顶盖时为自由边考虑4、水池底板的计算了：厚度的选择：一般不小于150荷载组合，注意不要遗漏水的浮力计算简图可以采用四边嵌固板计算5、就是一些构造措施了另要注意的一点是：计算池壁的土压力时，活荷载取值不应小于10，而且还要了解一下看看是否过消防车（若过的话，要取相应的荷载）我在实际工作中也习惯按《地下工程防水技术规范》中的要求，在迎水面取钢筋保护层厚度为50mm。

前不久看见一篇文章，有不同观点，也很有道理，所以欢迎大家参与谈论：《PKPM新天地》2004年第三期第6页，四川省建筑设计院胡允棒总工认为地下室外墙迎水面的混凝土保护层厚度不必取50mm。

《地下工程防水技术规范》GB50108-2001中4.1.6条第3款规定已经不是强制性条文，由于《混凝土结构设计规范》GB50010-2002第9.2.1条（强制性条文）规定墙在二a类环境的混凝土保护层最小厚度为20mm，故地下室外墙迎水面的混凝土保护层厚度可取20mm，不必取50mm。

如坚持取50mm，应参照《混凝土结构设计规范》GB50010-2002 第9.2.4条规定，对保护层“采取有效的防裂构造措施”，如配置防裂钢筋网等。

我所计算过的水池当中，大部分的池壁配筋都不是以强度来控制，而是以裂缝来控制，对于一般不出现裂缝的池壁，按δf=0.2mm来取的话，配筋就以它的大小起控制作用了。

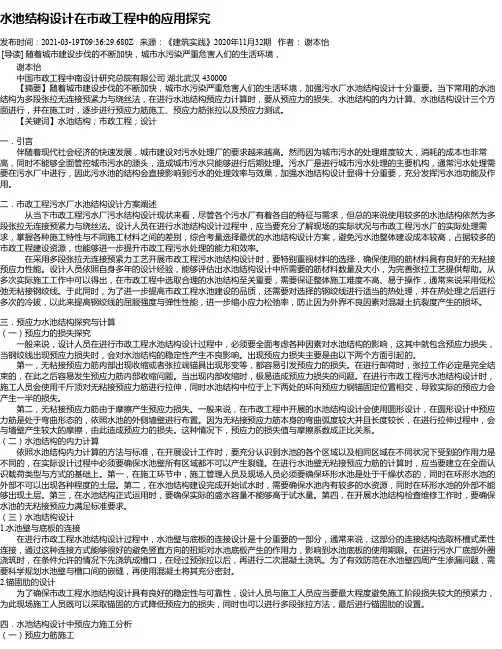

水池结构设计在市政工程中的应用探究发布时间：2021-03-19T09:36:29.680Z 来源：《建筑实践》2020年11月32期作者：谢本怡[导读] 随着城市建设步伐的不断加快，城市水污染严重危害人们的生活环境，谢本怡中国市政工程中南设计研究总院有限公司湖北武汉 430000【摘要】随着城市建设步伐的不断加快，城市水污染严重危害人们的生活环境，加强污水厂水池结构设计十分重要。

当下常用的水池结构为多段张拉无连接预紧力与绕丝法，在进行水池结构预应力计算时，要从预应力的损失、水池结构的内力计算、水池结构设计三个方面进行，并在施工时，逐步进行预应力筋施工、预应力筋张拉以及预应力测试。

【关键词】水池结构；市政工程；设计一．引言伴随着现代社会经济的快速发展，城市建设对污水处理厂的要求越来越高。

然而因为城市污水的处理难度较大，消耗的成本也非常高，同时不能够全面管控城市污水的源头，造成城市污水只能够进行后期处理。

污水厂是进行城市污水处理的主要机构，通常污水处理需要在污水厂中进行，因此污水池的结构会直接影响到污水的处理效率与效果，加强水池结构设计显得十分重要，充分发挥污水池功能及作用。

二．市政工程污水厂水池结构设计方案阐述从当下市政工程污水厂污水结构设计现状来看，尽管各个污水厂有着各自的特征与需求，但总的来说使用较多的水池结构依然为多段张拉无连接预紧力与绕丝法。

设计人员在进行水池结构设计过程中，应当要充分了解现场的实际状况与市政工程污水厂的实际处理需求，掌握各种施工特性与不同施工材料之间的差别，综合考量选择最优的水池结构设计方案，避免污水池整体建设成本较高，占据较多的市政工程建设资源，也能够进一步提升市政工程污水处理的能力和效率。

在采用多段张拉无连接预紧力工艺开展市政工程污水池结构设计时，要特别重视材料的选择，确保使用的筋材料具有良好的无粘接预应力性能。

设计人员依照自身多年的设计经验，能够评估出水池结构设计中所需要的筋材料数量及大小，为完善张拉工艺提供帮助。

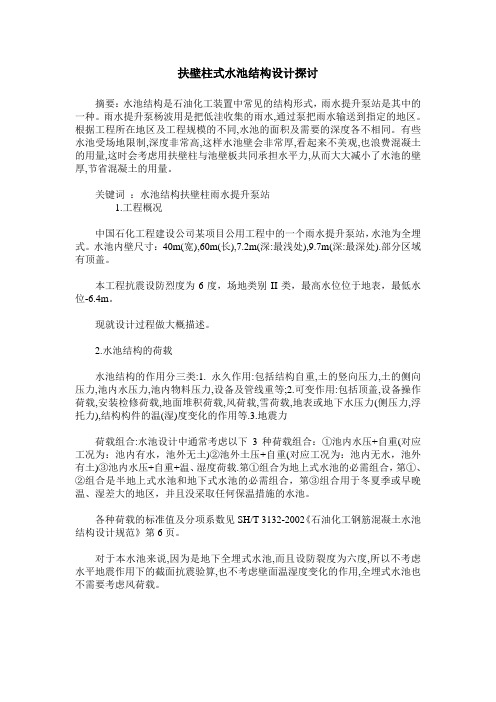

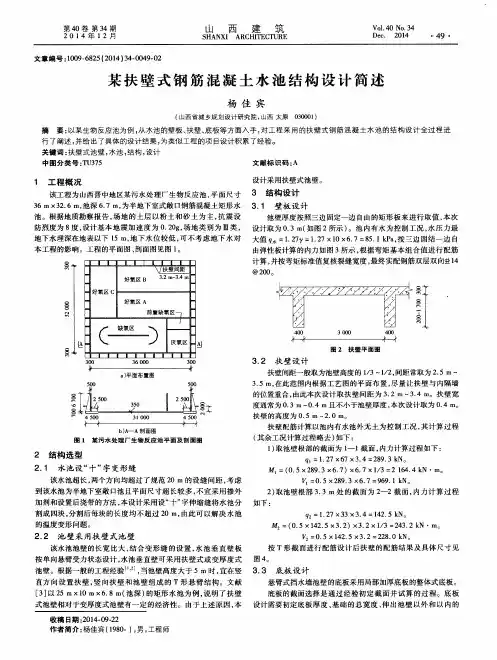

扶壁柱式水池结构设计探讨摘要：水池结构是石油化工装置中常见的结构形式，雨水提升泵站是其中的一种。

雨水提升泵杨波用是把低洼收集的雨水,通过泵把雨水输送到指定的地区。

根据工程所在地区及工程规模的不同,水池的面积及需要的深度各不相同。

有些水池受场地限制,深度非常高,这样水池壁会非常厚,看起来不美观,也浪费混凝土的用量,这时会考虑用扶壁柱与池壁板共同承担水平力,从而大大减小了水池的壁厚,节省混凝土的用量。

关键词：水池结构扶壁柱雨水提升泵站1.工程概况中国石化工程建设公司某项目公用工程中的一个雨水提升泵站，水池为全埋式。

水池内壁尺寸：40m(宽),60m(长),7.2m(深:最浅处),9.7m(深:最深处).部分区域有顶盖。

本工程抗震设防烈度为6度，场地类别II类，最高水位位于地表，最低水位-6.4m。

现就设计过程做大概描述。

2.水池结构的荷载水池结构的作用分三类:1. 永久作用:包括结构自重,土的竖向压力,土的侧向压力,池内水压力,池内物料压力,设备及管线重等;2.可变作用:包括顶盖,设备操作荷载,安装检修荷载,地面堆积荷载,风荷载,雪荷载,地表或地下水压力(侧压力,浮托力),结构构件的温(湿)度变化的作用等.3.地震力荷载组合:水池设计中通常考虑以下3种荷载组合：①池内水压+自重(对应工况为：池内有水，池外无土)②池外土压+自重(对应工况为：池内无水，池外有土)③池内水压+自重+温、湿度荷载.第①组合为地上式水池的必需组合，第①、②组合是半地上式水池和地下式水池的必需组合，第③组合用于冬夏季或早晚温、湿差大的地区，并且没采取任何保温措施的水池。

各种荷载的标准值及分项系数见SH/T 3132-2002《石油化工钢筋混凝土水池结构设计规范》第6页。

对于本水池来说,因为是地下全埋式水池,而且设防裂度为六度,所以不考虑水平地震作用下的截面抗震验算,也不考虑壁面温湿度变化的作用,全埋式水池也不需要考虑风荷载。

图1底板模板图3结构选型及布置结构选型:设计初期,考虑按一般水池结构计算,计算结果是池根部的厚度要大于1000mm,如果按这个方案做肯定不是经济的做法, 所以水池整体最后确定为带扶壁柱的全埋式水池结构。

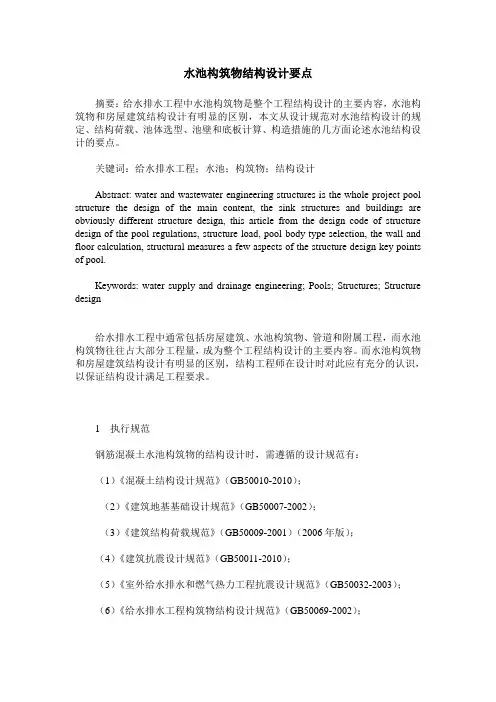

浅议钢筋混凝土水池结构设计要点摘要：钢筋混凝土水池是给排水工程中重要的构筑物之一。

本文探讨了水池结构设计的方法和特点，从使用材料、荷载计算及内力组合、内力计算、构造措施四个方面提出了设计中一些值得注意的问题，从而使钢筋混凝土矩形水池设计的更加可靠和经济。

关键词：结构设计；矩形水池；使用材料；水池荷载；内力计算；构造措施引言钢筋混凝土矩形水池作为常见的特种结构类型，被广范应用于工业与民用建筑的给水、消防、排污工程中。

在实际的工程设计中，应充分对所设计谁吃的环境以及结构特点进行分析，保证今后的正常生产使用，又降低工程造价。

钢筋混凝土矩形水池一般由池壁、池底板和池顶盖组成。

1.水池结构设计假定1.1 水池使用材料在水工构筑物的设计工程中,应首先确定该水池的结构类型,一般情况下半地下式及地下矩形水池,建议采用钢筋混凝土材料。

贮水或水处理构筑物、地下构筑物的混凝土强度等级不应低于C25;3.0.3.钢筋混凝土构筑物的抗渗,宜以混凝土本身的密实性满足抗渗要求。

混凝土的抗冻等级应进行试验确定。

贮水或水处理构筑物、地下构筑物的混凝土，其含碱量最大限制应符合《混凝土碱含量限值标准》CECS53的规定，不得采用氯盐作为防冻、旱强的掺和料。

受侵蚀介质影响的混凝土，应根据侵蚀性质选用。

2.水池结构分析2.1 水池荷载分类及选用2.1.1 池顶荷载有顶盖的水池，应计算作用于池顶板上的竖向荷载，包括顶板自重、防水层重、覆土重、雪荷载和活荷载。

雪荷载和活荷载不同时考虑。

当地面无堆载时，地面活荷载可按1.5~2.0KN/m2考虑。

2.1.2 池壁荷载作用在池壁上的荷载可分为池内水压力、池外土压力和地下水压力。

池内水压一般偏安全地按满池来计算水压。

对于地下式或半地下式水池，土对池壁有侧压力，侧压力通常用朗肯主动土压力理论计算。

2.1.3 温、湿度变形应力由于混凝土硬化过程中产生的水化热、工艺特殊要求以及季节变化等，造成池壁产生膨胀或收缩。

水池结构设计特点及问题分析水池是一种储水设备，其结构设计需要考虑各种特点和问题。

下面将以中文2000字的篇幅进行分析。

水池结构设计的特点主要有以下几个方面：1. 容量：水池的容量是根据需要储存的水量确定的。

在设计过程中，需要考虑供水量、用水量、水源情况等因素，确定储水容量以满足需求，并考虑未来的扩容空间。

2. 储水高度和深度：水池的高度和深度直接影响着水压的大小和供水的稳定性。

过大的水压可能导致水管破裂，而过小的水压则可能影响供水的稳定性。

在设计中需要合理确定储水高度和深度，以保证供水的稳定和安全。

3. 结构材料：水池的结构可以采用不同的材料，如钢材、水泥、塑料等。

材料的选择需要综合考虑因素，如使用寿命、耐候性、耐腐蚀性、成本等。

一般来说，钢材和水泥是常用的结构材料，可以根据具体情况选择合适的材料。

4. 强度和稳定性：水池在使用过程中需要承受一定的水压和外部荷载，结构设计需要满足一定的强度和稳定性要求。

水池底部需要有足够的强度来承受水的重量，侧壁需要有足够的抗倾覆能力等。

还需要考虑地震、风荷载等不确定因素对水池的影响。

5. 密封性：水池需要具有良好的密封性，以防止水的泄漏和外界污染物的渗入。

为了保证密封性，水池结构设计需要注意接缝处的处理、防渗措施的设置等。

1. 施工难度：水池的结构复杂，施工难度较大。

水池的混凝土浇筑可能需要特殊的施工工艺和设备，也可能需要进行地基处理。

在设计过程中需要考虑施工的可行性和成本。

2. 维护和保养：水池的维护和保养需要定期进行，清洗、检查泄漏情况、补充防渗措施等。

在设计过程中需要考虑维护和保养的便利性，如设置检修口、排水装置等。

3. 污泥处理：水池中可能会积累一定的污泥，需要进行处理。

污泥处理涉及到污物的清除、转运和处理等环节。

在设计过程中需要考虑污泥处理的设施和流程。

4. 环境影响：水池的建设和运营可能对环境产生一定的影响，如噪音、震动、污染物排放等。

在设计过程中需要充分考虑环境因素，采取相应措施减轻对环境的影响。

矩形钢筋混凝土水池的结构分析与设计在现代给排水工程中,钢筋混凝土水池作为一类特种结构,广泛应用于污水处理池、排水井、生活蓄水池等。

研究表明,水池的造价直接关系到水处理站的运营维护成本,设计人员应在结构布置、建造材料、构件尺寸等分析,得到“最优”方案。

随着工艺条件多样化、技术革新,对水池结构的工艺及建造标准也在逐步提高。

国内学者对于混凝土水池的研究手段主要是数值模拟和现场测试,大多数集中在水池裂缝控制处理和水池底板与地基的相互作用上,难以为工程设计提供有效的定量参考。

尤其对于一些变壁厚高大水池,带拉梁、扶壁柱水池等结构形式时,设计人员往往分离池壁与底板,简化建模,未考虑池壁与池壁,池壁与底板的相互约束作用,得出的分析结果往往与实际内力分布规律和大小均存在差异,如此,既缺乏安全,又无良好经济性。

本文运用有限元的相关理论以及软件工具对贵州铜仁地区某水池设计做了如下工作:(1)总结了矩形钢筋混凝土水池结构的设计方法和步骤,对水池建造材料的要求、构造措施、设计时须考虑的荷载工况以及承载能力极限状态下和正常使用极限状态验算做了详细介绍。

(2)拟定四种结构设计方案:等壁厚方案、突变壁厚方案、渐变壁厚方案以及加设扶壁柱方案。

通过同种约束条件,不同荷载工况组合下的数值模拟分析,得出了池壁的最大位移均出现在长向池壁中间顶部位置,且位移最大值表现为:渐变壁厚方案>突变壁厚>等壁厚方案>加设扶壁柱方案,其中两种变壁厚方案位移值比较接近,增设扶壁柱方案通过在500mm厚长向池壁上间隔设置扶壁柱有效限制了池壁位移,与等壁厚方案相比,水平位移最大值减少约37%。

(3)通过对四套水池结构池壁弯矩分析可知:水平弯矩在角隅区最大且变幅较大,竖向弯矩在池中间部分最大。

角隅区水平弯矩上大下小;竖向弯矩上小下大。

根据数值模拟结果分析得出,水池在使用状态下的结构薄弱部分是在角隅处和中间部分的池壁根部,此部分结论与《水池设计手册》中关于池壁受力的定性描述相符。

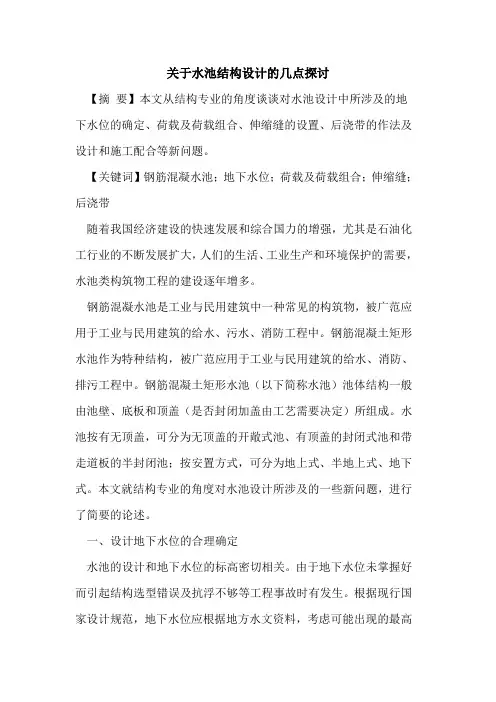

关于水池结构设计的几点探讨【摘要】本文从结构专业的角度谈谈对水池设计中所涉及的地下水位的确定、荷载及荷载组合、伸缩缝的设置、后浇带的作法及设计和施工配合等新问题。

【关键词】钢筋混凝水池；地下水位；荷载及荷载组合；伸缩缝；后浇带随着我国经济建设的快速发展和综合国力的增强，尤其是石油化工行业的不断发展扩大，人们的生活、工业生产和环境保护的需要，水池类构筑物工程的建设逐年增多。

钢筋混凝水池是工业与民用建筑中一种常见的构筑物，被广范应用于工业与民用建筑的给水、污水、消防工程中。

钢筋混凝土矩形水池作为特种结构，被广范应用于工业与民用建筑的给水、消防、排污工程中。

钢筋混凝土矩形水池（以下简称水池）池体结构一般由池壁、底板和顶盖（是否封闭加盖由工艺需要决定）所组成。

水池按有无顶盖，可分为无顶盖的开敞式池、有顶盖的封闭式池和带走道板的半封闭池；按安置方式，可分为地上式、半地上式、地下式。

本文就结构专业的角度对水池设计所涉及的一些新问题，进行了简要的论述。

一、设计地下水位的合理确定水池的设计和地下水位的标高密切相关。

由于地下水位未掌握好而引起结构选型错误及抗浮不够等工程事故时有发生。

根据现行国家设计规范，地下水位应根据地方水文资料，考虑可能出现的最高地下水位。

一般设计均取用水文资料的最高地下水位。

尤其值得注意的是，有些工程地质勘察报告所提供的地下水位未能从地方水文资料分析得出，而仅反映勘测期间的地下水位情况。

假如详勘在当地枯水期进行，所提供的地下水位标高将无法被设计取用，或导致结构计算的失误。

所以设计人员应具体了解当地的水文情况，对未满足设计要求的地质勘察报告要求予以补充。

要求考虑当地有无暴雨、台风的影响，是否会出现由于地表水不能及时排除而引起地下水位提高。

结构设计人员应结合对地下水位和地质情况的了解，和水工艺设计人员一起决定水池的基底标高，综合工艺流程要求、土建造价、运营成本、投产年限等诸多因素，制定出设计方案。
