冲压基础知识及常见缺陷培训

冲压工艺培训资料pdf（一）引言：
冲压工艺是一种常用的金属成形加工方法，广泛应用于汽车、电子、航空航天等行业。

本文档旨在为冲压工艺的学习者提供一份资料，详细介绍了冲压工艺的基本知识、工艺流程和注意事项。

正文：
一、冲压工艺的基本概念和原理
1. 冲压工艺的定义和分类
2. 冲压工艺的基本原理和特点
3. 冲压工艺的优点和局限性
4. 冲压工艺在不同行业的应用领域
5. 冲压工艺的相关术语和规范标准
二、冲压工艺的工艺流程
1. 冲压工艺的设计流程和步骤
2. 钣金件的设计和材料选取
3. 模具设计和制造
4. 冲压过程中的设备和工具
5. 检验和质量控制
三、冲压工艺中的常见问题和解决方法
1. 塑性变形引起的问题及其解决方法
2. 模具设计中常见的问题和优化措施
3. 设备故障和维修方法
4. 冲压件的缺陷和质量问题处理
5. 工艺参数调整和优化技巧
四、冲压工艺中的安全注意事项
1. 冲压工艺中的危险源和防护措施
2. 安全操作规程和个人防护要求
3. 应急处理和事故预防措施
4. 与其他工艺相结合时的安全问题
5. 安全文化建设和培训措施
五、冲压工艺的发展趋势和未来展望
1. 冲压工艺的自动化和智能化发展
2. 新材料在冲压工艺中的应用
3. 环保和节能要求对冲压工艺的影响
4. 冲压工艺与数字化制造的集成
5. 冲压工艺的品质管理和过程优化
总结：
本文档全面介绍了冲压工艺的基本概念、工艺流程、问题解决方法、安全注意事项和未来发展趋势。

希望通过这份资料的学习，读者能够更好地掌握冲压工艺的技术和应用，为工作和研究提供有力的支持。

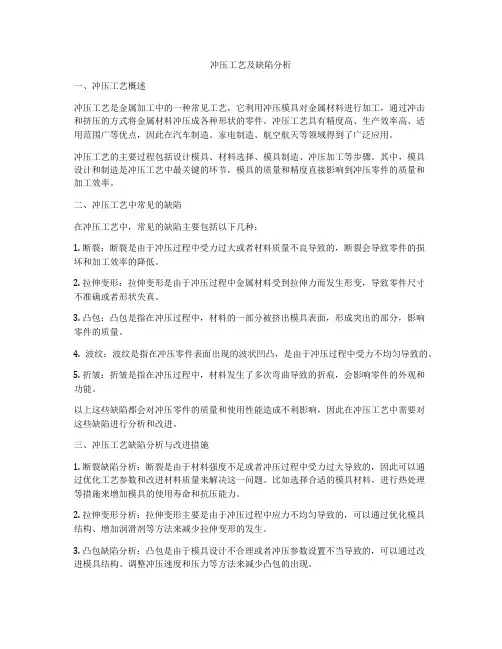

冲压工艺及缺陷分析一、冲压工艺概述冲压工艺是金属加工中的一种常见工艺，它利用冲压模具对金属材料进行加工，通过冲击和挤压的方式将金属材料冲压成各种形状的零件。

冲压工艺具有精度高、生产效率高、适用范围广等优点，因此在汽车制造、家电制造、航空航天等领域得到了广泛应用。

冲压工艺的主要过程包括设计模具、材料选择、模具制造、冲压加工等步骤。

其中，模具设计和制造是冲压工艺中最关键的环节，模具的质量和精度直接影响到冲压零件的质量和加工效率。

二、冲压工艺中常见的缺陷在冲压工艺中，常见的缺陷主要包括以下几种：1. 断裂：断裂是由于冲压过程中受力过大或者材料质量不良导致的，断裂会导致零件的损坏和加工效率的降低。

2. 拉伸变形：拉伸变形是由于冲压过程中金属材料受到拉伸力而发生形变，导致零件尺寸不准确或者形状失真。

3. 凸包：凸包是指在冲压过程中，材料的一部分被挤出模具表面，形成突出的部分，影响零件的质量。

4. 波纹：波纹是指在冲压零件表面出现的波状凹凸，是由于冲压过程中受力不均匀导致的。

5. 折皱：折皱是指在冲压过程中，材料发生了多次弯曲导致的折痕，会影响零件的外观和功能。

以上这些缺陷都会对冲压零件的质量和使用性能造成不利影响，因此在冲压工艺中需要对这些缺陷进行分析和改进。

三、冲压工艺缺陷分析与改进措施1. 断裂缺陷分析：断裂是由于材料强度不足或者冲压过程中受力过大导致的，因此可以通过优化工艺参数和改进材料质量来解决这一问题。

比如选择合适的模具材料，进行热处理等措施来增加模具的使用寿命和抗压能力。

2. 拉伸变形分析：拉伸变形主要是由于冲压过程中应力不均匀导致的，可以通过优化模具结构、增加润滑剂等方法来减少拉伸变形的发生。

3. 凸包缺陷分析：凸包是由于模具设计不合理或者冲压参数设置不当导致的，可以通过改进模具结构、调整冲压速度和压力等方法来减少凸包的出现。

4. 波纹缺陷分析：波纹主要是由于冲压过程中受力不均匀导致的，可以通过增加冲压次数、调整模具结构、增加润滑剂等方法来减少波纹的出现。

冲压工艺相关知识培训一、冲压工艺简介冲压工艺是一种利用模具将金属板材进行成型和加工的方法，常用于生产各种金属零件和产品。

冲压工艺具有生产效率高、成本低、加工精度高等优点，因此在汽车制造、家电制造、航空航天等领域得到了广泛应用。

二、冲压工艺流程1. 材料准备：冲压工艺使用的材料一般为金属板材，需要对材料进行切割、折弯等预处理工序。

2. 模具设计：冲压工艺需要根据产品的形状和尺寸设计相应的冲压模具，包括上模、下模、模具板、模具座等组成。

3. 模具安装：将设计好的模具组装到冲床上，进行调试和检验，确保模具安装正确、功能正常。

4. 冲压成型：将金属板材放置到模具之间，通过冲压机对金属板进行冲压，完成产品的形状成型。

5. 后续加工：冲压成型后，产品可能需要进行退料、冲孔、折弯、焊接等后续加工工序，以满足产品的设计要求。

三、常见的冲压工艺问题与解决方法1. 模具设计不合理导致产品变形：模具设计时需要考虑产品的形状、材料的特性、成形工艺等因素，避免产品在冲压过程中发生变形。

解决方法是重新设计模具，优化成形工艺。

2. 冲压机调试不到位导致产品尺寸不准：冲压机的参数设置和调试对产品尺寸精度有很大影响，需要仔细调试，确保产品尺寸达到设计要求。

3. 材料选择不当导致冲压成型困难：不同的金属材料具有不同的成形特性，需要根据产品要求选择合适的材料。

解决方法是根据产品要求选择合适的材料，或者对材料进行预处理改性。

四、冲压工艺的注意事项1. 安全第一：冲压工艺涉及到大型机械设备和高速运动的金属板材，操作人员需要严格遵守操作规程，穿戴好防护装备，确保安全生产。

2. 模具维护：冲压模具是冲压工艺的核心组成部分，需要定期进行清洁、润滑和保养，延长模具的使用寿命。

3. 质量控制：冲压工艺需要严格控制产品尺寸、表面质量、材料成形等方面的质量要求，确保产品达到设计要求。

4. 环保节能：冲压工艺涉及到大量的金属加工，需要合理利用资源，减少废料排放，降低能源消耗，实现环保节能目标。

冲压工艺基础知识简介冲压工艺是一种通过模具对金属板材进行变形加工的方法，广泛应用于汽车、航空航天、电子等行业。

冲压工艺可以高效地生产出形状复杂、尺寸精度高的零部件，并具有高生产效率、低成本等优点。

本文将介绍冲压工艺的基础知识，包括冲压工艺的分类、工艺流程以及常见的冲压缺陷等内容。

冲压工艺的分类根据冲压过程中是否改变工件厚度的方式，冲压工艺可以分为冷冲压和热冲压两种类型。

冷冲压冷冲压是指在常温下进行的冲压工艺。

其主要优点是工件的尺寸精度高、表面质量好、成本低。

冷冲压适用于处理普通的金属板材，如钢板、铝板等。

热冲压热冲压是指在加热状态下进行的冲压工艺。

加热可以使金属板材的塑性增大，从而提高冲压过程中的变形能力。

热冲压适用于处理高强度钢板等特殊材料。

冲压工艺流程冲压工艺通常包括以下几个步骤：设计模具、切割材料、成形、清洁和涂装。

设计模具设计模具是冲压工艺的第一步，它决定了最终产品的形状和尺寸。

模具通常由上下两部分组成，上模和下模。

上模固定在压力机的上部，下模固定在压力机的下部。

当上下模合上时，工件位于模具的中间位置。

切割材料在冲压工艺中，首先需要切割出合适尺寸的金属板材。

常用的切割方法包括剪切和切割机。

剪切是通过剪刀式刀具对金属板材进行切割，切割机则是通过旋转锯片或刀片对板材进行切割。

成形成形是冲压工艺的核心步骤，通过对金属板材施加力和压力，使其变形成模具所需的形状。

常见的成形方法包括拉伸、压制、弯曲等。

清洁和涂装在完成成形后，工件通常需要进行清洁和涂装，以提高表面质量和防止腐蚀。

清洁可以通过酸洗、脱脂等方法实现，涂装可以采用喷涂、电镀等方式进行。

常见的冲压缺陷在冲压过程中，常常会出现一些缺陷问题，影响产品的质量和可靠性。

以下是几种常见的冲压缺陷：凹陷凹陷是指在冲压过程中出现的凹痕或凹洞。

凹陷通常是由于材料的屈服限制或模具设计不当引起的。

裂纹裂纹是指在冲压过程中出现的裂痕或断裂。

裂纹通常是由于过大的应力或材料的疲劳引起的。

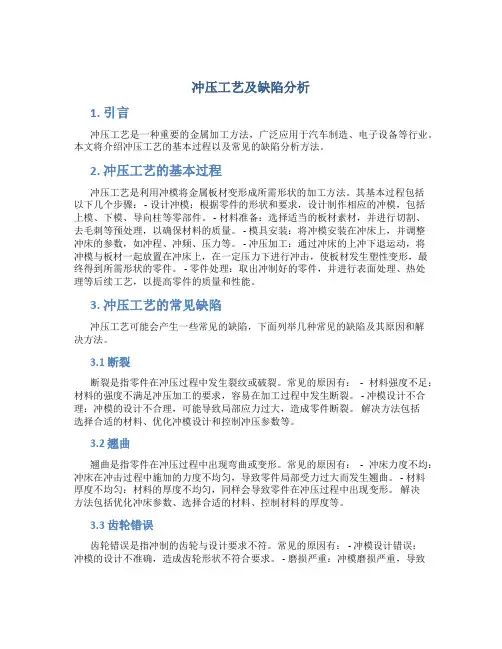

冲压工艺及缺陷分析1. 引言冲压工艺是一种重要的金属加工方法，广泛应用于汽车制造、电子设备等行业。

本文将介绍冲压工艺的基本过程以及常见的缺陷分析方法。

2. 冲压工艺的基本过程冲压工艺是利用冲模将金属板材变形成所需形状的加工方法。

其基本过程包括以下几个步骤： - 设计冲模：根据零件的形状和要求，设计制作相应的冲模，包括上模、下模、导向柱等零部件。

- 材料准备：选择适当的板材素材，并进行切割、去毛刺等预处理，以确保材料的质量。

- 模具安装：将冲模安装在冲床上，并调整冲床的参数，如冲程、冲频、压力等。

- 冲压加工：通过冲床的上冲下退运动，将冲模与板材一起放置在冲床上，在一定压力下进行冲击，使板材发生塑性变形，最终得到所需形状的零件。

- 零件处理：取出冲制好的零件，并进行表面处理、热处理等后续工艺，以提高零件的质量和性能。

3. 冲压工艺的常见缺陷冲压工艺可能会产生一些常见的缺陷，下面列举几种常见的缺陷及其原因和解决方法。

3.1 断裂断裂是指零件在冲压过程中发生裂纹或破裂。

常见的原因有：- 材料强度不足：材料的强度不满足冲压加工的要求，容易在加工过程中发生断裂。

- 冲模设计不合理：冲模的设计不合理，可能导致局部应力过大，造成零件断裂。

解决方法包括选择合适的材料、优化冲模设计和控制冲压参数等。

3.2 翘曲翘曲是指零件在冲压过程中出现弯曲或变形。

常见的原因有：- 冲床力度不均：冲床在冲击过程中施加的力度不均匀，导致零件局部受力过大而发生翘曲。

- 材料厚度不均匀：材料的厚度不均匀，同样会导致零件在冲压过程中出现变形。

解决方法包括优化冲床参数、选择合适的材料、控制材料的厚度等。

3.3 齿轮错误齿轮错误是指冲制的齿轮与设计要求不符。

常见的原因有： - 冲模设计错误：冲模的设计不准确，造成齿轮形状不符合要求。

- 磨损严重：冲模磨损严重，导致冲制的齿轮形状错误。

解决方法包括优化冲模设计、合理选择冲模材料、及时更换磨损严重的冲模等。

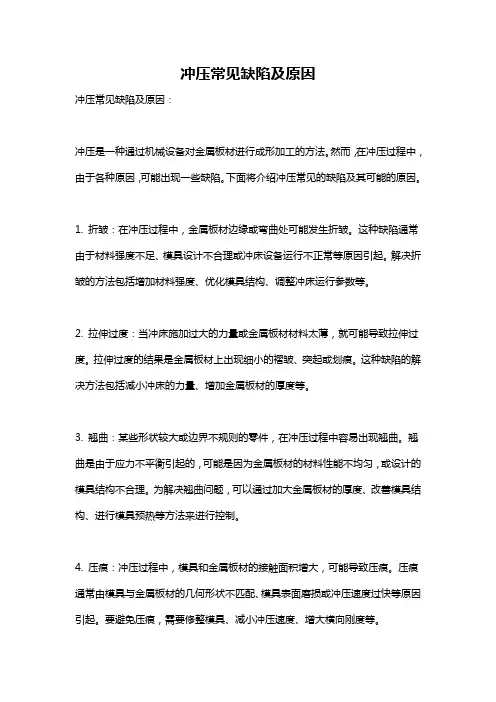

冲压常见缺陷及原因冲压常见缺陷及原因：冲压是一种通过机械设备对金属板材进行成形加工的方法。

然而，在冲压过程中，由于各种原因，可能出现一些缺陷。

下面将介绍冲压常见的缺陷及其可能的原因。

1. 折皱：在冲压过程中，金属板材边缘或弯曲处可能发生折皱。

这种缺陷通常由于材料强度不足、模具设计不合理或冲床设备运行不正常等原因引起。

解决折皱的方法包括增加材料强度、优化模具结构、调整冲床运行参数等。

2. 拉伸过度：当冲床施加过大的力量或金属板材材料太薄，就可能导致拉伸过度。

拉伸过度的结果是金属板材上出现细小的褶皱、突起或划痕。

这种缺陷的解决方法包括减小冲床的力量、增加金属板材的厚度等。

3. 翘曲：某些形状较大或边界不规则的零件，在冲压过程中容易出现翘曲。

翘曲是由于应力不平衡引起的，可能是因为金属板材的材料性能不均匀，或设计的模具结构不合理。

为解决翘曲问题，可以通过加大金属板材的厚度、改善模具结构、进行模具预热等方法来进行控制。

4. 压痕：冲压过程中，模具和金属板材的接触面积增大，可能导致压痕。

压痕通常由模具与金属板材的几何形状不匹配、模具表面磨损或冲压速度过快等原因引起。

要避免压痕，需要修整模具、减小冲压速度、增大横向刚度等。

5. 断裂：在冲压过程中，金属板材可能发生断裂现象。

断裂通常是由于金属板材的材料强度不足、冲床应用过大的力量、尖锐的角度等原因引起的。

预防和避免断裂的方法包括增加材料的强度、降低冲压力量、尽量避免尖锐的角度等。

6. 塑性不足：冲压过程中，金属板材可能无法达到所需的形状，表现出塑性不足的现象。

塑性不足通常由于材料的冷硬化、材料性能不良、冲压参数设置不正确等原因引起。

为解决塑性不足问题，可以通过提高材料的变形能力、改变冲压参数、使用适当的模具润滑剂等方法进行改进。

7. 表面缺陷：冲压过程中，金属板材的表面可能出现一些缺陷，如裂纹、凹痕、气泡等。

表面缺陷通常由于材料和模具表面的接触不良、模具的不加工精确度或冲床操作不当等原因导致。
