2016/08/25**省**市热力公司区域锅炉房群控系统方案北京珊瑚清源科技有限公司2016年9月1日用心服务| 珊瑚清源目录项目概况 (3)一、方案概要介绍 (3)1.1 方案目标概要 (3)1.2 系统原理概要 (4)1.3 技术方案概要 (4)二、设计原则 (5)2.1安全性 (5)2.2经济性 (5)2.3先进性 (5)2.4可扩展性 (6)三、锅炉房房现状分析 (6)锅炉房调查表信息 (6)四、控制系统 (10)4.1 群控系统结构图 (10)4.2 锅炉房群控系统的功能 (11)五、监控中心 (13)5.1中心站硬件部分： (13)5.2中心站软件功能： (13)1)流程监控 (13)2)状态监控 (14)3)PID调节 (15)4)参数设置 (16)5)报警 (18)6)报表日志 (19)7)数据交换 (20)8)扩展性 (20)六、设备主要清单 (21)七、售后服务 (21)项目概况项目地理位置：气候条件：设计室外温度：下辖锅炉房个数：各锅炉房供暖面积：各锅炉房位置分布：各锅炉房设备清单：各锅炉房工艺管网图：一、方案概要介绍1.1 方案目标概要区域锅炉房群控系统，是北京珊瑚清源科技有限公司众多系统中的一个。

本系统主要是帮助企业实现以下几个目的：1）区域锅炉房的远程监测和远程操作；通过系统地管理各个锅炉及其附属设备的运行及能耗监控，达到增强自动化程度，减少人工及能源考核的目的；2）热工参数监控；对锅炉及其附属设备的运行参数、状态实时读取监控，对设备的异常情况及燃气泄漏等及时报警；3）能耗监控；对热力管网的流量信息和锅炉房的用电信息实时管理和分析；4）远程监控；系统引入气候补偿理念，控制锅炉启停台数进而根据天气控制出水温度从而实现按需供暖的目标；系统设计、施工改造始终以生产安全、运行安全为首要因素，以节能降耗为最终目标。

改造过程中，以最低的投入，解决最大的问题为目的，避免重复投资。

燃气锅炉燃烧系统的介绍燃气锅炉的燃烧系统主要分为两大类：大气式燃烧系统与全预混式燃烧系统，后者主要用于冷凝式燃气壁挂锅炉。

大气式燃烧系统由于采用平衡式强制排烟，系统中设有鼓风机或排烟风机。

如使用排烟风机，则风机将燃烧产生的烟气抽出，使封闭的燃烧系统产生负压，同时通过平衡烟道将室外的空气吸入。

此种方式使得封闭系统内为微负压。

如使用鼓风机，则风机通过平衡烟道将室外空气吸入，并鼓入燃烧系统中，形成正压。

在此压力作用下将烟气通过平衡烟道排到室外。

燃气锅炉大气式燃烧系统的本质特点在于它是一个全封闭式系统，燃烧系统与室内完全隔离，因此具有很高的安全性。

它的主要优点有以下几点：1.燃气与空气的配比无需调节，燃烧器设计时已经确定；2.燃烧充分、火焰温度较高；3.一次空气的供给是靠燃气射流卷吸四周空气，不需要外部动力，因而结构简单、制作方便；4.当引射器结构确定后，在一定的燃气负荷变化范围内，引射器具有自动调节性能。

即随着燃气负荷的升高或降低，引射的空气量也随之增大或减小，并保持混合比例不变。

燃气阀组的作用是关断与调节燃气，燃气锅炉控制器通过对燃气阀组的控制实现锅炉负荷的调节。

对于不同功率的燃气锅炉，根据锅炉负荷的大小，体现为燃气阀组出口压力的大小，应对调节阀进行调整，使其工作在锅炉要求的最大负荷与最小负荷之间。

燃气壁挂锅炉的排烟方式大都采用强制排烟方式，自然排烟方式已不再使用。

风机的作用就是要将烟气强制排到室外。

因此，风机要满足一定的风量要求，同时还要具有一定的压头，用以克服排烟系统的阻力。

当风机设置在排烟侧时，应使用高温风机。

现代燃气锅炉大都采用平衡式强制排烟方式。

在风机的作用下通过平衡烟道，将烟气排到室外，同时将室外的空气吸入燃气锅炉。

所谓“平衡”是指在锅炉排烟过程中，锅炉密闭腔室中压力的平衡，排烟流量与吸入的空气流量基本相同。

当烟道末端压力发生变化时，由于压力平衡的关系，不会影响燃气的燃烧工况及排烟。

燃气锅炉的系统最重要的是系统的气密性，才会使系统不发生气体泄漏。

燃气锅炉参数燃气锅炉是一种常见的供热设备，广泛应用于家庭、商业和工业等领域。

燃气锅炉的参数是评估其性能和效能的关键指标，下面将介绍一些常见的燃气锅炉参数。

1. 热效率热效率是评估燃气锅炉能量利用率的指标，通常以百分比表示。

其计算公式为：$$ 热效率 = \\frac{输出热量}{输入热量} \\times 100\\% $$输入热量包括燃烧燃料所释放的热量和锅炉的散热损失。

输出热量是热水或蒸汽的能量。

燃气锅炉的热效率通常在85%至95%之间，高效率的锅炉能更好地利用燃料的能量。

2. 热功率热功率是燃气锅炉输出的热量，以千瓦（kW）为单位。

它是燃气锅炉的一个重要参数，用于确定锅炉的供热能力。

热功率通常根据锅炉的设计特点、燃料类型和燃烧效率计算得出。

在选择燃气锅炉时，需要根据所需的供热需求计算出适当的热功率。

3. 排烟温度排烟温度是燃气锅炉排出的烟气温度，通常以摄氏度（℃）表示。

排烟温度反映了锅炉的燃烧效率，过高的排烟温度表明有大量热量被带走，造成能量的浪费。

排烟温度受多种因素的影响，如燃料类型、燃烧空气过剩系数、锅炉结构等。

要减少排烟温度，可以采取措施增加锅炉的换热面积或改进燃烧器的设计。

4. 燃料消耗量燃料消耗量是指燃气锅炉在单位时间内消耗的燃料量，通常以立方米（m³）或千克（kg）为单位。

它是评估锅炉燃料经济性的重要指标。

燃料消耗量取决于锅炉的热功率、燃料的低热值和锅炉的热效率。

低热值是指单位质量或体积燃料所释放的热量。

燃料消耗量的大小直接影响燃气锅炉的运行成本和环境影响。

更高的热效率可以降低燃料消耗量，减少能源浪费和碳排放。

5. 操作压力操作压力是指燃气锅炉工作时的压力，通常以帕斯卡（Pa）或千帕（kPa）为单位。

操作压力取决于锅炉的设计特点和供热系统的需求。

在选择燃气锅炉时，需要根据供热系统的工作压力确定合适的操作压力。

过高的操作压力可能导致锅炉故障或不稳定的运行，过低的操作压力则可能无法满足供热需求。

燃气锅炉技术介绍燃气锅炉是一种利用燃气作为燃料，发生燃烧反应产生热能的设备。

它主要由燃烧室、烟囱、热交换器、水循环系统和控制系统等组成。

燃气锅炉具有高效、环保、安全等优点，被广泛应用于暖通空调、供热供暖等领域。

燃气锅炉的工作原理是利用燃气与空气进行燃烧反应，生成热能。

首先，燃气和空气在燃烧室中混合，形成可燃的混合气体；然后，混合气体点燃，产生火焰，释放出大量的热能；接着，热能通过热交换器传递给水，在水循环系统中加热水；最后，加热后的水被输送到所需的地方，提供热能。

燃气锅炉具有以下几个特点：1.高效节能：燃气锅炉采用先进的燃烧技术，热效率高达90%以上。

同时，它还具有自动调节燃气量、温度和负荷的功能，能够根据所需热能的大小来调整燃烧，提高能源利用率。

2.环保低排放：燃气锅炉燃烧产生的废气中含有少量的氮氧化物和二氧化碳，排放量较少，对环境污染较小。

此外，燃气锅炉还可以与净化设备结合使用，减少污染物的排放。

3.安全可靠：燃气锅炉具有多种安全保护功能，如过热保护、过压保护、不足水位保护等，能够确保设备在工作过程中的安全性和可靠性。

4.使用方便：燃气锅炉具有自动点火、自动供气、自动调节等功能，操作简单方便。

此外，它还可以与室内温控设备结合使用，实现自动控制和智能化管理。

5.多种应用：燃气锅炉可以用于供应热水、蒸汽和加热空气等多种用途。

不仅可以用于家庭供暖和热水使用，还可以用于工业生产和商业领域，满足不同场所对热能的需求。

在选择燃气锅炉时，需要考虑以下几个因素：1.热负荷大小：根据需要提供的热能大小来选择合适的燃气锅炉，以确保设备能够满足使用需求。

2.效率要求：根据对能源利用效率的要求选择高效率的燃气锅炉，以提高能源利用效率，降低能源消耗。

3.环保要求：根据对环境保护的要求选择低排放的燃气锅炉，减少污染物的排放，保护环境。

4.安全要求：选择具有完善的安全保护系统和功能的燃气锅炉，确保设备在工作过程中的安全性和可靠性。

燃气锅炉操作说明书1 概述本操作说明书为燃气锅炉的基本要求。

1.1燃气锅炉性能参数锅炉型号： JG-160/3.82-Q额定蒸发量： 160t/h额定蒸汽压力： 3.82MPa（表压）额定蒸汽温度： 450℃给水温度(省煤器进口)： 104℃空气预热器进风温度： 20℃排烟温度： ＜160℃排烟处过量空气系数: 1.35锅炉设计热效率: 87.1%减温方式： 给水喷水减温燃料： 高炉煤气，掺烧焦炉煤气，点火及稳燃采用焦炉煤气燃气锅炉设计工况：标准工况: 100%高炉煤气；工况一：30%焦炉煤气+70%高炉煤气。

工况二：30%焦炉煤气在无焦炉煤气时可用同等热值的天然气混合气体替代。

1.2 锅炉结构燃气锅炉额定蒸发量160t/h，中温中压、单锅筒、全膜式壁、前吊后支式“П”型布置结构，全钢架悬吊结构的自然循环锅炉。

煤气燃烧器呈正四角布置，与炉膛下部蓄热稳燃装置相配合，形成切圆燃烧，保证了全烧高炉煤气所需的温度场及燃烧工况，燃烧器分三层布置。

燃用高炉煤气(BFG),并最多掺烧相当于30%B-MCR的焦炉煤气(COG)。

锅炉辅机配送、引风机(均带液力偶合器)各两台，锅炉给水采用主路和旁路二级给水，减温水采用二级除盐水一级喷水减温。

2．锅炉系统简述2.1除氧给水系统汽机凝结水经汽封加热器和低压加热器加热后进入热力除氧器，另外二级除盐水补水进入疏水箱中，经过疏水泵和螺旋板换加热后也进入热力除氧器除氧。

除氧水再由锅炉给水泵升压进入锅炉下、上级省煤器，最后注入锅筒。

锅炉汽水循环系统采用自然循环，锅筒的炉水通过下降管进入锅炉下部集箱，经水冷壁吸热，通过锅炉上集箱连通管回锅筒。

锅筒内有汽水分离装置以保证蒸汽品质，饱和蒸汽由锅筒引出至过热器，过热蒸汽采用给水喷水减温，以调节集箱出口过热蒸汽的温度，最后蒸汽送至汽轮机用户。

高、低压给水系统为母管制。

每台锅炉给水操作台分主路和旁路二级给水调节，减温水采用给水一级喷水减温。

燃气锅炉的工作原理燃气锅炉是一种常见的供暖设备，它利用燃气作为燃料，通过燃烧产生的热能加热水或产生蒸汽，以提供供暖或热水供应。

下面将详细介绍燃气锅炉的工作原理。

一、燃气锅炉的组成部分燃气锅炉主要由燃烧器、燃烧室、热交换器、水循环系统、控制系统和排烟系统等组成。

1. 燃烧器：燃烧器是将燃气与空气混合并点燃的装置。

它通过喷嘴将燃气和空气混合后，通过火花点火器点燃混合气体，使其燃烧产生高温热能。

2. 燃烧室：燃烧室是燃烧器与热交换器之间的空间，其中燃烧器喷出的燃气与空气混合气体被点燃，产生火焰。

3. 热交换器：热交换器是将燃烧产生的热能传递给水或蒸汽的装置。

燃烧产生的高温烟气通过热交换器的管道，将热能传递给水或蒸汽，使其温度升高。

4. 水循环系统：水循环系统包括水泵、水箱、水管和散热器等。

水泵将冷水从水箱抽取出来，经过热交换器被加热后，再通过水管送回散热器，释放热量，实现供暖或热水供应。

5. 控制系统：控制系统用于监测和控制燃气锅炉的工作状态，包括温度、压力、燃气流量等参数的监测和调节。

通过控制系统，可以实现燃气锅炉的自动启停、温度调节等功能。

6. 排烟系统：排烟系统用于排出燃烧产生的废气。

燃烧产生的烟气通过排烟管道排出室外，避免对室内环境造成污染。

二、燃气锅炉的工作过程燃气锅炉的工作过程可以分为点火、燃烧、加热和停止四个阶段。

1. 点火阶段：当燃气锅炉启动时，控制系统会发送指令给燃烧器，点燃燃气与空气混合气体。

点火器会产生一个火花，点燃混合气体，形成火焰。

2. 燃烧阶段：在燃烧阶段，燃气与空气混合气体在燃烧室中持续燃烧，产生高温烟气。

烟气通过热交换器的管道，将热能传递给水或蒸汽。

3. 加热阶段：在加热阶段，热交换器将燃烧产生的热能传递给水或蒸汽，使其温度升高。

水泵将冷水从水箱抽取出来，经过热交换器被加热后，再通过水管送回散热器，释放热量，实现供暖或热水供应。

4. 停止阶段：当达到设定的温度或热水需求时，控制系统会发送指令给燃烧器，停止燃烧。

锅炉供热系统介绍锅炉供热系统是一种广泛应用于工业和民用建筑的热力设备，它能够通过燃烧燃料将水加热为高温热水或蒸汽，以满足生产和生活中的热能需求。

本文将对锅炉供热系统的组成、工作原理以及主要应用进行介绍。

一、锅炉供热系统的组成1. 锅炉：锅炉是锅炉供热系统的核心部件，它负责将燃料燃烧产生的热能传递给水，使水达到一定温度或压力。

根据不同的燃料和工作介质，锅炉可分为燃煤锅炉、燃气锅炉、油热锅炉等多种类型。

2. 燃料系统：燃料系统主要包括燃料储存、给燃烧器供料和燃料燃烧等部分。

燃料通过储存设备输送至锅炉，然后由燃烧器喷入炉膛进行燃烧，释放出大量的热能。

3. 水处理系统：水处理系统用于处理锅炉供水的水质，以防止水垢和腐蚀对锅炉产生不良影响。

常见的水处理方法包括软化水处理、除氧和给水补给系统等。

4. 循环系统：循环系统包括供水系统和回水系统，通过水泵将热水或蒸汽传送至需求热能的设备或建筑物，再经过换热器传递热量后回流至锅炉，循环再次进行。

5. 控制系统：控制系统用于对锅炉供热系统的运行进行监控和调节，以实现自动化控制。

其中包括温度传感器、压力传感器、节能控制装置等。

二、锅炉供热系统的工作原理锅炉供热系统的工作原理可以分为以下几个步骤：1. 燃料燃烧：当锅炉启动时，燃料被送往锅炉燃烧器进行燃烧。

通过调节燃烧器的进料量和风量，可以控制燃料的燃烧速度和热量释放量。

2. 热能传递：燃烧释放的热能将锅炉内的水加热，产生高温热水或蒸汽。

锅炉内配备有换热器，通过换热器将热能传递给水。

3. 水循环：由水泵提供动力，高温热水或蒸汽经过供水管道输送至使用设备或建筑物，完成热能的传递。

在送达目的地后，冷却的水经过回水管道返回锅炉进行再次加热。

4. 控制与保护：锅炉供热系统配备有各种传感器和控制装置，用于监测和调节温度、压力和其他参数。

当系统达到设定的工作状态或出现异常时，控制系统会自动进行调整或报警保护。

三、锅炉供热系统的应用锅炉供热系统广泛应用于工业和民用建筑领域，主要用于以下场合：1. 工业生产：锅炉供热系统可为工业生产提供稳定的热能，用于加热和蒸汽动力发电，如化工、纺织、造纸、食品加工等行业。

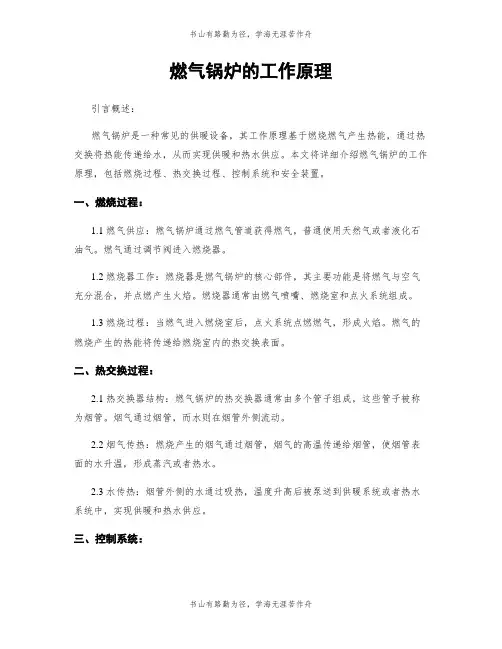

燃气锅炉的工作原理引言概述：燃气锅炉是一种常见的供暖设备，其工作原理基于燃烧燃气产生热能，通过热交换将热能传递给水，从而实现供暖和热水供应。

本文将详细介绍燃气锅炉的工作原理，包括燃烧过程、热交换过程、控制系统和安全装置。

一、燃烧过程：1.1 燃气供应：燃气锅炉通过燃气管道获得燃气，普通使用天然气或者液化石油气。

燃气通过调节阀进入燃烧器。

1.2 燃烧器工作：燃烧器是燃气锅炉的核心部件，其主要功能是将燃气与空气充分混合，并点燃产生火焰。

燃烧器通常由燃气喷嘴、燃烧室和点火系统组成。

1.3 燃烧过程：当燃气进入燃烧室后，点火系统点燃燃气，形成火焰。

燃气的燃烧产生的热能将传递给燃烧室内的热交换表面。

二、热交换过程：2.1 热交换器结构：燃气锅炉的热交换器通常由多个管子组成，这些管子被称为烟管。

烟气通过烟管，而水则在烟管外侧流动。

2.2 烟气传热：燃烧产生的烟气通过烟管，烟气的高温传递给烟管，使烟管表面的水升温，形成蒸汽或者热水。

2.3 水传热：烟管外侧的水通过吸热，温度升高后被泵送到供暖系统或者热水系统中，实现供暖和热水供应。

三、控制系统：3.1 燃气控制：燃气锅炉的控制系统可以监测燃气的供应和燃烧情况。

当需要供热时，控制系统会打开燃气阀门，允许燃气进入燃烧器。

3.2 温度控制：控制系统可以监测水的温度，当温度低于设定值时，控制系统会启动燃烧器，提高水的温度。

3.3 安全保护：燃气锅炉的控制系统还包括多个安全装置，如压力开关、温度传感器和燃气泄漏检测器，以确保燃气锅炉的安全运行。

四、安全装置：4.1 压力开关：当燃气锅炉的水压超过设定值时，压力开关会自动切断燃气供应，以防止燃气锅炉爆炸。

4.2 温度传感器：温度传感器可以监测燃烧室和热交换器的温度，当温度过高时，控制系统会住手燃烧器工作，以避免热损坏。

4.3 燃气泄漏检测器：燃气泄漏检测器可以监测燃气泄漏情况，当检测到泄漏时，会自动切断燃气供应，确保使用安全。

燃气锅炉的工作原理燃气锅炉是一种常见的采用燃烧燃气来产生热能的设备。

它广泛应用于家庭、工业和商业领域，用于供暖、热水和蒸汽等热能需求。

下面将详细介绍燃气锅炉的工作原理。

一、燃气锅炉的基本构成燃气锅炉主要由燃气供应系统、燃烧系统、热交换系统、控制系统和排烟系统等组成。

1. 燃气供应系统：燃气供应系统包括燃气管道、燃气调压器、燃气阀门等。

燃气通过管道输送到燃气锅炉，经过调压器降低压力后，进入燃气阀门控制燃气的流量。

2. 燃烧系统：燃烧系统由燃气喷嘴、燃气阀门、点火器和燃烧器等组成。

燃气通过燃气喷嘴进入燃烧器，在燃气阀门的控制下，通过点火器点燃燃气，形成火焰。

3. 热交换系统：热交换系统由燃烧室、烟道和换热器等组成。

燃气燃烧产生的高温烟气通过烟道进入换热器，与循环水或者蒸汽进行热交换，将热能传递给循环介质。

4. 控制系统：控制系统用于监测和控制燃气锅炉的工作状态。

它包括温度传感器、压力传感器、燃气阀门控制器等。

通过对传感器信号的采集和处理，控制系统可以自动调节燃气的供应和燃烧过程，以实现燃气锅炉的稳定运行。

5. 排烟系统：排烟系统用于排放燃烧产生的废气。

烟气从燃烧室经过烟道排出，通过烟囱排放到室外。

二、燃气锅炉的工作过程燃气锅炉的工作过程主要包括燃气供应、燃烧、热交换和排烟等阶段。

1. 燃气供应：当需要使用热能时，控制系统打开燃气阀门，燃气从燃气供应系统进入燃烧系统。

2. 燃烧：燃气进入燃烧器后，在点火器的作用下点燃，形成火焰。

同时，控制系统监测火焰的状态，根据需要调节燃气的供应量，以保持火焰的稳定和适当的温度。

3. 热交换：燃烧产生的高温烟气通过烟道进入换热器，与循环介质（如水或者蒸汽）进行热交换。

烟气的热能被传递给循环介质，同时烟气冷却，形成烟气中的水蒸气凝结成水滴，然后排出燃气锅炉。

4. 排烟：烟气通过烟道排出燃气锅炉，经过烟囱排放到室外。

排烟的同时，燃气锅炉也会通过补水系统补充消耗的水量，以保持循环介质的稳定循环。
