燃气热水锅炉供暖设计方案

燃气热水锅炉供暖设计方案1. 引言燃气热水锅炉是一种常见的供暖设备，通过燃烧燃气来加热水，再将热水通过管道输送到各个供暖房间，实现供暖功能。

本文将介绍燃气热水锅炉供暖的设计方案，包括燃气热水锅炉的选型、管道设计、供暖房间的布局等。

2. 燃气热水锅炉的选型在选择燃气热水锅炉时，需要考虑以下几个因素：2.1. 供暖面积首先需要确定供暖的面积，即需要供暖的房间总面积。

这个数据将决定燃气热水锅炉的功率大小。

2.2. 燃气种类根据供应的燃气种类，选择相应的燃气热水锅炉。

常见的燃气种类包括天然气和液化石油气等。

2.3. 燃气热效率燃气热水锅炉的热效率是衡量其能耗的指标，应选择热效率高的锅炉，以减少能耗和运行成本。

2.4. 价格和品牌最后还需要考虑燃气热水锅炉的价格和品牌，选择性价比较高的产品。

3. 管道设计燃气热水锅炉供暖系统的管道设计主要包括供水管道和回水管道的规划和布局。

3.1. 供水管道供水管道是将热水从锅炉输送到供暖房间的管道，其设计需要考虑以下几个因素：•管道直径：根据燃气热水锅炉的供暖功率、热水流量和管道长度等参数，计算出供水管道的最佳直径，以保证热水能够顺利流动。

•断面形状：供水管道的断面形状可以选择圆形或方形，根据实际情况和管道长度来确定。

•材质选择：供水管道可以选择金属或塑料材质，根据实际需要进行选择。

3.2. 回水管道回水管道是将冷却后的热水从供暖房间输送回锅炉的管道，其设计需要考虑以下几个因素：•管道直径：与供水管道相似，回水管道也需要根据热水流量、管道长度等参数来确定最佳直径。

•断面形状：回水管道的断面形状通常选择与供水管道相同的形状。

•材质选择：与供水管道相同，回水管道的材质选择也需要根据实际需要进行考虑。

4. 供暖房间布局供暖房间的布局对于燃气热水锅炉供暖系统的效果有重要影响，以下是一些建议：•布置管道时，尽量减少弯曲和拐角，以保证热水的流动效率。

•根据供暖房间的面积和使用需求，合理划分供暖区域，确保热水能够均匀分布到每个房间。

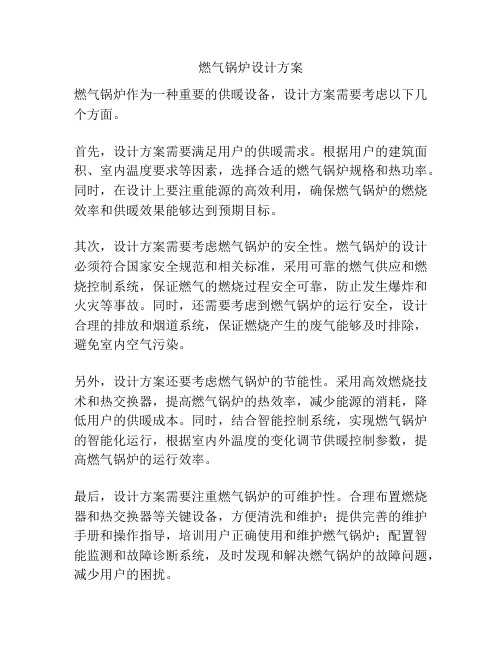

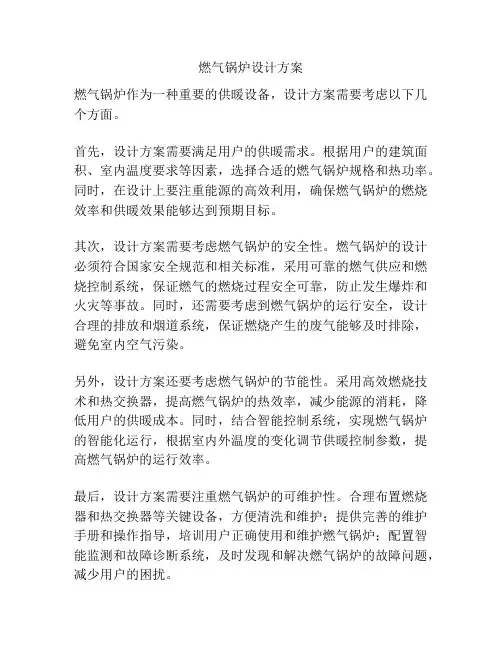

燃气锅炉设计方案
燃气锅炉作为一种重要的供暖设备，设计方案需要考虑以下几个方面。

首先，设计方案需要满足用户的供暖需求。

根据用户的建筑面积、室内温度要求等因素，选择合适的燃气锅炉规格和热功率。

同时，在设计上要注重能源的高效利用，确保燃气锅炉的燃烧效率和供暖效果能够达到预期目标。

其次，设计方案需要考虑燃气锅炉的安全性。

燃气锅炉的设计必须符合国家安全规范和相关标准，采用可靠的燃气供应和燃烧控制系统，保证燃气的燃烧过程安全可靠，防止发生爆炸和火灾等事故。

同时，还需要考虑到燃气锅炉的运行安全，设计合理的排放和烟道系统，保证燃烧产生的废气能够及时排除，避免室内空气污染。

另外，设计方案还要考虑燃气锅炉的节能性。

采用高效燃烧技术和热交换器，提高燃气锅炉的热效率，减少能源的消耗，降低用户的供暖成本。

同时，结合智能控制系统，实现燃气锅炉的智能化运行，根据室内外温度的变化调节供暖控制参数，提高燃气锅炉的运行效率。

最后，设计方案需要注重燃气锅炉的可维护性。

合理布置燃烧器和热交换器等关键设备，方便清洗和维护；提供完善的维护手册和操作指导，培训用户正确使用和维护燃气锅炉；配置智能监测和故障诊断系统，及时发现和解决燃气锅炉的故障问题，减少用户的困扰。

综上所述，燃气锅炉的设计方案需要综合考虑供暖需求、安全性、节能性和可维护性等方面的因素。

通过科学合理的设计，实现燃气锅炉的高效运行和长期稳定供暖，为用户提供舒适的生活环境。

锅炉选型方案一、选型依据1.生活小区用热负荷：采暖面积：8000m2；2.参照标准《锅炉房设计规范》GB50041-92《供暖通风设计手册》《热水锅炉安全技术监察规程》劳锅字[1997]74号二、负荷计算①、采暖负荷计算：采暖热指标取：65w/㎡则采暖总热负荷为：8000㎡*65 w/㎡=520000 W三、选型分析总采暖面积为8000m2。

采暖热指标取65 w/㎡，则采暖总热负荷为Q= 8000㎡*65 w/㎡=520000 W。

根据以上数据，本着“配置合理、满足需要、安全节约、操作方便”的原则，提出如下方案：推荐系统选用1台GT430—14型燃气热水锅炉，可满足用户需求。

此方案有利于用户最大负荷运行，且运行节能，操作简单方便。

采暖用负荷较大时，锅炉可满负荷运转。

四.确定炉型选用1台GT430—14型燃气热水锅炉。

五、系统说明本方案配置1台GT430—14型燃气热水锅炉，只做采暖供热需要。

循环水泵的选型1循环水量的确定对于热水供热系统，循环水流量由下式计算：G＝[Q/c（tg－th）]×3600＝0.86Q/（tg－th）式中：G －计算水流量，kg/hQ －热用户设计热负荷，Wc －水的比热，c＝4187J/ kgo℃tg﹑th－设计供回水温度，℃一般情况下，按每平方米建筑面积2～2.5 kg/h估算。

供暖设计出水温度95度，回水温度70度。

总的采暖热负荷为520KW，带入公式得循环水量为:G=17888KG/H。

裕量取10%，所以循环水量为：G=17888*1.1=19676.8 KG/H。

实际取水量按19700KG/H 来取值。

2 水泵扬程的确定按照国家普通建筑层高为3米计算，此建筑物最高的是4层，裕量取25%，所以水泵扬程H=3*4*1.25=15m。

3 水泵型号确定。

燃气热水锅炉设计方案一、工程描述本工程为锅炉房改造工程，原锅炉房尺寸：9.88mX5.88m0二、设计方案及设备选型依据贵单位的实际状况，我们本着“配量合理，满意须要，平安节约,操作简便”的原则，提出如下方案：锅炉选型：我们依据用户现有状况，选用1台CWNSl.4-85/65-Q（2吨）由南京工业锅炉厂生产的燃气热水锅炉，供暖面积可达到2万平方米，可以满意用户供暖需求。

三、产品主要技术数据和性能的具体描述CWNS系列全自动燃气卧式锅炉为内燃，三回程，全湿背，全水纹炉胆，螺纹烟管式锅炉，其烟管与前管板的独特连接设计、N型导流装置的设计、烟温排放测定自控系统及具有烟气汽化潜热回收利用装置，其特点以下：①燃烧室低位布置，烟管左右对称，匀称分散应力。

②三回程结构，保证换热面积与传热效率的最佳状态。

③全湿背布置，既克服了后烟箱受高温烟气冲刷易造成管板裂纹等缺点，又能有效利用受热面，确保锅炉设备平安运转，削减修理。

④采纳螺纹烟管，有效增加受热面积，增加高温烟气紊流传热，提高锅炉热效率，同时缓解锅炉的热胀冷缩，确保锅炉的平安性，延长锅炉的寿命。

⑤特殊是我厂热水锅炉依据蒸汽锅炉标准采纳全扳边对接焊接技术避开了角焊缝长期受热交变应力而可能出现的疲惫，提高了锅炉的平安性。

⑥前后端盖密封性能和措施：前、后烟箱门采纳活动式结构，便于对锅炉内部进行清查、修理和清洁；前、后烟箱门采纳双门结构，即内耐火门，外保温门，降低了热量的散失，保证燃烧器在一个低温地环境下运行,操作人员在平安的环境下操作，增加了锅炉的外部美观。

⑦锅炉外壳采纳彩色钢板包装，既耐腐蚀，外型又美观美丽。

2、燃烧器性能特点采纳意大利进口燃烧机。

性能特点(1)、强制通风一体式比例调整，外形设计紧凑，适用功率范围广，全自动运行，对炉膛进行预吹扫，压头高，克服炉膛阻力实力强。

(2)、风机马达安装在与空气流淌相垂直的方向，叶轮性能牢靠，运用反向风机叶片和高效隔音材料、并采纳特殊设计的风门入门，使噪音的排放降到最低。

燃气锅炉供暖设计方案燃气锅炉供暖设计方案1. 设计概述：本设计方案旨在提供一个高效、环保、舒适的燃气锅炉供暖系统。

系统采用燃气锅炉作为供热设备，通过配备合理的管道、阀门和散热设备，将热能传输到各个室内空间，实现供暖目的。

2. 系统组成：(1) 燃气锅炉：选用高效的燃气锅炉作为供热设备，具有高效率、低噪音、安全可靠的特点。

(2) 管道系统：采用高品质的钢管或塑料管道搭建供暖管网，保证热水循环畅通。

(3) 阀门：布置合理的阀门以控制各个房间的供暖量，实现供暖分区。

(4) 散热设备：根据室内空间的大小和需求，安装合适的散热设备，如暖气片、地暖等。

3. 设计原则：(1) 高效节能：选用高效的燃气锅炉，并配备恰当的管道保温材料，减少能量损失。

(2) 安全可靠：确保燃气供暖系统配备完备的安全设备，如燃气泄漏报警器、燃气自动阻断阀等，确保供暖过程中的安全。

(3) 舒适环保：通过合理布置散热设备和调节阀门，实现不同室内空间的舒适供暖。

同时，系统设计中考虑低污染、低噪音等环保要求。

4. 设计步骤：(1) 需求分析：根据使用场所的面积、结构、人群等，合理确定供暖的需求量和分区。

(2) 燃气锅炉选型：根据供暖需求量和设计原则，选择合适的燃气锅炉型号。

(3) 管道布置：根据建筑结构和供暖需求，设计合理的管道布置方案，保证热水传输畅通。

(4) 散热设备选择：根据室内空间大小和需求，选用合适的散热设备，如暖气片、地暖等。

(5) 阀门调节：根据供暖分区需求，调节阀门，实现不同区域的供暖量调节。

(6) 安全设备配置：配备燃气泄漏报警器、燃气自动阻断阀等安全设备，确保供暖过程中的安全。

(7) 监控系统：可选配监控系统，实时监测供暖系统运行状态，保障设备的长期运行。

综上所述，这是一个高效、环保、舒适的燃气锅炉供暖设计方案。

通过科学的选型、合理的布局和配套设备，能够提供可靠的供暖服务，满足用户的需求，同时减少能源消耗和环境污染。

3千平米燃气锅炉供热改造初步方案说明铜管商用热水锅炉二〇一三年十月二日供热初步方案说明一、设计原始条件：采暖末端形式分为普通暖气片，采暖面积是3000平米，洗浴用水为3个水龙头（将扩展为6个），洗浴人数最大为60人，只是冬天洗浴用，其余天数用太阳能热水洗浴，现有一台2吨的蒸汽锅炉供应，需要拆掉换成天然气的。

二、采暖部分设计1、普通暖气片采暖汽修支队供暖方式采用普通暖气片方式，供、回的温度分别是90、70℃，采暖面积共3000m 2，考虑到是平房结构，每平米采暖负荷65～70W/M 2配，总热量为195～210KW, 采暖期为140天。

锅炉年燃料利用率为91%，当地采暖满负荷率为40%。

考虑到锅炉效率和热量传输效率实际小时热负荷为：() kCcal/h 198402~184212230.7kW ~214.291.0210~195=小时最大热负荷：3000m 2×70W/m 2=210kW[180660kCal/hr]。

可选用1台 H3-1223，锅炉输出热量为：25.26×104kCal/hr 。

三、热水淋浴部分：职工6个水龙头，每个龙头小时水量为540升热水，供水时间为4～5个小时，同时使用系数为70%，所需的热量为：6×540×（40-4）×70%= 81648 Kcal/hr 。

可用1台G65-400（A ）型商用热水器，燃气耗量10.81m 3/h ，输入热量为100775 Kcal/hr ，热效率89.7%，输出热量：100775 Kcal/hr ×89.7%=90395 Kcal/hr 。

四、计算结果（热水锅炉汇总） 项目 需要热量 锅炉配置 水箱 燃气用量（m 3/h ）采暖系统 270KW1台H3-1223不需要 33.05 生活热水 8.16×104kCal/hr 1台G65-400（A ）不需要10.81天然气的使用量为43.86 m 3/h 。

燃气热水锅炉供暖设计方案引言燃气热水锅炉是一种广泛应用于供暖系统的设备，通过燃烧燃气产生热能，并将热能传递给热水，使其成为一种理想的供暖方式。

本文将介绍燃气热水锅炉供暖设计方案，包括供暖系统的设计原则、锅炉的选型、管道布局和系统的操作维护等内容。

1. 供暖系统设计原则供暖系统设计需要考虑以下几个原则：•能效：选择高效节能的燃气热水锅炉，提高供暖系统的能效；•舒适性：设计合理的温度和湿度控制，提供舒适的供暖环境；•安全性：确保供暖系统的运行安全，采取必要的安全措施；•可靠性：选择可靠的设备和材料，确保供暖系统的稳定运行。

2. 燃气热水锅炉选型在设计燃气热水锅炉供暖系统时，需要根据供暖面积、供暖需求和燃气供应情况来选择合适的锅炉型号。

首先，根据供暖面积计算所需的热功率。

一般情况下，每平方米的供暖面积需要约70-100瓦的热功率。

根据实际情况选择适当的数值。

其次，考虑燃气供应情况。

根据燃气管道的直径和压力来确定锅炉的最大额定热功率。

确保锅炉的额定热功率在燃气管道允许范围内。

最后，选择燃气热水锅炉的型号。

考虑锅炉的品牌、热效率、安全性、维护保养等方面的因素。

3. 管道布局燃气热水锅炉供暖系统的管道布局需要考虑以下几个方面：•热水管道：主要用于热水的输送，从锅炉出口连接到供暖系统的散热器或暖气片。

根据需要选择适当的管径和材质，并确保管道的斜度有利于水的流动。

•回水管道：将冷却的水流回到锅炉，循环供暖系统。

回水管道与热水管道平行布置，根据需要选择合适的管径和材质。

•循环泵：循环泵负责将热水从锅炉送往供暖系统，并将回水送回锅炉。

循环泵的位置应考虑短管道，减少水流阻力。

•安全阀：安全阀用于释放过压的热水，确保系统的安全运行。

安全阀应安装在锅炉出口附近的高点。

4. 系统的操作维护为了确保燃气热水锅炉供暖系统的正常运行，需要进行定期的操作和维护。

•定期清洗：定期清洗锅炉内的积水和水垢，保持锅炉的高效运行。

•排气处理：定期排除锅炉和供暖系统中的气体，防止气体积聚影响供暖效果。

燃气热水锅炉设计方案1. 引言本文档旨在介绍燃气热水锅炉的设计方案。

燃气热水锅炉是一种利用燃气作为燃料，通过加热水来产生热能的设备。

其主要应用于供暖系统和热水供应。

2. 设计需求为了满足客户的需求，我们在燃气热水锅炉的设计上拟定以下要求：•高效节能：确保燃气的有效利用，降低能耗。

•安全可靠：采取必要的安全措施，防止事故发生。

•环保低排放：减少对环境的污染。

•灵活性：适应不同规模和需求的加热系统。

•易于维护：简化设备维护和保养的流程。

3. 设计参数基于上述需求，我们制定了一系列设计参数，包括但不限于：3.1. 加热能力确定燃气热水锅炉的最大加热能力，以满足供暖系统或热水需求。

根据客户需求和建筑特点，确定所需加热能力的范围。

3.2. 热效率热效率衡量了燃气的利用率，我们将设计燃气热水锅炉以提高热效率。

采用先进的燃烧技术和余热回收系统来最大限度地提高热效率。

3.3. 安全措施为了确保使用过程中的安全性，我们将在设计中考虑以下安全措施：•燃气泄漏检测：安装气体泄漏探测器，及时发现燃气泄漏并采取应对措施。

•过热保护：设计过热保护装置，防止燃气热水锅炉过热。

•电气保护：设置过电流保护和漏电保护装置，以确保电气系统的安全性。

3.4. 环保设计为了减少对环境的影响，我们将采取以下环保措施：•低排放设计：通过优化燃烧过程和控制烟气排放，降低对大气的污染。

•排烟净化：安装烟气净化装置，减少烟尘和有害气体的排放。

•废热回收：利用废热进行加热水预热，提高能源利用效率。

3.5. 灵活性设计为了适应不同规模和需求的加热系统，我们将采取以下灵活性设计：•多档调节：设计多档调节系统，根据实际需求灵活调整加热能力。

•模块化设计：将燃气热水锅炉设计为模块化结构，方便灵活地拓展或缩减系统规模。

3.6. 易维护设计为了简化设备的维护和保养流程，我们将采用以下易维护设计：•智能监控：安装智能监控系统，实时监测设备状态和运行参数，及时发现故障并提示维修。
