图纸审核要点注意三大问题
导言
工程未动，图纸先行。对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。
总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。
施工图纸审核中常出现以下问题
1.建筑结构图的纠缠不清
最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。图纸说明也应重点审核，严禁复制其他图纸敷衍了事。
2.细部位置不合理
宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。
3.专业管线交叉出问题
常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。
4.预留洞、预埋件错漏
常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。

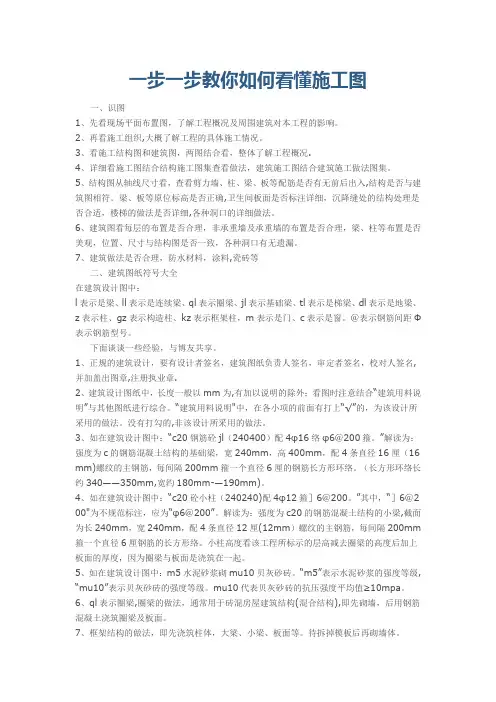

一步一步教你如何看懂施工图
一、识图
1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织,大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况.
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。梁、板等原位标高是否正确,卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细,各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料,瓷砖等
二、建筑图纸符号大全
在建筑设计图中：
l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。＠表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名,并加盖出图章,注册执业章.
2、建筑设计图纸中，长度一般以mm为,有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明"中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm)螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。（长方形环络长约340——350mm,宽约180mm-—190mm)。
4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6＠200。”其中，“］6＠200"为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁,截面为长240mm，宽240mm，配4条直径12厘(12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
施工图纸会审要点及注意事项
时间：XX年XX月XX日
工程名称 施工单位
施工部位 工序名称
图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
一、职责
图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。图纸会审由建设单位、设计单位、地勘单位、监理单位、施工单位、监督单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。
二、图纸审核内容
1、施工图纸会审及技术交底
由项目建设单位组织，监理单位主持，设计单位、地勘单位、施工单位、监督单位参加。设计人员交底（建筑、结构、强电、弱电、给排水专业等），交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。
2、施工单位对图纸核查 施工图纸会审要点及注意事项
时间：XX年XX月XX日
施工单位必须对各专业图纸认真核查。目的是达到了解设计意图， 熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。
3、各相关部门及单位图纸核查
（1）、各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、 碰、缺等问题在图纸会审中提出，由设计单位解决；
施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会审各方单位会签。
施工图审查要点
一、总则
1. 目的
确保设计质量得到有效控制。
2. 范围
适用于公司开发的建筑工程各专业（建筑、结构、给排水、暖通、电气、景观）施工图图审查。
3. 审查依据
3.1 国家现行相关规范；
3.2 公司制度要求；
3.3 项目设计任务书。
4. 其他要求
4.1 产品标准和设计任务书的内容是否反映在施工图纸上；
4.2 设计依据设计采用的设计标准、规范是否正确，是否为有效版本；
4.3 着重从设计参数、设计标准构件材料、合理设计荷载、含钢量、所选用的设备材料等审查；
4.4 审核施工图设计是否具备由专业承包商进行二次深化所需要的条件和深度，有否存在重大缺、漏项，不同专业、不同工程间的设计接口是否充分合理考虑；
4.5 本审查要点内容可根据工作实际进行增补。
二、各专业审查要点
（一） 建筑专业
1 总图与设计说明
1.1 总图 1.1.1 审核楼座及地库定位四角坐标；
1.1.2 审核竖向标高；
1.1.3 审核技术经济指标是否符合方案报审图；
1.1.4 审核建筑高度：不超过方案审定各楼座高度，注意建筑高度的计算方式；
1.1.5 审核施工图各类坐标、间距是否与报建图纸吻合；
1.1.6 是否满足消防规范，是否设有消防通道；
1.1.7 是否考虑无障碍设计，内容应满足国家规范要求；
1.1.8 安全性考虑：水景处，如无护栏，水深不超过400；泳池周围应有围护处理，平台临界边有否设护栏，高度有否满足安全要求。
1.2 设计说明
1.2.1 关注屋面、地下室防水等级的选择与具体做法（注意最新规范）；
1.2.2 关注保温做法的选择；
1.2.3 墙体
1.2.3.1 关注外墙外饰面材料的描述是否有误；
1.2.3.2 分户隔墙（非承重墙）的做法选择，综合考虑使用和隔声要求；
1.2.3.3 关注电梯井道与主要居室的隔墙内侧是否采取了隔声处理；
