Protel DXP操作手册(PCB)

Protel DXP 中文简易操作手册

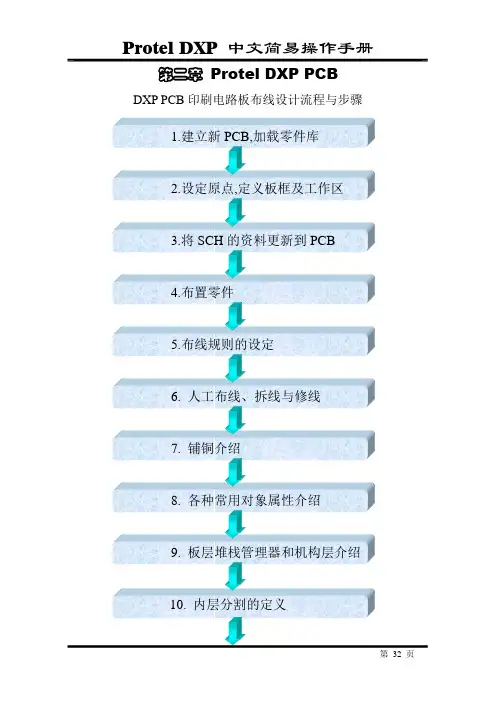

第 32 页 第二章 Protel DXP PCB

DXP PCB印刷电路板布线设计流程与步骤

建立新PCB,加载零件库

2.设定原点,定义板框及工作区

3.将SCH的资料更新到PCB

4.布置零件

5.布线规则的设定

6. 人工布线、拆线与修线

7. 铺铜介绍

各种常用对象属性介绍

9. 板层堆栈管理器和机构层介绍

10. 内层分割的定义 Protel DXP 中文简易操作手册

第 33 页

自动布线功能介绍

12.DRC设计规则检测

13.PCB零件库的建立与套用

特殊字符串的介绍

18.内部操控设定 17.Gerber files、NC Drill和BOM输出 16.预览打印 15.Dimensions的应用

其它功能 Protel DXP 中文简易操作手册

第 34 页 2－1 建立新PCB档案,加载零件库

DXP PCB 常用快速键

键：公英制切换 少了Page Up Page Down End

键：改变移动格点的距离

键：层别的设定

键：进入对象编辑模式

键：走线模式时恢复上一线段的状态

键：切换走线的层数

键：切换所在的层别(往后)

键：切换所在的层别(往前)

， 键：显示整个绘图画面

本文来源于网络，版权归原作者所有，由本人整理，仅供学习参考之用。

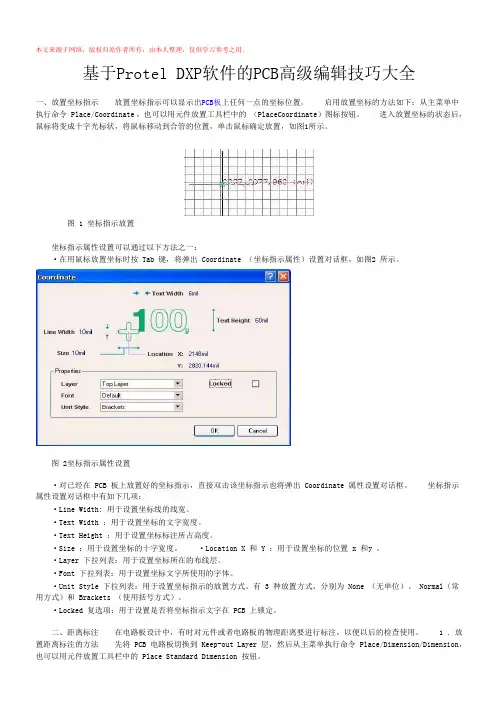

基于Protel DXP软件的PCB高级编辑技巧大全

一、放置坐标指示 放置坐标指示可以显示出PCB板上任何一点的坐标位置。 启用放置坐标的方法如下：从主菜单中执行命令 Place/Coordinate ，也可以用元件放置工具栏中的 （PlaceCoordinate）图标按钮。 进入放置坐标的状态后，鼠标将变成十字光标状，将鼠标移动到合管的位置，单击鼠标确定放置，如图1所示。

图 1 坐标指示放置

坐标指示属性设置可以通过以下方法之一：

·在用鼠标放置坐标时按 Tab 键，将弹出 Coordinate （坐标指示属性）设置对话框，如图2 所示。

图 2坐标指示属性设置

·对已经在 PCB 板上放置好的坐标指示，直接双击该坐标指示也将弹出 Coordinate 属性设置对话框。 坐标指示属性设置对话框中有如下几项：

·Line Width: 用于设置坐标线的线宽。

·Text Width ：用于设置坐标的文字宽度。

·Text Height ：用于设置坐标标注所占高度。

·Size ：用于设置坐标的十字宽度。 ·Location X 和 Y ：用于设置坐标的位置 x 和y 。

·Layer 下拉列表：用于设置坐标所在的布线层。

·Font 下拉列表：用于设置坐标文字所使用的字体。

·Unit Style 下拉列表：用于设置坐标指示的放置方式。有 3 种放置方式，分别为 None （无单位）、 Normal（常用方式）和 Brackets （使用括号方式）。

·Locked 复选项：用于设置是否将坐标指示文字在 PCB 上锁定。

二、距离标注 在电路板设计中，有时对元件或者电路板的物理距离要进行标注，以便以后的检查使用。 1 ．放置距离标注的方法 先将 PCB 电路板切换到 Keep-out Layer 层，然后从主菜单执行命令 Place/Dimension/Dimension，也可以用元件放置工具栏中的 Place Standard Dimension 按钮。 进入放置距离标注的状态后，鼠标变成如图3所示的十字光标状。将鼠标移动到合适的位置，单击鼠标确定放置距离标注的起点位置。移动鼠标到合适位置再单击，确定放置距离标注的终点位置，完成距离标注的放置，如图 4所示。系统自动显示当前两点间的距离。

1 得到正确的原理图和网络表

绘制原理图是绘制PCB板图的前提，网络表是连接原理图和PCB板图的中

介，所以在绘制PCB电路板之前一定要先得到正确的原理图和网络表。

另外，我们可以通过手工更改网络表，将一些元件的固定接脚等原理图

上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地

或保护地等。

2 画出自己定义的非标准器件的封装库

自己独立绘制的封装一定要在PCB设计之前完成，在制作PCB电路板时，

我们会导入这些自己制作的封装。

3 规划电路板

电路板是采用单面板还是多层板，电路板的形状、尺寸等具体的参数以

及电路板的安装方式等在这里都要一并考虑。另外，还要考虑电路板与

外界的接口形式，选择具体接插件的封装形式。

4 画上禁止布线层

在需要放置固定孔的地方放上适当大小的焊盘，对于3mm的螺丝可用

6.5~8mm的外径和3.2~3.5内径的焊盘。对于标准板可从其他板或PCB

Wizard中调入。

5 设置环境参数

我们可以根据自己的习惯来设置环境参数。环境参数包括栅格大小、光

标捕捉大小、公制英制的转换、工作层面颜色等。6 打开所有要用到的

库文件后调入网络表文件

需要注意的是要先把所有的库文件全都打开后，再导入网络表文件。否

则，在导入网络表时会出现元件找不到封装的情况。

7 设定工作参数

主要进行PCB板的图层设定。

8 元件手工布局

应当从机械结构、散热、电磁干扰、将来布线的方便性等方面综合考

虑。先布置与机械尺寸 有关的器件并锁定这些器件，然后是大的占位

置的器件和电路的核心元件，再是外围的小元件。对于同一个器件用多

种封装形式的，可以把这个器件的封装改为第二 种封装形式并放好后

对这个器件用撤消元件组功能，然后再调入一次网络表并放好新调入的

这个器件，有更多种封装形式时依此类推。放好后可以用VIEW3D功 能

查看一下实际效果。

如果不甚满意的话可以根据实际情况再作适当调整，然后将全部器件锁

定。假如板上空间允许，则可在板上放上一些类似于实验板的布线区。对于大板子应在 中间多加固定螺丝孔，板上有重的器件或较大的接插

Protel DXP入门教程3:PCB设计

 手工布线

 自动布线

 验证你的板设计

 设置项目输出

 打印到Windows打印设备

 生产输出文件

 仿真设计

 设置仿真

 运行瞬态特性分析

手工布线

布线就是放置导线和过孔在板子上将元件连接起来。Protel DXP提供了许多有用的手工布线工具，使得布线工作非常容易。

尽管自动布线器提供了一个容易而强大的布线方式，然而仍然有你需要去控制导线的放置的状况——或者你因为个人喜好而要进行手工布线。在这些状况下，你可以对你的板的部分或全部进行手工布线。在本教程的这部分，我们要将整个板作为单面板来进行手工布线，所有导线都在底层。

现在我们要使用预拉线来引导我们将导线放置在板的底层。

在Protel DXP中，PCB的导线是由一系列直线段组成的。每次方向改变时，新的导线段也会开始。在默认情况下，Protel DXP初始时会使导线走向为垂直、水平或45°角，以使很容易地得到专业的结果。这项操作可以根据你的需要自定义，但在本教程中我们仍然使用默认值。

1. 从菜单选择Place » Interactive Routing（快捷键P，T）或点击放置（Placement）工具栏的Interactive Routing按钮。光标变成十字形状，表示你处于导线放置模式。

2. 检查文档工作区底部的层标签。TopLayer标签当前应该是被激活的。按数字键盘上的*键切换到底层而不需要退出导线放置模式。这个键仅在可用的信号层之间切换。现在BottomLayer标签应该被激活了。

3. 将光标放在连接器Y1的最下面一个焊盘上。左击或按ENTER固定导线的第一个点。

4. 移 动光标到电阻R1的下面一个焊盘。注意导线是怎样放置的。在默认情况下，导线走向为垂直、水平或45°角。再注意导线有两段。第一段（来自起点）是蓝色实 体，是你当前正放置的导线段。第二段（连接在光标上）称作“look-ahead”段，为空心线，这一段允许你预先查看好你要放的下一段导线的位置以便你 很容易地绕开障碍物，而一直保持初始的45°/90°导线。
