砌体结构刚性方案

兴茂•盛世北辰砌体结构作业指导书

- 1 - 编 制 依 据

1、重庆大学建筑设计研究院提供的兴茂•盛世北辰工程1＃、2＃楼施工图及图纸会审纪录；

2、《砌体工程施工质量验收规范》（GB50203-2002）；

3、兴茂•盛世北辰工程1＃、2＃楼施工组织设计；

4、兴茂建司企业管理体系文件；

5、设计交底及甲方砌体技术交底；

6、安装洞口预留图。

编制人：

审批人：

兴茂•盛世北辰砌体结构作业指导书

- 2 - 目 录

第一章 工程概况

第二章 施工组织与部署

第三章 施工方法

第四章 质量标准

第五章 安全技术措施

兴茂•盛世北辰砌体结构作业指导书

- 3 - 第一章 工 程 概 况

本工程地处重庆市渝北区冉家坝109号地块。

本工程结构形式为现浇钢筋砼框架剪力墙结构体系。内、外墙砌体均为填充墙砌体，外墙及室内分隔墙采用加气砼，其余砌体材料采用烧结页岩空心砖及其配砖、普通粘土砖（用于地面以下砌体），砌体墙厚为100mm、180mm、200mm三种。砌体±0.000以下落地墙采用M5水泥砂浆、MU10页岩砖砌筑，其他轻质墙采用容重≤7KN∕m3、强度等级≤5Mpa、M5混合砂浆砌筑。 兴茂•盛世北辰砌体结构作业指导书

- 4 - 第二章 施 工 组 织 与 部 署

1、施工目标：

1.1质量目标：

施工过程中，每楼层划为一个检验批，根据《建筑工程施工质量验收统一标准》（GB50300-2001）、《砌体工程施工质量验收规范》（GB50203-2002），保证填充墙砌体分项工程符合验收规范的要求。

1.2进度目标：

按项目部总体进度计划的要求实施。

2、施工部署：

2.1施工准备：

2.1.1主要材料准备：

1）砖：普通烧结空心砖（KP砖）：200㎜×190㎜×115㎜（容重≤8KN/m3）；普通烧结配砖：195㎜×95㎜×53㎜（容重≤20KN/m3）；实心砖：235㎜×115㎜×53㎜（容重≤20KN/m3）；蒸压加气混凝土砌块。

广州中海名都A10、A11栋高层住宅工程 砌体工程施工方案

1 1．工程设计

根据设计施工图纸和有关设计变更要求，本工程砌体做法如下：

1．1地库以上部分外墙 采用200厚MU7.5烧结粘土空心砖（容重=1400kg/M3），内墙采用MU5陶粒混凝土空心砌块（容重=1400kg/M3），建议内墙陶粒混凝空心砌块改为使用粘土空心砖，（确保抹灰后的墙面不裂缝） 用M5混合砂浆砌筑，隔墙均砌至梁底或板底。

1．2所有管道井、楼梯间、空调机房、配电室的墙（除钢筋混凝土墙外）均用100或200厚陶粒砼砌块砌筑。

1．3砌块墙体的防裂措施

（1） 砌块采用筋肋铺灰法；

（2） 第一皮砌块坐浆砌筑，并用C15混凝土填实，梁底斜砖砌筑；

（3） 砌块墙体内26拉结筋通长配筋，与柱拉结牢固；

（4） 窗口上、下均为钢筋混凝土实心体，窗侧口的空心砌块应用C15混凝土填实；

（5） 支撑、吊挂重物处，空心砌块应先用C15混凝土填实，打孔后封闭，不许事后打洞；

（6） 窗外侧窗框与外墙之间作宽7深5宽的凹缝，嵌填高弹性密封胶；

（7） 凡不同材料墙体交接处加铺一层耐碱纤维网布，以保证粉刷质量。

1．4在室内地坪以下50MM处做墙身防潮20厚1：2．5水泥砂浆掺5%防水粉。

1．5所有内墙阳角均做1：2．5水泥砂浆护角1800高，两侧宽150。

1．6构造柱配筋纵筋4ф12，箍筋6@200，纵筋应锚入混凝土梁或板内400。过梁采用93G322图集A型截面1级荷载，支撑长度250MM梁宽度同墙宽，过梁设计要求全部现浇，我公司建议跨度小于1.2M的预制，其余的现浇，施工中参见该图集（由项目部复印下发）。

1．7幼儿园所有墙角，窗台，窗口竖边等棱角部位必须做成小圆角。

1．8墙高超过4M的填充墙砌体隔在门洞上设置一道方形钢筋混凝土腰带，带高100MM，沿墙通长设置4ф12，6@200。

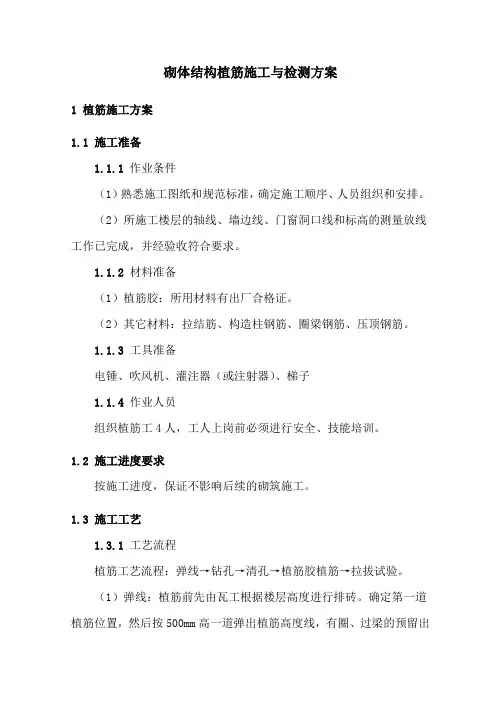

砌体结构植筋施工与检测方案

1 植筋施工方案

1.1 施工准备

1.1.1 作业条件

（1）熟悉施工图纸和规范标准，确定施工顺序、人员组织和安排。

（2）所施工楼层的轴线、墙边线、门窗洞口线和标高的测量放线工作已完成，并经验收符合要求。

1.1.2 材料准备

（1）植筋胶：所用材料有出厂合格证。

（2）其它材料：拉结筋、构造柱钢筋、圈梁钢筋、压顶钢筋。

1.1.3 工具准备

电锤、吹风机、灌注器（或注射器）、梯子

1.1.4 作业人员

组织植筋工4人，工人上岗前必须进行安全、技能培训。

1.2 施工进度要求

按施工进度，保证不影响后续的砌筑施工。

1.3 施工工艺

1.3.1 工艺流程

植筋工艺流程：弹线→钻孔→清孔→植筋胶植筋→拉拔试验。

（1）弹线：植筋前先由瓦工根据楼层高度进行排砖。确定第一道植筋位置，然后按500mm高一道弹出植筋高度线，有圈、过梁的预留出圈、过梁位置。确保拉结筋位置不大于500mm。

（2）钻孔：使用手持电锤在规定位置打孔，如遇到混凝土构件内部钢筋，在不影响砼施工和强度的前提下移开，如移开的距离太大，应与甲方和设计协商进行加筋补强。

（3）清孔：用手持式电吹风将孔内灰尘吹净，清孔完成后验孔，验孔合格方可进行下道工序。

（4）植筋：先将植筋胶按说明书拌制好，然后用注胶枪将胶注入孔内，填满孔约1/3。插入钢筋后植筋胶将整个孔充满。将钢筋弯钩方向调整到位。

（5）拉拔试验：植筋胶强度到期后，墙体砌筑前应按规定对植筋进行拉拔试验。

1.3.2 施工要点

（1）墙体弹线要准确，与图纸相符，并经验收符合要求。

（2）电锤钻孔深度要符合要求，不得钻孔太浅或击穿楼板。

（3）钻孔完毕后，要用吹风机将孔内粉末清理干净，切不可有残留粉末。

（4）孔洞清理完毕后，先将植筋胶灌入孔内约1/3，再将钢筋端部涂满植筋胶，然后植入孔内。

（5）钢筋植入后，在植筋胶达到强度前不可产生挠动。

1.4 成品保护

二

次

结

构

砌

体

方

案

编 制 人：

审 核 人：

审 批 人：

编制单位：

西安云正建设工程有限公司

年 月 日

目 录

一、工程概况...............................................................................................1

二、施工部署...............................................................................................1

三、施工准备...............................................................................................2

四、加气混凝土砌块施工...........................................................................3

五、施工技术措施.......................................................................................5

六、保证项目质量标准...............................................................................6

七、基本项目...............................................................................................6
