SCI-TECHINNOVATION&PRODUCTIVITYNo．11Nov.2013，TotalNo．238雕刻机，顾名思义就是用机器代替人工进行雕

刻的设备。早在很多年前，雕刻产品就已然成为人

们生活的一部分，这种需求推动了雕刻艺术的日益

精深。随着微电子技术、控制理论、检测技术、计

算机控制等技术的迅速发展，数控系统不断更新，

机械雕刻亦在20世纪90年代获得了较大发展。如

今，雕刻机已经在各行各业中得到了广泛的应用及

发展，如木工行业、模具雕刻、紫铜和石墨电极加

工、石材雕刻等。一些小型的装饰品在生活中也是

不可或缺的，因而小型雕刻机作为一种典型的机电

一体化产品，具有较大的市场前景[1]。因此，笔者

对经济型小型三维雕刻机进行了设计，通过设计开

发，可以为中小用户，尤其是个人用户提供低价的

雕刻机。

1雕刻机的总体方案设计

1.1总体方案选择

现在市面上流行的小型雕刻机工作台有两种。

第一种见图1-a，工作台只沿横向（X）移动，刀

具沿纵向（Y）和垂直方向（Z）移动。第二种则如

图1-b所示，工作台沿横向（X）、纵向（Y）移

动，而刀具只沿垂直方向（Z）移动。图1-a工作

台结构简单、稳定性好。但工作过程中，工件会随

着工作台的移动而移动，所以对于工件的重量就会

有所限制，此种结构的雕刻机较小。图1-b虽然制

作较容易，然而稳定性要比图1-a差很多。由于本次设计对机械部件结构的要求是小而轻便，且加工

工件的质量也比较轻，因此选用结构图1-a。

笔者所设计的雕刻机由工作台、机头组件、主

轴组件、外部框架、控制系统等组成。这里主要进

行了工作台、机头组件、主轴组件部分的结构设

计。工作台的主要作用是用来装夹工件，其结构上

主要由步进电机、滚珠丝杆螺母副、导轨组成，其

步进电机接收控制系统发送的脉冲信号，带动工作

台运动。

小型雕刻机属于经济性机床，因而既要保证加

工精度，同时

还要兼顾结构简单、经济成本较低的

要求。这样，进给系统均采用步进电机开环控制系

统。同时传动结构上采用滚珠丝杠螺母副，这是因

为，滚珠丝杠螺母副具有摩擦小、传动效率高的特

点。导轨采用直线圆柱导轨，价格便宜，且其导向

精度也能完全满足要求。小型雕刻机机械系统设计

高健

摘要：介绍了国内外雕刻机的发展现状，分析了雕刻机的基本原理，确定了小型雕刻机的总体设计方案，并对小型雕刻机的机械系统进行了设计计算。机械系统设计包括总体布局、加工原理、主轴与主传动系统、进给系统以及整个雕刻机的结构设计。关键词：雕刻机；机械结构；步进电机中图分类号：TG659文献标志码：ADOI：10.3969/j.issn.1674-9146.2013.11.092

收稿日期：2013－07－21；修回日期：2013－10

－21作者简介：

高健（

1962

-），女

，江苏

扬州人，工程师，主要从事机械

制造设计及其自动化方向的研究，E-mail：gaojian@tyut.edu.cn。（太原理工大学，山西太原030024）文章编号：1674-9146（2013）11－0092－02

1-a第一种工作台1-b第二种工作台

图1小型雕刻机工作台ZZ

XXYY应用技术AppliedTechnology

-092-科技创新与生产力2013年11月总第238

期图3雕刻机视图1.2进给运动方案

在整个工作过程中，刀具在电主轴带动下做高

速旋转，并且Z方向、X方向步进电机将运动传递

给丝杠螺母，使刀具沿着垂直（Z）方向做进刀、

退刀运动以及横向（X）方向的进给运动。工作台

在工作过程中仅单方向（即只做Y方向）的进给运

动，带动工件作Y方向的进给，该设计工作原理:步进电机接收脉冲信号转动，并带动丝杠转动，由

于螺母固定在工作台上，因而限制了螺母的旋转自

由度，使其只能做直线运动，从而实现工作台在某

个方向（X、Y或Z方向）的进给运动。在X、Y、

Z方向上的导轨均采用直线圆柱导轨，其导向精度

完全可满足工作台定位精度的要求，见图2。

1.3雕刻机主运动方案随着高速主轴轴承的开发，研制了高刚度，高

速电主轴，被广泛应用于各种雕刻机，纺织机械及

木工机械等高速设备中。基于电主轴有很多优点，

该设计采用安阳莱必泰机械有限公司生产的雕刻电

主轴，电主轴通过弹性夹头直接与刀具连接[2]。

2雕刻机机械结构设计

2.1雕刻机机械部分的主要参数

雕刻机机械部分的主要参数见表1。

专用软件步进电机驱动电路各轴控制信号X向步进电机

Z向步进电机Y向步进电机X向执行机构

Z向执行机构Y向执行机构

图2雕刻机工作原理图

2.2切削力、切削扭矩和切削功率计算

当进行一般切削时产生的铣削力最大，因此只

需计算此时的铣削力来进行设计计算即可。设一般

切削时：铣削深度ap=1mm，最大进给vf=3600mm/

min，n=20000r/min。查参考文献[1]铣削力、扭矩

和功率的计算公式，并代入上表中数据计算得出，

铣削力：Fz=43.93N；铣削扭矩：M=0.132N·m铣

削功率：PM=0.246kW。

2.3雕刻机主运动系统的设计计算

前面已给出主运动方案，因此根据所给主轴所

需最高转速（nmax=24000r/min）和已计算的主轴切

削功率值（Pm=0.246kW）来选择主轴电机，使得

Pe≥Pm。通过查资料，决定选用安阳莱必泰机械有

限公司的雕刻机电主轴。

2.4雕刻机进给运动系统设计计算

雕刻机的进给运动分为三部分：主轴垂直方向

运动（Z方向进给）、机头组件横向运动（X方向进

给）、工作台纵向运动（Y方向进给）。

2.5步进电机的计算和选型

通过对纵向（Y）进给步进电机的计算后，查

得混合步进电机57BYG250C的最大静转矩（N·

cm），由此可知，145.998<150，满足要求。同理可

得横向（X）进给步进电机选择混合步进电机

57BYG250C，垂直方向（Z）进给步进电机选择混

合步进电机57BYG250C。2.6直线导轨的选择

该设计选用浙江新亿特轴承有限公司的圆柱直

线导轨（光轴）系列。

2.7联轴器的选择

选用广州菱科自动化设备有限公司的LK6系列

联轴器。

通过以上的机械零件计算选型后，得出一张机

械视图，见图3。

参考文献：[1]肖诗纲.切削用量简明手册[M].北京:机械工业出版社,1993.[2]朱龙根.简明机械零件设计手册[M].北京:机械工业出版社,1997.（责任编辑王雯）表1雕刻机机械部分的主要参数主轴最高转速/（r/min）20000工作台部件

总重量/kg25最大进给速度/（mm/min）3600工件最大重量/kg20夹具最大重量/kg15工作台总行程/mm300立柱部分总重量/kg10X向总行程/mm500主轴部件总重量/kg5主轴行程/mm100导轨静摩擦系数0.15导轨动摩擦系数0.2重复定位精度/μm10使用寿命/h20000

（英文部分下转第96页）应用技术AppliedTechnology

-093-SCI-TECHINNOVATION&PRODUCTIVITYNo．11Nov.2013，TotalNo．238MechanicalSystemDesignofSmallEngravingMachine

GaoJian

（TaiyuanUniversityofTechnology,Taiyuan030024China）

Abstract:Thispaperintroducedthedevelopmentstatusofdomesticandforeignengravingmachine,analyzedthebasicprinci-pleofengravingmachine,todeterminetheoveralldesignschemeofminiatureengravingmachine,andthesmallengravingmachinemechanicalsystemdesigncalculation.Theoveralllayout,workingprinciple,mainshaftandthemaintransmissionsystem,feedsystemandthecarvingmachinestructuredesignincludesthedesignofmechanicalsystem.Keywords:engravingmachine;mechanicalstructure;stepmotor及端口的关闭，提高异地机构数据共享效率和血液

质量。

4采供血机构拓展应用3GVPN技术的效果

利用VPN技术为客户组建的网络基础设施突

破了客户与社会间信息局限，实现了采供血机构信

息的高效传递，增加了客户网络功能，扩大了专用

网范围，使采供血机构业务和技术能力的大幅提

升，实现了有利于原有单个血液中心的地域性拓

展。VPN技术的利用效果与诸多优越性得以充分地

凸显。

1）确保了中心血液质量的安全。3GVPN技术

采用公用网络平台传输数据的方式，使采供血机构

的业务管理向流程化、规范化、高效化迈进一步。

特别是3GVPN技术在流动采血车组网中的实施，

可以减少人工环节，一方面杜绝了献血员资料录入

的差错，有效地避免了献血者恶意及重复献血现象

的发生，保证了病人使用血液的合格无误；另一方

面，保证了数据的私密和安全性。隧道传输模式对

传输数据的加密处理，不仅可以保证数据包的隐

秘，防止攻击者对传输数据的偷窥和篡改，还可以

避免客户对网络信息资源的非法访问、窃取、修

改、伪造、乱序、重放、插入等现象。

2）具有较强可扩展和灵活性。VPN技术的利用直接构建在公用网专线即可，操作简单、方便、

灵活，且容易管理、维护。具有高扩展性、经济

性、高可靠性等优点。VPN可以支持所有通过

Intranet和Extranet的数据流。若有新的内部网络想

加入安全连接，只需要增加一台NETGEAR的VPN

路由器就可以实现灵活自如的扩展和延伸。

3）应用成本低廉。一是节约了专线费用。

VPN利用现有的Internet就能实现数据安全的传输，

较其他专线通信方式的成本更加低廉。二是节约了

设备投资。VPN允许将一个单一的WAN网接口一

口多用，改变了原先大量的WAN接口与硬件频繁

升级现象，可以大幅度地减少在安装配置远端网络

接口所需的固定设备上的投资。三是节约了支持费

用。VPN技术与租用专线方式相比，每条连接的

费用成本只相当于后者的40%到60%。而且允许远

端的接入用户继续使用原有设备，减少了客户在现

有硬件和软件系统上的投资。

参考文献：[1]蔡海岩.VPN技术在采供血机构中的应用[J].工程技术,2010(10):15-17.[2]李颖.北京市红十字血液中心街头采血车应用3G与VPN技术[J].北京医学,2005,27(4):22-24.（责任编辑高远）

Using3GVPNTechnologytoExpandApplicationsinBloodBanks

JiJie，ZhangJian

（BloodCenterofJiangsuProvince,Yancheng224005China）

Abstract:Throughelaborating3GVPNtechnologyapplicationsinbloodbankstoexpandtheapplicationofsignificance,technicalprinciplesandsignificanteffectonbloodcollectionagenciesaimedatimprovingunderstandingoftechnology3GVPNtakentofurtherpromote3GVPNbloodbanksinthefullimplementationandcontinuetoexpandandperfectforbloodtransfusionservicesinthefieldtendtobemoreefficientandsafe.Keywords:3GVPNtechnology;bloodbankmanagementsystem;bloodbanks（上接第93页）应用技术AppliedTechnology

合集下载

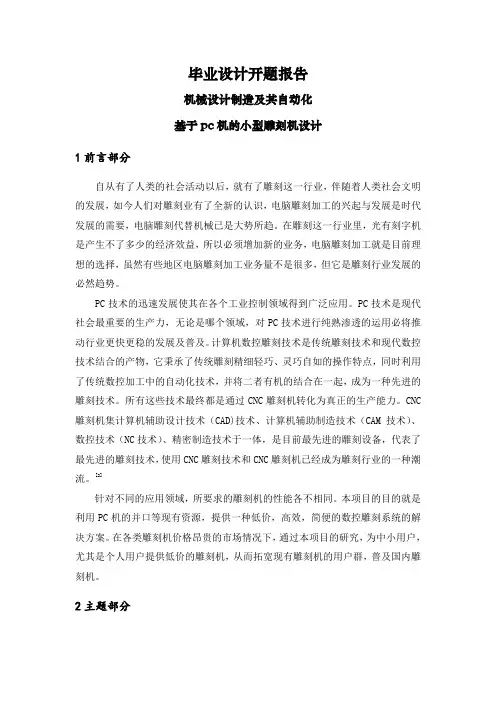

基于pc机的小型雕刻机的设计【文献综述】
