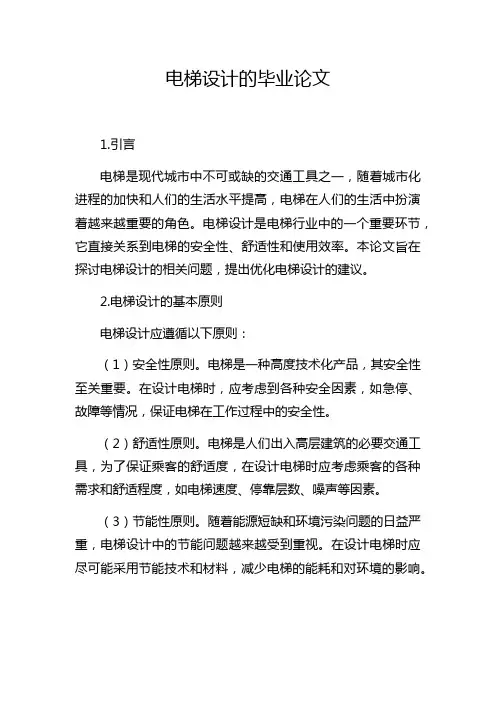

电梯毕业设计

电梯设计的毕业论文

1.引言

电梯是现代城市中不可或缺的交通工具之一，随着城市化进程的加快和人们的生活水平提高，电梯在人们的生活中扮演着越来越重要的角色。电梯设计是电梯行业中的一个重要环节，它直接关系到电梯的安全性、舒适性和使用效率。本论文旨在探讨电梯设计的相关问题，提出优化电梯设计的建议。

2.电梯设计的基本原则

电梯设计应遵循以下原则：

（1）安全性原则。电梯是一种高度技术化产品，其安全性至关重要。在设计电梯时，应考虑到各种安全因素，如急停、故障等情况，保证电梯在工作过程中的安全性。

（2）舒适性原则。电梯是人们出入高层建筑的必要交通工具，为了保证乘客的舒适度，在设计电梯时应考虑乘客的各种需求和舒适程度，如电梯速度、停靠层数、噪声等因素。

（3）节能性原则。随着能源短缺和环境污染问题的日益严重，电梯设计中的节能问题越来越受到重视。在设计电梯时应尽可能采用节能技术和材料，减少电梯的能耗和对环境的影响。 （4）可靠性原则。电梯是一种长期使用的设备，为了保证电梯的长期运行安全可靠，设计中应考虑到其使用寿命、维护保养等问题，尽可能地提高电梯的可靠性。

3.电梯设计的优化建议

（1）电梯速度的优化。

电梯速度是电梯设计中的一个重要参数，在满足安全性和舒适性的前提下，提高电梯速度可以缩短乘客的等待时间，提高电梯的使用效率。因此，电梯设计中应优化电梯速度，尽可能提高其速度。

（2）电梯控制系统的优化。

电梯控制系统是电梯设计中的一个关键环节，它直接影响电梯的使用效率和舒适度。在设计中应采用先进的电梯控制技术，如变频调速技术、智能控制技术等，提高电梯的响应速度和精度，提高电梯的运行效率和舒适度。

（3）门套和厅门的设计优化。

电梯门套和厅门是电梯使用过程中容易出现故障和损坏的部位，因此在设计中应注重门套和厅门的设计，尽可能采用耐用材料和可靠的结构设计，减少门套和厅门的故障率和维护成本。

（4）电梯声音的降低。 电梯在运行过程中会产生噪音，对乘客的舒适度造成影响。在设计中应采用隔音材料和降噪技术，尽可能减少电梯产生的噪音，提高乘客的舒适度。

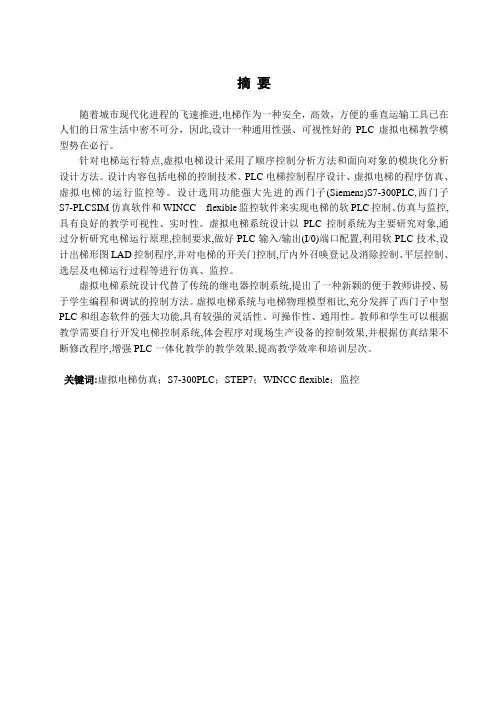

摘 要

随着城市现代化进程的飞速推进,电梯作为一种安全，高效，方便的垂直运输工具已在人们的日常生活中密不可分，因此,设计一种通用性强、可视性好的PLC虚拟电梯教学模型势在必行。

针对电梯运行特点,虚拟电梯设计采用了顺序控制分析方法和面向对象的模块化分析设计方法。设计内容包括电梯的控制技术、PLC电梯控制程序设计、虚拟电梯的程序仿真、虚拟电梯的运行监控等。设计选用功能强大先进的西门子(Siemens)S7-300PLC,西门子S7-PLCSIM仿真软件和WINCC flexible监控软件来实现电梯的软PLC控制、仿真与监控,具有良好的教学可视性、实时性。虚拟电梯系统设计以PLC控制系统为主要研究对象,通过分析研究电梯运行原理,控制要求,做好PLC输入/输出(I/0)端口配置,利用软PLC技术,设计出梯形图LAD控制程序,并对电梯的开关门控制,厅内外召唤登记及消除控制、平层控制、选层及电梯运行过程等进行仿真、监控。

虚拟电梯系统设计代替了传统的继电器控制系统,提出了一种新颖的便于教师讲授、易于学生编程和调试的控制方法。虚拟电梯系统与电梯物理模型相比,充分发挥了西门子中型PLC和组态软件的强大功能,具有较强的灵活性、可操作性、通用性。教师和学生可以根据教学需要自行开发电梯控制系统,体会程序对现场生产设备的控制效果,并根据仿真结果不断修改程序,增强PLC一体化教学的教学效果,提高教学效率和培训层次。

关键词:虚拟电梯仿真；S7-300PLC；STEP7；WINCC flexible；监控

Abstract

With the rapid development of city modernization, the elevator as a safe,

efficient,

convenient for the vertical transportation tool in people's daily life are inseparable. Therefore, be

闽南理工学院毕业设计(论文)专用笺

1 前言

目前电梯的生产情况和使用数量成为一个国家现代化程度的标志之一。电梯是机电一体的高层建筑的复杂运输设备。它涉及机械工程、电子技术、电力电子技术、电机与拖动理论、自动控制理论等多个科学领域。电梯楼层显示器用于给出每一楼层的呼叫请求信息，并显示电梯当前运行情况。乘客可以通过显示器、按键等了解到电梯运行的大量信息。同时随着安全防护要求的不断提高，电梯监控也开始 被提上日程，电梯楼层显示器作为电梯监控系统的一 个主要控制设备，发挥着重要作用。它将电梯的上下 运行楼层及电梯标号等叠加在电梯摄像机的视频图像 上。因此，保安人员能准确地获知出人大楼的人员所 在楼层，以便及时处理各种情况。当大楼发生案件时，根据历史记录图像能够很好地分析进出人员的活动情 况，以帮助破案。电梯楼层显示将在小区高层电梯及 智能大楼电梯内获得广泛的应用。 本文设计的楼层显示器具有以下特点：

① 采用红外线传感器识别楼层，防止电梯内电磁 干扰，有更好的可靠性；

② 系统掉电后视频输人与视频输出直通，保证视 频连续输出；

③ 没有视频输人时也能显示楼层相关信息，并会 给出提示；

④ 能够显示～19～99楼层数，并可随意更改楼 层显示表，方便一些有夹层或者有漏层的大厦安装；

⑤ 楼层显示数可附加字符，方便一些特殊楼层显；

⑥ 字符镶边，无论背景亮暗均可清晰显示；

⑦ 字符可全屏移动，大小可调，适用于分割器和 硬盘录像机；

⑧ 无需接监视器，在安装现场即可独立调试系统状态，安装极为方便：支持新电梯监控系统安装和旧电梯监控系统进行改造； 闽南理工学院毕业设计(论文)专用笺

2 ⑨ 可以设置1～12个字符的电梯名称；

⑩ 自带国标一、二级汉字库。

第一章 电梯楼层显示器的总体方案

电梯楼层显示器采用双AT89S52单片机作为主 要控制 芯片，与 MB90092、LM1881、AM29F080B、 AT24C64等芯片共同构成电梯楼层显示器的核心器 件。此系统从功能上可分为上位机、下位机。上位机 主要作用是运行视频叠加功能，根据控制面板输人控 制指令把相应的字符信息叠加到视频输人信号上，并 对视频输人信号具有监控和报警功能；下位机是一个 单片机系统，将控制面板的输人信息传到上位机，并用 LED显示相应的控制状态。上、下位机通过RS．232实 现通信。本系统可以分为控制面板设置和楼梯显示两 大功能：

平顶山工业职业技术学院毕业设计（论文）说明书

第 I 页

毕 业 设 计（论文）

（说 明 书）

题 目： 多层电梯的plc控制系统设计

姓 名： 学 号： 20112004896 平顶山工业职业技术学院 2013年10月21日 平顶山工业职业技术学院毕业设计（论文）说明书

第 II 页 摘 要

随着社会的发展和科技的进步，人们的生活生产也发生了日新月异的变化，电梯已经成为了各大城市不可取少的工具。尤其是在物质和精神需求不断增长的今天，电梯已经不仅仅是一种代步工具，在许多大型城市，它已经衍生出了各种各样的产品。而现代电梯所包含的科技和技术亦是前所未有的，计算机、自动控制和电力电子等新兴技术在电梯的制造中都有所体现。现如今比较常见的电梯大多由PLC代替原来的继电器进行逻辑控制，在调速方面也大多使用快捷稳定的变频器进行控制。

本次设计根据当今世界科技的发展趋势，将可编程序控制器（PLC）和变频器进行结合，通过合理的设计完成对电梯系统的控制，在可靠性，灵活性以及安全保护方面都有所提高。并且将乘坐时的舒适感也考虑到了设计当中，使得电梯达到了比较理想的水平。本设计所制造的电梯具有厅内外召唤、选层、楼层显示和警铃提醒等功能。

本设计分析介绍了电梯的基本结构，阐述了电梯的工作原理，并且对PLC程序的分析和设计进行了重点编写。整体大致分为硬件设计和软件设计两部分，并在论文的最后对电梯的发展进行了总结和展望。

关键词：电梯，PLC，变频器调速，梯形图 平顶山工业职业技术学院毕业设计（论文）说明书

第 III 页 目录

摘 要 ............................................................. II

目录 .............................................................. III
