机械系统的动态响应与稳定性分析

机械系统的冲击响应与动态特性分析

引言：

在工程应用中，机械系统的冲击响应和动态特性分析是一个重要的研究领域。机械系统遭受外部冲击或振动时，其响应行为如何，涉及到系统的稳定性、振动幅度、能量传递等方面的问题。本文将围绕机械系统的冲击响应与动态特性进行探讨，重点分析其相关机理和影响因素。

一、冲击响应的基本原理与现象

冲击响应是指机械系统在受到外部冲击或振动时所发生的运动变化。冲击响应的基本原理是机械系统受到冲击或振动时，系统内部的质量、弹簧、阻尼等元件之间相互作用，从而引起系统的振动。冲击响应的现象通常包括系统的位移、速度、加速度等指标的变化。

二、冲击响应的特点与分析方法

1. 冲击响应的特点：

冲击响应具有瞬时性、非线性和非稳定性的特点。冲击响应通常是短暂的，持续时间很短，并且幅度剧烈。由于受到系统内部元件的相互作用，冲击响应往往呈现非线性和非稳定的特性。

2. 冲击响应的分析方法：

针对冲击响应的特点，研究者们提出了多种分析方法。其中，有限元法是一种常用的数值分析方法，通过建立数学模型，对机械系统的受力、位移等进行计算和仿真。频域分析法则是一种基于频谱分析的方法，通过分析系统在不同频率下的响应情况，揭示系统的动态特性。此外，还有时域分析法、模态分析法等，可以根据具体的问题选择合适的方法进行分析。 三、机械系统动态特性的影响因素

机械系统的动态特性受到多种因素的影响，主要包括质量、刚度、阻尼、激励力等。

1. 质量：质量越大，机械系统的惯性越大，对外界冲击的响应越迟缓。质量的分布也会影响系统的动态特性。

2. 刚度：刚度是指机械系统对力的抵抗能力，刚度越大，机械系统的振动幅度越小。

3. 阻尼：阻尼对机械系统的冲击响应特性起到重要作用。适当的阻尼能够减小系统振动的幅度，并增加系统的稳定性。可以通过调节阻尼来控制系统的冲击响应特性。

4. 激励力：外部激励力对机械系统的冲击响应影响较大。激励力的幅度和频率可以改变机械系统的响应特性，包括位移、速度、加速度等。

《机械工程控制基础》实验指导书

青岛科技大学

2

前 言

机械工程控制基础是针对过程装备与控制工程专业而开设的一门专业基础课，主要讲解自动控制原理的主要内容，是一门理论性较强的课程，为了帮助学生学好这门课，能够更好的理解理论知识，在课堂教学的基础上增加了该实验环节。

《机械工程控制基础》实验指导书共编写了4个实验，有

实验一、典型环节模拟研究

实验二、典型系统动态性能和稳定性分析

实验三、控制系统的频率特性分析

实验四、调节器参数对系统调节质量的影响

《机械工程控制基础》实验指导书的编写主要依据“控制工程基础”教材的内容，结合本课程教学大纲的要求进行编写。利用计算机和MATLAB程序完成实验。

注：1）每个实验的实验报告均由5部分组成，最后一部分“实验数据分析”或“思考题”必须写。

2）每个实验所记录的图形均需标出横轴和纵轴上的关键坐标点。

3

目 录

实验一 典型环节模拟研究„„„„„„„„„„„„„„„„„„„„4

一、 实验目的

二、 实验要求

三、 实验原理

四、 实验内容及步骤

五、 实验报告要求

实验二 典型系统动态性能和稳定性分析„„„„„„„„„„„„„„7

一、 实验目的

二、 实验要求

三、 实验原理

四、 实验内容及步骤

五、 实验报告要求

实验三 控制系统的频率特性分析„„„„„„„„„„„„„„„„„9

一、 实验目的

二、 实验要求

三、 实验原理

四、 实验内容及步骤

五、 实验报告要求

实验四 调节器参数对系统调节质量的影响„„„„„„„„„„„„„11

一、 实验目的

二、 实验要求

三、 实验原理

四、 实验内容及步骤

五、 实验报告要求

附录一：MATLAB6.5的使用„„„„„„„„„„„„„„„„„„„„„13

4 实验一 典型环节模拟研究

一、实验目的

1

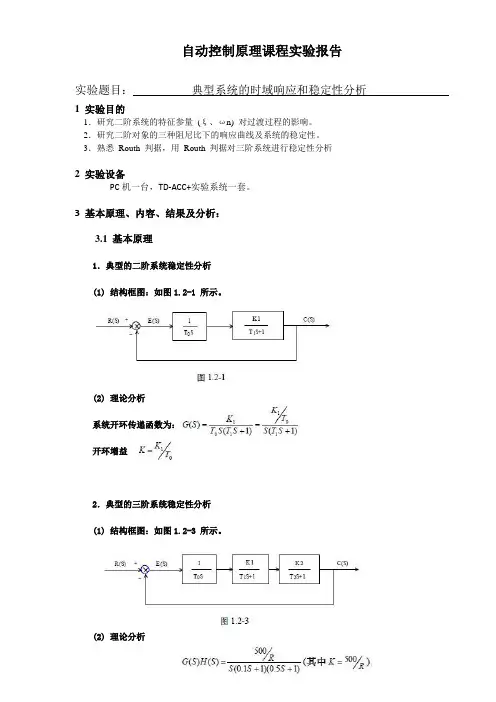

自动控制原理课程实验报告

实验题目： 典型系统的时域响应和稳定性分析

1 实验目的

1．研究二阶系统的特征参量 (ξ、ωn) 对过渡过程的影响。

2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。

3．熟悉 Routh 判据，用 Routh 判据对三阶系统进行稳定性分析

2 实验设备

PC机一台，TD-ACC+实验系统一套。

3 基本原理、内容、结果及分析：

3.1 基本原理

1．典型的二阶系统稳定性分析

(1) 结构框图：如图1.2-1 所示。

(2) 理论分析

系统开环传递函数为：

开环增益

2．典型的三阶系统稳定性分析

(1) 结构框图：如图1.2-3 所示。

(2) 理论分析 2

系统开环传递函数为：

系统的特征方程为:

3.2内容

1．典型的二阶系统稳定性分析

2．典型的三阶系统稳定性分析

3.3步骤

1．典型的二阶系统稳定性分析

实验内容：

先算出临界阻尼、欠阻尼、过阻尼时电阻 R 的理论值，再将理论值应用于模拟电路中，

观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。在此实验中(图 1.2-2)，

系统闭环传递函数为： 3

其中自然振荡角频率：

阻尼比：

2．典型的三阶系统稳定性分析

实验内容

实验前由Routh 判断得Routh 行列式为：

为了保证系统稳定，第一列各值应为正数，所以有

实验步骤

1． 将信号源单元的“ST”端插针与“S”端插针用“短路块”短接。由于每个运放单元均设置了锁

零场效应管，所以运放具有锁零功能。将开关设在“方波”档，分别调节调幅和调频电位器，使得

“OUT”端输出的方波幅值为1V，周期为10s 左右。

2. 典型二阶系统瞬态性能指标的测试

(1) 按模拟电路图1.2-2 接线，将1 中的方波信号接至输入端，取R = 10K。

典型系统动态性能和稳定性分析

系统动态性能和稳定性是指在外部扰动下，系统的响应速度和稳态特性。这是评估系统质量和优化系统设计的重要指标。

在典型系统设计中，系统通常被建模为一个传递函数，可以用来描述系统的输出响应，其输入是系统输入和一些可能存在的扰动。传递函数常常是一个复杂的非线性方程，需要使用线性化技术进行分析。系统动态性能和稳定性可以通过研究系统的极点和零点来评估。

极点是传递函数的根，它们对系统的稳定性和动态响应有很大的影响。一个系统是稳定的，当且仅当其所有极点的实部都小于零。如果系统有一个或多个极点实部为正，那么它是不稳定的，并且会发生震荡或失控的行为。因此，一个良好的系统设计应确保其所有极点都在复平面的左半面。

另一方面，零点是传递函数的根，它们在系统的频率响应和零状态响应中起着重要作用。零点是传递函数的一个参数，表示在某个频率下传递函数被抵消或消除。零点分布的位置对于系统的稳定性和响应都有重要的影响。如果系统有零点，它们会抵消或消除特定频率下的输入信号。因此，一个良好的系统设计应该尽可能使其零点靠近频率对应的极点，以达到良好的过渡特性和稳态精度。

系统的动态性能和稳定性可以通过研究系统的传递函数和控制策略来优化。传递函数中的极点和零点分布可以通过调整系统参数或控制器参数来影响。此外，使用优化方法，如PID控制器优化或系统识别方法，也可以改善系统性能。这些方法可以帮助设计人员分析和优化系统响应，并提高系统的稳定性和性能。

在实际应用中，为了确保系统响应的快速性和稳定性，设计人员还可以使用高级控制技术，如预测控制、自适应控制和模糊控制。这些技术可以更精细地控制系统，并通过自适应和智能控制来改善系统性能。

总之，系统的动态性能和稳定性是系统质量的重要指标，设计人员可以通过研究系统的传递函数和控制策略，以及应用高级控制技术来优化系统性能，从而实现快速响应和精确控制。
