约克YEAS风冷螺杆式热泵机组概述一、综述约克YEAS系列螺杆式空气源热泵机组是专门为中央空调的末端设备提供冷热源的空调主机设备。
机组为完全独立的整体式机组,设计成室外(屋顶或地面)安装。
完全由工厂组装,包括蒸发器、风冷式冷凝器、压缩机、润滑系统、控制中心和所有跟机组有关的接管和敷线.并充注冷媒和润滑油.机组出厂前都要进行严格的运转测试,确保每台机组的质量和性能。
二、机械特性框架结构▪框架采用镀锌钢材制成,每一个部件经磷酸锌预处理后再喷涂聚酯粉末▪框架上还有适合国际集装箱吊耳的吊装孔和与减振装置相配的安装孔▪机组各部件和各管路均配备有加强的支撑和吊装钣金压缩机压缩机为直接传动的半封闭双螺杆压缩机,其特点为:——采用锻钢制造的高精度双螺杆转子;精密加工的压缩机锻铁机体,为转子提供最佳的余隙;——整台压缩机的设计工作压力为3.1Mpa;——容量控制,在微电脑控制中心的指挥下,每台压缩机可在25-100%的范围内实现无级调节;——容量调节阀的弹簧自动复位到最小负荷位置,以确保压缩机电机在最小负荷下启动;——内置的排气止回阀可以有效地防止转子在停机时逆转;——内置的排气消声器可以有效地减少噪声源,同时优化气流,以获得最佳性能;——压缩机内置释压阀,插入套筒油加热器,油视镜、油维修阀、排气截止阀,配备完整,方便了机组的维护和保养;——防水接线盒;——吸气冷却,高效可靠的半封闭式电机具有过载保护;热敏电阻和电流过载保护;——内置的吸气过滤网能过滤吸掉吸气中的大颗粒杂质,保护螺杆的表面不受损伤;——大面积油过滤器,内置三级油分离器,10μm 精过滤器,油分离效果佳——与直接启动相比,星三角压缩机电机启动器使电流大约降至33%(工厂安装)。
——压缩机内置保护模块监测电机相故障;压缩机油温控制和油位开关;——外接油冷却盘管,可保持油温稳定,保证压缩机转子的润滑、密封和冷却,使压缩机运行高效、稳定;蒸发器蒸发器为干式壳管式换热器,按照GB151-1999《壳管式换热器》的标准进行制造、检验和验收。
约克风冷模块机组参数
约克风冷模块机组是一种常见的空调设备,常用于商业和工业建筑中。
以下是一些典型的约克风冷模块机组的参数:
1. 制冷量:约克风冷模块机组的制冷量通常以千瓦(kW)或万千焦耳/小时(kcal/h)为单位进行标识。
制冷量表示该机组能够从室内空气中移除的热量。
2. 风量:约克风冷模块机组的风量通常以立方米/小时(m/h)为单位进行标识。
风量表示该机组能够处理的空气流量。
3. COP:COP(Coefficient of Performance)是衡量空调设备能效的指标,表示单位能量输入下的制冷效果。
约克风冷模块机组的COP通常在3到5之间。
4. 噪音级别:约克风冷模块机组的噪音级别通常以分贝(dB)为单位进行标识。
噪音级别表示该机组在运行时产生的噪音水平。
5. 功率:约克风冷模块机组的功率通常以千瓦(kW)为单位进行标识。
功率表示该机组在运行时所需的电能消耗。
6. 温度范围:约克风冷模块机组通常能够在设定的温度范围内工作。
例如,制冷模式下的温度范围可以是18摄氏度至24摄氏度。
7. 控制方式:约克风冷模块机组可以通过不同的控制方式进行操作和调节,例如手动控制、定时控制或自动控制。
请注意,以上参数仅为一般参考,实际约克风冷模块机组的参数可能会根据具体型号和应用场景而有所不同。
建议在选择和使用约克风冷模块机组时,参考相关产品规格和厂家提供的技术资料。

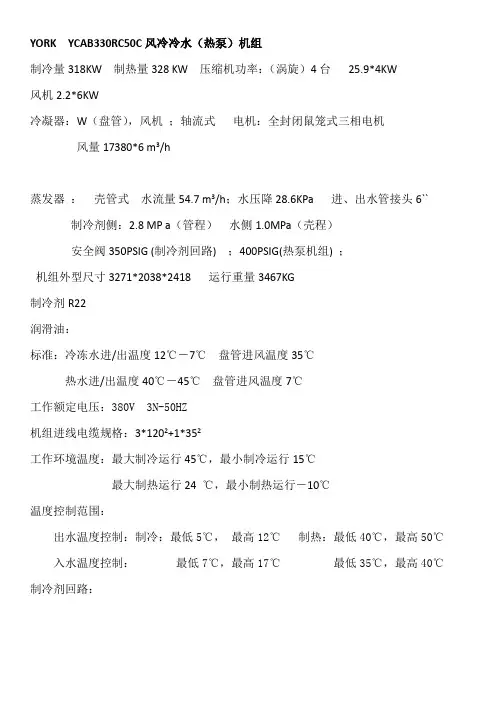

YORK YCAB330RC50C风冷冷水(热泵)机组
制冷量318KW 制热量328 KW 压缩机功率:(涡旋)4台25.9*4KW
风机2.2*6KW
冷凝器:W(盘管),风机;轴流式电机:全封闭鼠笼式三相电机
风量17380*6 m3/h
蒸发器:壳管式水流量54.7 m3/h;水压降28.6KPa 进、出水管接头6`` 制冷剂侧:2.8 MP a(管程)水侧1.0MPa(壳程)
安全阀350PSIG (制冷剂回路) ;400PSIG(热泵机组) ;
机组外型尺寸3271*2038*2418 运行重量3467KG
制冷剂R22
润滑油:
标准:冷冻水进/出温度12℃-7℃盘管进风温度35℃
热水进/出温度40℃-45℃盘管进风温度7℃
工作额定电压:380V 3N-50HZ
机组进线电缆规格:3*1202+1*352
工作环境温度:最大制冷运行45℃,最小制冷运行15℃
最大制热运行24 ℃,最小制热运行-10℃
温度控制范围:
出水温度控制:制冷:最低5℃,最高12℃制热:最低40℃,最高50℃入水温度控制:最低7℃,最高17℃最低35℃,最高40℃制冷剂回路:。

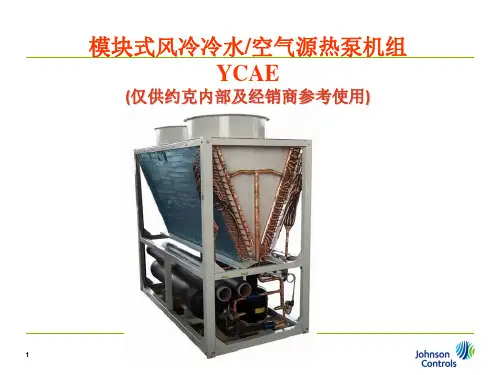

约克YCAE130说明书
约克YCAE130说明书
1、(YCAE冷水机组为风冷热泵机组,给集中式空气处理设备或末端装置提供冷冻水/热水;
2、有两个基本模块YCAE36/61RC,可以为模块机也可以为单机;
3、每个模块:YCAE36RC有两个冷媒系统,公用一个水系统;YCAE61RC有一个冷媒系统,公用公用一个水系统;
4、每个模块可以单独运行和安装;也可多个模块一起拼装和运行,模块可以相同也可以不同,允许8个模块拼接在一起;制冷量:65KW~180KW(分为A系列和B系列, 8个型号)功率消耗:0.93~4.1KW1。
机组特点:
1、采用上下层框架结构;
2、机组可以8台拼接为1个水系统,减少占地空间;
3、采用谷轮涡旋压缩机;
4、采用的壳管式换热器,能***防冻,对水质的要求没有板换的严格;
5、采用的开窗式亲水铝箔;
6、拼接时管与管间通过卡箍连接;
7、智能控制机组的增减载和融霜;
8、可远程开关机;
9、用两个压缩机并联为一个系统;
10、所有模块机的水系统均为并联。
约克水冷模块机说明书(约克机组代理)约克模块机130。

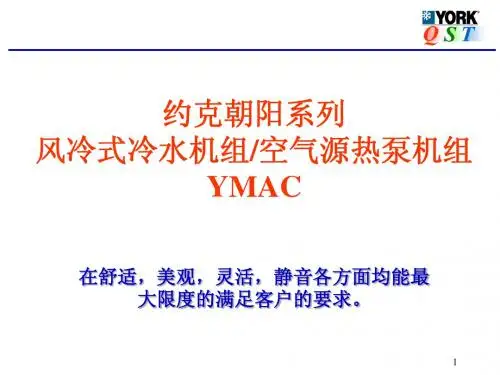

约克ymac035HE2100G说明书
1、约克ymac035HE2100G是与风机盘管相配合的风冷式冷水/空气源热泵机组,一台主机可拖动多台室内风机盘管。
它比分体式空调器更具有优越性,属于小型中央空调系统,不需要冷却水塔和专门的机房,室内末端安装如采用暗装(半暗装)方式,配合室内高档装修。
2、约克ymac035HE2100G系列是与风机盘管相配合的风冷式冷水/空气源热泵机组,一台主机可拖动多台室内风机盘管。
它比分体式空调器更具有优越性,属于小型中央空调系统,不需要冷却水塔和专门的机房,室内末端安装如采用暗装(半暗装)方式,配合室内高档装修。
可以畅享星级酒店的高贵气氛,适用于歌舞厅、餐厅、酒吧、办公室、高档会所、别墅及各类公寓等。
该系列共有18个型号,机组制冷量9KW~36KW,制热量10KW~37KW。
约克YCAC风冷式热泵机组特点约克YCAC风冷式热泵机组是阳光系列中央空调系统室外机型之一,是YORK将其优秀机型生产线移至中国的成功典范。
该系列机组配件均采用世界著名品牌的新产品,其中压缩机采用COPELAND及Danfoss涡旋式产品,风机选用无级变速轴流风机。
该机型配合风机盘管成套使用,具有技术成熟,设计灵活,安装简便,扩展性好,易于控制,控制方式多等特点。
适应范围广,安装方便该机组共三十个型号,制冷功率从7.5KW-81KW,选配余地大。
室内末端多种选择、布置灵活、选型简便。
楼宇冷热水系统作为中央空调最常使用的形式,其良好的空气质量,得到了最广泛的认可。
约克YCAC机组整体式设计,结构紧凑、轻巧、安装方便,使这一空调形式延伸至商用写字楼、高档住宅、餐馆、医院、银行、商店等建筑。
且YCAC23以下机组顶、侧排风两用,转换方便,可适合不同的安装空间。
费用低廉,安全环保室内制冷管路为低压水系统管路,安装费用低廉,且无须定期补充价格昂贵的氟利昂,制冷剂密封在室外机组内,对环境影响远远小于直接蒸发式系统。
高效L型热交换器:采用无缝内螺纹铜管与高效率亲水铝箔胀接,配合板金端板装配而成,提高了机组的换热效率,降低铜管的故障率(端裂产生冷媒泄露)。
运行宁静,节能省电压缩机采用全封闭压缩机,运行稳定,隔音棉及阻尼橡胶垫保证压缩机噪音降到最低。
大风叶,低转速,无级变速排风机可随室外温度自动调节转速以达到最佳状态,噪声低、省电节能。
所有机组均提供防震橡胶选件,保证机组始终运行宁静。
YCAC30H —YCAC90H采用两个单独回路控制的压缩机结构,保证系统负荷在100%—50%之间变化时,系统始终保持高效率运行以节省运行费用。
安全可靠,连线方便单一电源连接,并提供联锁接头给外配水泵,提供高低压报警,防冻报警,断电恢复再启动等功能,确保机组在-10℃~50℃的环境下正常工作。
机壳采用环氧树脂喷涂的镀锌钢板,以保证机组长时间在恶劣环境下不生锈。
不同工况下开利、约克、顿汉布什风冷螺杆热泵机组的能效比
R22冷媒:
1、约克:制冷时室外环境工况:35℃/40℃
2、约克:制热时室外环境温度:5℃/-5℃,进出水温度:40/45℃
3、顿汉布什:40℃环境温度,7℃出水温度。
4、顿汉布什:0/-5℃环境温度,进出水温度:40/45℃
R134a冷媒:
一、开利:制冷时室外环境工况:35℃/40℃
二、顿汉布什:制冷时室外环境工况:35℃/40℃
4、顿汉布什:制热时环境温度0/5℃,进出水温度:40/45℃
五、麦克维尔(R22):制冷时室外环境工况:35℃/40℃,MCS/MHSFST系列
六、麦克维尔(R407C),制冷时室外环境工况:35℃/40℃
注:MODBUS协议是可选项
注:采纳热力膨胀阀
R485接口加价
倒M冷凝器
PLC不可扩展和升级
标配橡胶减振垫。
约克风冷热泵机组参数
1.引言
本文档将介绍约克风冷热泵机组的参数,并对其性能进行详细分析。
约克风冷热泵机组是一种高效节能的空调设备,其参数的合理选择对于机组的运行效果和能耗有着重要影响。
本文将从机组类型、制冷剂、制冷功率、制热功率以及效能等方面对约克风冷热泵机组的参数进行深入探讨。
2.机组类型
约克风冷热泵机组分为两种类型:空气源热泵机组和地源热泵机组。
2.1空气源热泵机组
空气源热泵机组通过吸收空气中的热量来提供制热和制冷服务。
其主
要参数包括制冷效能(C OP)、制热效能(H SP F)等。
2.2地源热泵机组
地源热泵机组则利用地下的地热能源进行制冷和制热。
其主要参数包
括地源热泵性能系数(C OP)、地源热泵制热系数(H PF)等。
3.制冷剂
约克风冷热泵机组使用不同的制冷剂来实现制冷和制热的过程。
常见
的制冷剂包括R22、R410A等。
制冷剂的选择应考虑其环保性、制冷效率以及适用场景等因素。
对于
约克风冷热泵机组来说,制冷剂的选择直接关系到机组的制冷和制热能力。
因此,在选择制冷剂时,需要充分考虑机组的工作环境和效能需求。
4.制冷功率
约克风冷热泵机组的制冷功率指机组能够提供的制冷能力,通常以千
瓦(kW)为单位进行衡量。
制冷功率的选择应当根据实际需求来确定,包括室内外温差、空调负荷等因素。
一般而言,选择适合的制冷功率可以保证机组正常运行,并同时达到节能的目的。
5.制热功率
约克风冷热泵机组的制热功率指机组能够提供的加热能力,同样以千瓦(kW)为单位进行衡量。
制热功率的选择需根据室内外温差、供热负荷等因素来决定。
适当选择合适的制热功率可以满足供热需求,并提高机组的运行效能。
6.效能
在评估约克风冷热泵机组性能时,效能是一个重要的参数。
机组的效能会直接影响其能耗和运行效果。
约克风冷热泵机组的效能通常用能源效率比(EE R)和季节性性能因数(S EE R)来评估。
较高的能源效率比和季节性性能因数意味着机组在制冷和制热时消耗的能量更少,从而提高能效。
7.总结
本文对约克风冷热泵机组参数进行了全面介绍。
通过了解机组类型、制冷剂、制冷功率、制热功率以及效能等关键参数,我们能够更好地选择适合实际需求的约克风冷热泵机组,从而实现高效的空调和供热服务。
在决策过程中,还应该综合考虑节能环保和运行成本等方面的因素,以实现更可持续的能源利用。
了解这些关键参数将有助于我们更好地了解约克风冷热泵机组,并为选购和使用提供指导。
