74LS系列集成电路引脚图

十进制可逆计数器74LS192引脚图管脚及功
能表
2011年05月19日11:22 本站整理作者：本站用户评论（0）
关键字：
十进制可逆计数器74LS192引脚图管脚及功能表
74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如下所示：
图5-4 74LS192的引脚排列及逻辑符号
（a）引脚排列(b) 逻辑符号
图中：为置数端，为加计数端，为减计数端，为非同步进位输出端，为非同步借位输出端，P0、P1、P2、P3为计数器输入端，为清除端，Q0、Q1、Q2、Q3为数据输出端。

其功能表如下：
74ls00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。

Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
__ │14 13 12 11 10 9 8│
Y = AB ）│ 2输入四正与非门 74LS00
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
<74LS00引脚图>
74LS00真值表：
A＝1 B=1 Y=0
A＝0 B=1 Y=1
A＝1 B=0 Y=1
A＝0 B=0 Y=1
表5-2 74LS192的功能表
[图]74LS20管脚图74LS27管脚图
74LS20管脚图74LS27管脚图
(5) 74LS20四输入双与非门，管脚图如附图1-31所示。

(6) 74LS27三输入三或非门，管脚图如附图1-32所示。

数字电路实验报告姓名：张珂班级：10级8班学号：2010302540224实验一：组合逻辑电路分析一．实验用集成电路引脚图1．74LS00集成电路2．74LS20集成电路二、实验内容1、组合逻辑电路分析逻辑原理图如下：U1A 74LS00NU2B74LS00NU3C74LS00N X12.5 VJ1Key = Space J2Key = Space J3Key = Space J4Key = SpaceVCC5VGND图1.1组合逻辑电路分析电路图说明：ABCD 按逻辑开关“1”表示高电平，“0”表示低电平； 逻辑指示灯：灯亮表示“1”，灯不亮表示“0”。

真值表如下： A B C D Y 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 1表1.1 组合逻辑电路分析真值表实验分析：由实验逻辑电路图可知：输出X1=AB CD =AB+CD ，同样，由真值表也能推出此方程，说明此逻辑电路具有与或功能。

2、密码锁问题：密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开；否则，报警信号为“1”，则接通警铃。

试分析下图中密码锁的密码ABCD 是什么？ 密码锁逻辑原理图如下：U1A74LS00NU2B74LS00NU3C 74LS00NU4D 74LS00NU5D 74LS00NU6A74LS00N U7A74LS00NU8A74LS20D GNDVCC5VJ1Key = SpaceJ2Key = SpaceJ3Key = SpaceJ4Key = SpaceVCC5VX12.5 VX22.5 V图 2 密码锁电路分析实验真值表记录如下：实验真值表 A B CD X1 X2 0 0 0 0 0 1 0 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 0 1 0 1 0 0 0 1 0 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 0 1 1 0 0 0 0 1 1 0 0 1 1 0 1 0 1 0 0 1 1 0 1 1 0 1 1 1 0 0 0 1 1 1 0 1 0 1 1 1 1 0 0 1 1 11 10 1表1.2 密码锁电路分析真值表实验分析：由真值表（表1.2）可知：当ABCD 为1001时，灯X1亮，灯X2灭；其他情况下，灯X1灭，灯X2亮。

数字电⼦技术基础实验-8选1数据选择器74LS1518选1数据选择器74LS151简介74LS151是⼀种典型的集成电路数据选择器，为互补输出的8选1数据选择器，它有3个地址输⼊端CBA，可选择D0～D7 ８个数据源，具有两个互补输出端，同相输出端Ｙ和反相输出端Ｗ。

74LS151引脚图选择控制端（地址端）为C～A，按⼆进制译码，从8个输⼊数据D0～D7中，选择⼀个需要的数据送到输出端Y，G为使能端，低电平有效。

（1）使能端G＝1时，不论C～A状态如何，均⽆输出（Y＝0，W＝1），多路开关被禁⽌。

（2）使能端G＝0时，多路开关正常⼯作，根据地址码C、B、A的状态选择D0～D7中某⼀个通道的数据输送到输出端Y。

如：CBA＝000，则选择D0数据到输出端，即Y＝D0。

如：CBA＝001，则选择D1数据到输出端,即Y＝D1，其余类推。

74LS151功能表数据选择器的应⽤数据选择器除实现有选择的传送数据外，还有其他⽤途，下⾯介绍⼏种典型应⽤。

（1）逻辑函数产⽣器从74LS151的逻辑图可以看出，当使能端G=0时，Y是C、B、A和输⼊数据D0～D7的与或函数。

式中mi是C、B、A构成的最⼩项。

显然。

当Di＝１时，其对应的最⼩项mi在与或表达式中出现，当Di＝0时，对应的最⼩项就不出现。

利⽤这⼀点，不难实现组合逻辑函数。

已知逻辑函数，利⽤数据选择器构成函数产⽣器的过程是，将函数变换成最⼩项表达式，根据最⼩项表达式确定各数据输⼊端的⼆元常量。

将数据选择器的地址信号C、B、A作为函数的输⼊变量，数据输⼊D0～D7，作为控制信号，控制各最⼩项在输出逻辑函数中是否出现，使能端Ｇ始终保持低电平，这样8选1数据选择器就成为⼀个3变量的函数产⽣器。

例1 试⽤8选1数据选择器74LS151产⽣逻辑函数解：把式变换成最⼩项表达式：显然D3、D5、D6、D7，都应该等于１，⽽式中没有出现的最⼩项m0，m1，m2，m4的控制变量D0、D1、D2、D4都应该等于０，由此可画出该逻辑函数产⽣器的逻辑图：、例2 试⽤与上例相同的8选1数据选择器产⽣从表中可以看出，凡使L值为1的那些最⼩项，其控制变量应该等于１，即D1、D2、D4、D7等于１（对应XYZ：001、010、100、111），其他控制变量均等于０。

目录一参考资料························（ 2 ）二工作原理························（ 7 ）三引脚图························（ 8 ）四电路图························（ 9 ）一参考资料（一）74LS4874LS48的管脚排列如图(c)所示。

其真值表如表3所示。

该器件输入信号为BCD码，输出端为a、b、c、d、e、f、g共7线，另有3条控制线LE、RBI、BI/RBO。

LE端为测试端。

在BI端接高电平的条件下，当LE=0时，无论输入端A、B、C、D为何值，a～g输出全为高电平，使7段显示器件显示“8”字型，此功能用于测试器件。

RBI端为灭零输入端。

在LE=1，BI =1条件下，当输入A、B、C、D=0000时，输出a～g全为低电平，可使共阴LED显示器熄灭。

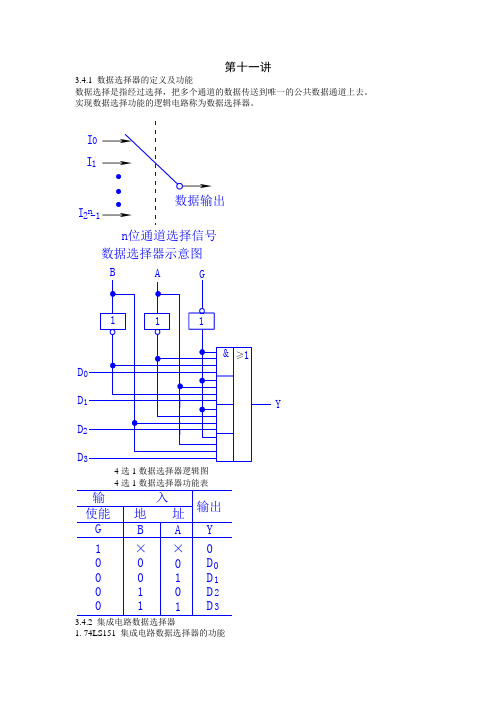

第十一讲3.4.1 数据选择器的定义及功能数据选择是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去。

实现数据选择功能的逻辑电路称为数据选择器。

4选1数据选择器逻辑图 4选1数据选择器功能表3.4.2 集成电路数据选择器1. 74LS151 集成电路数据选择器的功能→→→数据输出n位通道选择信号I I I 012n -1数据选择器示意图YBD D D D 输 入输出使能地 址G B A Y 100001100××01010D D D D 0123输出Y 的表达式为:74LS151的引脚图由1位数据选择器并联可组成多位数据选择器，2位8选1数据选择器的连接方法如图.输 入输 出选 择C B A 使 能G Y WH L L L L L L L L × × × L L L L L H L H L L H H H L L H L H H H L H H HL H D D D D D D D D D D D D D D D D 0122334455667710Y = m D i ii=07１２３４５６７８９10111213141516GND V CC 74LS151012345674LS151引脚图A B CD D D D D D D D Y W G 7可以把数据选择器的使能端作为地址选择输入，将两片74LS151连接成一个16选1的数据选择器，连接方法如图。

EN C A2.数据选择的应用 (1)逻辑函数产生器当使能端G=0时,Y 是C 、B 、A 和输入数据D0 －D7 的与或函数。

当D =1时，其对应的最小项m 在与或表达式中出现，否则，就不出现。

例: 试用8选1数据选择器74LS151产生逻辑函数。

D C B AYYY = m D i ii=07L=XYZ+XYZ+XY 原式＝XYZ+XYZ+XYZ+XYZ＝D m +D m +D m +D m 33556677D D D D 3567,都应该等于1，其它的D等于0。

<74LS00引脚图>74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。

Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GND74LS00真值表：A＝1 B=1 Y=0A＝0 B=1 Y=1A＝1 B=0 Y=1A＝0 B=0 Y=174HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用:利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。

若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138图74ls138译码器内部电路3线-8线译码器74LS138的功能表备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。

<74ls138功能表>74LS138逻辑图无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。

如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。

当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出74ls138逻辑图由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。

74ls192芯片74LS192是一种技术较老的逻辑门集成电路（IC），它是一种同步可编程计数器。

该芯片可以实现四位二进制计数，并且可以通过外部的控制信号来实现不同的计数模式和功能。

74LS192具有带锁存功能的四位二进制计数器。

它包含四个独立的计数器，每个计数器都可以通过控制端进行控制。

此外，它还有一个可编程的控制端，可以用来选择计数方向（向上计数或向下计数）以及计数模式（十进制模式、二进制模式等）。

该芯片的引脚图和引脚功能如下：1. CP0 - 输入引脚，用于时钟脉冲的输入。

2. CP1 - 输入引脚，用于时钟脉冲的输入。

3. MR - 输入引脚，用于复位计数器。

4. PC0 - 输入引脚，用于选择计数模式。

5. PC1 - 输入引脚，用于选择计数模式。

6. U/D - 输入引脚，用于选择计数方向。

7. A - 输出引脚，用于输出二进制位的最低位。

8. B - 输出引脚，用于输出二进制位的次低位。

9. C - 输出引脚，用于输出二进制位的次高位。

10. D - 输出引脚，用于输出二进制位的最高位。

11. QA - 输出引脚，用于输出BCD码的最低位。

12. QB - 输出引脚，用于输出BCD码的次低位。

13. QC - 输出引脚，用于输出BCD码的次高位。

14. QD - 输出引脚，用于输出BCD码的最高位。

15. Vcc - 正电源引脚。

16. GND - 接地引脚。

74LS192的工作原理如下：首先，需要将MR引脚置低，从而使计数器复位。

然后，通过CP0和CP1引脚输入时钟信号，控制计数器的计数速度。

U/D引脚用于选择计数方向，当U/D引脚为低电平时，计数器向上计数，当U/D引脚为高电平时，计数器向下计数。

PC0和PC1引脚用于选择计数模式。

当PC1引脚为低电平，PC0引脚为高电平时，计数器工作在二进制模式下。

当PC1引脚为高电平，PC0引脚为低电平时，计数器工作在十进制模式下。

其它的PC1和PC0的组合可以实现更多的计数模式。

74LS90引脚功能及真值表74LS90是一种常用于数字电路设计的集成电路，它被广泛应用于计数器和分频器等电路中。
