波特率设置方法

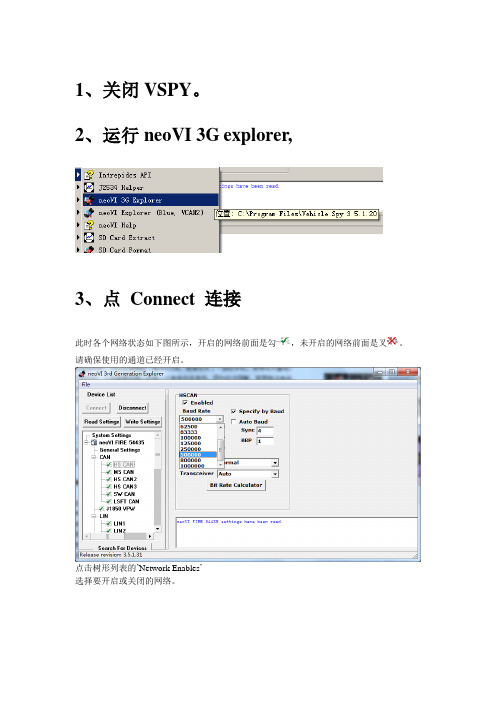

1、关闭VSPY。

2、运行neoVI 3G explorer,
3、点Connect 连接
此时各个网络状态如下图所示，开启的网络前面是勾，未开启的网络前面是叉。

请确保使用的通道已经开启。

点击树形列表的’Network Enables’
选择要开启或关闭的网络。

4、当完成设置后，请点击”Write Settings”按钮，软件会提示写入是否成功
5、点击Disconnect，退出3G Explorer，运行VSPY
如果出现软硬件设置不一致的提示，表明VS3软件发现硬件被更改配置，请点击Apply to VS3
确保软硬件的波特率保持一致均为250K
注意：
●Neovi RED产品的CAN网络只能选2个，LIN/Kline网络也只能选2个●请注意蓝色的提示信息，如果所选有冲突提示会有说明。

一、红外高速球拨码与波特率对应关系
如图1所示，3和4号位为波特率拨码开关，即用两位二进制数表示波特率。

3号拨码表示数值1，4号表示数值2。

如果这两位拨码中，某一位拨到“ON”，说明该位开启，将开启位的数值加起来，即得到十进制数值。

例如，3、4号位拨码到“ON”，则1+2=3，如果都不拨，就表示0。

数值0表示波特率1200bps；数值1表示2400bps；数值2表示4800bps；数值3表示9600bps。

图1就是表示波特率2400bps。

二、红外高速球波特率设置方法
通过上一步的计算方法，将你所需要的波特率，转换成相应的拨码。

将两位拨码拨好后，重新给红外高速球通电，那么拨码设置完成。

注意：拨码完成后，必须给红外高速球重新通电，设置才会生效。

图1
平安威马克。

485通讯波特率和校验位一、引言485通讯是一种串行通讯方式，常用于工业自动化领域。

在485通讯中，波特率和校验位是两个重要的参数。

本文将介绍485通讯波特率和校验位的概念、作用和常见设置方法。

二、485通讯波特率1. 概念波特率（Baud Rate）是指单位时间内传输的数据位数。

在485通讯中，波特率决定了数据传输的速度。

常见的波特率有9600、19200、38400等。

2. 作用波特率的选择要根据实际应用场景来确定。

如果通讯距离较长或需要高速传输数据，可以选择较高的波特率。

反之，如果通讯距离较短或需要较低的传输速度，可以选择较低的波特率。

3. 设置方法在485通讯设备中，波特率一般通过软件或硬件来设置。

例如，通过配置串口参数或拨码开关来设置波特率。

在使用485通讯时，要确保发送方和接收方的波特率设置一致，否则会出现通讯错误。

三、485通讯校验位1. 概念校验位（Parity Bit）是指为了检测和纠正数据传输中的错误而添加到数据中的一位或几位。

在485通讯中，常见的校验位有无校验、奇校验和偶校验。

2. 作用校验位的作用是检测数据传输过程中是否出现错误。

发送方在发送数据时，会根据校验位的设置计算出一个校验值，并将该校验值添加到数据中。

接收方在接收数据时，会根据校验位的设置对接收到的数据进行校验，以判断数据是否传输正确。

3. 设置方法在485通讯设备中，校验位一般通过软件或硬件来设置。

例如，通过配置串口参数或拨码开关来设置校验位。

在设置校验位时，要根据实际应用场景来选择合适的校验方式，以确保数据传输的可靠性。

四、485通讯波特率和校验位的关系1. 波特率和数据传输速度波特率的选择会直接影响数据传输的速度。

通常情况下，波特率越高，数据传输速度越快。

但是，波特率过高也会导致传输错误的概率增加。

2. 校验位和数据传输可靠性校验位的设置可以提高数据传输的可靠性。

通过校验位的计算和校验，可以检测到数据传输过程中的错误，并进行相应的处理。

通过驱动修改串口波特率的方法
要通过驱动修改串口波特率，可以按照以下步骤进行操作：
1. 打开设备管理器。

在Windows系统中，可以按下Win + X 键，然后选择设备管理器来打开设备管理器窗口。

2. 在设备管理器中找到并展开"端口(COM和LPT)"或者"通信
端口"分类。

3. 找到需要修改波特率的串口设备，并右击选择"属性"。

4. 在属性窗口的"端口设置"选项卡中，找到波特率设置选项。

一般来说，这个选项在"位/秒"或者"波特率"下面。

5. 修改波特率。

通过下拉菜单选择所需的波特率。

6. 确认并应用修改。

点击"确定"或者"应用"按钮，使修改生效。

注意：以上操作步骤适用于大部分的串口设备，但是有些特殊设备的驱动程序可能会有所不同。

如果以上方法不适用于你的设备，请参考设备的说明书或者联系设备制造商获取更详细的操作指南。

常用的波特率一、什么是波特率？波特率（Baud rate）是计算机通信中衡量数据传输速度的一个重要指标。

它表示每秒钟传送的比特数（bps），是数据通信的基本单位。

波特率决定了通信设备在单位时间内可以传输的数据量。

常见的波特率有9600、115200等。

二、常用的波特率2.1 96009600波特率是目前使用最广泛的波特率之一。

它适用于串口通信、RS232通信等领域。

9600波特率下的通信速度相对较慢，适合对实时性要求不高的设备之间的通信。

2.2 115200115200波特率是高速传输数据的常用波特率之一。

它适用于对数据传输速度有较高要求的设备，如高速串口通信、蓝牙通信等。

115200波特率下的传输速度较快，能够提高数据传输效率。

2.3 48004800波特率是用得较少的波特率之一。

它适用于某些特殊场景下的设备通信，如一些低速外设的通信。

4800波特率下的数据传输速度较慢，适用于对实时性要求不高的场景。

三、选择合适的波特率选择合适的波特率要根据具体的通信设备和通信需求来决定。

3.1 考虑通信设备不同的通信设备对波特率的要求有所差异。

一些较老的设备可能只支持较低的波特率，而一些较新的设备则支持更高的波特率。

在选择波特率时，需要考虑到通信设备本身的性能和兼容性。

3.2 考虑通信距离通信距离也是选择波特率的一个重要因素。

通常情况下，较高的波特率可以实现较远的通信距离，而较低的波特率适用于较短的通信距离。

因此，在选择波特率时需要考虑通信距离是否满足需求。

3.3 考虑通信速度需求通信速度需求是选择波特率的关键因素之一。

如果对数据传输速度要求较高，可以选择较高的波特率。

反之，对实时性要求不高的场景可以选择较低的波特率。

3.4 考虑通信稳定性通信稳定性也是选择波特率的考虑因素之一。

在一些复杂的环境中，如有较强的电磁干扰等情况下，选择较低的波特率可能会提高通信的稳定性。

四、设置波特率设置波特率通常需要在相关的通信设备或软件中进行设置。

串行通信中波特率的设置问题
波特率设置：
1.什么是波特率
波特率是指串行数据通信过程中，数据比特传输速率，是指每秒钟传输比特（bit/s）的数量。

2.波特率的设置
要设置波特率，首先要确定所选择的硬件设备类型，例如RS232通信接口的写入器，然后依据设备的硬件说明书。

选择合适的波特率，比如110，300，600，1200，2400，4800，9600，14400，19200，38400，57600，115200等等。

3.波特率的选择
要尽可能选择一个稳定的波特率，因为此参数改变后，会影响到数据传输的速率和数据传输的稳定性。

如果采用太高的波特率，可能会影响到电路工作，破坏器件寿命和通信质量；而如果太低，也可能出现数据传输速度降低、画面卡死或断流等隐患。

4.波特率的变换
波特率变换是指计算机内部对传输速率的改变，相当于计算机内部“调速”，这是实现高速数据传输的一种技术。

可以在一定程度上提高传输速度，并改变可能存在的故障。

5.设置波特率的注意事项
（1）调试设置时应检查设备、缆纤是否连接稳定，有无拔插等不正常情况；
（2）对单端口设备，应检查设备的波特率是否一致，有无偏差；
（3）对于多端口设备，应注意各个端口之间是否可以彼此通信，没有三方口，即通信机设置是否正确；
（4）应注意检查设备是否工作正常，有无额外的信号输入，且设备及接口是否
正常工作；
（5）对于需要调节的波特率，设置时应采用相关的软件或数据库生成指令，而不是手工设置。

波特率的设置一般不会涉及太复杂的问题，但应根据实际使用的设备的特点综合考虑，调节合适的值来设置，以保证设备的正常使用。

1推荐Can控制器器只需要进行少量的设置就可以进行通信,就可以像RS232/48那样使用。

其中较难设置的部分就是通信波特率的计算。

CAN总线能够在一定的范围内容忍总线上CAN节点的通信波特率的偏差，这种机能使得CAN总线有很强的容错性，同时也降低了对每个节点的振荡器精度。

实际上，CAN总线的波特率是一个范围。

假设定义的波特率是250KB/S，但是实际上根据对寄存器的设置，实际的波特率可能为200~300KB/S（具体值取决于寄存器的设置）。

简单介绍一个波特率的计算，在CAN的底层协议里将CAN数据的每一位时间(TBit）分为许多的时间段(Tscl)，这些时间段包括：A．位同步时间(Tsync)B．时间段1(Tseg1)C．时间段2(Tseg2)其中位同步时间占用1个Tscl；时间段2占用(Tseg1+1)个Tscl；时间段2占用(Tseg2+1)个Tscl,所以CAN控制器的位时间(TBit)就是：TBit=Tseg1+Tseg2+Tsync=(TSEG1+TSEG2+3）*Tscl，那么CAN的波特率(CANbps)就是1/TBit。

但是这样计算出的值是一个理论值。

在实际的网络通信中由于存在传输的延时、不同节点的晶体的误差等因素，使得网络CAN 的波特率的计算变得复杂起来。

CAN在技术上便引入了重同步的概念，以更好的解决这些问题。

这样重同步带来的结果就是要么时间段1(Tseg1)增加TSJW（同步跳转宽度SJW+1），要么时间段减少TSJW，因此CAN的波特率实际上有一个范围：1/(Tbit+Tsjw) ≤CANbps≤1/(Tbit-Tsjw)CAN有波特率的值四以下几个元素决定：A．最小时间段Tscl；B．时间段1 TSEG1；C．时间段2 TSEG2；D．同步跳转宽度SJW那么Tscl又是怎么计算的呢？这是总总线时序寄存器中的预分频寄存器BRP派上了用场，Tscl＝（BRP+1）/FVBP。

移远 at指令修改串口波特率
移远AT指令是用于移远通信模块的一种指令集，用于配置和控制移远通信模块的各种功能。

要修改串口波特率，您可以使用以下步骤：
1. 连接移远通信模块，首先，确保您已经通过串口连接到移远通信模块，并且能够发送AT指令。

2. 查询当前波特率，使用AT指令“AT+IPR?”来查询当前的串口波特率。

例如，如果当前波特率为9600，您会收到一个类似
“+IPR: 9600”的响应。

3. 设置新的波特率，使用AT指令“AT+IPR=<新波特率>”来设置新的串口波特率。

例如，如果您想将波特率设置为115200，您可以发送“AT+IPR=115200”。

4. 确认设置，发送AT指令“AT+IPR?”来确认新的串口波特率是否已经成功设置。

您应该会收到一个响应，确认新的波特率已经生效。

5. 保存设置，最后，使用AT指令“AT&W”来保存设置，以确保在下次通电时新的波特率仍然有效。

需要注意的是，不同型号的移远通信模块可能会有不同的AT指令集，因此在实际操作中，您需要参考对应型号的移远通信模块的AT指令手册来确认具体的指令和操作步骤。

同时，修改串口波特率可能会影响通信稳定性，因此在进行操作前请务必谨慎考虑，并备份重要数据。

can波特率自动设置算法
CAN总线是一种常用的通信协议，它可以在汽车、工业控制、航空航天等领域中广泛应用。

在CAN总线中，波特率是一个非常重要的参数，它决定了数据传输的速度和可靠性。

因此，如何自动设置CAN波特率是一个非常重要的问题。

CAN总线的波特率通常是由控制器和节点之间的协商来确定的。

在CAN总线中，控制器会向节点发送一个特殊的帧，这个帧包含了控制器的波特率设置。

节点会根据这个帧来自动设置自己的波特率。

这种自动设置算法被称为自适应波特率算法。

自适应波特率算法的实现需要满足以下几个条件：
1.控制器和节点必须支持自适应波特率算法。

2.控制器和节点必须能够正确解析和处理自适应波特率帧。

3.控制器和节点必须能够正确设置自己的波特率。

在实际应用中，自适应波特率算法通常是由控制器来实现的。

控制器会向节点发送自适应波特率帧，并根据节点的响应来自动设置自己的波特率。

这种自动设置算法可以大大简化CAN总线的配置和调试工作，提高系统的可靠性和稳定性。

自适应波特率算法是CAN总线中非常重要的一部分，它可以自动设置CAN总线的波特率，提高系统的可靠性和稳定性。

在实际应用
中，我们需要选择支持自适应波特率算法的控制器和节点，并正确配置和调试CAN总线，以确保系统的正常运行。
