介绍本文档主要为大家介绍Brocade交换机常见配置操作指南。
主要内容包括：交换机命名、交换机时间配置和NTP同步、交换机状态检查、交换机启用和禁用、交换机关机操作。
更多信息自定义交换机名称：1. 使用admin用户登录交换机2. 输入switchname命令，后面加一个交换机名称。
Switch:admin> switchname newname检查交换机状态：1.使用admin用户登录交换机2.输入switchshow命令查看交换机所有端口状态3.输入switchstatusshow命令产看交换机整体状态自定义机柜名字：Brocade推荐客户为每个交换机平台自定义好机柜名字。
部分交换机日志通过机柜名字来区分设备，分配一个合理的机会名字，更有助于分析交换机日志。
所有机柜名字最长不超过15个字符，Brocade 300，5100，5300，VA-40DC，5410，5424，5450和5480这些除外（这些最长长度31个字符）。
机柜名字必须以字母开头，可以包含字母，数字，下划线。
操作步骤如下：1. 使用admin用户登录交换机2. 输入chassisname命令switch:admin> chassisname newname自定义Fabric名字：Fabric名字和fabric ID 一样用于识别和管理一个逻辑的fabric。
Fabric名字方便记忆，每个fabric名字和一个Fabric ID关联。
Fabric名字和fabric ID不冲突，分配fabric名字应注意以下事项：•每个fabric名字在机柜里面必须不能重复。
• Fabric名字长度范围是1-128个数字或者字母•所有交换机配置fabric名字要求微码版本在v7.0.0及以上。
Fabric里面可以拥有早前微码版本的交换机，但是fabric名字不会再v7.0.0以前微码上显示出来。
•配置fabric名字必须要求admin权限。
博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。
在乌鲁木齐W AP局点中，一台计费（JF1）和一台统计（RP1）通过光纤交换机（Brocade SW200E）挂接磁阵（见图1)。
每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用.安装光纤交换机,主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机.2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备.当然，也可以不命名。
3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone中。
以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。
当然，也可以把每条路径都划为一个zone.4、保存配置文件。
图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始默认管理地址是:10。
77.77.77，用户名/密码：admin/password。
在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆.注意:连接的电脑需要安装jre1.4以上，网页才能正常显示.2．图形界面中，选择Admin，会弹出新的配置网页,见下图。
点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS—W AP—OW2，Domain ID 输入2，别的数字也可以，没有影响.点击Network，可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息。
3．点击左侧窗口图标，弹出划分zone的窗口。
管理Brocade交换机
1.连接PC与交换机
（1）设置本机IP为10.77.77.x网段 255.255.255.0 （2）连接PC与交换机
（3）使用Putty/SecureCRT用SSH方式连接10.77.77.77。
端口22 （4）用户名：admin 密码：password 2.常用命令
（1） ipaddrshow 查看IP地址
（2） ipaddrset 设置IP地址
（3） version 查看OS信息
（4） licenseadd 添加license授权信息
（5） licenseshow 查看license授权信息
（Fabric license、8 Gig FC license）
（6） password 修改密码
（7） switchshow 查看交换机状态
（8） switchstatusshow 查看设备健康状态
（9） portshow 查看端口状态
（10） sfpshow 查看sfp状态
（11） configupload 将交换机配置保存到本地电脑
（12） configdownload 将配置从本地恢复到交换机（需要switchdisable）
（13） switchenable
（14） switchdisable
（15） supportshow：日志
（16） porterrshow显示所有端口错误率
（17） fabricshow显示交换机状态：
（18） portshow 2/15 显示端口详细信息(2是插槽号)
（19） chassisshow 查看博科序列号。
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN 的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
Brocade300交换机常用命令Brocade300交换机默认IP地址：10.77.77.77用户名：admin密码：password可通过IE界面登陆交换机，需安装JAVA环境可通过Telenet登陆，同时只支持一个用户Telenet支持串口登陆：缺省的串口参数是：9600，N，8，1一：基本配置：1、使用不带参数的help可查询交换机所有命令2、在命令模式下可以使用ipaddrshow可查看当前IPbrocade300_up:admin> ipaddrshowSWITCHEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: Off3、使用ipaddrset可以更改IP地址brocade300_up:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP 地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCP4、使用passwd更改交换机密码brocade300_up:admin> passwd #使用passwd 命令修改当前用户密码Changing password for adminEnter old password: #输入目前使用的密码Enter new password: #输入新密码Re-type new password: #确认新密码passwd: all authentication tokens updated successfullySaving password to stable storage.Password saved to stable storage successfully.5、查看交换机当前状态switchshow（可查询domain ID号和端口状态等信息）6、查看当前licenseShow（zone license查看zone的license）二、zong的配置（命令方式）Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离。

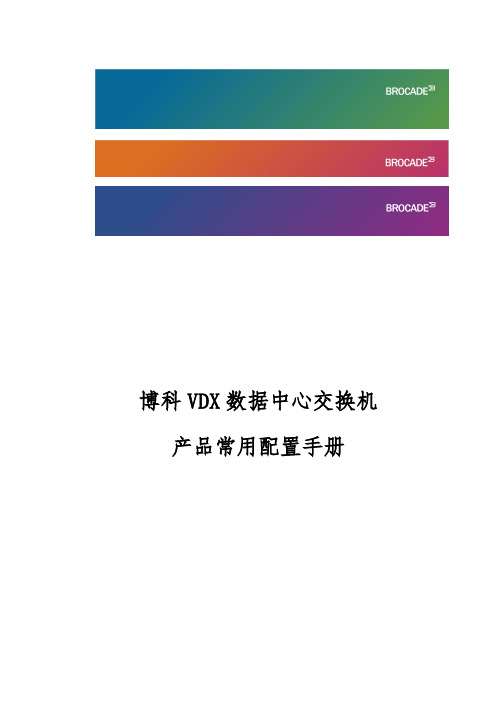

博科VDX数据中心交换机产品常用配置手册Brocade Communications Systems2016年8月8日星期一文档信息修订记录文档审核/审批记录目录第一章博科VDX数据中心交换机介绍 (5)1.1. VDX系列数据中心交换机定位与简介 (5)1.2. VDX8770系列交换机介绍 (5)1.3. VDX6940系列交换机介绍 (7)1.4. VDX6740系列交换机介绍 (8)1.5. 操作手册拓扑图介绍 (9)第二章博科VDX系列交换机基本操作配置 (11)2.1. CLI命令行层次介绍和缺省用户名密码 (11)2.2. 软件版本升级单台-USB方式 (12)2.3. 申请与添加和删除许可-License (14)2.4. 用户模式和配置模式show的区别 (18)2.5. 设置用户名和密码 (18)2.6. 设置DNS服务器 (18)2.7. 设置日期时间和NTP服务器 (18)2.8. 远程管理服务配置 (19)2.9. 配置带外管理接口 (19)2.10. 配置SNMP (20)第三章博科VDX系列交换机VCS集群矩阵配置 (21)3.1. VCS矩阵部署模式介绍 (21)3.2. VCS矩阵配置步骤 (21)3.3. VCS矩阵管理 (24)第四章博科VDX系列交换机二层配置 (25)4.1. 二层VLAN创建 (25)4.2. 物理接口二层ACCESS相关配置 (25)4.3. 物理接口二层TRUNK相关配置 (25)4.4. 物理接口-VLAG端口捆绑聚合 (27)4.5. SPAN流量镜像 (30)4.6. SFLOW配置 (30)4.7. STP生成树相关配置 (30)第五章博科VDX系列交换机三层配置 (33)5.1. 三层VLAN子接口配置 (33)5.2. 冗余网关VRRP-E配置 (33)5.3. 静态路由配置 (34)5.4. OSPF路由配置 (35)5.5. VRF虚拟路由器配置 (37)第六章博科VDX系列交换机融合网配置 (39)6.1. FC-Fibre Channel配置 (39)6.2. FCOE配置 (41)6.3. AG-Access Gateway和FC ZONE配置 (42)第七章博科VDX系列交换机VXLAN配置 (44)7.1. 数据中心二层透传配置 (44)第一章博科VDX数据中心交换机介绍1.1.VDX系列数据中心交换机定位与简介博科VDX系列交换机是定位于企业数据中心网络，VDX支持集群化的部署和IP矩阵模式部署，VDX系列数据中心交换机包括三个系列，分别是：VDX6740主要用于接入-TOR，VDX6940用于矩阵核心SPINE、VDX8770用于矩阵核心SPINE。
博科交换机操作⼿册（完整资料）.doc此⽂档下载后即可编辑B24 交换机操作⼿册⼀、基本配置操作1. 连接到B241.1、SSH说明：交换机管理的最基本⽅法，通过命令⾏的⽅式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理⼯作。
能完成对单台交换机管理的所有功能。
连接⽅法：⽤SSH⼯具通过B24 IP地址登陆。
默认⽤户：admin，默认密码：password。
1.2、Web Tools说明：图形界⾯的管理⼯具，通过浏览器对交换机完成管理⼯作。
视觉效果⽐Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的⼤多数功能。
连接⽅法：在浏览器上输⼊B24的IP地址。
默认⽤户：admin，默认密码：password。
1.3、串⼝管理说明：通过串⼝线连接到B24交换机的串⼝上进⾏管理连接⽅法：使⽤串⼝线连接B24和笔记本/⼯作站的串⼝，打开“超级终端”，配置如下：Bits per second: 9600Data bits: 8Parity: NoneStop bits: 1Flow control: None当超级终端停⽌报告信息，按“Enter”显⽰login信息，默认⽤户：admin，默认密码：password。
2. 设置IP地址B24默认IP地址为：10.77.77.77/24.设置交换机IP地址：> ipaddrsetEthernet IP Address [10.77.77.77]: 192.56.211.5Ethernet Subnetmask [255.255.255.0]:Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]:DHCP [Off]:显⽰交换机的IP> ipaddrshow3. 设置默认账号密码B24交换机有两个默认的账号，admin和user账号。
博科Brocade交换机Trunking配置1、博科Brocade交换机Trunking配置具体操作步骤：switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunkingswitch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令2、switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数，0表示关闭trunking，1表示开启trunking功能。
