水热法合成宝石

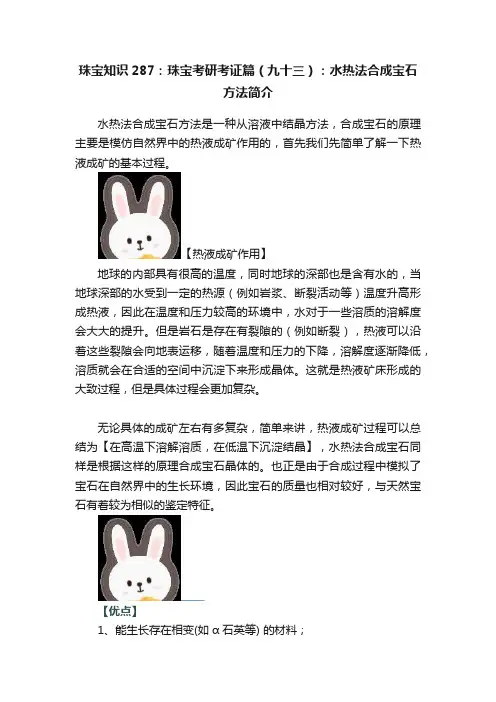

珠宝知识287：珠宝考研考证篇（九十三）：水热法合成宝石方法简介水热法合成宝石方法是一种从溶液中结晶方法，合成宝石的原理主要是模仿自然界中的热液成矿作用的，首先我们先简单了解一下热液成矿的基本过程。

【热液成矿作用】地球的内部具有很高的温度，同时地球的深部也是含有水的，当地球深部的水受到一定的热源（例如岩浆、断裂活动等）温度升高形成热液，因此在温度和压力较高的环境中，水对于一些溶质的溶解度会大大的提升。

但是岩石是存在有裂隙的（例如断裂），热液可以沿着这些裂隙会向地表运移，随着温度和压力的下降，溶解度逐渐降低，溶质就会在合适的空间中沉淀下来形成晶体。

这就是热液矿床形成的大致过程，但是具体过程会更加复杂。

无论具体的成矿左右有多复杂，简单来讲，热液成矿过程可以总结为【在高温下溶解溶质，在低温下沉淀结晶】，水热法合成宝石同样是根据这样的原理合成宝石晶体的。

也正是由于合成过程中模拟了宝石在自然界中的生长环境，因此宝石的质量也相对较好，与天然宝石有着较为相似的鉴定特征。

【优点】1、能生长存在相变(如α石英等) 的材料；以石英为例，石英在不同的温度压力下会形成不同的晶体结构，从下面的相图中我们可以很清楚的看到，石英在较低的温度535℃时就会发生相变，因此在合成过程中是需要严格控制形成环境的，但是二氧化硅的熔点高达1700摄氏度以上，若采用熔体直接冷却结晶的方法是无法直接得到α-石英（水晶的晶体结构）的，而是优先形成其他晶体结构的石英（例如β-方石英或β-石英），最终通过相变的方式转化成为α-石英，在实验室的环境中快速的发生转化，必然会形成过大的内应力，不容易得到高质量的合成宝石。

但是水热法可以通过精确的控制温压条件，以得到目标宝石晶体。

2、可以生长在接近熔点时蒸汽压高的材料（例如ZnO）。

材料的蒸汽压高意味着材料在接近熔点时极容易发生挥发，若使用熔体直接冷却形成矿物晶体的方法会导致原料大量的挥发，在腐蚀设备的同时，也会造成不必要的浪费，但是水热法合成宝石是在高压釜内进行，属于一个较为封闭的环境；另外，水热法是利用【溶质在不同温度下溶解度的差异】进行合成宝石的，所使用的温度远低于材料的熔点，因此可以避免大量挥发的现象的发生。

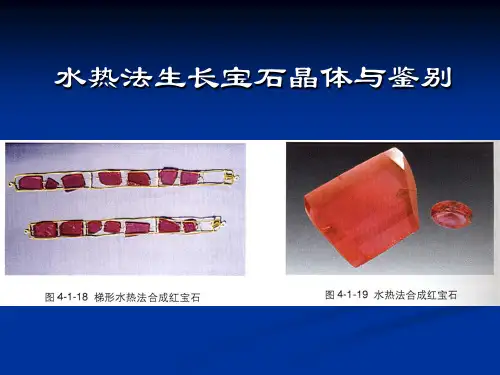

珠宝知识290：珠宝考研考证篇（九十五）：找到“水波纹”了吗？没错，这就是水热法合成红蓝宝石的鉴定特征展开全文珠宝知识290：珠宝考研考证篇（九十五）：水热法合成红蓝宝石的发展与鉴定历史简介【国际发展】1、利用水热法合成刚玉类宝石是从研究Al2O3+H2O体系开始的；2、1943年，劳本盖耶和韦茨首次获得成功，随后欧文和奥斯本进一步完善了这一工作；3、20世纪50年代，美国、日本、前苏联、中国、法国、澳大利亚等国家先后从事过水热法合成红宝石晶体的实验研究；4、1976年，苏联科学家改进了水热法合成红宝石技术，生产出的红宝石与天然品极为相似，同时获得了商业性的生产；5、20世纪90年代，俄罗斯人员通过大量的实验完成了水热法合成红宝石的工艺技术；其中1991年，俄罗斯小批量商业生产水热法合成红宝石；1993年，俄罗斯西伯利亚科学院与泰国The Pinky Trading Company合资在曼谷设立了泰洛斯（TAIRAS）宝石有限公司，该公司主要进行水热法合成红宝石的生产，产品逐渐出现在国际市场上，是目前全球最重要的水热法合成红宝石的生产厂商；1995年，新西伯利亚产出了不同颜色（黄色、橘黄色、蓝绿色和蓝色）的合成蓝宝石6、1998年，澳大利亚Biron公司利用水热法成功合成红宝石及其他品类的刚玉类宝石下图为俄罗斯晶体生长实验室生产的各种颜色的水热合成红宝石和蓝宝石。

中间的蓝绿色蓝宝石(9.2×7.0 mm)重2.65 ct。

【国内发展】我们国家对水热法合成刚玉类的研究起步相对较晚，直到上世纪九十年代才开始，主要的研究单位是广西桂林的宝石研究所，大致的发展过程如下：1、1992年，我国开始研究水热法生长刚玉类宝石；2、1995年，广西宝石研究所进行了水热法合成刚玉晶体的研究和开发；3、1998年，桂林水热法合成红宝石正式生产，采用人工合成无色蓝宝石作为种晶，最终合成的尺寸为15×50×17mm，重量为克拉的的厚板状红宝石晶体；同年七月，经广西区科技厅组织的专家鉴定，认为广西宝石研究所承担的项目“工艺先进、稳定性好、填补了国内水热法合成红宝石的空白，合成出的红宝石超过了国际同类产品质量，在合成红宝石的质量上达到了国际领先水平”4、2000年，推出桃红色和浅黄色系列的蓝宝石品种【设备装置与生长过程】下图为Tairus公司用于生产合成蓝宝石的装置示意图，高60厘米、直径8厘米；该装置共包括十个部分，分别为(1)盖子；(2)推动螺母；(3)高压蒸汽的身体；(4)密封环；(5)黄金内衬；(6)合成蓝宝石种晶；(7)挡板；(8)合成无色刚玉粉料；(9) Ni/Cr 氧化物容器；(10)粉末状含氧缓冲液。

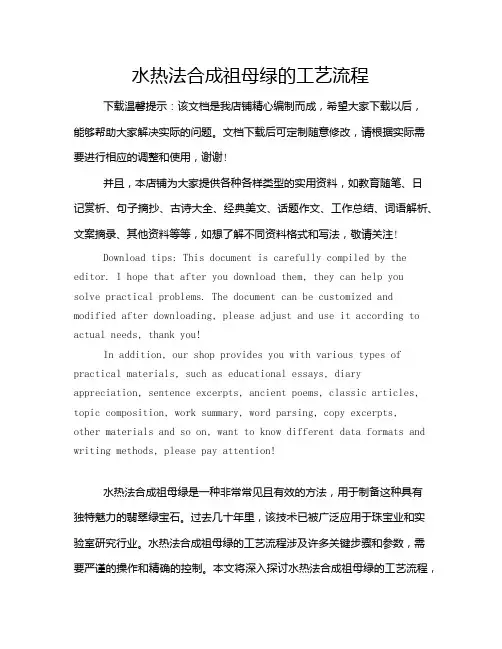

水热法合成祖母绿的工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!水热法合成祖母绿是一种非常常见且有效的方法，用于制备这种具有独特魅力的翡翠绿宝石。

水热法宝石合成工艺摘要：宝石以其炫目美丽、坚硬、稀少而备受世人瞩目。

随着社会的开展人们对宝石的喜爱和需求日益增大。

宝石除了可以作为钻戒、耳坠、手链等饰品外，工业上是金刚石的最优替代品运用于彩电、手表等电子产品中，然而自然界里的宝石毕竟很有限，价格也昂贵，于是宝石的人工合成就开场兴起，人工合成宝石也开场商业化。

怎么样才能找到适宜的合成工艺，合成优质且低本钱的宝石呢？这就成了人工宝石合成产业的关键所在。

目前人们合成宝石的工艺主要有焰熔法、助熔剂法、水热法、提拉法等，以下我将主要介绍一下宝石的合成工艺及其特点、还有它的商业前景。

关键词：人工宝石、宝石合成工艺、水热法、商业前景一、宝石种类以及人工宝石背景宝石概念种类：宝石是岩石中最美丽而贵重的一类石。

它们颜色鲜艳，质地晶莹，光泽灿烂，坚硬耐久，同时赋存稀少，是可以制作首饰等用途的天然矿物晶体，如钻石、水晶、祖母绿、红宝石、蓝宝石和金绿宝石〔变石、猫眼〕等；也有少数是天然单矿物集合体，如冰彩玉髓、欧泊。

还有少数几种有机质材料，如琥珀、珍珠、珊瑚、煤精和象牙，也包括在广义的宝石之内。

广义的概念宝石和玉石不分，泛指宝石，指的是色彩瑰丽、坚硬耐久、稀少，并可琢磨、雕刻成首饰和工艺品的矿物或岩石，包括天然的和人工合成的，也包括局部有机材料。

狭义的概念有宝石和玉石之分，宝石指的是色彩瑰丽、晶莹剔透、坚硬耐久、稀少，并可琢磨成宝石首饰的单晶体或双晶，包括天然的和人工合成的，如钻石、蓝宝石等；而玉石是指色彩瑰丽、坚硬耐久、稀少，并可琢磨、雕刻成首饰和工艺品的矿物集合体或岩石，如翡翠、软玉、独山玉、岫玉等，同样既包括天然的，又包括人工合成的。

石的一些特性:宝石均为单晶体、颜色具有均匀单一性、多呈透明体、有光泽、密度变化具有很小范围性、良好的导热性、体积相对要小，重量也轻、硬而脆。

人工宝石的合成背景刚玉是最早合成并进展商业化生产的一类宝石，它开展的同时也带动了其他宝石的开展。

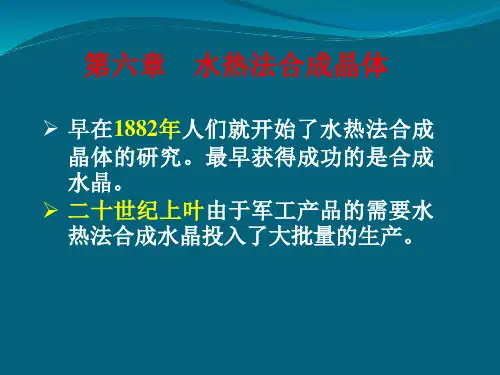

水热法合成宝石模拟自然界热液成矿作用过程，水热法生长晶体宝石是在含水体系中由液相（溶液）转变为晶相的方式进行的。

自然界热液成矿是在一定的温度和压力下进行的，而且成矿溶液具有一定的浓度和PH值（矿化剂溶液的性质因生长宝石晶体的不同而不同）。

实验证明，只有在高压釜中才能满足宝石晶体模拟自然界生长的条件。

所以，水热法有别于其它宝石晶体生长的体系。

该法适用于常温常压下溶解度低而在高温高压下溶解度高的材料。

1．生产工艺根据晶体生长的运输方式，可分为三种生产工艺：（1）等温法等温法主要是利用溶解度差异来生长晶体，所用原料为亚稳相的物质，籽晶为稳定相的物质。

在高压釜内上下无温差，是该法特色。

该法的缺点是，无法生长出晶形完整的大晶体。

（2）摆动法摆动法的装置由两个不同温度的圆筒组成。

一筒盛培养液，另一筒放置籽晶。

定时摆动两个圆筒，以加速二筒之间的对流。

利用两筒间的温度差在高压环境下生长出晶体。

（3）温差法温差法是在立式高压釜内生长晶体的一种方法，多用于生长合成水晶、合成红宝石、合成祖母绿、合成海蓝宝石等。

晶体生长条件如下：a．矿质在矿化剂溶液中应具有一定的溶解度，并能形成所需的单一稳定晶相；b．矿质在适当的温差下能形成过饱和度而又不自发成核；c．晶体生长需要一定切型和规格的籽晶，并使原料的总表面积与籽晶总表面积之比值达到足够大；d．溶液密度的温度系数要足够大，以利晶体生长的溶液对流和溶质传输；e．高压釜容器要有抗高温腐蚀性能。

2．基本装置水热法的基本装置主要有高压釜、加热器、温度控制器和温度记录器等（图2-2）。

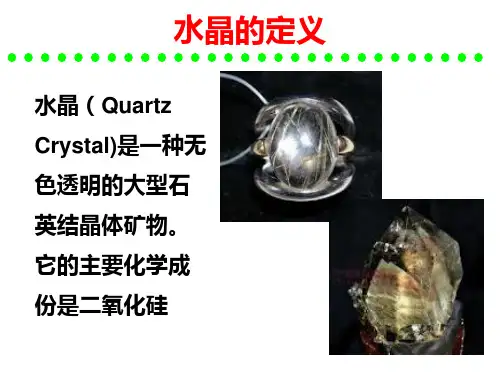

3．具体实例：水热法合成水晶（1）水热法合成水晶的原理一般情况下石英是不溶于水的化合物，但由于水在过热状态下所具有的特性，使得石英在一些特殊条件下可以被溶解。

在合成水晶时，必须加入一定量的的溶解度。

矿化剂，以改变溶剂的原始成分与性质，才能增加SiO2（2）水热法合成水晶的工艺水热法合成水晶的工艺流程可以分为以下四个阶段。

水热法合成刚玉技术历史与发展摘要：水热法合成刚玉宝石技术历史悠久、商业化程度高，其原理是将原料在溶液中溶解，通过迁移或反应达到过饱和从而析出结晶。

本文在讨论水热法合成刚玉宝石的原理与方法的基础上，结合市场现状与学术界研究现状，对水热法合成刚玉宝石的发展提出一些猜想及建议。

关键词：水热法；发展历程；方法；鉴别长期以来，天然刚玉宝石受到了广大消费者的追求与喜爱，近年来，消费者对合成刚玉宝石的接受度与认可度也有所提高。

水热法合成刚玉宝石是在模拟天然刚玉宝石的水热成矿环境下进行的，由于其生长工艺较为复杂，成本相对较高，该技术也经过了较为漫长的发展期，到目前为止，水热法合成刚玉技术已经成为一种较为先进的刚玉宝石合成方法。

1 发展历程刚玉的合成历史相对其他宝石较为悠久，商业化程度也较高，刚玉宝石合成技术的发展也促进了其他宝石合成技术的发展。

1943年，劳本盖耶、韦茨首次通过水热法合成刚玉获得成功。

1976年，苏联科学家改进了水热法合成红宝石技术，使合成红宝石进入了商业化阶段。

1993年，泰罗斯宝石有限公司成立，主要进行水热法合成红宝石的生产。

20世纪90年代，俄罗斯的研究人员经过大量的实验，研究成功了水热法合成蓝宝石的工艺技术。

20世纪90年代，我国桂林矿产地质研究院开始展开了水热法合成刚玉晶体的研究，并于1999年成功生长红宝石晶体，之后又成功研究出了黄色蓝宝石、蓝色蓝宝石、无色蓝宝石等彩色蓝宝石的合成方法，产品质量处于国际先进水平。

20世纪末，我国合成红宝石的年产规模已达到了一百吨左右，主要用于钟表和珠宝行业。

进入21世纪后，合成刚玉宝石的发展达到了一个新的飞跃，对合成宝石技术的投入也逐年增长，促进了水热法合成刚玉宝石技术的发展。

2 原理水热法是将原本在大气条件下不溶或难溶的物质溶解于高温高压的水溶液中，通过控制温差产生对流以形成过饱和状态，使溶解在溶液中的矿物质在种晶上析出，生长成较大的晶体。

通过加入不同的致色离子，得到不同颜色的刚玉晶体。
