流速流量监测仪器

雷达流速流量仪的安装如何雷达流速流量仪是一种无接触式测流仪器，可以对流速和流量进行测量。

它适用于水力建筑、环保、工业生产等领域的水流量测量。

正确安装和使用雷达流速流量仪对于精确测量流速和流量至关重要。

下面我们来详细讲解雷达流速流量仪的安装步骤以及相关注意事项。

安装步骤1. 现场勘探在安装之前，需要对现场进行勘探。

雷达流速流量仪的安装位置应该在流速稳定的区域，避免出现湍流和旋涡。

同时，需要考虑到雷达流速流量仪的供电、信号传输等问题，应该选择方便安装和维护的位置。

2. 固定传感器将传感器通过螺栓或者其他固定方式进行固定。

传感器的位置应该与管道中心线重合，并且方向应该指向水流的方向。

3. 连接电源与信号线将传感器的电源和信号线与主机连接。

电源应该选择稳定、可靠的电源，信号线的长度应该不超过100米并保持良好的屏蔽。

4. 进行校准在安装结束之后，需要进行校准，保证雷达流速流量仪的测量精度。

校准包括仪器零点校准、斜率校准等。

校准的具体方法请参考仪器的使用说明书。

注意事项1.安装前需要对现场进行充分的勘探，确保选用的位置可以满足雷达流速流量仪的安装要求。

2.传感器的选择应该根据安装位置、流量变化范围、测量精度等进行综合考虑。

3.传感器的安装位置不宜选择在管道弯头处、阀门处等容易出现湍流和旋涡的地方，否则会影响测量精度。

4.传感器的安装应该牢固，并且方向应该指向水流的方向，以确保测量精度。

安装中需要注意防止异物进入传感器的测量范围。

5.传感器电源的选择需要保证稳定和可靠，信号线的长度不应该超过100米，并保持良好的屏蔽。

6.安装结束后，需要进行校准，确保雷达流速流量仪的测量精度。

校准应该由专业技术人员进行。

7.在使用过程中，需要定期检查传感器的状态和工作情况，及时进行维护和更换。

综上所述，雷达流速流量仪是一种精度高、可靠性强的无接触式测流仪器。

正确的安装和使用可以确保测量精度，减少测量误差。

在安装和使用过程中，需要注意以上事项，以确保仪器的稳定性和可靠性。

一、仪器简介LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。

本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。

二、技术指标1．旋桨回转直径：Φ70mm2．旋桨水力螺距：H=120mm3．仪器起转速：V0≤0.05m/s4．仪器测速范围：0.05～8m/s5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%7．讯号频率：每转一个讯号8．使用环境水温：0～40℃9．连续工作时数：10h10．显示：汉字液晶显示，4行32位11．工作电源：7.2V\4200mAh,可充电12.耐腐性强、可靠性高，安全性符合国标要求。

三、仪器结构感应部件：三叶螺旋桨，用于感受水流速度传讯机构：旋桨转数转为电脉冲讯号，供计数用尾翼：平面翼舵用于明渠测流时仪器水平定向测杆：用预测水深，测杆顶端装有汛号转换插座四、工作原理当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。

水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。

此关系通过流速仪检定水槽实验确定。

五、配置1、LS1206B 通用水文测算仪1台2、旋浆流速仪传感器 1台4、尾翼部件 1个5、信号线1根6、扳手（27mm） 1只7、大小起子各1只8、鉴定证书1份9、说明书 1份LS1206B型便携式流速仪使用说明书前言须知：感谢您选用本公司LS1206B型便携式流速仪。

在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。

一、仪器简介LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。

流量计的种类、原理及应用1. 介绍流量计是一种用于测量流体流动速度的仪器，广泛应用于工业自动化控制、流量监测和仪表仪器等领域。

本文将介绍流量计的种类、工作原理以及常见的应用场景。

2. 流量计的种类2.1 水轮式流量计•水轮式流量计通过测量流体通过堵塞在管道中心的水轮运动的速度来测量流速。

•水轮式流量计可以分为机械式和电子式两种类型，机械式的工作原理需依靠水轮的旋转来测量流速，而电子式则利用传感器将旋转运动转换为电信号进行测量。

•水轮式流量计适用于液体和气体的流量测量，但对流体中含有颗粒或粘度较高的流体不适用。

2.2 涡街流量计•涡街流量计利用涡街传感器产生的旋涡频率与流速成正比的原理进行测量。

•涡街传感器由一个挡板和一个成对的涡街片组成，流体经过挡板时将形成旋涡，通过测量旋涡频率即可计算流速。

•涡街流量计适用于液体、气体以及蒸汽的流量测量，具有宽测量范围、高精度和抗压能力强等优点。

2.3 电磁流量计•电磁流量计利用法拉第电磁感应定律来测量导电性液体的流速。

•电磁流量计由测量电极和感应电极组成，液体通过时，通过外加电磁场的作用，在液体中产生感应电势，从而进行流速的测量。

•电磁流量计适用于导电性液体的流量测量，并具有广泛的测量范围和较高的精确度。

2.4 超声波流量计•超声波流量计利用超声波在流体中传播速度与流速成正比的原理进行测量。

•超声波流量计具有发送和接收两个超声波传感器，发送器发出超声波信号，经过流体后由接收器接收，通过测量超声波的传播时间来计算流速。

•超声波流量计适用于各种类型流体的流量测量，且对流体中的颗粒不敏感。

3. 流量计的原理流量计的原理主要包括机械原理、电磁原理和超声波原理等。

•机械原理：如水轮式流量计利用水轮的旋转速度来测量流速，涡街流量计利用涡街传感器产生的旋涡频率来测量流速。

•电磁原理：如电磁流量计通过测量法拉第电磁感应定律来测量导电性液体的流速。

•超声波原理：如超声波流量计通过测量超声波在流体中传播速度来测量流速。

MGG/KL-DCB型便携式电磁流速/流量仪使用说明一、概述MGG/KL-DCB型便携式电磁流速/流量仪是一种专为水文监测、江河流量监测、农业灌溉、市政给排水、工业污水处理等行业流速/流量测量而设计的一种便携式测量仪表。

它采用了特殊的微功耗设计方案，全数字信号处理技术，使得仪表测量更加稳定可靠。

测量范围宽，测量精度高，可广泛用于水文、水利、农灌、给排水等领域需要经常移动测量的场合。

二、特点▲微功耗设计，可充电 3.6V锂电池，连续工作80小时。

▲测量传感器无可活动部件，不会产生缠绕、长期可靠连续工作。

▲显示器采用高清晰背光源LCD显示器，全中文菜单显示，操作简单，使用方便，白天和夜晚都可清晰读数▲仪表可同时显示流速、水位、流量等多项测量参数。

▲功能强大，仪表可做流速仪使用，也可做流量仪使用（输入水深数据，再将渠道或河道的过水断面数据输入即可实现流量测量）；可作便携式仪表使用，也可做固定式仪表使用；可满足不同断面的明渠、暗渠、河道的流速和流量测量。

▲数据保存功能，最多可保存1000组测量数据。

三、主要技术参数▲测量范围：流速测量0.005m/s～10m/s（分辨率5mm），流量≤10000 m3/s，（流量测量为一点法算法）渠底宽≤20m，渠深≤20m，边坡系数0～10▲测量精度：±1.0%FS▲供电方式：可充电 3.6V/4Ah锂电池，连续工作80小时▲显示方式：LCD大屏幕液晶背光源显示器，全中文显示，可同时显示流速、水位、流量等测量数据▲输出信号：脉冲输出0.00001m³/P～1m³/P，可任意设置（无源光耦输出）；频率输出1～1000Hz，可任意设置▲测量介质电导率：>50µs/cm▲介质温度： 0℃～60℃▲环境温度：-10℃～50℃▲显示位数：水位5位，流速5位，流量5位▲显示仪外型尺寸：127×114×80（mm）▲流速传感器外形尺寸：Φ32×390（mm）▲插杆长度：常规1000mm×节数（1500mm×节数可选）四、工作原理MGG/KL-DCB型便携式电磁流速/流量仪是利用法拉第电磁感应定律制成的，当导电流体沿流速传感器的交变磁场中做与磁力线垂直方向运动时，导电流体切割磁力线产生感应电势，在与导电流体轴线和磁力线相互垂直的流速传感器侧壁上安装了一对电极，该电极把产生的感应电势检出。

FlowTracker 手持式ADV流速流量测量仪FlowTracker 手持式ADV流速流量测量仪可测到实验室精度的实时流速或断面流量数据。

而且此款流速流量测量仪只需轻按数键，即可测到流量数据，是日常流量检测、环境监测和水文应用的最佳测量工具。

FlowTracker 手持式ADV流速流量测量仪的简介：FlowTracker具有无可比拟的低流速和浅水测量功能，使传统机械流速仪望尘莫及;可测最小流速为0.1厘米/秒、最浅为2厘米的小溪。

基于国际上常用、可选的流量测量方法(包括ISO和USGS标准)和计算程序，在测得所需数据后，只需轻按一个键，即可自动计算出流量。

使用标配的FlowTracker软件，能够快速下载和报告数据，并支持包括中文在内的多国语言。

FlowTracker手持式ADV特别为野外测量设计，仪器配套包括能很容易安装在测杆上的手持式操作便携式ADV探头。

新增内置的SmartQC智能质量控制监测功能，每测量一个数据即可判定该数据的可靠和准确程度，对超过设定的限值会给予警告和提示。

FlowTracker坚固的结构能够抵御恶劣气候，背光显示功能便于在昏暗的环境中读取数据。

使用非散失性内存，当电池能量耗尽时，不会遗失或破坏数据。

仪器本身无需率定和校准。

FlowTracker 手持式ADV流速流量测量仪的应用：天然溪流/ 浅宽河道/ 灌溉渠道/ 堰板/堰槽/ 人工渠道/ 污水排放口/ 沼泽/ 湿地/ 矿道FlowTracker 手持式ADV流速流量测量仪的特点：可测水深浅至0.02米可测流速最高达4.5米/秒可测流速最低至0.001米/秒(无与伦比的低流速测量性能)实验室精度的多普勒点流速仪可选的自动流量计算国际标准，包括ISO和USGS标准等记录每次测量中变化的水位、额定流量可随时安装在测杆上，方便测量轻巧、坚固、防水液晶屏实时显示流速和流量智能自动质量控制，获得精确数据二维或三维流速测量使用非散失性内存，电池能量耗尽时，不会遗失或破坏数据内置温度传感器无需校准FlowTracker 手持式ADV流速流量测量仪的技术参数流速测量范围：0.001至4.5米/秒分辨率：0.0001米/秒准确度：实测流速之±1%，±0.0025米/秒环境工作温度：-20℃至50℃存储温度：-20℃至50℃电源8节5号电池(碱性电池、镍氢电池或镍铬电池)电池寿命：可连续工作25小时(碱性电池) 物理参数重量：1.8公斤探头宽度：13厘米标准配置带2米电缆的二维侧视式点流速探头(可测最小深度为0.02米)手持式仪器，配有液晶屏可实时显示流速自动流量计算方法，包括基于ISO/USGS标准的部分中间法、部分平均法流速测量方法：一点法、二点法、三点法、Kreps法、五点法和多点法内存：可记录64次流量测量或存储150,000多个独立的流速样本数据文件：高达20组，包括测验时的水位、额定流量、时间标记和用户注释QA/QC：自动数据回顾，流量不确定计算RS232通讯协议，测量结果可上传至计算机生成报表FlowTracker中文软件：波束检验、数据存取、可视数据和用户自定义报告兼容FlowPack流量处理软件内置温度传感器，分辨率为0.1℃耐固防水仪器携带箱可选配置二维/三维侧视式ADV探头三维俯式ADV探头5米电缆1.2米顶置式智能定位和水深测杆2.4米或5米深度测杆。

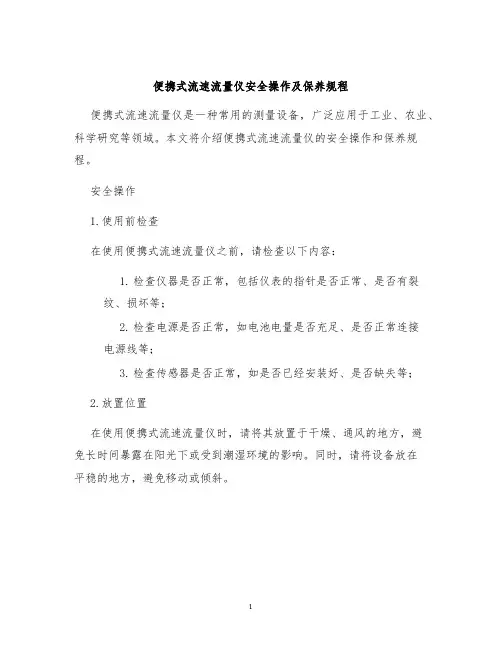

便携式流速流量仪安全操作及保养规程便携式流速流量仪是一种常用的测量设备，广泛应用于工业、农业、科学研究等领域。

本文将介绍便携式流速流量仪的安全操作和保养规程。

安全操作1.使用前检查在使用便携式流速流量仪之前，请检查以下内容：1.检查仪器是否正常，包括仪表的指针是否正常、是否有裂纹、损坏等；2.检查电源是否正常，如电池电量是否充足、是否正常连接电源线等；3.检查传感器是否正常，如是否已经安装好、是否缺失等；2.放置位置在使用便携式流速流量仪时，请将其放置于干燥、通风的地方，避免长时间暴露在阳光下或受到潮湿环境的影响。

同时，请将设备放在平稳的地方，避免移动或倾斜。

3.正确使用传感器在使用便携式流速流量仪时，请务必正确安装传感器，并保持其干燥和清洁。

避免传感器受到撞击或挤压，同时避免使用过程中将传感器与其他硬物接触。

4.使用时注意安全事项在使用便携式流速流量仪时，请注意以下安全事项：1.当检测液体时，请确保设备已经冷却，并使用防护手套等防护措施，避免烫伤；2.避免将设备放置在高温的环境中，避免设备发生过热，造成安全事故；3.在使用电源的情况下，请确保仪器连接电源线、电源线插头插稳，避免电源线松动或短路；保养规程1. 常规清洁在使用便携式流速流量仪时，请定期对设备进行常规清洁。

可使用软布或棉签将设备上的灰尘和杂质擦拭干净，避免影响仪器的测量准确度。

同时，注意避免使用含有酸、碱等腐蚀性物质的清洁剂，以免对设备造成损坏。

2. 定期校准在使用便携式流速流量仪的过程中，设备的测量准确度可能会受到影响，因此需要定期校准。

可以通过参考仪器说明书，使用校准设备进行校准。

3. 存放维护在长时间不使用便携式流速流量仪时，请将仪器存放在干燥、通风的环境中，避免长时间暴露在阳光下或潮湿环境中。

同时，需定期检查仪器的传感器、电源等部件，避免因长时间存放造成损坏。

结语便携式流速流量仪是科技进步的产物，使用起来非常方便快捷，在我们的工作、生活中有着非常重要的应用价值。

流速流量监测仪器安全操作及保养规程引言流速流量监测仪器是用于测量管道内流体的速度和流量的仪器设备。

在使用这些设备时，我们必须注意安全操作和正确保养，以确保设备的工作效率和使用寿命。

本文将详细介绍流速流量监测仪器的安全操作和保养规程。

安全操作规程1、穿戴个人防护装备在操作流速流量监测仪器时，应穿戴相应的个人防护装备，如防护服、手套、鞋子等。

还应注意头部和面部的防护，如佩戴安全眼镜、口罩等。

2、检查设备是否损坏在使用前，应检查流速流量监测仪器及其配件是否有损坏，如被腐蚀、断裂等。

如发现损坏，应立即停止使用，并进行维修或更换。

3、正确安装设备在安装设备时，应按照说明书的要求进行安装。

设备应保证稳定，并且与管道连接紧密，以避免泄漏导致安全事故。

4、保持设备清洁在使用完成后，应及时清洁流速流量监测仪器及其配件。

如清洁不及时，残留物可能会影响测量结果，并导致仪器生锈等问题。

5、禁止随意拆卸设备在使用时，禁止随意拆卸设备或更改仪器设置，这可能会导致测量结果不准确，甚至损坏设备。

6、注意安全操作在操作流速流量监测仪器时，应注意工作环境，并遵守安全操作规程，如禁止抽烟、禁止使用火源等。

保养规程1、定期检查流速流量监测仪器应定期检查，必要时进行校准或调整。

检查的频率应根据设备的使用情况而定，一般应至少定期检查一次。

2、正确存储在使用流速流量监测仪器后，应将其存储在防潮、降温、防尘、防震的地方。

3、注意环境流速流量监测仪器应存放在干燥、温度适宜的环境中，以防止设备的橡胶零件老化、变形等。

4、定期更换配件根据使用情况，定期更换设备配件，如电池、传感器等，以确保设备的使用寿命和可靠性。

结论流速流量监测仪器是测量管道内流体速度和流量的重要设备，我们必须注意安全操作和正确保养。

本文详细介绍了如何正确地操作和保养流速流量监测仪器，以确保设备的工作效率和使用寿命。

1 主要用途及适用范围LS20B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。

LS20B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

LS20B型旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

2 LS20B流速仪（流速流量仪）主要技术性能及参数1）旋桨回转直径：Φ125mm2）旋桨水力螺距b： 200mm（理论值）3）起转速度v0： 0.03m/s4）临界速度vk：约0.13m/s（以实际检定值为准。

据统计分析，vk远小于上述值。

）5）测速范围： 0.05m/s～15m/s6）输出信号：磁激式开关接点通断信号7）信号数/转子转数： 2/1（每1转2个信号）8）开关接点容量： DC U≤24VI≤120mA9）接点工作次数： 1×10710）全线相对均方差m：|m|≤1.5%（用于v≥vk时）11）相对误差δ：|δ|≤5%（用于v＜vk时）12）工作水体环境：水温0℃～＋40℃水深0.2m～50m悬移质含沙量≤50kg/m313）贮存环境：温度－25℃～＋55℃湿度≤90%3 LS20B流速仪（流速流量仪）结构特征与工作原理LS20B型旋桨式流速仪由旋桨、旋转部件、身架部件、尾翼（或尾锥）等组成（参见图1）。

旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。

其回转直径为Φ125mm，理论水力螺距（机械导程）为200mm。

旋转部件（参见图2）由支承系统（参见图3）、密封系统（参见图4）、磁激式信号发生和传输系统（参见图5、图6）等组成。

用于在旋桨推动作用力下，产生一定的角速度和磁激信号。

身架部件参与信号传输以及用于流速仪工作时的安装和固定，其安装孔径为Φ20mm。
