水库防渗加固方案介绍水库是人类重要的水资源调控和储存工程，但由于水库建设与运营过程中的许多原因，会造成水库库岸和坝体的渗漏问题，严重影响工程的安全和持续运营。
为了解决这一问题，水库防渗加固方案被提出并广泛应用。
本文将介绍几种常见的水库防渗加固方案，以期提高水库的抗渗能力和延长其使用寿命。
1. 渗流分析与修复方案水库渗漏问题一般通过渗流分析来确定具体情况。
根据分析结果，我们可以采取不同的修复方案。
其中，对于局部渗漏问题，可以采用钢筋混凝土喷射修补、浇筑防渗壁等手段来修复；对于大面积渗漏问题，可以采用加固渗流隧洞、铺设防渗膜等方式来修复。
通过分析修复前后的渗流情况，可以评估修复效果，并进行必要的调整和改进。
2. 防渗材料的应用在水库防渗加固方案中，防渗材料的选择和应用非常重要。
其中，水泥混凝土是常用的防渗材料之一。
通过浇筑水泥混凝土防渗层，可以有效提高水库的密封性，减少渗漏问题。
此外，聚合物防渗材料也被广泛应用于水库防渗工程中。
聚合物防渗材料具有柔性、抗渗透、耐腐蚀等特点，可以提供良好的防渗效果。
3. 地下水位监测与调控水库防渗加固方案还需考虑地下水位的监测与调控。
合理地控制地下水位，对于减少水库渗漏问题具有重要意义。
通过设置地下水位监测站，并定期进行地下水位的调控，可以有效控制水库周边地下水位的上升和下降，减少水库渗漏风险。
此外，加强对水库库岸周围排水系统的建设和维护，也是有效控制地下水位的重要手段。
4. 定期检测和维护工作水库防渗加固方案在实施后，还需要进行定期检测和维护工作，以确保加固效果。
定期检测工作可以采用无损检测技术、超声波测流仪等设备和方法，对水库结构进行全面、准确的检测和评估。
根据检测结果，及时进行必要的维护和修补工作，以保障水库的正常运行和安全。
总结：水库防渗加固方案是保证水库安全和延长使用寿命的重要手段。
通过渗流分析与修复方案、防渗材料的应用、地下水位监测与调控以及定期检测和维护工作等方面的努力，可以有效改善水库的抗渗能力，减少渗漏问题的发生。
一、工程概况本项目为XX水库维修改造工程，位于XX地区，水库总库容为XX万立方米，设计灌溉面积为XX万亩。
本次维修改造工程主要包括水库大坝加固、溢洪道改造、输水隧洞维修、排水沟改造等工程内容。
二、施工组织与管理1. 施工组织机构成立项目指挥部，下设工程部、技术部、质量部、安全部、财务部等部门，负责工程的全面管理工作。
2. 施工管理（1）严格执行国家有关法律法规、行业标准及地方规定，确保工程质量、安全、进度。
（2）加强施工人员培训，提高施工技能，确保施工质量。
（3）加强施工现场管理，确保施工环境整洁、文明施工。
三、施工方案1. 大坝加固（1）对大坝进行地质勘察，了解大坝地质条件，确定加固方案。
（2）对大坝进行清理，清除松动、风化、裂缝等病害。
（3）采用混凝土重力坝加固技术，对大坝进行加固。
2. 溢洪道改造（1）对溢洪道进行地质勘察，了解溢洪道地质条件，确定改造方案。
（2）拆除原有溢洪道，进行清基处理。
（3）采用现浇混凝土结构，新建溢洪道。
3. 输水隧洞维修（1）对输水隧洞进行地质勘察，了解隧洞地质条件，确定维修方案。
（2）对隧洞进行清理，清除松动、风化、裂缝等病害。
（3）采用锚喷支护技术，对隧洞进行加固。
4. 排水沟改造（1）对排水沟进行地质勘察，了解排水沟地质条件，确定改造方案。
（2）拆除原有排水沟，进行清基处理。
（3）采用现浇混凝土结构，新建排水沟。
四、施工进度安排1. 施工准备阶段：1个月2. 大坝加固阶段：3个月3. 溢洪道改造阶段：4个月4. 输水隧洞维修阶段：2个月5. 排水沟改造阶段：2个月6. 工程验收阶段：1个月总计：13个月五、质量保证措施1. 严格执行国家有关质量标准，确保工程质量。
2. 加强原材料、施工工艺、施工过程的质量控制。
3. 建立健全质量管理体系，确保工程质量。
4. 加强施工人员培训，提高施工技能，确保工程质量。
六、安全保证措施1. 严格执行国家有关安全生产法律法规，确保施工安全。
水库修复加固实施方案一、前言。
水库是一项重要的水利工程设施，对于保障城乡供水、防洪减灾、发电等具有重要作用。
然而，随着水库的使用年限增加，一些水库出现了不同程度的损坏和老化，给水库安全带来了隐患。
因此，对水库进行修复加固工作，是维护水库安全稳定运行的重要举措。
二、水库修复加固的必要性。
1.安全隐患，一些老化水库存在渗漏、坝体沉降、坝基冲刷等问题，存在一定的安全隐患，需要进行修复加固。
2.保障供水，修复加固水库可以保障城乡供水安全，确保水源充足。
3.防洪减灾，加固水库可以提高水库的防洪能力，减少洪灾损失。
4.延长使用寿命，通过修复加固，可以延长水库的使用寿命，减少维护成本。
三、水库修复加固的实施方案。
1.全面勘察，对水库进行全面勘察，了解水库的实际情况，包括坝体、坝基、泄洪设施、溢洪道等各项设施的状况。
2.确定加固方案，根据勘察结果，确定水库的加固方案，包括加固材料、加固工艺、加固工程量等。
3.加固坝体，对坝体进行加固，采用混凝土加固、钢筋混凝土加固等方式，提高坝体的抗震抗滑稳定能力。
4.加固坝基，加固坝基，采用灌浆加固、搅拌桩加固等方式，增强坝基的承载能力。
5.修复泄洪设施，对泄洪设施进行修复，确保泄洪通畅，提高水库的调洪能力。
6.加固溢洪道，加固溢洪道，确保溢洪道的通畅，提高水库的防洪能力。
7.监测预警系统，建立水库监测预警系统，对水库进行实时监测，及时发现问题并采取措施。
8.加强管理维护，加强水库的管理维护工作，定期检查、维护水库设施，确保水库安全稳定运行。
四、水库修复加固的效益。
1.提高水库安全性，通过修复加固，提高水库的抗震抗滑稳定能力，增强水库的安全性。
2.保障供水，修复加固水库可以保障城乡供水安全，确保供水不受影响。
3.提高防洪能力，加固水库可以提高水库的防洪能力，减少洪灾损失。
4.延长使用寿命，修复加固可以延长水库的使用寿命，减少维护成本，提高水库的经济效益。
五、结语。
水库是一项重要的水利工程设施，对于保障城乡供水、防洪减灾、发电等具有重要作用。
老虎沟水库拦河坝除险加固工程设计【摘要】老虎沟水库拦河坝除险加固工程设计是为了加固老虎沟水库拦河坝，确保其安全运行。
本文从项目背景、工程目的和研究意义入手，介绍了该工程的必要性和意义。
在现状分析中，详细描述了老虎沟水库拦河坝存在的安全隐患，为设计方案的制定提供了依据。
设计方案包括了加固措施和施工过程安排，确保工程顺利进行。
施工过程中的具体步骤和注意事项也有所介绍。
工程效果部分评估了加固后的水库拦河坝的安全性和稳定性，展示了工程的实际效果。
风险控制部分则列举了可能出现的风险并提出相应的应对措施。
最后结合工程总结、未来展望和社会影响评价，对该工程进行了综合评价和展望。
通过本文的介绍，读者可以了解该工程设计的全过程和意义。
【关键词】老虎沟水库、拦河坝、除险加固、工程设计、项目背景、工程目的、研究意义、现状分析、设计方案、施工过程、工程效果、风险控制、工程总结、展望未来、社会影响评价1. 引言1.1 项目背景老虎沟水库是位于某市市区以北的一座重要水库，拦截了该地区的主要河流。
由于地质条件复杂，水库周围存在较多崩塌和滑坡现象，给水库的安全稳定造成了一定的影响。
为了确保水库及周边居民的安全，我市决定对老虎沟水库进行拦河坝除险加固工程设计。
老虎沟水库建成于上世纪80年代，是当时政府为解决灌溉和供水问题而建设的。
水库拦截的是某市市区的主要河流，起到了灌溉、供水和防洪的重要作用。
随着时间的推移，水库周围的地质条件发生了变化，导致了较多的地质灾害，如崩塌、滑坡等。
这些地质灾害严重威胁到了水库的安全稳定，也给周边居民的生命和财产安全带来了潜在风险。
为了解决老虎沟水库存在的安全隐患，提升水库的防洪能力，保障周边居民的安全，我市决定进行老虎沟水库拦河坝除险加固工程设计。
通过对水库周围地质环境的认真调查和分析，制定科学合理的设计方案，加强拦河坝结构的稳定性，提高水库的抗洪能力，减小灾害发生的风险，确保水库及周边居民的生命财产安全。
老虎沟水库拦河坝除险加固工程设计老虎沟水库溢流坝段为浆砌石框架格填碴坝，非溢流坝段为浆砌石重力墙堆石坝，结构复杂。
本次除险加固根据工程存在问题及结构特点，对拦河坝采取坝体充填灌浆、坝基帷幕灌浆、非溢流坝段加高等加固措施，解决了拦河坝防洪标准偏低及稳定等安全因素，保证了工程的安全运用。
标签：拦河坝；除险加固1 工程概况老虎沟水库是滦河水系洒西河支流横河中下游的中型水利枢纽工程，总库容为1328万m3，控制流域面积338km2。
水库是以防洪为主，兼顾灌溉、发电等综合利用的水利枢纽工程，由拦河坝、泄洪洞、输水洞、电站等建筑物组成。
拦河坝溢流坝段为浆砌石框格硬壳填渣坝，非溢流坝段为浆砌石重力墙堆石坝。
水库存在的主要问题是：水库现状防洪标准偏低，达不到规范要求；拦河坝基底应力、整体抗滑稳定均不满足规范要求；混凝土溢流堰面裂縫严重，过流时坝内浆砌石拱框格受力增大，裂缝加宽，浆砌石拱圈一旦塌陷失稳，水流将冲刷堆石，导致溃坝等。
2 水文规划2.1工程等级及洪水标准老虎沟水库属中型水利枢纽工程，主体工程为Ⅲ等，拦河坝等建筑物为3级，设计洪水重现期定为50年，校核洪水重现期定为1000年。
2.2水文气象横河发源于兴隆县的獐帽山，河流全长64.6km，其中水库坝址以上长52.2km，主河道纵坡6.3‰，坝址以上流域面积为338km2，年来水量为7500万m3，多集中在7～10月份，该地区冬季干冷，夏季酷热多雨。
多年平均气温为10℃，最高气温40℃，最低气温-20℃，无霜期为120d，冻土深度为0.8m。
2.3设计洪水设计洪水复核采用了洪水系列法、承德水文手册法、承德水文图集法共三种方法。
考虑到洪水系列是本流域资料分析的成果，且洪水系列较长，具有一定的代表性，因此，采用洪水系列法推求的设计洪水成果。
老虎沟水库设计洪水成果表重现期（年）1000 500 100 50洪峰流量（m3/s）6180 5640 3410 264024h洪量（万m3） 16500 15200 9670 77302.4泥沙水库多年平均输沙量为3.1万m3。

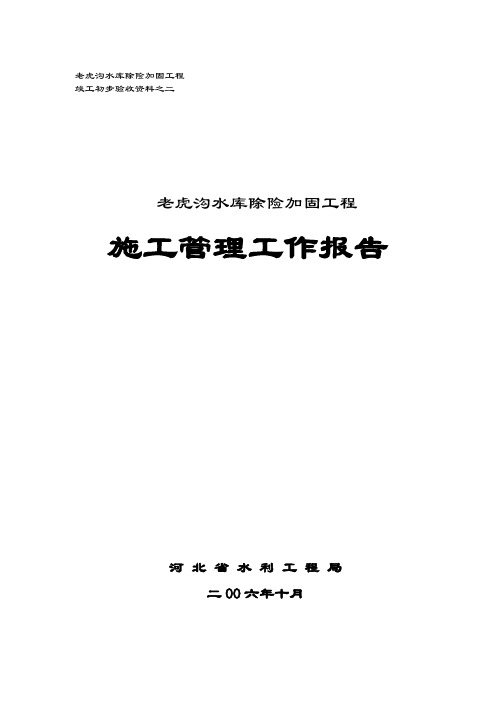

老虎沟水库除险加固工程竣工初步验收资料之二老虎沟水库除险加固工程施工管理工作报告河北省水利工程局二OO六年十月目录1.工程概况2. 工程投标3. 施工总体布置、总进度和完成的主要工程量3.1 施工总体布置3.2 主要施工进度3.3 完成主要工程量4. 主要施工方法5. 施工质量管理6. 文明施工与安全生产6.1 文明施工6.2 安全生产7. 价款结算与财务管理8. 经验与建议9. 附件1.工程概况老虎沟水库位于河北省兴隆县安子岭乡老虎沟村附近，距兴隆县城约60km，是滦河水系洒河支流横河中下游的中型水利枢纽工程，总库容为1328万m3，控制流域面积338km2。
水库的主要任务是以防洪、灌溉为主兼顾发电等综合利用。
水库于1970年初建，蓄水量100万m3，为小（1）型水库。
1977年扩建为中型水库，直到1981年建成形成现状规模，水库枢纽由拦河坝、泄洪洞、输水洞、电站等建筑物组成。
老虎沟水库除险加固工程等别为Ⅲ等，其主要建筑物为3级。
水库防洪标准尚不足500年一遇，未达到规范要求的1000年一遇防洪标准，拦河坝左右岸非溢流坝段的整体抗滑稳定、基底应力不满足规范要求，坝体出现明显沉陷裂缝，南北贯通，缝宽5～7.5cm，错层3～5cm。
坝顶最大沉陷量达14.5cm，沿坝轴线沉陷长度为32m。
下游干砌石坝坡坡度较陡，有滑坡现象；拦河坝溢流坝段基底应力、整体抗滑稳定不满足规范要求。
混凝土溢流堰面裂缝严重，过流时坝体内浆砌石拱框格受力增大，裂缝加宽，浆砌石拱圈一旦塌陷失稳，水流将冲刷堆石，导致溃坝。
本次拦河坝加固包括两端非溢流坝段加高0.5m，坝体充填灌浆和坝基帷幕灌浆，混凝土溢流堰面处理，非溢流坝下游混凝土板护坡，下游防冲处理。
泄洪洞位于拦河坝左肩上，担负着水库泄洪、排沙、放空等任务。
泄洪洞由进水塔、洞身、出口段等组成，全长46.9m，洞身轴线与坝轴线斜交。
洞身采用坝下埋管方式，为现浇钢筋混凝土圆管，洞径2.0m，最大泄量54m3/s。
瀑布沟泄洪洞工程出口自然边坡加固施工方案1、工程概况泄洪洞出口挑流鼻坎左侧边坡陡峭，岩体风化、破碎、裂隙发育。
设计院经过雾化研究，于2019年9月6日下发设计通知【水泄字2019-03号总013号】，需对泄洪洞出口开口线以外自然边坡进行加固处理，以利该边坡的稳定和泄洪洞出口安全运行。
处理范围：高程约为▽747.00～▽777.00m，见附图《泄洪洞出口自然边坡加固平面布置图》。
采用锚索加固，锚索参数：P=1500KN，L=35m、40m交错布置，入射角俯角5度，间距5.0m，排距8.0m。
支护参数可根据现场实际情况适当调整。
地质条件：泄洪洞出口左侧自然边坡主要为花钢岩，岩体强风化强卸荷。
呈碎裂～镶嵌结构，裂面普遍张开，山体陡峭。
已有左岸低线公路：该公路高程为▽677.00m，贯穿整个泄洪洞，是本工程的主要利用道路之一。
2、工程量根据现场踏勘，泄洪洞出口左侧自然边坡岩体强风化强卸荷。
呈碎裂～镶嵌结构，裂面普遍张开，山体陡峭。
为满足雾化安全及施工安全，保证边坡稳定，锚索仅满足了边坡深层加固，加固仅为点加固，表面松散体并没有达到加固目的，经研究，我部认为需对边坡挂网喷护支护。
主要工程量如下：表1 泄洪洞出口左侧自然边坡加固工程量表注：上表中工程量为估算工程量，施工时以实际发生计。
3、技术要求（1）锚索材料为高强度低松弛无粘结钢绞线，强度级别1860MPa。
钢绞线材料应符合《预应力混凝土用钢绞线》GB/T5224-2019和ASTM A416-98的要求。
锚索体采用10束钢绞线组成，钢绞线单束直径Ф15.24mm。
（2）锚固段置于微新岩体内，锚固段长度为8m。
（3）锚索钻孔直径Ф140，锚索孔深设计为L=35m、40m，交错布置，具体深度根据岩石情况调整以满足锚固要求。
孔斜不得大于5 ，不得使用水钻。
（4）锚索孔内注浆采用全孔一次注浆，注浆浆液为P.O42.5R水泥净浆，水泥结石体7d抗压强度不低于35Mpa；出浆口注浆压力控制为0.3~0.5MPa。
老虎沟水库拦河坝除险加固工程设计1.引言老虎沟水库位于某某市河流上游，是一座重要的水利工程，起到调节河流径流量、防洪、供水等多种功能。
由于多年来的水流冲刷和自然环境的影响，拦河坝存在安全隐患，需要进行除险加固工程设计以提高其安全性和稳定性。
2.工程概况（1）工程位置：老虎沟水库位于某某市河流上游，坝址所在位置为某某市XX区。
（2）工程目的：对老虎沟水库拦河坝进行除险加固工程设计，提高拦河坝的安全性和稳定性，防止坝体破坏和溃决灾害发生。
3.工程设计原则（1）安全稳定原则：设计应确保坝体稳定，承受洪水和水压的能力，并防止坝体发生破坏和溃决。
（2）生态环保原则：设计应充分考虑周边生态环境的保护，减少对环境的不良影响。
（3）经济合理原则：设计应根据实际情况合理控制工程投资，达到性价比最优。
4.工程设计内容（1）加固对策：根据老虎沟水库拦河坝的实际情况，采取合适的加固对策，包括加固剖面的设计和材料的选择。
（2）坝体加固：对老虎沟水库拦河坝的坝体进行加固，采用植被加固、混凝土衬砌、钢筋混凝土梁等措施，提高坝体的稳定性。
（3）坝基加固：对老虎沟水库拦河坝的坝基进行加固，采用灌浆加固、防渗排水等措施，减少坝基的渗漏和松动。
（4）防洪措施：根据老虎沟水库的设计洪水和水位标准，设计合适的防洪措施，包括防洪堤坝、泄洪隧洞等。
（5）环境保护：加强对老虎沟水库周边生态环境的保护，防止工程施工和运营对环境造成的破坏。
5.工程预算和进度（1）工程预算：根据老虎沟水库拦河坝除险加固工程的设计方案和投资预算，编制工程预算表。
（2）工程进度：根据老虎沟水库拦河坝除险加固工程的设计和施工要求，制定合理的工程进度计划，确保工程按时完工。
6.工程风险和安全措施（1）工程风险：考虑到老虎沟水库拦河坝除险加固工程的特殊性，存在一定的安全风险，如施工事故、山体滑坡等。
需制定相关安全措施并加强监测。
（2）安全措施：制定施工安全规范，加强施工现场管理，保证施工人员安全；建立监测系统，实时监测工程变形和安全状况。
XXXX水库老放水洞加固改造工程管道加固维修方案XXXXXX有限公司XXXXXXX工程项目部二〇二一年五月一、工程概况XXX水库老放水洞项目，原混凝土管直径1.5 米，竖井前长度约计90 m，不规则洞体，个别处弯曲。
墙面碳化深度约为2-3mm，局部止水破损，管壁内侧接缝处有渗水。
二、维修处理方案根据工程情况，采用深层渗透结晶型抗渗防腐剂DPS，结合RMO 柔性修补剂进行加固补强处理。
三、产品简介1 、深层渗透结晶型抗渗防腐剂DPSDPS 由美国CRETO 环球公司制造生产，原装进口，该产品最早应用于美国军事工程，拥有100 多年历史进程。
DPS 的是一种一次使用、永久密封的深层渗透结晶型防腐、抗滲、密封产品，能够实现所有混凝土的完全密封，达到防腐、抗渗、加固和保护作用。
DPS 利用深度渗透的原理与混凝土中的游离石灰、碱产生反应，深层渗入混凝土内部20mm 以上，将其固化为坚实、无孔隙的整体，形成整体结构的永久性内部密封，而不仅是表面涂层。
该产品不改变材料表面颜色和纹理，使用之后，表面清透自然、无毒、不燃、无色、无味。
2、DPS 的作用机理DPS 含有一种专利催化剂，能够促使DPS 原料渗透到砼中，与“游离”碱及氢氧化钙发生反应，在所有孔隙及颗粒的表面形成硅胶膜，硅胶进一步与砼中的碱发生反应，降低硅钙比，增强砼的密度、硬度、抗压、抗折、抗冲刷等力学性能，形成密闭的抗渗、防腐层。
3、DPS 的性能特点（1）防腐DPS 在砼表面形成凝胶体屏障，使酸、碱、硫酸根、氯离子等腐蚀性溶液无法侵入到砼中，强化砼性能，永久保护砼，防止钢筋锈蚀。
（2）抗渗DPS 所形成的硅胶转化为玻璃状结构，玻璃状结构层将覆盖整个被浸渍区域表面，包括孔隙,这样将导致表面不吸收水分。
同时，由于玻璃状结构的屏障作用，水不会进入砼。
因此，DPS 具有良好的抗渗性能，密封所有孔隙，即使在很大的压力下水也不会渗漏。
（3）降低钙硅比，提升砼力学性能，增强耐久性普通硅酸盐水泥砼，由富含钙的水化硅酸钙及氧化钙组成，钙硅比大约为2。
水科学与工程技术2019年第4期驱动式翻板闸门需专设冲淤设备及冲淤效果不好等问题,可简化工程布置和运行管理程序、降低运行能耗,减小工程投资并效保证闸门运行安全。
(1)节流最大间隙应根据工程的实际情况确定。
(2)门底水流的振动对底轴及其轴承座的影响。
(3)无检修条件的应尽量采用固定式节流装置。
(4)闸门实际运行下应尽量避免门底、门顶同时过流,必要时应进行专项试验。
参考文献:[1]江飞.钢坝闸门在城市景观河道中的应用[J ].中国农村水利水电,2011(11).[2]卢新杰,石守津,韩晶,陈文伟.苏州河河口水闸底轴驱动式翻板闸门设计[J ].水利水电科技发展,2007(4).[3]徐强,饶英定,徐礼锋.底轴驱动翻板闸门在水闸工程中的应用[J ].江西水利科技,2014(3).[4]尤宽山,杨文艳,张俊.底轴驱动式翻板闸门冲淤系统介绍及深化设计[J ].建设与施工,2014(8).[5]广东省水利电力勘测设计研究院.升卧式翻板闸门研究专题报告[R ].2013.[6]广东省水利水电科学研究院.江新联围除险加固应急项目大洞口水闸工程水工模型试验研究报告[R ].2009.注:防淤型底轴驱动式翻板闸门已获实用新型专利(专利号:ZL201621258416)。
(责任编辑:王艳肖)1概述老虎沟水库坐落在滦河水系洒河支流横河中下游,流域面积338km 2,总库容1328万m 3,主要建筑包括拦河坝、泄洪洞、输水洞、电站等,是一座以防洪为主,兼顾灌溉、发电等综合利用的中型水库。
泄洪洞位于拦河坝左侧,担负着水库泄洪、排沙、放空等任务,由进水塔、有压洞身、出水闸等组成,全长46.9m ,泄洪洞洞身中心线与拦河坝坝轴线斜交。
有压洞身为钢筋混凝土圆管,洞径2.0m ,坝下The maintenance and reinforcement scheme about spillway tunnel bodyof laohugou reservoirKANG Ya-ting(Hebei Research Institute of Investigation &Design of Water Conservancy &Hydropower ,Tianjin 300250,China )Abstract :Taking spillway tunnel of Laohugou Reservoir as an example ,this paper introduces the application of chemical grouting technology in repairing cracks in the body of spillway tunnel and the maintenance and reinforcement scheme about spillway tunnel body defects like concrete shedding and uncovered reinforcing bars.The maintenance and reinforcement effect is remarkable.It can be used as a reference for similar projects.Key words :spillway tunnel ;cracks ;chemical grouting ;maintenance and reinforcement老虎沟水库泄洪洞洞身维修加固方案康亚亭(河北省水利水电勘测设计研究院,天津300250)摘要:以老虎沟水库泄洪洞为实例,主要介绍了化学灌浆技术在泄洪洞洞身裂缝修补中的应用,以及混凝土脱落露筋等洞身缺陷的维修处理方案,维修加固效果显著,对类似工程问题起到一定借鉴作用。
关键词:泄洪洞;裂缝;化学灌浆;维修加固中图分类号:TV222文献标识码:B文章编号:1672-9900(2019)04-0083-03DOI :10.19733/ki.1672-9900.2019.04.26[收稿日期]2019-06-24[作者简介]康亚亭(1989-),女(汉族),河北永年人,工程师,主要从事水利工程技术工作。
E-mail :784109066@83埋管方式,最大泄量为54m3/s。
2泄洪洞洞身维修加固方案2017年对老虎沟水库进行大坝安全鉴定时,发现泄洪洞洞身存在环向裂缝,出口附近混凝土脱落及纵向裂缝等缺陷,泄洪洞的结构安全直接影响着拦河坝安全。
为解决泄洪洞洞身存在的问题,本工程拟定处理方案为:①对泄洪洞坝外出口段洞身外包钢筋混凝土,内部纵向裂缝灌浆处理,以满足强度和抗冻要求;②对洞内混凝土脱落部位,凿除周边混凝土,设置锚筋及钢筋网,浇筑混凝土处理;③对洞身进行水泥灌浆处理,对洞内环向裂缝及网状裂缝涂刷环氧树脂处理。
具体处理方案如下。
2.1泄洪洞坝外出口段外包钢筋混凝土2.1.1外包混凝土厚度根据SL211—2006《水工建筑物抗冰冻设计规范》规范要求,外包混凝土厚度需满足抗冻要求,当地冻土厚度1.1m,本加固设计选择外包混凝土厚度1.2m。
2.1.2配筋坝外出口段配筋通过结构强度确定,选取最不利工况即正常蓄水位挡水不泄流工况进行计算,并根据强度进行配筋,配置钢筋直径20mm,间距15cm,三级钢筋,内外层钢筋配置相同。
2.1.3混凝土等级考虑抗冻、抗渗及强度的要求,混凝土等级选为C30W8F200。
2.2泄洪洞洞身纵向裂缝处理泄洪洞洞身纵向裂缝采用化学灌浆处理。
2.2.1灌浆材料选择泄洪洞洞身环向裂缝缝宽0.5~3mm,裂缝自左侧墙水面以上连接至拱顶及右侧墙水面部位。
根据工程经验,以改性环氧树脂浆液作为首选补强灌浆材料,并根据灌浆试验的吃浆情况,可掺入水泥净浆。
灌浆材料采购时应注意,生产厂商需附有产品质量保证书及使用说明书,灌浆材料经性能检验,满足相关产品质量标准及设计要求后方能使用,并按照规定的方式放置于低温避光以及通风良好处,设专人看管,定时定期进行检查,若涉及到易燃爆、有腐蚀及有毒的化学灌浆材料,需采取严格的安全防护措施。
2.2.2灌浆工艺化学灌浆施工工艺主要有以下几个步骤: (1)沿裂缝两侧凿“U”形槽,上口宽3cm,下口宽2cm,槽深2cm。
为使嵌补材料更好地与混凝土黏结,并使凿槽表面整齐、平整,首先用切割设备垂直混凝土表面对混凝土进行切割,深度不小于1cm,再进行凿槽;用压缩空气清扫槽内残碴并用高压水冲洗干净后,安设灌浆管、回浆管,嵌入压抹丙乳砂浆,形成缝口封闭。
灌浆管孔径不宜小于10mm,间距不大于50cm。
(2)缝内冲洗。
用清水自灌浆管压入,回浆管排出,冲洗灌浆缝,至回水清澈。
(3)灌浆。
自底部灌浆孔灌入,至回浆管出浆,然后关闭回浆管,进行加压注浆,控制压力不大于0.3MPa,直至不吃浆为止。
若吃浆量较大或有冒浆,可间歇灌浆。
(4)闭浆。
灌浆结束后,关闭灌浆、出浆管,闭浆至凝固(时间根据试验确定)。
(5)拆除管路,封闭灌浆孔。
拆除灌浆、回浆管,清理基面,用丙乳砂浆填实、抹平。
2.2.3灌浆要求(1)浆液性能要求。
①在灌浆压力0.2~0.3MPa 时,可灌入裂缝宽度0.1~0.2mm,在灌浆之前,需对浆液进行可灌性试验。
②固化物与混凝土黏结强度应大于1.5MPa。
③固化物渗透系数小于10~6cm/s。
④固化物应具有较小的收缩率。
⑤固化物应具有良好的耐久性。
⑥固化物能在潮湿环境下固化,并具有规定的强度和粘结强度。
⑦浆液在-10℃~20℃环境中具有稳定性、可灌性和固化要求。
(2)严格按照要求进行灌浆材料和浆液体积量度称量,各灌浆材料均不得超实际用量的2%。
(3)为保证灌注浆液在低黏度时进行,配制浆液需分批分次进行,且在浆液配制完成后立即进行灌注。
(4)灌浆前需做好一切准备工作。
灌浆所需设备器具及其他必须药品用品均带入场地,以保证施工质量为前提,根据工程特点及需求选择灌浆设备,一般现场应备有灌浆设备,如手持冲击电钻、空压机、承压罐及配料罐等。
对基础表面裂缝及裂缝上、下两米工作面处的浮灰、碎石等杂物进行清扫、吹刷至裂缝清晰及干净。
(5)灌浆开始前,首先选取代表性的灌浆位置进行灌浆试验,对裂缝的灌浆难易程度及灌浆措施做到心中有数,以保证灌浆的施工质量。
灌浆时需注意裂缝位置深浅,较浅的裂缝直接灌注环氧粘贴灌浆嘴,位置较深处的裂缝则需要钻孔进行灌浆。
灌浆采用梅花型布置钻孔,具体位置可由施工单位参照设计图纸,并根据现场裂缝实际分布情况进行布设,孔距可根据裂缝实际开展宽度进行调整,一般为0.5m,孔径12mm,孔深15cm。
裂缝交叉及分叉时,应增设一个钻孔;遇到钢筋时,需要对孔深进行调整;若遇分缝处开裂,需要在此处打骑缝孔,骑缝孔需要打进浆砌石或混凝土中,孔径20mm,向孔内灌注环氧砂浆进行填缝处理,填缝时需注意防止浆液进入伸缩缝。
裂缝较浅处不进行钻孔,对该段进行裂缝封堵处理,首先凿挖“U”形槽,然后嵌入压抹丙乳砂浆,对此处进行严密表面封堵。
对较深处裂缝进行钻孔灌浆及较浅处裂缝进行表面严密封堵处理完毕后,清除残留碎渣及灰尘,测量灌浆后孔深,用水压不大于200kPa高压水反复冲洗灌浆后的裂缝数次,直至裂缝反回清水,最后用风压不大于100kPa的高压空气冲刷缝面,同时,为保证灌浆浆液于裂缝的良好粘结不被影响,需要对冲刷缝面的压缩空气进行通过油水分离器处理,确保避免影响灌浆施工质量。
2.3泄洪洞洞身处理水泥灌浆之前首先对泄洪洞洞身环向裂缝进行缝口封堵,环向裂缝缝口封堵工艺及技术要求同纵向裂缝缝口封堵。
继而进行洞身钻孔灌浆,洞身固结灌浆孔呈梅花形布置,排距2.0m(以环向缝位置为准),单孔布设于洞顶中心位置,双孔按照夹角90。
布置,其灌浆工艺采用孔内循环灌浆,材料为水泥浆,压力控制0.3MPa,合格标准1lu,封孔材料为水泥浓浆或环氧水泥砂浆,灌浆结束后在环向裂缝及网状裂缝位置涂刷环氧树脂处理。
2.4泄洪洞混凝土脱落处理距泄洪洞出口7m处拱顶部位混凝土脱落,面积50cm×50cm,深25cm,钢筋裸露,锈蚀严重,可见钢筋上方为块石。
对洞身本工程缺陷采用设置锚杆、钢筋混凝土补强处理。
2.4.1锚杆设置为保证施工安全及补强混凝土连接牢固性,在混凝土脱落部位设置锚杆进行补强处理。
锚杆采用直径20mm,锚深1.5m,在混凝土脱落范围内(上、下游方向1m、左右方向2m)设置3排,一排设置4根,间距50cm,锚杆采用水泥砂浆锚固。
2.4.2基面清理根据现场检查结果,凿除2m×1m×0.4m(长×宽×厚)范围内混凝土,露出原有结构配筋。
2.4.3布设钢筋网选用与原结构钢筋相同的间距及直径,并与原钢筋连接。
