下载文档原格式

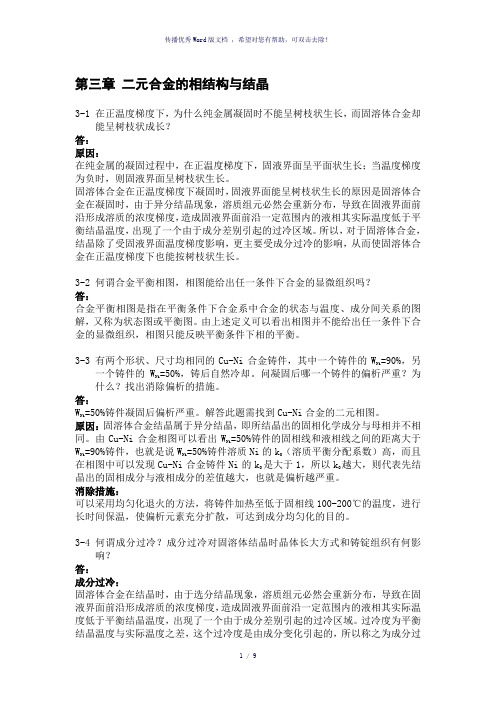

第三章 二元合金的相结构与结晶3-1 在正温度梯度下，为什么纯金属凝固时不能呈树枝状生长，而固溶体合金却能呈树枝状成长？答：原因：在纯金属的凝固过程中，在正温度梯度下，固液界面呈平面状生长；当温度梯度为负时，则固液界面呈树枝状生长。
固溶体合金在正温度梯度下凝固时，固液界面能呈树枝状生长的原因是固溶体合金在凝固时，由于异分结晶现象，溶质组元必然会重新分布，导致在固液界面前沿形成溶质的浓度梯度，造成固液界面前沿一定范围内的液相其实际温度低于平衡结晶温度，出现了一个由于成分差别引起的过冷区域。
所以，对于固溶体合金，结晶除了受固液界面温度梯度影响，更主要受成分过冷的影响，从而使固溶体合金在正温度梯度下也能按树枝状生长。
3-2 何谓合金平衡相图，相图能给出任一条件下合金的显微组织吗？答：合金平衡相图是指在平衡条件下合金系中合金的状态与温度、成分间关系的图解，又称为状态图或平衡图。
由上述定义可以看出相图并不能给出任一条件下合金的显微组织，相图只能反映平衡条件下相的平衡。
3-3 有两个形状、尺寸均相同的Cu-Ni 合金铸件，其中一个铸件的W Ni =90%，另一个铸件的W Ni =50%，铸后自然冷却。
问凝固后哪一个铸件的偏析严重？为什么？找出消除偏析的措施。
答：W Ni =50%铸件凝固后偏析严重。
解答此题需找到Cu-Ni 合金的二元相图。
原因：固溶体合金结晶属于异分结晶，即所结晶出的固相化学成分与母相并不相同。
由Cu-Ni 合金相图可以看出W Ni =50%铸件的固相线和液相线之间的距离大于W Ni =90%铸件，也就是说W Ni =50%铸件溶质Ni 的k 0（溶质平衡分配系数）高，而且在相图中可以发现Cu-Ni 合金铸件Ni 的k 0是大于1，所以k 0越大，则代表先结晶出的固相成分与液相成分的差值越大，也就是偏析越严重。
消除措施：可以采用均匀化退火的方法，将铸件加热至低于固相线100-200℃的温度，进行长时间保温，使偏析元素充分扩散，可达到成分均匀化的目的。
第三章纯金属的凝固本章主要内容：液态金属的结构；金属结晶过程：金属结晶的条件，过冷，热力学分析，结构条件晶核的形成：均匀形核：能量分析，临界晶核，形核功，形核率，非均匀形核：形核功，形核率晶体的长大：动态过冷度（晶体长大的条件），固液界面微观结构，晶体长大机制，晶体长大形态：温度梯度，平面长大，树枝状长大、结晶理论的应用实例：铸锭晶粒度的控制，单晶制备，定向凝固，非晶态金属一、填空1..在液态金属中进行均质形核时，需要__结构_起伏和____能量起伏。
1.金属凝固的必要条件是__________过冷度和能量起伏_____________。
2.细化铸锭晶粒的基本方法是：（1）___控制过冷度_，（2）___变质处理__，（3）____振动、搅拌等____。
5、形成临界晶核时体积自由能的减小只能补偿新增表面能的____2/3____。
6、液态金属均质形核时，体系自由能的变化包括（体积自由能）和（表面自由能）两部分，其中__表面_____自由能是形核的阻力，____体积___自由能是形核的动力；临界晶核半径r K与过冷度△T呈__反比_TLTrmm∆-=σ2_关系，临界形核功△G K等于____()223316TLTGmmk∆∙=∆σπ表面能的1/3___。
7 动态过冷度是______晶核长大时固液界面（前沿）的过冷度___。
8 在工厂生产条件下，过冷度增大，则临界晶核半径__减小___，金属结晶冷却速度越快，N/G比值___越大_____，晶粒越细_小。
9 制备单晶的基本原理是__保证一个晶核形成并长大__，主要方法有____尖端成核法和___垂直提拉法。
10. 获得非晶合金的基本方法是_____快速冷却___________。
11 铸锭典型的三层组织是______细晶粒区________, ___柱状晶区____, _____等轴晶区____。
12 纯金属凝固时，其临界晶核半径的大小、晶粒大小主要决定于_______过冷度_______________。
第三章纯金属的凝固(一) 填空题1．金属结晶两个密切联系的基本过程是和2 在金属学中，通常把金属从液态向固态的转变称为，通常把金属从一种结构的固态向另一种结构的固态的转变称为。
3．当对金属液体进行变质处理时，变质剂的作用是4．铸锭和铸件的区别是。
5．液态金属结晶时，获得细晶粒组织的主要方法是6．金属冷却时的结晶过程是一个热过程。
7．液态金属的结构特点为。
8．如果其他条件相同，则金属模浇注的铸件晶粒比砂模浇注的，高温浇注的铸件晶粒比低温浇注的，采用振动浇注的铸件晶粒比不采用振动的，薄铸件的晶粒比厚铸件。
9．过冷度是。
一般金属结晶时，过冷度越大，则晶粒越。
(二) 判断题1 凡是由液态金属冷却结晶的过程都可分为两个阶段。
即先形核，形核停止以后，便发生长大，使晶粒充满整个容积。
2．凡是由液体凝固成固体的过程都是结晶过程。
3．近代研究表明：液态金属的结构与固态金属比较接近，而与气态相差较远。
( )4．金属由液态转变成固态的过程，是由近程有序排列向远程有序排列转变的过程。
( )5．当纯金属结晶时，形核率随过冷度的增加而不断增加。
( ) 6．在结晶过程中，当晶核成长时，晶核的长大速度随过冷度的增大而增大，但当过冷度很大时，晶核的长大速度则很快减小。
( )7．金属结晶时，冷却速度愈大，则其结晶后的晶粒愈细。
( )8．所有相变的基本过程都是形核和核长大的过程。
( )9．在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细( )10．在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。
( )11．在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。
( )12. 金属的理论结晶温度总是高于实际结晶温度。
( )13.在实际生产条件下，金属凝固时的过冷度都很小(<20℃)，其主要原因是由于非均匀形核的结果。
( )14.过冷是结晶的必要条件，无论过冷度大小，均能保证结晶过程得以进行。
( )15.在实际生产中，评定晶粒度方法是在放大100倍条件下，与标准晶粒度级别图作比较，级数越高，晶粒越细。
