500kV智能变电站二次系统运行维护优化配置在变电站二次设计的过程中，由于科技的逐渐成熟，能够选择的互感器多种多样，因此选择合适的互感器是二次设计中的重要环节;此外，变电站的数据传输、共享等功能的实现都需要借助网络技术完成，因此，选择合适的网络结构也是重要课题。
标签：变电站;系统维护;优化配置智能变电站是现代电网中的重要组成部分，同时也是电网运行过程中的信息采集单元，对于电网的运行具有重要的影响。
随着现代变电站的不断发展，智能变电站在电网建设中的应用，能够推动电网的数字化建设，有助于实现信息化、自动化以及智能化变电站建设。
但在此背景下，智能变电站对于站内二次系统的运行效率提出了更高的要求。
文章主要针对500kV智能变电站二次系统运行维护优化配置展开分析，报道如下。
1智能变电站二次系统智能变电站的通信是建立在站内的自动化系统上，系统可以根据逻辑功能分为三层：站控层、间隔层和过程层，不同的层次之间是由分布和开放式网络连接的。
为了保障系统的安全性与稳定性，变电站需要考虑到层次的性质与功能，及其对相关参数的要求，避免由于信息量过大引起的信号堵塞，考虑到国内通信技术的现状以及运行经验，大部分智能变电站二次系统的整体架构为上述模式。
站控层主要是有主站、操作站、信息站、计量站以及各种功能站组成的。
系统的“五防”功能以及电压的自动调节功能都是由该层实现的，同时变电站层设备能够接入信息监控系统，为变电站的运维提供科学依据。
间隔层主要是由各种保护装置、安全装置以及接口设备组成的。
目前大多数变电站都是采用的一体化设备，智能变电技术的日趋成熟为保护系统的发展带来了良好的基础上支持，有助于保障信息传输对安全性和稳定性的要求，有效解决了系统集成和信息共享的技术实现问题。
过程层主要是由各种互感器组成。
2 500kV智能变电站二次系统中互感器的选择与配置在二次系统维护优化方案中互感器类型的确定，需要从测量特性、安全性、经济学、抗干扰性与安装难度等五方面进行评价。

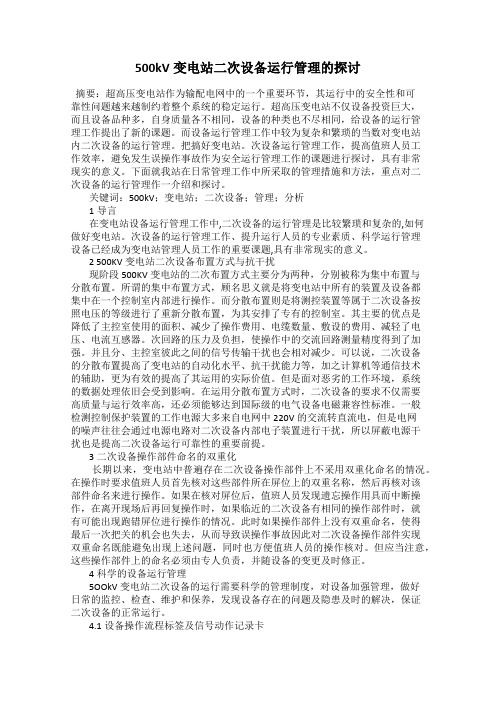

500kV变电站二次设备运行管理的探讨摘要：超高压变电站作为输配电网中的一个重要环节，其运行中的安全性和可靠性问题越来越制约着整个系统的稳定运行。
超高压变电站不仅设备投资巨大，而且设备品种多，自身质量各不相同，设备的种类也不尽相同，给设备的运行管理工作提出了新的课题。
而设备运行管理工作中较为复杂和繁琐的当数对变电站内二次设备的运行管理。
把搞好变电站。
次设备运行管理工作，提高值班人员工作效率，避免发生误操作事故作为安全运行管理工作的课题进行探讨，具有非常现实的意义。
下面就我站在日常管理工作中所采取的管理措施和方法，重点对二次设备的运行管理作一介绍和探讨。
关键词：500kV；变电站；二次设备；管理；分析1导言在变电站设备运行管理工作中,二次设备的运行管理是比较繁琐和复杂的,如何做好变电站。
次设备的运行管理工作、提升运行人员的专业素质、科学运行管理设备已经成为变电站管理人员工作的重要课题,具有非常现实的意义。
2 500KV变电站二次设备布置方式与抗干扰现阶段500KV变电站的二次布置方式主要分为两种，分别被称为集中布置与分散布置。
所谓的集中布置方式，顾名思义就是将变电站中所有的装置及设备都集中在一个控制室内部进行操作。
而分散布置则是将测控装置等属于二次设备按照电压的等级进行了重新分散布置，为其安排了专有的控制室。
其主要的优点是降低了主控室使用的面积、减少了操作费用、电缆数量、敷设的费用、减轻了电压、电流互感器。
次回路的压力及负担，使操作中的交流回路测量精度得到了加强。
并且分、主控室彼此之间的信号传输干扰也会相对减少。
可以说，二次设备的分散布置提高了变电站的自动化水平、抗干扰能力等，加之计算机等通信技术的辅助，更为有效的提高了其运用的实际价值。
但是面对恶劣的工作环境，系统的数据处理依旧会受到影响。
在运用分散布置方式时，二次设备的要求不仅需要高质量与运行效率高，还必须能够达到国际级的电气设备电磁兼容性标准。
500kV智能变电站运行与维护管理模式研究随着信息技术的发展和变电站的智能化升级，500kV智能变电站的运行与维护管理模式也得到了新的探索和研究。
本文就500kV智能变电站运行与维护管理模式进行研究。
500kV智能变电站的运行管理模式需要将传统的人工操作转变为自动化和智能化操作。
这样可以提高变电站的运行效率，减少人力资源的消耗。
为了实现这一目标，可以应用信息技术和自动化控制技术，对变电站的设备和系统进行监控和控制。
通过远程监控和远程操作技术，可以对变电站的设备运行状态进行实时监测和调整，从而实现对变电站的智能化管理。
500kV智能变电站的维护管理模式需要将传统的定期维护转变为条件维护。
在传统的维护管理模式中，变电站的设备和系统需要定期进行检查和维护，无论设备的运行状态如何。
这样既浪费了大量的人力和物力资源，也增加了变电站的维护成本。
而在条件维护模式下，可以根据设备的运行状态和维护需求来进行维护，从而提高维护效率和降低维护成本。
为了实现条件维护模式，可以应用传感器和监测装置对设备的运行状态进行监测和分析，根据设备的运行状态和维护需求来制定维护计划，并及时进行维护和修复。
500kV智能变电站的运行与维护管理模式需要建立一个完善的信息管理系统。
这个信息管理系统可以对变电站的设备和系统进行数据采集、存储、分析和处理，从而实现对变电站的全面监控和管理。
通过信息管理系统，可以实现对变电站的设备运行状态、维护记录、维护计划、维修记录等信息的管理，提供决策支持和技术支持，提高变电站的运行效率和维护管理水平。
500kV智能变电站的运行与维护管理模式需要实现自动化和智能化操作，采用条件维护模式，并建立一个完善的信息管理系统。
通过这些措施，可以提高变电站的运行效率和维护管理水平，降低人力资源的消耗和维护成本，提高变电站的安全可靠性和经济效益。
浅谈 500kV变电站直流系统的运行及维护摘要:直流系统是整个500kV变电站中的核心,其为断路器、应急电源、自动设备、信号设备等提供直流电源,在500kV变电站运行过程中,一旦直流系统发生运行故障,必须会影响500kV变电站的安全运行,因此应特别重视直流系统运行维护,结合直流系统故障或者异常情况,按照500kV变电站运行要求,有针对性地采取有效运行维护措施,消除故障隐患,保障500kV变电站的稳定性和安全性. 本文分析了500kV变电站直流系统接地故障维护和异常处理方法.关键词:500kV变电站;直流系统;运行;维护直流系统作为500kV变电站中的独立电源,其为多种设备和装置提供稳定的直流电源.为了提高500kV变电站的安全性,必须加强直流系统的运行维护,结合直流系统运行状态,采取科学、有效的运行维护措施,定期对直流系统进行检查维护,降低直流系统故障发生率.一、500kV变电站直流系统接地故障维护1.直流系统接地故障危害一旦500kV变电站直流系统发生接地情况,如果系统没有产生短路电流,可以保持直流系统继续运行,但是相关工作人员应及时找出接地点,及时消除直流系统接地故障,如果直流系统的另一点再发生接地,很可能造成断路器、继电保护装置、信号装置的拒动或者误动,导致直流系统短路,造成继电器或者熔断器烧坏,严重影响了500kV变电站安全性,所以为了保障500kV变电站的安全运行,仔细查找直流系统接地故障点,加强在线监测,及时消除系统接地故障.2.直流系统接地故障原因直流系统长时间运行过程中很容易受到空气温度、湿度等因素的影响,经常出现电缆绝缘破损老化、接地端子松动、元件损坏等问题,使得直流系统绝缘能力不断下降.500kV变电站直流系统发生接地故障主要是由于以下几个原因:其一,没有采取有效措施对直流电缆线路科学处理;其二,金属物件掉落到直流系统元件上、人员误碰等;其三,直流系统运行环境比较潮湿,直流设备和二次回路受潮,或者直流系统密封不严密导致进水;其四,直流设备、二次回路由于严重老化、年久失修发生故障,造成直流系统绝缘性能下降;其五,直流系统接线错误或者设备元件组装、二次回路连接不合理,例如,交直流带电体设置距离不符合设计要求、直流电和交流电共同一根电缆线路等,造成直流系统接地故障.3.接地故障查找当直流系统发生接地故障时,应仔细分析接地故障原因,结合直流系统运行状态,确定系统接地故障范围,对于直流系统中的重要负载,对供电回路先进行分离,然后通过直流接地检测仪器逐一查找;对于短时停电或者不重要的支路,通过瞬时停电法来查找接地故障点.在接地故障查找中先查户外,然后检查户内,先查找容易发生接地故障的支路,然后查找一般支路.4.具体查找方法采用绝缘监控装置全面监测直流系统运行状态,科学判定正极和负极的接地程度以及何极接地,采用瞬时停电法,将不重要的直流系统回路断开,若500kV变电站中的负载不允许直流系统停电,通过分流环路供电回路,采用直流接地检测检测仪器准确查找,接地支路确定以后,最后隔离或者拆除这个支路上的客厅点分支路和负载.若某接地点位置直流系统某回路上,应逐步查找该回路上的连接线和所有设备,直到查出接地点.如果查找直流系统负载回路中没有接地点,要仔细查找充电设备、母线、蓄电池组等,在具体查找过程中可以采用以下方法:(1)瞬时拉路法按照500kV变电站负载运行情况和重要程度,将直流负载支路在短时间内拉开直流屏,当某一支路切断以后故障立即消失,可判断接地点在该支路上,然后继续采用拉路法,逐一排查各个支路,但是这种瞬时拉路法在实际应用中需要逐步拉掉各个支路,在很大程度上影响直流供电的安全性和可靠性.(2)绝缘监控装置查找法在500kV变电站直流系统中设置绝缘监控装置,可以对直流系统运行状态进行实时在线监测,密切关注对地绝缘、电压变化等情况.当直流系统发生故障时,系统处理器可以根据所有线路采集信息全面分析故障原因,准确计算接地电阻值,实现接地支路的自动查找.这种绝缘监控装置在直流系统中的应用,在查找系统接地故障时不需要切断直流负载支路,能够有效保障直流供电的安全性和可靠性,可以准确查找出多点非金属接地故障.如果直流系统发生金属接地时,由于金属接地支路发生短接,系统中其他支路没有信号通过,因此要先查找出金属接地支路,然后再依次查找非金属性接地支路.5.直流系统接地故障的预防500 千伏变电站直流系统接地故障具有强大的破坏力，这要求我们必需要严加防范，最根本的是要防止设施潮湿和污浊，还要不定时的排查电子设施保障没有水分进入，如果有特殊情况发生一一定要快速解决，尤其是在一些暴雨，冰雹，雷电天气，必需加强设施运转情况的排查次数，而且要方方面面都要照看到。
浅谈500kV变电站直流系统的运行及维护熊宇摘要：直流系统作为500kV变电站中的独立电源，其为多种设备和装置提供稳定的直流电源。
为了提高500kV变电站的安全性，必须加强直流系统的运行维护，结合直流系统运行状态，采取科学、有效的运行维护措施，定期对直流系统进行检查维护，降低直流系统故障发生率。
关键词：500kV变电站；直流系统；运行；维护1直流系统工作原理直流电源系统主要由交流配电回路、充电模块、直流馈电、集中监控回路、绝缘监测回路和蓄电池组等部分组成。
两路交流输出经交流配电回路选择其中一路交流输出提供给充电模块；充电模块输出稳定的直流，一方面对蓄电池组补充充电，另外通过直流母线提供控制输出，为负载提供正常的工作电流；绝缘监测回路可在线监测直流母线和各支路的对地绝缘状况；集中监控回路可实现对交流配电回路、充电模块、直流馈电、绝缘监测回路、直流母线和蓄电池组等运行参数的采集与各回路的控制和管理，并可通过远程接口接受后台操作员的监控。
2直流系统的故障类型2.1直流电源的失效直流系统的电源是直流系统的供电核心，所以一旦直流电源发生了问题而导致直流电源无法正常的供电。
那么500kV变电站的控制回路和监视回路以及继电保护装置将完全失去原有的作用，处于瘫痪状态。
控制系统不能发出信号或者通过相关的电力设备实现对整个变电站的控制，监视系统也无法将目前的变电站的工作现状反馈给管理人员。
在直流电源的失效发生在继电保护装置的时候，可能引起的问题就是保护装置因为失去电源而无法动作，从而引起越级跳闸，扩大事故范围。
另一方面，也有可能造成开关由于继电器的电磁铁失去磁性而自动闭合，导致控制开关的自动跳闸，影响电力系统的正常运转。
2.2直流系统接地故障直流系统的接地故障是比较常见的直流故障，也是危害比较大的直流故障。
变电站直流系统故障发生的事故之中，直流系统接地占有了很大的比重。
一般当直流系统的其中一点发生接地事故的时候，不会发生短路事故，但是会引起自动保护装置的自动报警。
500kV智能变电站运行与维护管理模式探究覃明俊卫文君摘要：新形势下，我国电网实现智能化发展，500kV智能变电站是智能电网建设的核心，智能电网建设与运行中，500kV智能变电站的高效运行与维护管理是基础和前提。
本文重点探讨500kV智能变电站运行与维护管理模式，保障变电站的安全运行，降低故障发生率。
关键词：500kV智能变电站；运行与维护；管理模式随着科技的快速发展，我国智能变电站中运用数字化、信息化技术，为智能电网的发展夯实基础。
在智能电网建设中，智能变电站承担着转移电能和变换电压的工作，意义重大。
接下类，笔者谈谈对于500kV智能变电站运行与维护管理工作的几点思考。
一、500kV智能变电站运行与维护的技术要求（一）设备运行维护的管理要求在智能变电站建设中，不管是系统的应用还是设备的应用，都必须有较高的技术要求，对运行维护人员的专业技能、职业素养有非常高的要求。
因此，在实际中，要明确变电站智能设备的维护要求，充分掌握其检测指标、检测手段、作业流程等，还要确保运行维护的可操作性。
（二）系统稳定性要求智能变电站在运行的过程中应在保证稳定性的基础上谈论具体的功能和作用，一旦出现设备死机或误发情况，排查故障原因的工作要比常规变电站复杂、难很多。
另一方面，要准备好数据信息，因为一旦数据信息不准确、不安全、不可靠，就会影响智能电网的安全运行。
（三）运行与维护人员专业技能要求在应用智能变电站时，需要对系统进行融合，关联很多应用使用、知识设计领域广，因此，对工作人员提出更高的要求。
从事运行与维护工作的人员，必须具有广泛的知识面，但是，目前来看，我国这方面的从业人员知识基础不达标、不牢固，因此，需要加强培训，全面了解、充分掌握网络通讯技术、计算机系统等方面的知识。
二、500kV智能变电站的运行与维护管理模式（一）一次设备的运行与维护现阶段，智能变电站系统中运用的电力电子技术、微机技术、新型传感器技术均可运用于高压断路器的二次系统中，特点如下：第一，为稳定电压，运用电子技术开关跳闸、准确把握合闸时间的优势，来调整电压；第二，在控制设备时，微机技术可不利用专用控制技术就能实现设备的执行功能、检测缺陷、直接处理有关设备的信息。
浅谈500KV变电所自动化运行【摘要】500kV变电所的工作电压高，通过容量大，在电网中地位重要。
本文介绍500kV变电所自动化运行的特点、要求及其配置情况；分析了运行性能，指出变电站内各种分立的自动装置集成在一个综合系统内实现和运行管理的功能。
【关键词】500kV变电所；自动化；运行性能；综合监控；改进措施一、500kV变电所的特点、要求及其配置若变压器故障或其继电保护误动造成主变停电将引起重大经济损失，而且主变组装、拆卸工作量大，检修时间长。
这就要求变压器内部故障切除时间尽可能短，以缩小损失。
500kV电力变压器保护应有更高的可靠性、灵敏度及速动性。
主变保护将传统的变电站内各种分立的自动装置集成在一个综合系统内实现，并具有运行管理上的功能，包括：制表、分析统计、防误操作、生成实时和历史数据流、安全运行监视、事故顺序记录、事故追忆、实现就地及远方监控并实现信息共享、不重复采集等特点。
二、变电所综合自动化系统的分类1、变电所监控系统是完成模拟量输入、数字量输入、控制输出等功能的系统，一般具有测量和控制器件，用于站内线路和变压器运行参数的测量、监视，以及断路器、隔离开关、变压器分接头等设备的投切和调整。
2、变电所保护系统在综合自动化系统中，继电保护宜相对独立，除输入量和跳闸要独立外，保护的启动、测量和逻辑功能也应独立，此时，保护装置需要通过串行通信接口送出的仅是某些保护动作的指示信号或记录数据；也可通过通信接口实现远方改变保护定值。
此外，一般要求的故障录波及测距功能由保护系统附带完成，如有较高要求，则配置专用设备并有相应的通信接口。
3、断路器闭锁系统。
变电所的综合自动化系统应具有全方位的防误操作系统，以通过闭锁功能，有效地实现“五防”，从而保证电网和人身的安全。
三、变电所后台监控机的管理1、5000V变电所在实际运行中，容易出现后台监控机由于人为和监控机本身等原因导致瘫痪不能工作，严重影响变电站的整体运行。
