继电保护三段电流保护讲解

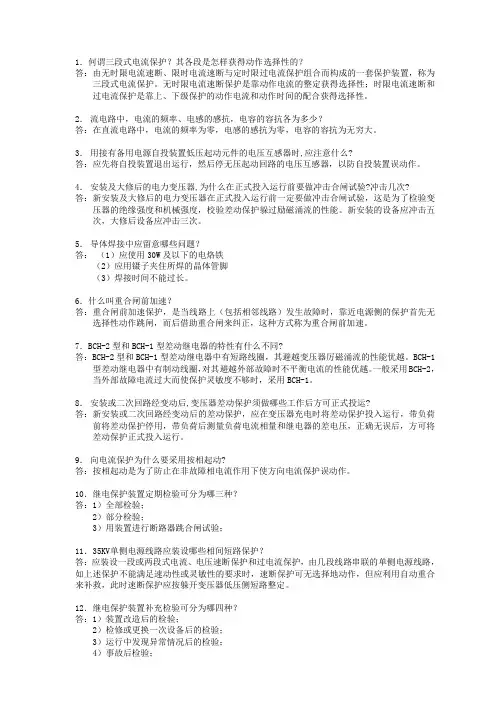

1．何谓三段式电流保护？其各段是怎样获得动作选择性的？答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。

无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。

2．流电路中，电流的频率、电感的感抗，电容的容抗各为多少？答：在直流电路中，电流的频率为零，电感的感抗为零，电容的容抗为无穷大。

3．用接有备用电源自投装置低压起动元件的电压互感器时,应注意什么?答：应先将自投装置退出运行，然后停无压起动回路的电压互感器，以防自投装置误动作。

4．安装及大修后的电力变压器,为什么在正式投入运行前要做冲击合闸试验?冲击几次?答：新安装及大修后的电力变压器在正式投入运行前一定要做冲击合闸试验，这是为了检验变压器的绝缘强度和机械强度，校验差动保护躲过励磁涌流的性能。

新安装的设备应冲击五次，大修后设备应冲击三次。

5．导体焊接中应留意哪些问题？答：（1）应使用30W及以下的电烙铁（2）应用镊子夹住所焊的晶体管脚（3）焊接时间不能过长。

6．什么叫重合闸前加速？答：重合闸前加速保护，是当线路上（包括相邻线路）发生故障时，靠近电源侧的保护首先无选择性动作跳闸，而后借助重合闸来纠正，这种方式称为重合闸前加速。

7．BCH-2型和BCH-1型差动继电器的特性有什么不同?答：BCH-2型和BCH-1型差动继电器中有短路线圈，其避越变压器厉磁涌流的性能优越。

BCH-1型差动继电器中有制动线圈，对其避越外部故障时不平衡电流的性能优越。

一般采用BCH-2，当外部故障电流过大而使保护灵敏度不够时，采用BCH-1。

8．安装或二次回路经变动后,变压器差动保护须做哪些工作后方可正式投运?答：新安装或二次回路经变动后的差动保护，应在变压器充电时将差动保护投入运行，带负荷前将差动保护停用，带负荷后测量负荷电流相量和继电器的差电压，正确无误后，方可将差动保护正式投入运行。

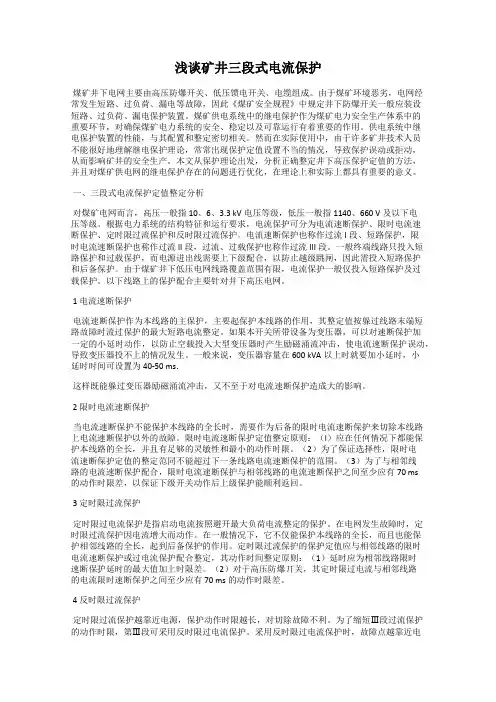

浅谈矿井三段式电流保护煤矿井下电网主要由高压防爆开关、低压馈电开关、电缆组成。

由于煤矿环境恶劣，电网经常发生短路、过负荷、漏电等故障，因此《煤矿安全规程》中规定井下防爆开关一般应装设短路、过负荷、漏电保护装置。

煤矿供电系统中的继电保护作为煤矿电力安全生产体系中的重要环节，对确保煤矿电力系统的安全、稳定以及可靠运行有着重要的作用。

供电系统中继电保护装置的性能，与其配置和整定密切相关。

然而在实际使用中，由于许多矿井技术人员不能很好地理解继电保护理论，常常出现保护定值设置不当的情况，导致保护误动或拒动，从而影响矿井的安全生产。

本文从保护理论出发，分析正确整定井下高压保护定值的方法，并且对煤矿供电网的继电保护存在的问题进行优化，在理论上和实际上都具有重要的意义。

一、三段式电流保护定值整定分析对煤矿电网而言，高压一般指10、6、3.3 kV电压等级，低压一般指1140、660 V及以下电压等级。

根据电力系统的结构特征和运行要求，电流保护可分为电流速断保护、限时电流速断保护、定时限过流保护和反时限过流保护。

电流速断保护也称作过流I段、短路保护，限时电流速断保护也称作过流lI段，过流、过载保护也称作过流III段。

一般终端线路只投入短路保护和过载保护，而电源进出线需要上下级配合，以防止越级跳闸，因此需投入短路保护和后备保护。

由于煤矿井下低压电网线路覆盖范围有限，电流保护一般仅投入短路保护及过载保护。

以下线路上的保护配合主要针对井下高压电网。

1 电流速断保护电流速断保护作为本线路的主保护，主要起保护本线路的作用，其整定值按躲过线路末端短路故障时流过保护的最大短路电流整定。

如果本开关所带设备为变压器，可以对速断保护加一定的小延时动作，以防止空载投入大型变压器时产生励磁涌流冲击，使电流速断保护误动，导致变压器投不上的情况发生。

一般来说，变压器容量在600 kVA以上时就要加小延时，小延时时间可设置为40-50 ms．这样既能躲过变压器励磁涌流冲击，又不至于对电流速断保护造成大的影响。

三段式电流保护的时限一、三段式电流保护的概述在电力系统继电保护中，三段式电流保护是一种常见的保护配置，主要用于切除故障线路，保障电力系统的稳定运行。

三段式电流保护包括瞬时电流速断保护（第Ⅰ段）、限时电流速断保护（第Ⅱ段）和定时限过电流保护（第Ⅲ段）。

这三段保护相互配合，共同构成了完整的主保护、后备保护和辅助保护。

二、三段式电流保护的时限设置1.瞬时电流速断保护（第Ⅰ段）：这是一种无时限或具有很小时限的电流保护。

当线路出现严重故障时，它能够瞬时切断电流，以防止事故扩大。

由于其无时限或时限很短，因此只能作为主保护，不能作为后备保护。

2.限时电流速断保护（第Ⅱ段）：这是一种具有较短时限的电流保护。

与第Ⅰ段保护相比，它的动作时限稍长，可以切除部分线路故障。

作为主保护和后备保护的结合，第Ⅱ段保护能够在第Ⅰ段保护动作后，迅速切除剩余线路的故障。

3.定时限过电流保护（第Ⅲ段）：这是一种具有较长时限的电流保护。

它的动作时限是固定的，通常作为后备保护，在主保护和后备保护拒动时，切除故障线路。

此外，对于某些特定的线路或设备，定时限过电流保护也可以作为主保护或后备保护使用。

三、三段式电流保护的时限配合问题在三段式电流保护的配置中，时限配合是一个关键问题。

为了确保各段保护之间的正确配合，需要遵循以下原则：1.第Ⅰ段与第Ⅱ段保护的配合：第Ⅱ段保护的动作时限应比第Ⅰ段保护的动作时限长一个时间级差Δt，以避免两段保护同时动作。

2.第Ⅱ段与第Ⅲ段保护的配合：第Ⅲ段保护的动作时限应比第Ⅱ段保护的动作时限长一个时间级差Δt，以避免两段保护同时动作。

3.上下级保护的配合：在多级电网中，下一级电网的定时限过电流保护的动作时限应比上一级电网的定时限过电流保护的动作时限短一个时间级差Δt。

通过合理的时限配合，可以避免因误动或拒动导致的事故扩大，确保各段保护能够在合适的时间切除故障线路。

四、结论三段式电流保护作为电力系统的重要保障措施，在电力系统的稳定运行中发挥着至关重要的作用。

姓名：李鑫学号：32112117班级：电气121成绩：实验四（单侧电源辐射式输电线路）三段式电流保护一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。

2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。

3、掌握阶段式电流保护的电气接线和操作实验技术。

二、实验原理1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。

图4-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。

例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。

又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。

在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图4-1。

XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。

第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II = t2I +△t。

无时限电流速断和带时限电流速断是线路XL-1的主保护。

第Ⅲ段为定时限过电流保护，保护范围包括XL-1及XL-2全部，其动作时限为t1III ，它是按照阶梯原则来选择的，即t1III = t2III+△t ，t2III 为线路XL-2的过电流保护的动作时限。

继电保护课程设计(三段电流保护)
三段电流保护是用于保护高压设备的继电保护，其功能是当电网中电流大于设定值时，快速切断电源，以限制设备受到电流损害的事故发生。

在设备类型复杂，功率范围较大的
系统中，设置三段电流保护具有良好的保护模式和灵敏度，具有选择性的和安全的动作效果，可以更快更有效地保护设备不受损害。

三段电流保护主要包括三个段落：由一个定值控制开关和两个分断开关组成。

当电网
电流越过上限值设定时，定值控制开关会发出开关控制命令，第一段断路器会被触发，将
电流切断，随后第二段断路器也会被触发，最终实现彻底的断开。

这样，无论是误动作还
是正常操作，都能够及时保护设备不受到电流损害的危险。

三段电流保护的控制器采用“零、声发仪”的原理，它可以检测电网的三相电流，并
与设定值比较，当电流超出设定值时，就会发出报警信号，从而触发定值控制开关。

它还
能够对电流、流向等指标进行记录，提供便于统计的数据。

在安装三段电流保护的过程中，要把握其灵敏度和安全技术标准，确保正确的安装和
接线结构，同时保证器件的稳健性和可靠性，避免因灵敏度过高、错误操作等原因而出现
误动作，影响电流保护的正确动作。

总之，三段电流保护具有良好的保护模式和灵敏度，能够有效地保护高压设备，确保
高压设备误动作最小化，切断电流并实现设备安全保护。

实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。

2.掌握三段式电流保护的参数整定及各段保护之间的配合。

二、实验内容三段式电流保护分电流速断保护（I段保护），限时电流速断保护（II 段保护）和过电流保护（III段保护）：包括以下4个部分：（1）电流保护I段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0,反之输出1。

其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流I段是瞬时动作，所以延时时间很小（延时0.05S）。

它只能保护线路的一部分，不能保护全长。

（2）电流保护II段：其动作原理与电流I段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S,它能保护本线路的全长。

（3）电流保护I段：其动作原理与电流保护I段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。

当满足灵敏度的情况下，它的动作时间应与下一保护的ni段相配合。

（4）保护出口部分，该部分的功能就是将电流I、II和n段的输出信号相与。

模拟单侧电源系统中，线路发生故障时保护的动作情况。

ContinuousThnee-Pha&e Sfluroe 1）三相电源模排，战电压为1MV二A相的相柱南为0：^电内部连接方式为Yg；内部电限力内部也感为0,04比疑问2）格踞殁模块起始状态身close,勾iiA, H,白拜美,不在胃触发：勾逸开、断时间为外部校前方式□・» In1 DirtlSwtKygtem 3Three-PhaseFault5）故障发时4）二相卤端，500KW9.图3-1仿真模型图3-2子系统模型主要模块参数设置如下：(1)三相电源模块：线电压设置为10kV ； A 相的相位角设置参数为0；频 率设置参数为50Hz,内部连接方式设置为Yg ，星形连接；电源的内部电阻 设置参数为3。

继电保护知识，三段式电流保护工作原理、整定计算什么是三段式电流保护三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。

一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。

为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。

以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流必须整定得大于d2点处短路时，可能出现的最大短路电流，即在最大运行方式下B母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B 母线处的保护2就能起动，最后动作于跳断路器2。

后面几段线路的电流速断保护整定原则同上。

电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。

但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。

运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。

二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。

由于要求它必须保护本线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处（如图1中，对于保护1来说，d2点处）发生短路时，它就要起动，在这种情况下，为了保证动作的选择性，就必须使保护的动作带有一定的时限，但又为了使这一时限尽量缩短，我们就考虑使它的保护范围不超过下一条线路速断保护（如图1中的保护2）的保护范围，而动作时限则比下一条线路速断保护高出一个时间阶段，即如图2（a）所示，由于它能以较小的时限快速切除全线路范围以内的故障，所以我们称它为限时电流速断保护。

实验一三段式电流保护与自动重合闸装置综合实验（-）实验目的1.了解电磁式电流保护的组成。

2.学习电力系统电流保护中电流、时间整定值的调整方法。

3.研究电力系统中运行方式变化对保护灵敏度的影响。

4.分析三段式电流保护动作配合的正确性。

（）基本原理1.电流保护实验基本原理图in 电流保护实验一次系统图1）三段式电流保护当网络发生短路时，电源与故障点之间的电流会增大。

根据这个特点可以构成电流保护。

电流保护分无时限电流速断保护（简称I段）、带时限速断保护（简称II 段）和过电流保护（简称II段）。

下面分别讨论它们的作用原理和整定计算方法。

（1）无时限电流速断保护（I段）单侧电源路线上无时限电流速断保护的作用原理可用图1-2来说明。

短路电流的大小人和短路点至电源间的总电阻R E及短路类型有关。

三相短路和两相短路时，短路电流人与R E的关系可分别表示如下：/⑶=E, = E,K R E凡+ R。

，/ （2）=心* Esk — 2R +R,ls式中，E——电源的等值计算相电势；R——归算到保护安装处网络电压的系统ss等值电阻；Ro——路线单位长度的正序电阻；I ――短路点至保护安装处的距离。

由上两式可以看到，短路点距电源愈远（Z愈长）短路电流&愈小；系统运行方式小（尺愈大的运行方式）4亦小。

4与I的关系曲线如图1-2曲线1和2所示。

曲线1为最大运行方式（R,最小的运行方式）下的衣=/（ /）曲线，曲线2为最小运行方式（Rs最大的运行方式）下的I K=JU）曲线。

路线AB和BC上均装有仅反应电流增大而瞬时动作的电流速断保护，则当路线AB上发生故障时，希翼保护KA?能瞬时动作，而当路线BC 士故障时，希望保护KAi 能瞬时动作，它们的保护范围最好能达到本路线全长的00%。

但是这种愿望是否能实现，需要作具体分析。

以保护KA 2为例，当本路线末端妇点短路时，希翼速断保护KA2能够瞬时动作切除故障，而当相邻路线BC的始端（习惯上又称为出口处）化点短路时，按照选择性的要求，速断保护KA2就不应该动作，因为该处的故障应由速断保护KAi动作切除。

继电保护教学三段式电流保护整定计算在电力系统的运行中，继电保护装置起着至关重要的作用，它能够迅速、准确地检测并切除故障，保障电力系统的安全稳定运行。

三段式电流保护作为一种常见的继电保护方式，其整定计算是继电保护教学中的一个重要环节。

一、三段式电流保护的基本原理三段式电流保护通常包括无时限电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）。

无时限电流速断保护的动作电流是按照躲开本线路末端的最大短路电流来整定的。

其优点是动作迅速，能够在最短的时间内切除故障，但它不能保护线路的全长。

限时电流速断保护则是为了弥补无时限电流速断保护不能保护线路全长的不足而设置的。

它的动作电流是按照躲开相邻线路无时限电流速断保护的动作电流来整定的，动作时限比相邻线路的无时限电流速断保护大一个时限级差。

定时限过电流保护的动作电流是按照躲开本线路的最大负荷电流来整定的，其动作时限按照阶梯原则整定，即从电网终端向电源侧逐级增大。

它不仅能够保护本线路的全长，还能够作为相邻线路的后备保护。

二、三段式电流保护的整定计算原则（一）无时限电流速断保护（Ⅰ段）1、动作电流的整定动作电流应躲过被保护线路末端可能出现的最大短路电流，即：＼I_{op1} ＝ K_{rel}I_{kmax}＼其中，＼（I_{op1}＼）为无时限电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 12 13；＼（I_{kmax}＼）为被保护线路末端可能出现的最大短路电流。

2、动作时限无时限电流速断保护的动作时限为 0 秒，即瞬时动作。

（二）限时电流速断保护（Ⅱ段）1、动作电流的整定动作电流应躲过相邻线路无时限电流速断保护的动作电流，即：＼I_{op2} ＝ K_{rel}I_{op1}＇＼其中，＼（I_{op2}＼）为限时电流速断保护的动作电流；＼（K_{rel}＼）为可靠系数，一般取 11 12；＼（I_{op1}＇＼）为相邻线路无时限电流速断保护的动作电流。
