烽火PTN解决方案技术交流烽火通信科技股份有限公司 金家德 2008年12月提纲p 烽火PTN设备简介 p 移动集团PTN设备测试情况简介 p 多业务融合的智能化解决方案2烽火PTN设备概述n 烽火PTN设备为CiTRANS 600系列§ § § § 采用MPLS-TP，后续兼容PBB-TE 提供强大的组网能力，支持1＋1或1：1线性保护、Wrapping环网保护 丰富的全业务接口，提供10GE、GE、FE、STM-N、E1等业务接口 支持面向连接的端到端OAM管理，优化了数据业务的传送能力及管理能力n CiTRANS 600系列产品提供电信级传送功能，等同SDH的健壮性§ 网络级保护：1+1和1：1线路保护，Wrapping和Steering环网保护 § 设备级保护：交叉时钟盘、主控盘、电源盘等均可提供1+1冗余备份；业务单盘可提 供1：N的TPS保护n 参加移动集团PTN测试的设备为：CiTRANS 660和CiTRANS 620§ CiTRANS 660：定位于骨干汇聚层，160G的分组交叉容量 § CiTRANS 620：CPE型设备，定位于接入层，20G的分组交叉容量3CiTRANS 660 简介n 机械结构： 600mm×300mm ，单面插板，32个机 盘槽位 n IP业务接口：§ FE、GE、10GE、ATM；n TDM业务接口：§ E1、2500、O155；n 业务端子：§ E1电接口、FE电接口n 功能单盘：§ NMU、ASCU、XCU、POWER4CiTRANS 660 简介（续）n 功能§ § § § § § § § § § § § § § § 160G分组交叉容量，完成多种业务间的无阻塞交叉 支持多达14个10GE的接口，同时支持GE、FE、STM-16等接口 完善的QoS机制，支持基于端口和数据包标签及其他特征信息的流量管理 电信级OAM能力 支持E1、STM-N的TDM的仿真业务 灵活的组网能力，支持1＋1或1：1线性保护、Wrapping环网保护 支持低阶FE、E1的1：N TPS保护 快速的业务保护机制，业务保护倒换时间<50ms 可平滑升级提供ASON智能控制平台，实现网络的智能化业务管理 支持盘内温度敏感区温度采集上报 支持电源的过欠压保护和电源告警监控 完善的监控管理系统 支持电源监控和管理 支持对FPGA和BMU软件的在线远程升级 机盘支持热插拔n 单盘优化设计5CiTRANS 620简介n 采用单板型结构设计，适合基站接入、大客户接入等边缘网络建设 n 提供以太网数据业务、提供TDM业务接入服务§ 交叉容量达20G § 提供4个GE接口和8个FE接口，其中FE接口可光/电选配 § 提供2M TDM业务仿真接入n 可选用-48V DC或220V AC电源供电方式6提纲p 烽火PTN设备简介 p 移动集团PTN设备测试情况简介 p 多业务融合的智能化解决方案7移动集团烽火PTN设备测试情况n 移动集团PTN测试现已完成了三个阶段§ 第一阶段：PTN设备功能验证性测试，烽火测试时间为2008.9.16 ～ 2008.9.27• • • • • 数据业务测试：业务的承载、处理能力、性能 TDM业务测试：业务承载、性能 功能测试：T-MPLS标签处理能力、OAM、QoS、1+1/1:1线性保护、 Wrapping/Steering环网保护、E1和FE的1:N TPS保护 分组时钟特性测试：CES时钟同步、同步以太网的时钟功能及性能、1588V2时间同步 网管功能验证测试 PTN与MSTP互通，TDM和以太网业务承载测试 PTN与SISCO路由器互通测试§第二阶段：互连互通测试，烽火测试时间为2008.10.10 ～ 2008.10.17• •§第三阶段：PTN设备承载2G、3G基站测试，烽火测试时间为2008.11.24 ～ 2008.11.27• • • • 2G/3G基站E1/FE业务承载性能测试：QoS优先级转发性能、保护倒换时的多业务承载 性能 基站回传的同步性能测试：CES业务输出接口的漂移限值、1588V2时间同步性能 网络信息安全测试：DOS攻击、MAC地址数目限制、广播风暴抑制 网络管理维护测试：端到端业务管理功能验证、同步配置管理、OAM管理功能8移动集团烽火PTN设备测试情况n OAM功能测试§ 支持接入链路的OAM功能 § 支持PTN网络内的以太网OAM功能 § 支持PTN网络内的T-MPLS OAM功能，支持TMC、TMP、TMS层故障管理OAM、 性能管理OAM、其他OAMn QoS功能测试§ § § § 支持单层QoS策略 支持层次化QoS策略 支持QoS优先级转发，不同优先级的测试时延满足移动集团的期望值 支持保护倒换条件下的优先级抢占n 网络保护特性测试§ 支持1+1和1：1线性保护，保护倒换时间为10～25ms § 支持Wrapping和Steering环网保护，保护倒换时间为10～25msn 设备保护特性测试§ § § § 支持FE和E1单盘的1：N TPS保护 支持满流量情况下的交叉时钟盘1+1冗余保护 支持主控单元的1+1保护 支持电源盘的1+1保护9烽火PTN从网络维护角度优化设计n 烽火PTN设备测试亮点§ § § § § 支持Wrapping和Steering环网保护，同时支持1+1/1：1线性保护，保护时间短 支持FE和E1业务单盘的1：N TPS保护 支持TMP、TMC、TMS层故障管理OAM E1、FE及QoS优先级转发情况下的不同优先级业务时延小 网管配置简单快捷，采用全新的交叉配置界面，可操作性强，与MSTP设备共网管 系统10提纲p 烽火PTN设备简介 p 移动集团PTN设备测试情况简介 p 多业务融合的智能化解决方案11多业务融合的智能化解决方案n CiTRANS 600系列PTN产品可应用于IP化RAN传送、固定带宽数据收敛传送 等多种场合，其融合了分组处理和光传送两方面的能力，适合组建一体化的 承载传送网MSC Server GGSN BAS3G CNMGW SGSN RNC SRIP CORECoreSRWDM/OTNAggregationSTM-N、FE、 GE、10GE、 OTN、E1、 PONPTNOTNP 系统 规划软件Access移动网络用户商业网络用户固定网络用户12烽火通信3G RAN传输解决方案PSTNPTN〔IP〕 PTN〔IP〕方案MSC Server MSC Server SGSN RNCGGSNNGNIP/MPLSSGSNl烽火PTN特色：l解决效率问题 l兼顾网络保护 l继承网管优势 l优化时钟处理 l适应分组趋势UMTS CN Core Aggregation AccessNode B MGWCiTRANS660Router接口GE/FE、 SDH、OTNCiTRANS660CiTRANS660E1 FE FENode BCiTRANS620FE/GE STM -1Enterprise Intranet IP HotelNode BCiTRANS620RAN13IP城域网的部署骨干网 城域网 骨干/汇聚层InternetIP专网CRCRBRASSRGE或10GE双归属上联PTN汇聚节点公众上网业务通过外置BAC的 VOIP业务 方式进行PPPoE 的终结；BAC可 采用DHCP认证， IPTV业务 以按区设置 外挂BAC代理在 MSTP/PTN网络 采用PPPoE或者 中采用MPLS标签 DHCP认证，PTN 隔离 网络进行IGMP Snooping或ProxyWIMAX/ WALN 宽带用户 （无线）汇聚层MSTP/PTN汇聚环MSTP/PTN接入环接入层PTN内嵌PON PTN接入节点 分光器2G基站大客户集团客户大客户 家庭宽带营业厅 14谢谢烽火通信科技股份有限公司 金家德。

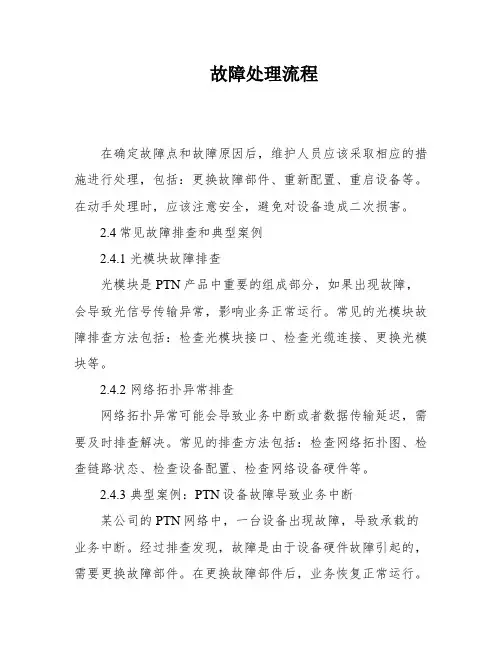

故障处理流程在确定故障点和故障原因后，维护人员应该采取相应的措施进行处理，包括：更换故障部件、重新配置、重启设备等。
在动手处理时，应该注意安全，避免对设备造成二次损害。
2.4常见故障排查和典型案例2.4.1 光模块故障排查光模块是PTN产品中重要的组成部分，如果出现故障，会导致光信号传输异常，影响业务正常运行。
常见的光模块故障排查方法包括：检查光模块接口、检查光缆连接、更换光模块等。
2.4.2 网络拓扑异常排查网络拓扑异常可能会导致业务中断或者数据传输延迟，需要及时排查解决。
常见的排查方法包括：检查网络拓扑图、检查链路状态、检查设备配置、检查网络设备硬件等。
2.4.3 典型案例：PTN设备故障导致业务中断某公司的PTN网络中，一台设备出现故障，导致承载的业务中断。
经过排查发现，故障是由于设备硬件故障引起的，需要更换故障部件。
在更换故障部件后，业务恢复正常运行。
这个案例说明了故障排查的重要性，只有通过系统的排查和处理，才能有效解决故障问题。
在找出故障点后，维护人员可以采取适当的操作来解决问题，包括修改配置数据或更换板件等。
2.4 故障定位的基本思路2.4.1 故障原因工程问题是指由于工程施工不规范、工程质量差等原因造成的设备故障。
有些问题可能在工程施工期间就能暴露出来，而有些则可能在设备运行一段时间后或受到某些外因影响后才会显现。
为了确保设备的稳定运行，必须遵循产品的工程施工规范进行安装，并进行单点和全网的调试和测试。
外部原因是指除传输设备以外导致设备故障的环境、设备因素。
这包括供电电源故障、光纤故障、电缆故障、设备接地不良和设备周围环境劣化等。
这些因素可能会影响设备的正常运行，因此必须及时排除。
操作不当是指维护人员由于对设备了解不够深入，做出错误的判断和操作，从而导致设备故障。
在设备维护工作中，最容易出现操作不当导致的故障。
尤其在改网、升级、扩容时，出现新老设备混用、新老版本混用，因为维护人员不是非常清楚新老设备或版本之间的差别，常常引发故障。
PTN常见问题及处理方法1.使用单站方式创建的以太网业务不通可能原因如下：1）如果是以太网汇聚业务，是否配置了转发过滤表，需要注意的是对于专网业务无论是PW承载还是端口承载，均需要配置转发过滤表；2）首先通过ping测试方法排除Tunnel、pw是否不通；3）如果是通过两台PC机ping包测试，需要检查对应业务端口的tag属性是否设置为Access属性，VLAN ID是否一致。
2.IMA组状态不正常，近端组状态和远端组状态均不是可操作状态；这个主要是IMA组对应的E1链路没有连接导致，可以通过对该E1端口进行硬环回或软件环回，该告警即可消失；3.如何更改POD41单板的光口速率；操作如下：网管上可以通过在单板面板图上先删除对应端口，然后重新添加端口，选择对应的端口速率即可，操作如下：步骤1:步骤2步骤3：配置端口速率级别4.以太网汇聚业务配置完毕测试不通问题在目前的配置手册中关于以太网汇聚业务配置存在一点问题，对于PW承载的汇聚业务资料上表示不需要配置转发过滤表，资料有误。
也是需要创建转发过滤表的。
5.网管上发现PTN面板均为灰色这个主要是因为新设备未进行数据配置而网元处于安装态导致。
处理方法1：通过navigator工具使用命令:cfg-verify命令进行校验一下；处理方法2，通过T2000网管在网元的面板图中先删除主控板SCA或CXP，然后再添加该主控板，网元即可变为运行态，逐个添加逻辑单板即可。
