变电站运行管理规范
变电站运行管理规范1. 引言变电站作为电力系统的重要组成部分，负责将高压电力输送到低压电网，并实现电能的转换、控制和保护等功能。
为了确保变电站的正常运行和安全稳定供电，制定一套科学有效的运行管理规范是非常必要的。
本文档旨在为变电站运营管理人员提供一些操作指南和规范，以确保变电站的安全运行。
2. 变电站运行管理职责和组织结构2.1 运行管理职责•监督变电站设备的日常运行情况，确保设备正常运转。
•负责变电站设备的维护保养，定期检查设备的运行状态。
•进行设备故障排除和修复，确保设备的高效稳定运行。
•保证变电站的安全供电和紧急情况下的应急处置能力。
•跟踪和负责相关法规、标准和规范的更新和落实。
2.2 组织结构•变电站站长：负责变电站的日常运行管理工作，协调各个岗位的工作，策划和制定运行管理计划。
•运行值班员：负责变电站的日常运行控制和设备监控，及时处理设备运行异常。
•设备维护人员：负责变电站设备的维护保养和日常巡检，及时发现和修复设备故障。
•安全管理人员：负责变电站的安全管理工作，制定安全操作规程，组织安全培训和应急演练。
3. 变电站运行管理流程3.1 运行计划编制运行管理人员根据电力系统的运行需求和变电站设备的状态，制定合理的运行计划。
运行计划包括设备的开关操作、设备的维护保养和设备的检查等内容。
3.2 设备运行监控运行值班员负责对变电站设备进行监控，及时发现设备的异常情况，并采取相应的措施进行处理。
运行值班员需要熟悉设备的运行参数和运行状态，能够判断设备的运行是否正常。
3.3 设备维护保养设备维护人员根据运行管理人员制定的维护计划，定期对设备进行维护保养工作。
维护保养包括设备的清洁、紧固、润滑等工作，以及设备的定期检查和测试。
3.4 故障排除和修复当设备发生故障时，设备维护人员需要及时排除故障，并进行相应的修复工作。
故障排除的过程需要记录并分析故障原因，以便做出相应的改进措施。
3.5 安全管理和应急处置安全管理人员负责变电站的安全管理工作，制定安全操作规程，组织安全培训和应急演练。
(完整版)《智能变电站运行管理规范》(最新版)
为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范(最新版)》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范合用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2022 《智能变电站技术导则》Q/GDW 393-2022《110 (66) kV~220kV 智能变电站设计规范》Q/GDW394 《330kV~750kV 智能变电站设计规范》Q/GDW 410-2022 《高压设备智能化技术导则》及编制说明Q/GDW 424-2022 《电子式电流互感器技术规范》及编制说明Q/GDW 425-2022 《电子式电压互感器技术规范》及编制说明Q/GDW 426-2022 《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2022 《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2022 《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2022 《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2022 《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2022 《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2022 《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范(试行)》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110 (66)千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330~750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2022 《智能变电站运行管理规范》国家电网安监[2022]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2022]1261 号《无人值守变电站管理规范(试行)》国家电网科[2022]574 《无人值守变电站及监控中心技术导则》国家电网安监[2022]664 号国家电网公司《电力安全工作规程(变电部份)》国家电网生[2022]512 号《变电站运行管理规范》国家电网生[2022]1256 号《输变电设备在线监测系统管理规范(试行)》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
无人值班变电站安全管理制度（4篇）
无人值班变电站安全管理制度第一章总则第一条为了规范无人值班变电站的安全管理工作，确保变电站设备运行的安全性和稳定性，保护人员的生命财产安全，制定本安全管理制度。
第二条无人值班变电站是指在正常运行状态下没有人员值班的变电站，由自动化系统进行操作和监控，需要严格管理和操作，确保安全可靠。
第三条无人值班变电站安全管理制度是变电站安全管理的基本准则，适用于各级无人值班变电站。
第四条无人值班变电站管理人员应严格遵守本制度的规定，执行安全管理工作，保障变电站的安全运行。
第二章安全责任第五条无人值班变电站的安全责任制度应明确相应安全管理人员的职责和义务。
第六条无人值班变电站的安全责任应该由变电站管理人员负责，变电站管理人员应具备相关的专业知识和技能，定期接受安全培训和考核。
第七条无人值班变电站的运行维护人员应严格按照操作规程进行操作，确保设备安全运行。
第八条无人值班变电站的所有人员应遵守安全操作规程和管理制度，不得违反规定进行操作；如有安全隐患，应及时向管理人员报告。
第九条无人值班变电站管理人员有权对变电站进行安全检查和巡视，发现安全隐患要及时处理并上报。
第十条无人值班变电站的管理人员应建立和完善安全管理制度，定期开展安全培训和演练，提高全员的安全意识和应急能力。
第三章安全保障措施第十一条严格遵守国家关于变电站安全运行的法律、法规、标准和规程，执行变电站的各项操作规程。
第十二条建立变电站设备的台帐和档案，定期进行设备巡视和维护保养，及时消除设备故障，确保设备运行的安全可靠。
第十三条建立变电站设备的监控系统和报警系统，能够实时监测设备工作状态和异常情况，及时发出警报，并采取相应的措施。
第十四条建立良好的消防设施和安全防护设备，定期进行检查和维护，确保无人值班变电站的消防安全。
第十五条建立变电站的安全管理档案，包括设备维护保养记录、安全巡视记录、安全培训记录等，可以用于安全管理的监督和评估。
第十六条引入智能化管理系统和技术，加强对变电站运行状态的监控和调度，提高运行安全性和可靠性。
(完整版)《智能变电站运行管理规范》(最新版)
《智能变电站运行管理规范》（最新版）为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2010《智能变电站技术导则》Q/GDW 393-2010《110（66）kV～220kV 智能变电站设计规范》Q/GDW394 《330kV～750kV 智能变电站设计规范》Q/GDW 410-2010《高压设备智能化技术导则》及编制说明Q/GDW 424-2010《电子式电流互感器技术规范》及编制说明Q/GDW 425-2010《电子式电压互感器技术规范》及编制说明Q/GDW 426-2010《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2010《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2010《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2010《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2010《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2010《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2010《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范（试行）》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110（66）千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330～750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2012 《智能变电站运行管理规范》国家电网安监[2006]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2008]1261 号《无人值守变电站管理规范（试行）》国家电网科[2009]574 《无人值守变电站及监控中心技术导则》国家电网安监[2009]664 号国家电网公司《电力安全工作规程（变电部分）》国家电网生[2006]512 号《变电站运行管理规范》国家电网生[2008]1256 号《输变电设备在线监测系统管理规范（试行）》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
变电站综合自动化通用技术规范
变电站综合自动化通用技术规范一、引言变电站综合自动化是指利用先进的信息技术和自动控制技术，对变电站的设备、系统和过程进行监测、控制和管理，实现变电站的智能化运行。
本技术规范旨在规范变电站综合自动化的设计、安装、调试、运行和维护，提高变电站运行的可靠性、安全性和经济性。
二、术语和定义1. 变电站综合自动化：利用先进的信息技术和自动控制技术，对变电站的设备、系统和过程进行监测、控制和管理，实现变电站的智能化运行。
2. 变电站综合自动化系统：由监测子系统、控制子系统、管理子系统和通信子系统组成的一体化系统。
3. 监测子系统：负责对变电站的设备和过程进行实时监测，采集各种参数和状态信息。
4. 控制子系统：负责对变电站的设备和过程进行实时控制，实现自动化操作和调节。
5. 管理子系统：负责对变电站的设备和过程进行综合管理，包括故障诊断、设备维护和运行优化等功能。
6. 通信子系统：负责变电站综合自动化系统内部各子系统之间以及与外部系统之间的数据传输和通信。
7. 监测装置：用于采集变电站设备和过程的参数和状态信息的设备，包括传感器、仪表和监测仪等。
8. 控制装置：用于实现对变电站设备和过程的自动控制和调节的设备，包括PLC、RTU和控制终端等。
9. 管理装置：用于对变电站设备和过程进行综合管理和优化的设备，包括SCADA系统和能量管理系统等。
三、设计要求1. 可靠性要求：变电站综合自动化系统应具有高可靠性，能够保证系统的稳定运行，确保变电站的安全性和可靠性。
2. 安全性要求：变电站综合自动化系统应具有严格的安全保护措施，能够防止非法入侵和操作失误导致的安全事故。
3. 灵便性要求：变电站综合自动化系统应具有良好的灵便性，能够适应不同变电站的需求，并支持系统的扩展和升级。
4. 互操作性要求：变电站综合自动化系统应具有良好的互操作性，能够与其他系统进行数据交换和共享。
5. 可维护性要求：变电站综合自动化系统应具有良好的可维护性，能够方便地进行系统的维护和升级。
Q／GDW 689-2012 《智能变电站调试规范》及编制说明
ICS 29.240
Q/GDW
国家电网公司企业标准
Q / GDW 689 — 2012
智能变电站调试规范
Commissioning specifications for smart substation
2012-122-12-28 实施
Q/GDW 689 — 2012
本标准的附录 A 为规范性附录，附录 B 为资料性附录。 本标准由国家电网公司基建部提出并解释。 本标准由国家电网公司科技部归口。 本标准起草单位：浙江省电力试验研究院、江苏省电力科学研究院、浙江省电力公司。 本标准主要起草人：王松、郭艳霞、傅剑鸣、袁宇波、丁峰、阮黎翔、高磊、陈志蓉、闫培丽。
II
Q/GDW 689 — 2012
1
Q/GDW 689 — 2012
3. 3 分系统调试 sub-system commissioning 为保证分系统功能和配置正确性而对分系统上关联的多个装置进行的试验。
3. 4 系统测试 system test 为保证整站主要功能正确性及性能指标正常的系统联调试验，包含变电站各分系统调试和装置单体
I
Q/GDW 689 — 2012
前言
本标准在总结智能变电站技术研究基础上，吸收试点工程成果和经验，结合公司标准化建设成果和 全寿命周期管理的要求编制而成。
本标准提出了智能变电站调试流程和调试的具体方法和要求，包括计算机监控系统、继电保护设备 、 故障录波器、变压器与开关设备及其状态监测、电子式互感器等智能电子设备或系统的输入、输出信息 的正确性等。
调试。 3. 5
系统动模 system dynamic test 为验证继电保护等整体系统（含电子式互感器、智能终端等）的性能和可靠性进行的变电站动态模 拟试验。 3. 6 现场调试 site commissioning 为保证设备及系统现场安装连接与功能正确性而进行的试验。 3. 7 投产试验 operational test 设备投入运行时，用一次电流及工作电压加以检验和判定的试验。
Q/GDW
国家电网公司企业标准
Q / GDW 689 — 2012
智能变电站调试规范
Commissioning specifications for smart substation
2012-122-12-28 实施
Q/GDW 689 — 2012
本标准的附录 A 为规范性附录，附录 B 为资料性附录。 本标准由国家电网公司基建部提出并解释。 本标准由国家电网公司科技部归口。 本标准起草单位：浙江省电力试验研究院、江苏省电力科学研究院、浙江省电力公司。 本标准主要起草人：王松、郭艳霞、傅剑鸣、袁宇波、丁峰、阮黎翔、高磊、陈志蓉、闫培丽。
II
Q/GDW 689 — 2012
1
Q/GDW 689 — 2012
3. 3 分系统调试 sub-system commissioning 为保证分系统功能和配置正确性而对分系统上关联的多个装置进行的试验。
3. 4 系统测试 system test 为保证整站主要功能正确性及性能指标正常的系统联调试验，包含变电站各分系统调试和装置单体
I
Q/GDW 689 — 2012
前言
本标准在总结智能变电站技术研究基础上，吸收试点工程成果和经验，结合公司标准化建设成果和 全寿命周期管理的要求编制而成。
本标准提出了智能变电站调试流程和调试的具体方法和要求，包括计算机监控系统、继电保护设备 、 故障录波器、变压器与开关设备及其状态监测、电子式互感器等智能电子设备或系统的输入、输出信息 的正确性等。
调试。 3. 5
系统动模 system dynamic test 为验证继电保护等整体系统（含电子式互感器、智能终端等）的性能和可靠性进行的变电站动态模 拟试验。 3. 6 现场调试 site commissioning 为保证设备及系统现场安装连接与功能正确性而进行的试验。 3. 7 投产试验 operational test 设备投入运行时，用一次电流及工作电压加以检验和判定的试验。
智能变电站技术标准规范介绍
智能变电站目前制定的标准规范：智能变电站目前制定的标准规范：智能变电站技术导则的地位：性技术指导文件，是总的指导性原则。
是其它智能智能变电站技术导则的主要内容：术语和定义，明确了智能变电站的技术原则和体系智能变电站技术导则定义的核心术语：什么是智能变电站？低碳、环保的智能设备，以全站信息数字化、传统变电站与数字化传统变电站数字化（智能）变电站智能变电站：智能变电站技术导则定义的核心术语：什么是智能设备？有测量数字化、控制网络化、状态可视化、智能变电站技术导则定义的核心术语：什么是智能设备？智能变电站技术导则定义的核心术语：什么是智能组件？设备的测量、控制和监测等基本功能；在满智能变电站的基本技术原则：（化、功能集成化、结构紧凑化、状态可视化。
智能变电站的基本技术原则：（GB/T14285相关要求；后台监控功能参考智能变电站的基本技术原则：（子系统使用统一标准化、规范化的数据访问以及和调度等其它系统进行标准化交互。
智能变电站的基本技术原则：（和《变电站二次系统安全防护方案》的要求，进行安全分区、通信边界安全防护，确保控制功能安全。
传统变电站与智能（数字化）变电站对比：传统变电站智能变电站智能变电站的体系结构：（组件以及独立的智能电子装置。
智能变电站的体系结构的相关要求：（智能变电站的设备功能的新增要求：（控制网络化、状态可视化为基本功能，根据需要可集成计量、保护等。
宜就地安装。
支持顺控和在线智能变电站的设备功能的新增要求：（网络化控制等。
智能变电站的系统功能的新增要求：（作流程切换主接线，投退保护软压板，急停，图形界面可视化操作。
智能变电站的系统功能的新增要求：（障不造成系统问题，方便配置，工况检测报警，记录分析系统实时记录、分析。
智能变电站的系统功能的新增要求：（号保护、相量测量、故障录波等进行数据挖掘、多专业综合分析，将结果以简洁明了的可视化综合展智能变电站的系统功能的新增要求：（判断，实现站内自动控制装置（如备自投、母线分合运行）的协调工作，适应系统运行方式的要求。

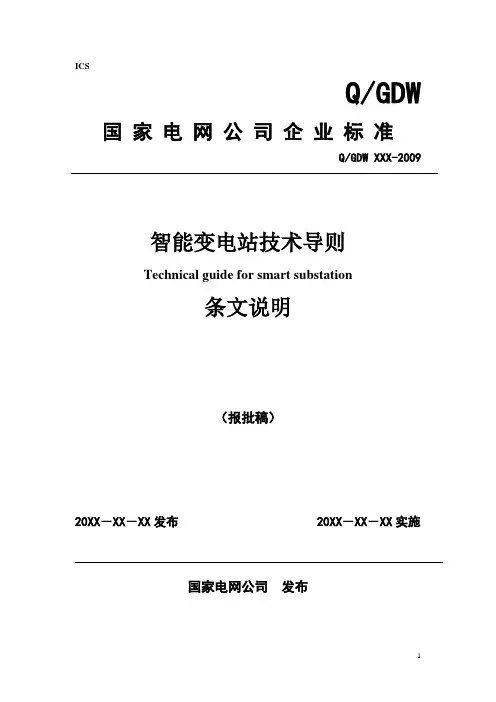

14-国家电网-智能变电站技术导则条文说明(报批稿)
设备／系统的描述也仅仅是功能描述的范围，与2层或3层网络体系并不矛盾，设备与系统之间的网络系统灵活可变，这也是目前数字化变电站系统网络架构灵活的体现。
对于信息模型描述，仍然可以采用DL/T860体系，并不矛盾。
在2／3／4综合考虑下，实现智能设备的测控保计检功能，则可对采样进行综合考虑，不必要割裂开来安装多个测量设备。
3.术语和定义
3.1.
3.2.
集成了传统二次设备和一次状态监测设备的物理体现。可以只完成一个功能，如测控，这时其就是一个测控装置；可以完成保护与测控功能，这时就是一个四合一装置。它可以外置，符合现有设备的状况，也可以内嵌于一次设备，这时就是现在一个智能一次设备的概念。但是智能组件的发展趋势是集成、统一。
本导则的编制依据了《智能电网综合研究报告》、《高压设备智能化技术分析报告》和《智能电网关键技术框架》等文件。
考虑到智能电网建设周期长，技术会出现重大进步，为保证本导则的导向性和前瞻性，按照智能变电站发展的理想目标对变电站的各个环节提出原则性的功能要求，详细的技术细节、指标和配置等内容由后续的设计规范或其它标准规范完成。
智能变电站层次划分和智能设备的划分可参考图1来理解。在设计时，若将智能变电站作为一个整体考虑，可简单地认为包含了1／2／3／4的内容（变电站附属设备除外），数字化变电站（DL/T 860）更多地描述了功能实现的过程（1／2／3），并没有更多地考虑“智能设备”这一发展趋势。然而设备智能化是变电站发展的必然方向这一观点已逐渐被各方认可。
本导则汲取IEC61850功能自由分布、逻辑设备、逻辑节点等先进理念，结合一、二次设备融合的趋势，提出了电力系统中“智能设备”的新概念，“智能设备”模糊了传统的一、二次设备的划分，它不但具有传输和分配电能的主设备本体，还具有测量、控制、保护、计量、检测等功能单元，各功能单元的物理形态以智能组件方式体现。在不同的技术阶段，智能组件可以灵活配置，可集中完成所有功能，也可分散独立完成，可外置于主设备本体之外，也可内嵌于主设备本体之内。这种思想即考虑了传统一、二次设备的现状，也考虑了未来的发展趋势，符合智能变电站的技术发展。
对于信息模型描述，仍然可以采用DL/T860体系，并不矛盾。
在2／3／4综合考虑下，实现智能设备的测控保计检功能，则可对采样进行综合考虑，不必要割裂开来安装多个测量设备。
3.术语和定义
3.1.
3.2.
集成了传统二次设备和一次状态监测设备的物理体现。可以只完成一个功能，如测控，这时其就是一个测控装置；可以完成保护与测控功能，这时就是一个四合一装置。它可以外置，符合现有设备的状况，也可以内嵌于一次设备，这时就是现在一个智能一次设备的概念。但是智能组件的发展趋势是集成、统一。
本导则的编制依据了《智能电网综合研究报告》、《高压设备智能化技术分析报告》和《智能电网关键技术框架》等文件。
考虑到智能电网建设周期长，技术会出现重大进步，为保证本导则的导向性和前瞻性，按照智能变电站发展的理想目标对变电站的各个环节提出原则性的功能要求，详细的技术细节、指标和配置等内容由后续的设计规范或其它标准规范完成。
智能变电站层次划分和智能设备的划分可参考图1来理解。在设计时，若将智能变电站作为一个整体考虑，可简单地认为包含了1／2／3／4的内容（变电站附属设备除外），数字化变电站（DL/T 860）更多地描述了功能实现的过程（1／2／3），并没有更多地考虑“智能设备”这一发展趋势。然而设备智能化是变电站发展的必然方向这一观点已逐渐被各方认可。
本导则汲取IEC61850功能自由分布、逻辑设备、逻辑节点等先进理念，结合一、二次设备融合的趋势，提出了电力系统中“智能设备”的新概念，“智能设备”模糊了传统的一、二次设备的划分，它不但具有传输和分配电能的主设备本体，还具有测量、控制、保护、计量、检测等功能单元，各功能单元的物理形态以智能组件方式体现。在不同的技术阶段，智能组件可以灵活配置，可集中完成所有功能，也可分散独立完成，可外置于主设备本体之外，也可内嵌于主设备本体之内。这种思想即考虑了传统一、二次设备的现状，也考虑了未来的发展趋势，符合智能变电站的技术发展。
智能变电站规范
智能变电站相关标准和规范汇总Q／GDW 383-2009 《智能变电站技术导则》Q／GDW 393-2009 《110（66）kV～220kV智能变电站设计规范》Q／GDW 394-2009 《330kV～750kV智能变电站设计规范》Q／GDW 11145-2014 《智能变电站二次系统标准化现场调试规范》Q／GDW 11024-2013 《智能变电站继电保护和安全自动装置运行管理导则》Q／GDW 1808-2012 《智能变电站继电保护通用技术条件》Q／GDW 11024-2013 《智能变电站继电保护和安全自动装置运行管理导则》Q／GDW 1809-2012 《智能变电站继电保护检验规程》Q／GDW 1810-2012《智能变电站继电保护检验测试规范》Q／GDW 11050-2013 《智能变电站动态记录装置应用技术规范》Q／GDW 11051-2013 《智能变电站二次回路性能测试规范》Q／GDW 11052-2013 《智能变电站就地化保护装置通用技术条件》Q／GDW 11053-2013 《站域保护控制系统检验规范》Q／GDW 11054-2013 《智能变电站数字化相位核准技术规范》Q／GDW 11055-2013 《智能变电站继电保护及安全自动装置运行评价规程》Q／GDW 414-2011《变电站智能化改造技术规范》Q／GDW 422-2010《国家电网继电保护整定计算技术规范》Q／GDW 426-2010《合并单元技术规范》Q／GDW 427-2010《智能变电站测控单元技术规范》Q／GDW 428-2010《智能终端技术规范》Q／GDW 429-2010《智能变电站网络交换机技术规范》Q／GDW 430-2010《智能变电站智能控制柜技术规范》Q／GDW 431-2010《智能变电站自动化系统现场调试导则》Q／GDW 441-2010《智能变电站继电保护技术规范》Q／GDW 580-2011《变电站智能化改造工程验收规范》Q／GDW 640-2011《110(66)千伏变电站智能化改造工程标准化设计规范》Q／GDW 641-2011《220千伏变电站智能化改造工程标准化设计规范》Q／GDW 642-2011《330千伏-750千伏变电站智能化改造工程标准化设计规范》Q／GDW 689-2012 《智能变电站调试规范》Q／GDW 690-2011《电子式互感器现场校验规范》及编制说明Q／GDW 691-2011《智能变电站合并单元测试规范》Q／GDW 715-2012《智能变电站网络报文记录及分析装置技术条件》Q／GDW 750-2012《智能变电站运行管理规范》Q／GDW 1161-2013《线路保护及辅助装置标准化设计规范》Q／GDW 1175-2013《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》Q／GDW 1429-2012《智能变电站网络交换机技术规范》Q／GDW 678-2011《变电站一体化监控系统功能规范》Q／GDW 1875-2013《变电站一体化监控系统测试及验收规范》Q／GDW 1396-2012《IEC 61850工程继电保护应用模型》Q／GDW 733-2014《智能变电站网络报文记录及分析装置检验规范》Q／GDW 1976-2013《智能变电站动态记录装置技术规范》Q／GDW 11010-2013《继电保护信息规范》Q／GDW 1914-2013《继电保护及安全自动装置验收规范》Q／GDW 11361-2017 智能变电站保护设备在线监视与诊断装置技术规范Q／GDW 10131-2017 电力系统实时动态监测系统技术规范Q／GDW 10422-2017《国家电网继电保护整定计算技术规范》Q／GDW 10427-2017 变电站测控装置技术规范Q／GDW 11354-2017 调度控制远方操作技术规范Q／GDW 11661-2017 1000kV继电保护及辅助装置标准化设计规范Q／GDW 11662-2017 智能变电站系统配置描述文件技术规范Q／GDW 11663-2017继电保护整定计算平台与整定计算软件数据交互接口标准Q／GDW 11765-2017 智能变电站光纤回路建模及编码技术规范Q／GDW 11766-2017 电力监控系统本体安全防护技术规范Q／GDW 11794-2017 智能变电站二次光纤回路及虚回路设计软件技术规范图黄色可以删除，有更新，涂红色的为新增的图绿色的11050、1976已经停用由10976替代。
国家电网公司无人值守变电站运维管理规定
国家电网公司无人值守变电站运维管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）无人值守变电站运维管理工作，实现运维管理的标准化，保障变电站安全稳定运行，依据国家法律法规及公司有关规定，制定本规定。
第二条本规定明确了无人值守变电站的管理模式、职责分工、生产准备、运维班管理、设备巡视、工作票、倒闸操作、设备定期维护、带电检测及在线监测、状态评价、缺陷处理、异常和故障处理、专项工作、辅助设施、仪器仪表及工器具、外来人员、车辆管理、运维记录及台帐、档案资料等方面的规范化要求。
第三条按照“分级管理、重点管控、差异化运维”为原则开展变电站各项运维工作。
根据重要程度，将变电站分为四类。
（一）一类变电站是指交流特高压站，核电、大型能源基地（300万千瓦及以上）外送及跨大区（华北、华中、华东、东北、西北）联络750/500/330kV变电站；（二）二类变电站是指除一类变电站以外的其它750/500/330kV 变电站，电厂外送变电站（100 万千瓦及以上、300万千瓦以下）及跨省联络220kV变电站，主变或母线停运、开关拒动造成四级及以上电网事件的变电站；（三）三类变电站是指除二类以外的220kV 变电站，电厂外送变电站（30万千瓦及以上，100万千瓦以下），主变或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站；（四）四类变电站是指除一、二、三类以外的35kV 及以上变电站。
第四条本规定适用于公司总（分）部、各单位及所属各级单位（含全资、控股、代管单位）35 千伏及以上电压等级无人值守变电站的运维管理工作。
第二章职责分工第五条国网运维检修部（运维检修部以下简称“运检部”）履行以下职责：（一）负责公司系统无人值守变电站运维工作的专业管理；（二）负责制定无人值守变电站运维管理规定及相关标准；（三）负责对公司系统各单位330 千伏及以上无人值守变电站运维质量监督检查和专业交流；（四）负责组织解决无人值守变电站重大缺陷和问题；（五）负责与国家电力调控中心沟通协调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《智能变电站运行管理规范》（最新版）为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2010《智能变电站技术导则》Q/GDW 393-2010《110（66）kV～220kV 智能变电站设计规范》Q/GDW394 《330kV～750kV 智能变电站设计规范》Q/GDW 410-2010《高压设备智能化技术导则》及编制说明Q/GDW 424-2010《电子式电流互感器技术规范》及编制说明Q/GDW 425-2010《电子式电压互感器技术规范》及编制说明Q/GDW 426-2010《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2010《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2010《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2010《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2010《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2010《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2010《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范（试行）》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110（66）千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330～750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2012 《智能变电站运行管理规范》国家电网安监[2006]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2008]1261 号《无人值守变电站管理规范（试行）》国家电网科[2009]574 《无人值守变电站及监控中心技术导则》国家电网安监[2009]664 号国家电网公司《电力安全工作规程（变电部分）》国家电网生[2006]512 号《变电站运行管理规范》国家电网生[2008]1256 号《输变电设备在线监测系统管理规范（试行）》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
3.2 智能电子设备包含一个或多个处理器，可以接收来自外部源的数据，或向外部发送数据，或进行控制的装置，例如：电子多功能仪表、数字保护、控制器等，为具有一个或多个特定环境中特定逻辑接点行为且受制于其接口的装置。
3.3 智能组件由若干智能电子装置集合组成，承担主设备的测量、控制和监测等基本功能；在满足相关标准要求时，智能组件还可承担相关计量、保护等功能。
可包括测量、控制、状态监测、计量、保护等全部或部分装置。
3.4 智能终端一种智能组件，与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如：断路器、刀闸、主变压器等）的测量、控制等功能。
3.5 电子式互感器一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。
3.6 合并单元用以对来自互感器二次转换器的电流和/或电压数据进行时间相关组合的物理单元。
合并单元可以是互感器的一个组成部分，也可以是一个分立单元。
3.7 设备在线监测通过传感器、计算机、通信网络等技术，及时获取设备的各种特征参量并结合一定算法的专家系统软件进行分析处理，可对设备的可靠性作出判断，对设备的剩余寿命作出预测，从而及早发现潜在的故障，提高供电可靠性。
3.8 交换机一种有源的网络元件。
交换机连接两个或多个子网，子网本身可由数个网段通过转发器连接而成。
3.9 IED 能力描述文件（ICD 文件）由装置厂商提供给系统集成厂商。
该文件描述IED 提供的基本数据模型及服务，但不包含IED 实例名称和通信参数。
3.10 系统规格文件（SSD 文件）应全站唯一。
该文件描述变电站一次系统结构以及相关联的逻辑节点，最终包含在SCD 文件中。
3.11 全站系统配置文件（SCD 文件）应全站唯一。
该文件描述所有IED 的实例配置和通信参数、IED 之间的通信配置以及变电站一次系统结构，由系统集成厂商完成。
SCD 文件应包含版本修改信息，明确描述修改时间、修改版本号等内容。
3.12 IED 实例配置文件（CID 文件）每个装置有一个，由装置厂商根据SCD 文件中本IED 相关配置生成。
4 管理职责4.1 管理部门职责生产技术部（运维检修部）负责组织制定和执行智能一次设备及在线监测设备的技术规范，负责智能变电站运行维护管理，组织开展智能一次设备运行分析并提出技术防范措施。
电力调度控制中心负责制定和执行智能二次设备的技术规范，负责所辖受控智能站运行信息的日常监视及遥控、遥调工作，组织开展智能二次设备的运行分析并提出技术防范措施。
安全监察部负责智能变电站安防管理，负责智能设备的安全监督管理。
4.2 运检单位职责运维单位负责贯彻执行上级单位颁发的智能设备运行标准和规范，负责编制智能变电站现场运行规程，负责智能变电站的日常操作、巡视和缺陷管理，定期开展智能化设备运行分析。
检修单位负责贯彻执行上级有关单位、部门颁发的智能设备检修标准和规范，负责编制智能化设备检修策略，负责智能化变电站设备的检修、维护和缺陷处理。
5 运行管理5.1 巡视管理5.1.1 巡视管理基本要求5.1.1.1 智能变电站巡视管理按照相关巡视检查制度执行，巡视周期按照《变电运行管理规范》有关要求执行。
5.1.1.2 智能变电站设备巡视分为正常巡视、全面巡视、熄灯（夜间）巡视、特殊巡视和远程巡视。
5.1.1.3 智能变电站的正常巡视每周应不少于 1 次。
5.1.1.4 智能变电站根据设备智能化程度、设备状态远方可视化程度，可采用远程巡视。
远程巡视可代替正常巡视，但不允许代替熄灯巡视、全面巡视和特殊巡视。
5.1.1.5 智能化变电站一次设备、二次系统设备、通信设备、计量设备、站用电源系统及辅助系统设备的日常巡视工作由运行单位负责，设备的专业巡检由检修单位负责。
5.1.2 电子式互感器的巡视项目5.1.2.1 设备标识齐全、明确、正确；5.1.2.2 设备基础牢固完整，无倾斜、裂纹、变形；5.1.2.3 设备无锈蚀，内部无异声、无异味；5.1.2.4 套管、伞裙无裂纹、放电闪络现象；5.1.2.5 均压环固定良好，无倾斜；5.1.2.6 各引线导线松紧程度适中，无松脱、断股或变形；5.1.2.7 前端装置外观正常，指示灯状态正常。
5.1.3 智能在线监测设备的巡视项目5.1.3.1 检查监测单元的外观应无锈蚀、密封良好、连接紧固；5.1.3.2 检查电（光）缆的连接无松动和断裂，检查油气管路接口应无渗漏；5.1.3.3 检查电源指示正常，各类信号显示正常；5.1.3.4 监控后台、在线监测系统主机监测数据正常，数据通讯情况应正常；5.1.3.5 定期检查在线监测设备运行数据，与历史数据比较，确认设备运行状态正常。
5.1.4 保护设备（保护测控一体化设备）的巡视项目5.1.4.1 检查设备外观正常，各交直流空气开关正确，电源指示正常，各类信号指示正常，无告警信息。
5.1.4.2 检查保护定值区正确，设备软、硬压板投退正确。
5.1.4.3 检查装置无其他异常声响及异常气味。
5.1.4.4 远程巡视时利用远方监控后台定期查看保护设备告警信息，检查保护通信正常，保护定值区正确，各软压板控制模式和投退状态正确。
5.1.4.5 远程巡视重点检查测控装置“SV 通道” 和“GOOSE 通道” 信号正常。
5.1.5 交换机的巡视项目5.1.5.1 检查设备外观正常，电源指示正常，各类信号指示正常，风扇运转正常，设备运行环境温度正常，无告警。
5.1.5.2 远程巡视时利用远方监控后台检查计算机系统网络运行正常，网络记录仪无告警。
5.1.6 对时系统的巡视项目5.1.6.1 检查设备外观正常，电源指示正常，各类信号指示正常，风扇运转正常，无告警。
5.1.6.2 检查对时系统主、备机运行状态符合运行方式要求；5.1.6.3 检查保护装置时钟与对时系统同步正常。
5.1.7 监控系统、智能终端、合并单元和智能控制柜的巡视项目5.1.7.1 检查监控系统运行正常，各连接设备通信正常，设备信息正确，保护软压板投退状态正确，电流、有功、无功显示值正常，监控后台无异常报文；5.1.7.2 检查智能终端、合并单元设备外观正常，电源指示正常，各类指示灯、通讯状态正常；5.1.7.3 检查室外智能终端箱、智能控制柜密封良好，无进水受潮，箱内温湿度控制器工作正常，设备运行环境温度正常，无异常发热，柜内温度应保持在5-50℃之间、湿度应小于75%；5.1.7.4 检查光纤应有明确、唯一的标牌，需注明传输信息种类、两端设备、端口名称等。
5.1.7.5 检查光纤接头可靠连接，光纤无打折、破损现象。
备用芯防尘帽无破裂、脱落，密封良好；5.1.7.6 检查光纤熔接盒稳固，光纤引出、引入口应可靠连接，尾纤在屏内的弯曲内径大于10cm（光缆的弯曲内径大于70cm），光纤应无打折、破损现象；5.1.7.7 检查各交直流空气开关位置正确，压板投退状态与运行状态和调度要求相一致；5.1.7.8 检查装置无其他异常声响及异常气味。
