光波分复用(WDM)技术第一章:了解光波分复用(WDM)把不同波长的光信号复用到一根光纤中进行传送(每个波长承载一个TDM 电信号)的方式统称为波分复用。
波分复用是一种光纤传输技术,这种技术在一根光纤上使用不同的波长传输多种光信号。
现在,在为远程通信设计的高端WDM系统中,每种光信号(通常是指一个信道或一种波长)最多可以达到2.5Gps或10Gbps的传输速率。
当前的系统能够支持32到64个信道,厂商承诺将在不久的将来提供支持96信道或128信道的系统。
这将使得一根光纤就能够传送几百Gps的信息。
密集波分复用(DWDM)一词经常被用来描述支持巨大数量信道的系统,在这里,“密集”没有明确的定义。
相反,在一根光纤上使用两个或者四个信道有时也被称为WDM。
<WDM光传输技术简介>波分复用(WDM)是光纤通信中的一种传输技术,它利用了一根光纤可以同时传输多个不同波长的光载波的特点,把光纤可能应用的波长范围划分成若干个波段,每个波段用作一个独立的通道传输一种预定波长的光信号。
通信系统的设计不同,每个波长之间的间隔宽度也有差别,按照通道间隔差异,WDM可以细分为W-WDM、M-WDM、D-WDM。
我们可以将一根光纤看作是一个多车道的公用道路,传统的TDM 系统只不过利用了这条道路上的一条车道,而使用D-WDM技术,类似于利用公用道路上尚未使用的车道,以获取光纤中未开发的巨大传输能力。
<波分复用技术的发展>波分复用技术在光纤通信出现伊始就出现了。
从1995年开始,WDM发展进入了快车道,Lucent率先推出了8*2.5G波分复用系统,Ciena推出了16*2.5G系统。
我国已完成了4*2.5G的现场实验,8*2.5G实验系统已通过签定。
WDM发展迅速的主要原因在于:(1)光电器件的迅速发展。
(2)TDM 10Gb/s面临着电子元器件响应时间的挑战。
(3)光纤色散和偏振模色散限制了10Gb/s的传输。
90年代初,EDFA(掺铒光纤放大器)的迅速商用化解决了WDM 复用器带来的插入损耗问题。

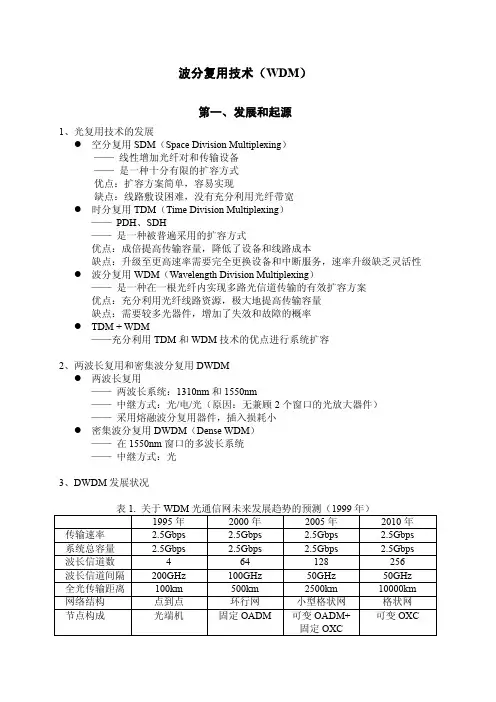

波分复用技术(WDM)第一、发展和起源1、光复用技术的发展●空分复用SDM(Space Division Multiplexing)——线性增加光纤对和传输设备——是一种十分有限的扩容方式优点:扩容方案简单,容易实现缺点:线路敷设困难,没有充分利用光纤带宽●时分复用TDM(Time Division Multiplexing)——PDH、SDH——是一种被普遍采用的扩容方式优点:成倍提高传输容量,降低了设备和线路成本缺点:升级至更高速率需要完全更换设备和中断服务,速率升级缺乏灵活性●波分复用WDM(Wavelength Division Multiplexing)——是一种在一根光纤内实现多路光信道传输的有效扩容方案优点:充分利用光纤线路资源,极大地提高传输容量缺点:需要较多光器件,增加了失效和故障的概率●TDM + WDM——充分利用TDM和WDM技术的优点进行系统扩容2、两波长复用和密集波分复用DWDM●两波长复用——两波长系统:1310nm和1550nm——中继方式:光/电/光(原因:无兼顾2个窗口的光放大器件)——采用熔融波分复用器件,插入损耗小●密集波分复用DWDM(Dense WDM)——在1550nm窗口的多波长系统——中继方式:光3、DWDM发展状况3.2 国内发展●1998年4月:清华大学、北京大学和北京邮电大学合作完成了4波长4节点的WDM 实验网● 1999年1月:武汉邮电科学研究院研制了济南—青岛8×2.5Gbps 密集型WDM系统工程第二、基本原理1、光传输波段的划分2、光波长与频率的换算λ×f = cλ——波长;f ——光波频率;c ——光在真空中的传播速度,一般采用3.0×108m/s 。
3、WDM 概念● 把不同波长的光信号复用到一根光纤中进行传输(每个波长承载一个TDM 电信号)● 目前常用的复用波长都是在C 波段范围内(1530nm~1565nm )…波长波长光 谱光 谱λ1λ2λ3λ4λ5λ6λNWDM单通道4、粗波分复用(CWDM)和密集波分复用(DWDM)●粗波分复用(Corse WDM)——通道间隔~ 20nm——复用波长范围1270nm ~ 1610nm (间隔20nm,共18个波长)——只适用于短距离、低速率的城域网●密集波分复用——通道间隔≤200GHz5、工作方式5.1 双纤单向传输⏹一根光纤只完成一个方向的光信号传输,反向光信号传输由另一根光纤来完成。
波分复用概念与其技术讲解波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器,Multiplexer)汇合在一起,并耦合到光线路的同一根光纤中进行传输的技术;在接收端,经解复用器(亦称分波器或称去复用器,Demultiplexer)将各种波长的光载波分离,然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术,称为波分复用。
通信系统的设计不同,每个波长之间的间隔宽度也有不同。
按照通道间隔的不同,WDM 可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用)。
CWDM 的信道间隔为20nm,而DWDM的信道间隔从0.2nm 到1.2nm,所以相对于DWDM,CWDM称为稀疏波分复用技术。
CWDM 和DWDM 的区别主要有二点:一是CWDM 载波通道间距较宽,因此,同一根光纤上只能复用5 到6 个左右波长的光波,“稀疏”与“密集”称谓的差别就由此而来;二是CWDM 调制激光采用非冷却激光,而DWDM采用的是冷却激光。
冷却激光采用温度调谐,非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀,因此温度调谐实现起来难度很大,成本也很高。
CWDM 避开了这一难点,因而大幅降低了成本,整个CWDM 系统成本只有DWDM 的30%。
CWDM 是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端,利用解复用器将分解后的波长分别送到不同的光纤,接到不同的接收机。
由于光波长与频率的关系:= ×。
实际上为一种频分复用,所以WDM通常也被称为光频分复用(OFDM), WDM系统的主要优点为:1.充分利用光纤的低损耗波段,大大增加光纤的传输容量,降低成本2.对革新到传输的信号的速率,格式具有透明性,有利于数字信号和模拟信号的兼容3.节省光纤和光中继器,便于对已经建成的系统进行扩容4.可以提供波长选路,使建立透明,灵活,具有高度生存性的WDM网络成为可能46.2.2 波分复用/解复用器件在整个WDM 系统中,需要使用多种波长的光信号,通常光纤的损耗随着传输距离的增长而增大。
【业界新技术】1.光波分复用系统(WDM)技术要求【RPR专栏】1.新一代光环城域网——弹性分组环2.For personal use only in study and research; not for commercial use3.4.城域网新标准:弹性分组环RPR【业界新技术】光波分复用系统(WDM)技术要求(2003-07-31 通新世界)一、引言在过去几年中,WDM技术使得光纤丰富的带宽资源得以开发利用。
然而,2.5Gbit/s 或10Gbit/s的WDM信号经过400-600km传输后,还需要进行电再生中继。
整个系统结构复杂,成本昂贵。
如何在实现全光传输的前提下,降低传输成本,延长传输距离,是一个急需解决的问题。
在超长距传输环境下,引入了许多新的技术,如采用喇曼放大器。
在传输过程中,进行波形管理、功率管理、色散管理,以及信号编码采用RZ编码和超强FEC等技术。
信号在无电中继传输的距离达到3000km,在实验室甚至达到了10000km。
鉴于国内外WDM技术发展迅速,1.6Tbit/s与800Gbit/s的WDM设备已经有商用化产品,并在干线网络上有实际应用。
为了给研制和运营部门提供技术依据,在以往WDM标准基础上,制定了《光波分复用系统(WDM)技术要求——1.6Tbit/s部分与800Gbit/s部分》。
二、光波分复用系统(WDM)技术标准介绍我国于1997年在省际干线(西安-武汉)引入第一条WDM系统(Lucent公司的8*2.5Gbit/s系统),从此揭开了WDM系统在中国大规模应用的序幕,WDM技术系列标准的研究和制定也正式开始。
1999年,我国第一个针对WDM技术的标准——《光波分复用系统总体技术要求暂行规定》(YDN120--1999)正式发布,标准中对8*2.5Gbit/sWDM系统及16*2.5Gbit/sWDM系统的技术要求进行了规范。
2000年,发布了《光波分复用系统(WDM)技术要求——32*2.5Tbit/s部分》(YD/T1060--2000)。

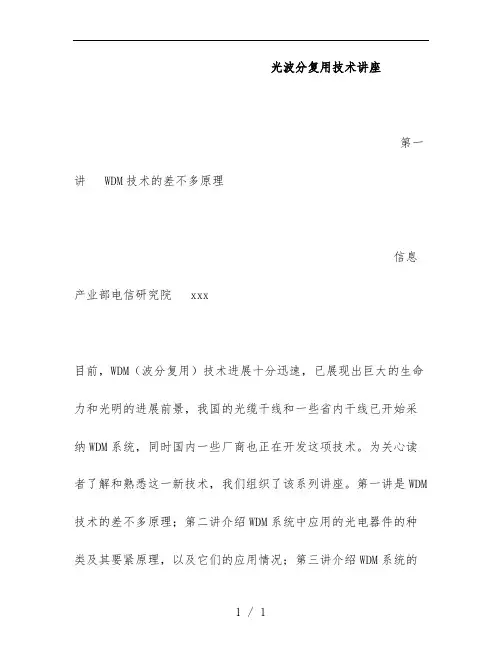

光波分复用技术讲座第一讲 WDM技术的差不多原理信息产业部电信研究院 xxx目前,WDM(波分复用)技术进展十分迅速,已展现出巨大的生命力和光明的进展前景,我国的光缆干线和一些省内干线已开始采纳WDM系统,同时国内一些厂商也正在开发这项技术。
