2019年中考物理试题分类汇编:动态电路一、填空题32。
（2019·咸宁)(8分）如图甲所示，电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。
闭合开关，滑动变阻器消耗的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。
(1）当滑动变阻器滑片从左端移至右端的过程中，电压表的示数（选填“逐渐增大”、“先增大后减小”或“逐渐减小”)；(2）结合图乙数据计算定值电阻R0的阻值;(3）当滑动变阻器两次消耗的电功率都为0.8W时，对应滑动变阻器接入电路的阻值R1和R2分别是多少?【答案】:15．(2019·岳阳)如图，电源电压恒定不变,若要灯泡L和滑动变阻器R串联，则只需要闭合开关______;闭合开关S1和S3，断开S2,将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”)。
【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联. 并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联. 并联电路各支路互不影响。
【解答】解：要使灯泡L和滑动变阻器R串联,应将灯泡L和滑动变阻器R首尾相连接到电源两端,则由图可知只要闭合S2，断开S1、S3；若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，所以当将滑片P由图中位置向右移动，灯泡L的亮度不变。
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
专题16 动态电路的分析【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。
由于涉及到多个物理量的变化，出错率较多。
【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。
2．并联电路的干路总电流等于各支路电流之和。
]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。
2．并联电路中，各支路两端的电压相等，且都等于电源电压值。
【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
【母题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【答案】D【解析】AB、由图知，定值电阻R0与热敏电阻并联，根据并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变；由题，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，由UIR=可知，通过热敏电阻的电流增大。
2019年中考物理真题分类汇编——传感器型动态电路专题1.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。
2.（2019海南，9）如图所示是某电子秤内部简化电路。
R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压3.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大4.（2019北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图5是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大5.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω6.（2019凉山州，11）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。
2019年中考物理真题分类汇编——动态电路计算专题1.（2019德州，27）如图（a）所示电路，电源电压保持不变。
小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。
如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。
R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。
红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。
（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R 2的滑片？（3）R 1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min ，可使1L 水的温度升高40℃。
则该电热水器的效率是多少？[()34.210/c J kg =⨯⋅水℃。
计算结果保留一位小数]3.（2019聊城，）如图所示，电源电压恒为12V ，小灯泡上标有“6V 3.6W “字样且灯丝电阻保持不变，当只闭合S 、S 1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A 的示数是1.8A ．求：（1）定值电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）小灯泡通电时消耗的最小电功率。
4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。
2019年中考物理试题分类汇编——传感器型动态电路专题1.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
【答案】小；大2.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。
超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V 3W”字样。
当电源电压为6V 时，灯泡(选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为A。
【答案】能 1.13.（2019昆明，15）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为R g保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。
闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。
则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。
【答案】(1). 500(2). 1404.（2019玉林，）光敏电阻的阻值随光照强度的增大而减小。
如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是A.电流表和电压表的示数均变小B.电流表和电压表的示数均变大C.电流表的示数变小，电压表的示数变大D.电流表的示数数大，电压表的示数变小【答案】C5.(2019娄底，11)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【答案】D。
2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。
闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
2019 年中考物理试题分类汇编——动向电路一、选择题1.（ 2019桂林， 12）以下图的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。
闭合开关S l，断开开关 S2，在滑动变阻器的滑片 P从 a端挪动到 b端的过程中，电压表示数变化范围是：2V-6V. 电流表示数变化范围是： 0.4A-l.2A ；闭合开关 S2，断开开关 S l，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）2.（ 2019 龙东， 15）在以下图的电路中，电源电压为4V，电流表的量程为“0～”，电压表的量程为“0～ 3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω 1A”字样。
闭合开关，在保证电路各元件安全的状况下，以下说法正确的选项是（）A．小灯泡的最小功率为B．电压表的示数范围是1～ 3VC．滑动变阻器接入电路中的阻值范围是4～ 12ΩD ．电路总功率变化范围1～ 2W3.（ 2019 荆州，24）以下图电路，电源电压不变，闭合开关S，当滑片P 置于滑动变阻器 R2 的最右端 B 处时，电压表的示数为4V，定值电阻R1 的功率为；当滑片P 置于滑动变阻器R2 的中点时，电压表的示数变化了1V．以下结果正确的选项是（）A.电源电压为8V1的阻值为20ΩC.电路前后电流之比为1： 3D.电路总功率变化了4.(2019 荆门， 25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清表记。
滑动变阻器滑片从左端M 滑到右端N 的过程中，滑动变阻器的电功率P 随PN 间电阻R 变化的关系如图乙所示，此中滑动变阻器阻值取2Ω和 8Ω时电功率同样，则以下说法正确的有①定值电阻R2＝4Ω②电源的电压为6V③电压表的最大示数为④滑动变阻器的最大电功率为A．①②③B．②③④5.. (2019 衡阳， 18)以下图，电源电压不变，C．①②④ D ．①③④R1是定值电阻，闭合开关，将滑动变阻器R2的滑片渐渐从 a 端滑到 b 端，电流表示数为I ，电压表示数为U，电路耗费的总功率为P，以下能正确反应两个物理量之间关系的图象是6.（ 2019 长沙， 11）如图是小海设计的温度丈量仪的电路，R1是定值电阻， R2是阻值随温度高升而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V 1的示数增大C．电压表V2的示数增大 D ．电压表V 2的示数减小7.（ 2019 宿迁， 10）以下图，电源电压6V保持不变，定值电阻R1标有“10ΩA”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～A，电压表量程为0～ 3V，闭合开关 S，以下做法可以保证电路安全的是（）A.电路中电流不超出B.R1 两头电压不超出3VC.滑动变阻器连入电路的阻值在10--20Ω范围内变化D.电路的总功率在 1.8--3W 范围内变化二、填空题1. (2019 衡阳， 22)以下图， R 为定值电阻、 R’为滑动变阻器，闭合开关S，将滑动变阻器的滑片从 a 端渐渐滑动到 b 端，发现○V1表示数从2V 变化到 6V ，而○V2 表示数从4V 变化到0，则电流表示数从0. 2A 变化到 ____A ， R＝ ___Ω2.（ 2019 龙东， 23）以下图为巨磁电阻特征原理表示图，图中四周磁场强度的加强而减小），闭合开关S1和 S2后，电磁铁左边为GMR 是巨磁电阻（阻值随极（填““N ”或““ S”），当滑片P 向右挪动时，小灯泡的亮度将（填“变亮” 、“变暗”或“不变” ）。

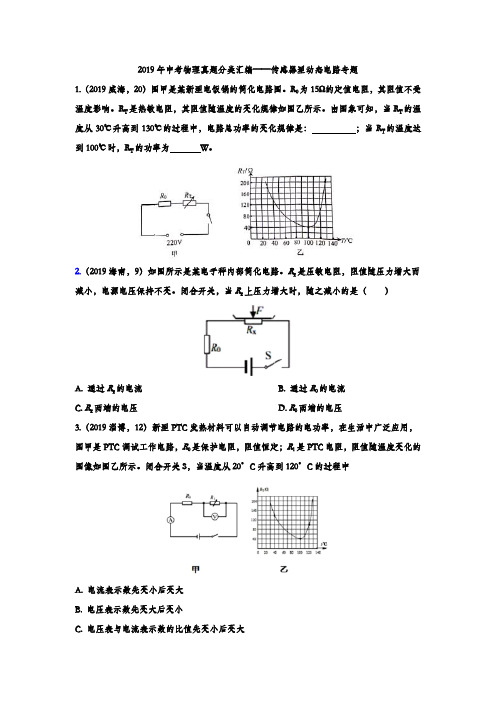

2019 年中考物理真题分类汇编——传感器型动态电路专题1.（2019 威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当 R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当 R T的温度达到100℃时，R T的功率为W。
2.（2019 海南，9）如图所示是某电子秤内部简化电路。
R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压3.（2019 淄博，12）新型 PTC 发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是 PTC 电阻，阻值随温度变化的图像如图乙所示。
闭合开关 S，当温度从20°C升高到120°C的过程中A.电流表示数先变小后变大B.电压表示数先变大后变小C.电压表与电流表示数的比值先变小后变大D.保护电阻消耗的功率先变小后变大4.（2019 北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图5 是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R 附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大5.（2019 泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为 6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A.电流表示数变大，R0 两端的电压变大B.电压表示数与电流表示数的比值不变C.通过 R0 的最大电流为 0.24AD.R0 在电路中的最小电阻值为15Ω6.（2019 凉山州，11）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007 年诺贝尔物理学奖。
巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR 是巨磁电阻，闭合 S1、S2并使滑片P 向左滑动，则（）A．电流表示数增大，电压表示数减小，小灯泡变亮B．电流表示数增大，电压表示数增大，小灯泡变亮C．电流表示数减小，电压表示数减小，小灯泡变暗D．电流表示数减小，电压表示数增大，小灯泡变暗7.（2019 北海，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
如图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R 附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大8.（2019 南京，30）在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路如图所示，电源电压恒为 18V，电阻箱最大阻值为999.9Ω．报警器（电阻不计）通过的电流达到或超过 10mA 会报警，超过 20mA 会损坏。
压敏电阻 Rx 在压力不超过 800N 的前提下，其阻值随压力 F 的变化规律如下表所示。
（1）为不损坏元件，报警电路允许消耗的最大功率是多少？（2）在压敏电阻 Rx 所受压力不超过 800N 的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？（3）现要求压敏电阻受到的压力达到或超过 200N 时，电路报警按照下列步骤调试此报警电路：①电路接通前，滑动变阻器滑片 P 置于 b 端；根据实验要求，应将电阻箱调到一定的阻值，这一阻值为Ω；②将开关向端（填数字）闭合，调节，直至；③保持，将开关向另一端闭合，报警电路即可正常使用。
（4）对（3）中已调试好的报警电路，现要求压敏电阻受到的压力达到或超过 700N 时，电路报警，若电源电压可调，其它条件不变，则将电源电压调为V 即可。
9.（2019 山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R 的阻值随压力增大而增大，滑片 P 随身高增高而上滑。
下列分析正确的是（）A．身高越高电压表示数越大B．身高越高通过 R0的电流越小C．体重越大电流表示数越大D．体重越大电路消耗总功率越大10.（2019 鸡西，23）如图所示为巨磁电阻特性原理示意图，图中GMR 是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为极（填““N” 或““S”），当滑片P向右移动时，小灯泡的亮度将（填“变亮”、“变暗”或“不变”）。
11.（2019 长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当 R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表 V2的示数增大D．电压表V2的示数减小12.（2019 龙东，23）如图所示为巨磁电阻特性原理示意图，图中GMR 是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为极（填““N” 或““S”），当滑片P向右移动时，小灯泡的亮度将（填“变亮”、“变暗”或“不变”）。
13.（2019 咸宁，29）热敏电阻用来测量温度的变化,灵敏度较高。
某实验小组利用热敏电阻将一电流表改装为温度计,实验电路如图所示。
实验室提供的实验器材有:电流表(量程为 06A), 学生电源输出电压恒为 24V),滑动变阻器 R1(最大阻值为10Ω),滑动变阻器 R2(最大阻值为50Ω), 单刀双掷开关,用防水绝缘材料包裹的热敏电阻 R T,导线若干。
已知该热敏电阻的阻值与摄氏温度 t 的关系为 R T=2t-10(Ω),实验步骤如下:a.按照电路图连接好实验器材;b.为不烧坏电流表,将滑动变阻器的滑片 P 调节到 a 端;然后将单刀双掷开关掷于 c 端,调节滑片 P,使电流表指针指在满刻线位置,并在以后的操作中使滑片 P 位置不变;c.将单刀双掷开关掷于 d 端,根据热敏电阻的阻值随温度变化的关系,计算出电流表刻度盘各个电流值对应的温度值,重新标注刻度盘,改装成温度计;d.在容器中倒入适量的热水,随着热水温度的下降,读岀对应的温度值。
(1)根据实验要求,电路中的滑动变阻器应选(选填“R1”或“R2”)。
(2)该温度计能够测量的温度不能低于℃;当电流表示数为 0.24A 时,对应的温度值为℃;热水温度 t 与电流 I 之间的函数关系式为 t= (℃)。
(3)改装后的刻度盘的特点是低温刻度在刻度盘的(选填“左”或“右”)侧。
14.（2019 烟台，27）某家用电热水器，其工作模式和相关参数如下表。
如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。
R0、R1为电热丝，R2为滑动变阻器，R 为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。
红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。
（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻 R2的滑片？（3）R1工作时的电阻是多大？（4）电热水器处于加热状态时，工作 4.2min，可使 1L 水的温度升高40℃。
则该电热水器的效率是多少？[ c水= 4.2 ⨯103 J / (kg ⋅℃)。
计算结果保留一位小数]15.（2019 北部湾，30）图甲是温度自动报警器。
控制电路中，电源电压 U 控=5V，热敏电阻 R2的阻值与温度的关系如图乙所示；工作电路中，灯泡L 标有“9V 0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4=10Ω。
在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关 S1和 S2，灯泡 L 恰好正常发光，此时 R0的电功率为 P0；将 R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触；调节 R3的滑片，当 R3与R4的电压之比 U3：U4=4:1 时，电子嗡鸣器恰好能发声，此时 R0的电功率为P0'，P0': P0 = 4 : 9 。
已知电源电压、灯丝电阻都不变，线圈电阻忽略不计。
求：（1）灯泡 L 的额定功率；（2）当衔铁刚好被吸下时，控制电路的电流；（3）将报警温度设为50℃时，R1接入电路的阻值；（4）工作电路的电源电压 U x。
16.（2019 内江，26）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。
工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R 为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻 R0为10Ω．当控制电路的电流达到0.04A 时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A 时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器 R 为390Ω时，恒温箱内可获得的最高温度为 150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？17．（2019西宁，29）一个有加热和保温两种状态的微型电热水器，内部简化电路如图18所示，它由控制电路和工作电路两部分组成，其中R0为热敏电阻，它的阻值随温度的升高而减小，开关 S0和 S 都闭合时，电热水器开始加热，当电热水器中水的温度达到 50℃时，电磁铁才会把衔铁吸下，使B、C 两个触点接通，电热水器处于保温状态。
已知R1＝44Ω，R2＝2156Ω．求：（1）将电热水器水箱中 2.2kg 的水从 15℃加热到 45℃，水吸收的热量【c 水＝4.2×103J/（kg•℃）】（2）电热水器处于加热状态时工作电路的功率。
（3）将 2.2kg 的水从 15℃加热到 45℃，需要通电 5min，电热水器的加热效率为多少？（4）当温度达到 50℃后，通电 10min，R2产生的热量。
18.（2019 北海，31）图甲是温度自动报警器。
控制电路中，电源电压 U＝5V，热敏电阻 R2 的阻值与温度的关系如图乙所示：工作电路中，灯泡 L 标有“9V0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值 R4＝10Ω，在 R2温度为20℃的情况下，小明依次进行如下操作：闭合开关 S1和 S2，灯泡 L 恰好正常发光，此时 R0的电功率为 P0；将 R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触：调节R3的滑片，当 R3与R4的电压之比 U3：U4＝4：1 时，电子嗡鸣器恰好能发声，此时 R0 的电功率为P0′，P0′：P0＝4：9，已知电源电压，灯丝电阻都不变，线圈电阻忽略不计，求：（1）灯泡 L 的额定功率；（2）当衔铁刚好被吸下时，控制电路的电流；（3）将报警温度设为50℃时，R1接入电路的阻值；（4）工作电路的电源电压 U x。
