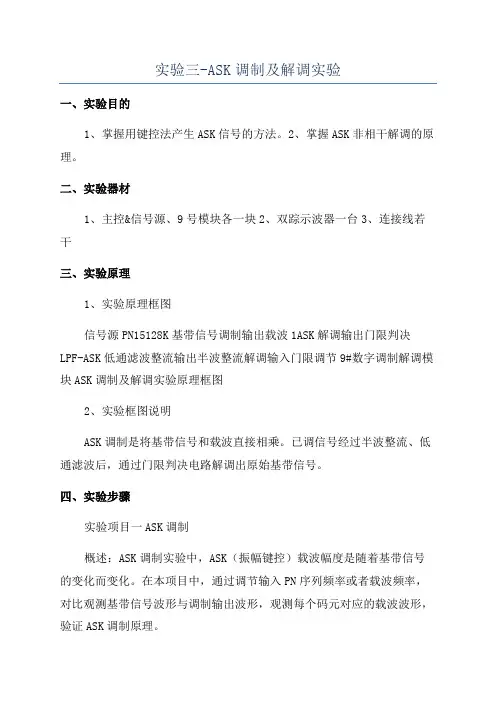

实验三-ASK调制及解调实验一、实验目的1、掌握用键控法产生ASK信号的方法。
2、掌握ASK非相干解调的原理。
二、实验器材1、主控&信号源、9号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图信号源PN15128K基带信号调制输出载波1ASK解调输出门限判决LPF-ASK低通滤波整流输出半波整流解调输入门限调节9#数字调制解调模块ASK调制及解调实验原理框图2、实验框图说明ASK调制是将基带信号和载波直接相乘。
已调信号经过半波整流、低通滤波后，通过门限判决电路解调出原始基带信号。
四、实验步骤实验项目一ASK调制概述：ASK调制实验中，ASK（振幅键控）载波幅度是随着基带信号的变化而变化。
在本项目中，通过调节输入PN序列频率或者载波频率，对比观测基带信号波形与调制输出波形，观测每个码元对应的载波波形，验证ASK调制原理。
1、关电，按表格所示进行连线。
源端口信号源：PN信号源：128KHz目的端口连线说明模块9：TH1(基带信号)调制信号输入模块9：TH14(载波1)载波输入模块9：TH4(调制输出)模块9：TH7(解调输入)解调信号输入2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【ASK数字调制解调】。
将9号模块的S1拨为0000。
3、此时系统初始状态为：PN序列输出频率32KHz，调节128KHz载波信号峰峰值为3V。
4、实验操作及波形观测。
（1）分别观测调制输入和调制输出信号：以9号模块TH1为触发，用示波器同时观测9号模块TH1和TH4，验证ASK调制原理。
（2）将PN序列输出频率改为64KHz，观察载波个数是否发生变化。
实验项目二ASK解调概述：实验中通过对比观测调制输入与解调输出，观察波形是否有延时现象，并验证ASK解调原理。
观测解调输出的中间观测点，如：TP4（整流输出），TP5（LPF-ASK），深入理解ASK解调过程。
1、保持实验项目一中的连线及初始状态。
ask调制与解调实验报告ASK调制与解调实验报告一、引言调制与解调是通信领域中非常重要的技术手段之一。
本实验旨在通过实际操作，探索并理解ASK调制与解调的原理和实现方法。
二、实验目的1. 理解ASK调制与解调的基本原理；2. 掌握ASK调制与解调的实验操作方法；3. 分析ASK调制与解调的优缺点及应用领域。
三、实验原理ASK（Amplitude Shift Keying）调制是一种基于信号幅度变化的数字调制技术。
在ASK调制中，将数字信号的高低电平分别对应于载波信号的高低幅度，从而实现数字信息的传输。
解调过程则是将调制信号恢复为原始的数字信号。
四、实验步骤1. 搭建ASK调制电路：将数字信号源与载波信号源连接至调制器，调制器输出ASK调制信号。
2. 搭建ASK解调电路：将ASK调制信号与载波信号输入解调器，解调器输出解调信号。
3. 连接示波器：将ASK调制信号和解调信号分别连接至示波器，观察波形变化。
4. 调整参数：根据实验要求，调整数字信号源的频率和幅度，观察ASK调制信号和解调信号的变化。
五、实验结果与分析1. 观察ASK调制信号的波形：通过示波器显示的波形图，我们可以清晰地看到数字信号的高低电平对应于载波信号的高低幅度。
这种幅度变化的方式可以有效地传输数字信息。
2. 观察ASK解调信号的波形：解调器将ASK调制信号恢复为原始的数字信号，解调信号的波形应与数字信号源的波形一致。
通过比较两者的波形图，可以验证解调的准确性。
3. 分析ASK调制与解调的优缺点：ASK调制与解调的优点是实现简单，传输效率高。
然而，由于ASK调制信号的幅度变化较大，容易受到噪声的干扰，因此抗干扰性较差。
4. 应用领域：ASK调制与解调广泛应用于短距离通信系统中，如遥控器、无线门铃等。
在这些应用中，传输距离相对较短，抗干扰性要求不高，因此ASK调制与解调是一种经济实用的选择。
六、实验总结通过本次实验，我们深入了解了ASK调制与解调的原理和实现方法。
2ASK调制与解调一、实验目的：（1）掌握2ASK的调制与解调原理。
（2）学会运用Matlab编写2ASK调制程序。
（3）会画出原信号和调制信号的波形图。
（4）掌握数字通信的2ASK调制方式。
二、实验原理分析1、二进制振幅键控（2ASK）频移键控是利用载波的幅度变化来传递数字信息，而其频率和初始相位保持不变。
在2ASK中，载波的幅度只有两种变化状态，分别对应二进制信息“0”或“1”。
二进制振幅键控的表达式为：s(t) = A(t)cos(w+θ) 0＜t≤T式中，w0=2πf为载波的角频率；A(t)是随基带调制信号变化的时变振幅，即A(t) =⎩⎨⎧A典型波形如图1所示：图12ASK信号的产生方法通常有两种：相乘法和开关法，相应的调制器如图2。
图2（a）就是一般的模拟幅度调制的方法，用乘法器实现；图2（b）是一种数字键控法，其中的开关电路受s(t)控制。
在接收端，2ASK有两种基本的解调方法：非相干解调（包络检波法）和相干解调（同步检测法），相应的接收系统方框图如图：三、附录2ASK调制matlab程序：clear all;close all;clc;max = 8;s=[1 1 0 1 1 0 1 0];cp=[];fs=100;fc=1;t1=(0:1/fs:8);f=1;%载波频率tc=0:2*pi/99:2*pi;nsamp = 100;cm=[];mod=[];for n=1:length(s);if s(n)==0;m=zeros(1,nsamp);b=zeros(1,nsamp);else s(n)==1;m=ones(1,nsamp);b=ones(1,nsamp);endc = sin(f*tc);cm=[cm m];cp = [cp b];mod=[mod c];endtiaozhiqian=sin(2*pi*t1*fc);tiaozhi=cm.*mod;%2ASK调制t = linspace(0,length(s),length(s)*nsamp); figure;subplot(3,1,2);plot(t,cp);grid on;axis([0 length(s) -0.1 1.1]);title('二进制信号序列');subplot(3,1,1);plot(t1,tiaozhiqian);grid on;%axis([0 length(s) -1.1 1.1]);title('未调制信号');subplot(3,1,3);plot(t,tiaozhi);grid on;axis([0 length(s) -1.1 1.1]);title('2ASK调制信号');图1 2ASK调制2ASK解调matlab程序：%加性高斯白噪声信道tz=awgn(tiaoz,10);%信号tiaoz中加入白噪声，信噪比为SNR=10dB figure;subplot(2,1,1);plot(t,tz);grid onaxis([0 length(s) -1.5 1.5]);title('通过高斯白噪声信道后的信号');jiet = mod.*tz;%相干解调subplot(2,1,2);plot(t,jiet);grid onaxis([0 length(s) -1.5 1.5]);title('乘以相干载波后的信号波形')图2 2ASK解调六、总结与心得体会通过实验，基本掌握了MATLAB的基本功能和使用方法，对数字基带传输系统有了一定的了解，加深了对2ASK的调制原理的认识，理解了如何对他进行调制，通过使用MATLAB仿真，对个调制和解调电路中各元件的特性有了较为全面的理解。
实验三 ASK调制解调一、实验目的1．掌握ASK调制器的工作原理及性能测试；2．学习基于软件无线电技术实现ASK调制、解调的实现方法。
二、实验仪器1．RZ9681实验平台2．实验模块：●主控模块●基带信号产生与码型变换模块-A2●信道编码与频带调制模块-A4●纠错译码与频带解调模块-A53．信号连接线4．100M四通道示波器三、实验原理3.1调制与解调数字信号的传输方式分为基带传输和带通传输。
然而，实际中的大多数信道（如无线信道）因具有带通特性而不能直接传送基带信号，这是因为数字基带信号往往具有丰富的低频分量。
为了使数字信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。
这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号（已调信号）的过程称为数字调制（digital modulation）。
在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调（digital demodulation）。
通常把包括调制和解调过程的数字传输系统叫做数字频带传输系统。
数字信息有二进制和多进制之分，因此，数字调制可分为二进制调制和多进制调制。
在二进制调制中，信号参量只有两种可能的取值；而在多进制调制中，信号参量可能有M（M>2）种取值。
本章主要讨论二进制数字调制系统的原理。
3.2 2ASK调制振幅键控（Amplitude Shift Keying，ASK）是利用载波的幅度变化来传递数字信号，而其频率和初始相位保持不变。
在2ASK中，载波的幅度只有两种变换状态，分别对应二进制信息“0”或“1”。
2ASK信号的产生方法通常有两种：数字键控法和模拟相乘法。
实验中采用了数字键控法，并且采用了最新的软件无线电技术。
结合可编程逻辑器件和D/A转换器件的软件无线电结构模式，由于调制算法采用了可编程的逻辑器件完成，因此该模块不仅可以完成ASK，FSK 调制，还可以完成PSK，DPSK，QPSK，OQPSK等调制方式。
实验 8 ASK 调制解调一、实验目的1.掌握 ASK 调制器的工作原理及性能测试；2.掌握 ASK 包络检波法解调原理；3.学习基于软件无线电技术实现 ASK 调制、解调的实现方法。
二、实验原理1.调制与解调数字信号的传输方式分为基带传输和带通传输。
然而，实际中的大多数信道（如无线信道）因具有带通特性而不能直接传送基带信号，这是因为数字基带信号往往具有丰富的低频分量。
为了使数字信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。
这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号（已调信号）的过程称为数字调制（digital modulation ）。
在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调（ digital demodulation ）。
通常把包括调制和解调过程的数字传输系统叫做数字频带传输系统。
数字信息有二进制和多进制之分，因此，数字调制可分为二进制调制和多进制调制。
在二进制调制中，信号参量只有两种可能的取值；而在多进制调制中，信号参量可能有 M（ M>2 ）种取值。
本章主要讨论二进制数字调制系统的原理。
2.2ASK 调制振幅键控（Amplitude Shift Keying ，ASK）是利用载波的幅度变化来传递数字信号，而其频率和初始相位保持不变。
在 2ASK 中，载波的幅度只有两种变换状态，分别对应二进制信息“ 0”或“ 1”。
2ASK信号的产生方法通常有两种：数字键控法和模拟相乘法。
实验中采用了数字键控法，并且采用了最新的软件无线电技术。
结合可编程逻辑器件和D/A 转换器件的软件无线电结构模式，由于调制算法采用了可编程的逻辑器件完成，因此该模块不仅可以完成ASK，FSK 调制，还可以完成 PSK， DPSK， QPSK， OQPSK等调制方式。
不仅如此，由于该模块具备可编程的特性，学生还可以基于该模块进行二次开发，掌握调制解调的算法过程。
基于FPGA的ASK调制解调器设计与实现近年来，随着无线通信技术的迅猛发展，ASK调制解调器作为无线通信系统的重要组成部分，得到了广泛应用。
本文将介绍一种基于FPGA的ASK调制解调器的设计与实现，旨在为读者提供一种可行的设计思路和实际操作方法。
一、引言在无线通信系统中，ASK调制解调器的作用是将数字信号转换为模拟信号进行传输，并将接收到的模拟信号转换为数字信号进行处理。
FPGA（Field-Programmable Gate Array，现场可编程门阵列）作为一种灵活可重构的集成电路，具有高度集成度、高性能和可编程性的特点，因此被广泛应用于无线通信系统中各种调制解调器的设计与实现。
二、设计思路基于FPGA的ASK调制解调器主要包括两个功能模块，分别为ASK调制模块和ASK解调模块。
其中，ASK调制模块负责将数字信号转换为ASK调制信号进行传输，而ASK解调模块则负责将接收到的ASK调制信号进行解调，还原为数字信号进一步处理。
三、ASK调制模块设计ASK调制模块的设计主要包括数字信号生成、载波信号生成和ASK调制信号合成三个子模块。
1. 数字信号生成在数字信号生成模块中，我们可以根据实际需求，采用VerilogHDL等硬件描述语言来描述数字信号的生成过程，通过逻辑运算和状态切换等方式生成需要传输的数字信号。
2. 载波信号生成载波信号生成模块是ASK调制的关键环节，可以采用时钟信号和正弦函数生成器相结合的方式实现。
通过控制正弦函数的频率和振幅，可以生成符合ASK调制要求的载波信号。
3. ASK调制信号合成将数字信号和载波信号进行合成，生成ASK调制信号。
可以通过乘法运算实现，即将数字信号与载波信号相乘，得到ASK调制信号。
四、ASK解调模块设计ASK解调模块的设计主要包括ASK解调信号提取和数字信号还原两个子模块。
1. ASK解调信号提取在ASK解调信号提取模块中，首先需要对接收到的调制信号进行滤波，以去除噪声和其他干扰。
ASK调制与解调电路设计及仿真在通信系统中，调制和解调电路是至关重要的组成部分。
调制是将信息信号转换成适合在通信信道中传输的信号的过程，而解调则是将传输过来的信号恢复成原始信号的过程。
下面将详细介绍调制与解调电路的设计及仿真。
1.调制电路设计和仿真:调制电路的设计目标是将原始信息信号转换成适合在通信信道中传输的信号。
常见的调制方式包括频率调制（FM）、相位调制（PM）和振幅调制（AM）。
调制电路的设计应考虑如下因素：(1)信号源：需确定原始信息信号的频率范围、幅度以及波形特征。
(2)载波信号源：选择适合的载波频率和波形。
(3)调制电路：根据调制方式选取合适的调制电路，如较简单的RC电路或相移电路等。
(4)调制参数调整：通过改变调制电路的参数，可以对调制信号的频率、相位和幅度进行调节。
(5) 仿真验证：利用电路仿真软件（如Multisim、LTspice等）对设计的调制电路进行仿真、调试和验证。
2.解调电路设计和仿真:解调电路的设计目标是将经过调制的信号恢复成原始信息信号。
解调电路的设计应考虑如下因素：(1)调制方式和参数：了解调制信号的调制方式和参数，确定解调电路的工作方式。
(2)解调电路选型：选择合适的解调电路，如包络检波电路、鉴频器等。
(3)解调参数调整：通过调整解调电路的参数，对解调信号的频率、相位和幅度进行调节。
(4)仿真验证：利用电路仿真软件对设计的解调电路进行仿真、调试和验证。
(5)信号恢复质量评估：通过仿真结果评估解调电路对原始信息信号的恢复质量，包括信噪比、失真度等。
3.综合设计和仿真:在设计调制和解调电路时，需要充分考虑信号传输的特性、噪声干扰、抗干扰性能等因素。
通过电路仿真软件，可以进行综合设计和仿真，优化调制和解调电路的性能。
此外，还可考虑以下因素：(1)双向通信：在调制和解调电路设计中，需要考虑双向通信的情况，即在同一通信链路上实现信号的传输和接收。
(2)多路复用：有时需要将多个信号在同一通信信道中传输，此时需要设计相应的多路复用电路，实现信号的分离和恢复。
西南科技大学课程设计报告课程名称：高频电子线路课程设计设计名称：无线温度传输系统的设计与制作姓名：林晓强桑朝春王圆圆学号: 512014(1478/2269/0373)班级：电子卓越1401班指导教师：魏东梅李艳胥磊起止日期：12月5日——12月22日西南科技大学信息工程学院制课 程 设 计 任 务 书学生班级： 电子卓越1401班 学生姓名： 王圆圆 学号： 5120140373 学生班级： 电子卓越1401班 学生姓名： 林晓强 学号： 5120141478 学生班级： 电子卓越1401班 学生姓名： 桑朝春 学号： 5120142269 设计名称： 无线温度传输系统的设计与制作起止日期： 12月5日——12月22日 指导教师： 魏东梅 李艳 胥磊设计要求：题目3：无线温度传输系统的设计与制作 (一共3个小题， 3个同学一组）设计一温度信号的无线传输系统，系统的基本结构如图1所示。
载波调制高频 功率放大器发射天线 单片机 温度传感器(a) 无线发射系统键盘温度显示解调单片机接收天线 （b ）无线接收系统小信号调谐放大温度显示键盘该系统的电阻为50欧姆时，输出功率大于20mW ；采用大信号峰值包络检波电路；接收距离大于10厘米；温度信号通过单片机控制显示，采用ASK 调制方式，在接收端通过单片机控制，在液晶显示器上显示原温度信息。
（c ）载波频率为8 MHz.课程设计学生日志时间设计内容12.05-12.08 查阅资料，确定方案12..09-12.10 设计总体方案12.11-12.13 仿真载波产生电路并制作腐蚀板，调试电路输出稳定的8MH正弦信号12.14-12.15 查阅资料，整理2ASK调制电路的实现方法，绘制PCB12.16-12.17 设计调试温度采集、调制、解调部分的代码，测试信号发射端电路12.18-12.19 按最初的设计思路制作接收端电路并调试改正，发现问题后应用新的改进电路实现了设计目标12.20 接上天线，调试整体电路，实现设计功能12.21 撰写设计报告，进行测试分析12.22 尝试将所有模块搭建在一块PCB板上12.23 答辩课程设计考勤表周星期一星期二星期三星期四星期五课程设计评语表指导教师评语：成绩：指导教师：年月日无线温度传输系统的设计与制作一、 设计目的和意义21世纪的今天，科学技术的发展日新月异，同时也带动了测量技术的发展。
温度是工业、农业生产中常见的和最基本的参数之一。
在一些特定温度监测环境下，测点距离远，需要采用无线方式对温度数据进行采集。
本设计是以飞思卡尔K60单片机为控制核心设计的使用温湿度传感器DS18B20进行温度采集的无线传输系统。
控制器通过温度传感器实时监测温度变化，并在OLED 上显示温度的变化，设计的主要步奏是：通过ASK 调制将采集到的温度信号调制到高频，经过高频放大电路后利用自制天线进行信号的无线发射和接收，接收端进行小信号放大、包络检波，得到调制信号再使用单片机读取传输过来的温度信号并利用OLED 显示。
设计利用无线传输原理搭建了无线温度传输的一个简易系统，该技术的研究避免了远距离布线所带来的施工困难、成本高的缺点。
与传统的温度检测相比，可省去人工现场抄表的麻烦，具有读数方便、测温准确、测温范围广，测量距离远等优势。
无线温度测量技术是一项很实用也很重要的技术，值得去研究掌握。
它的应用领域也相当广泛，可以应用到消防电气的非破坏性温度检测，电力、电讯设备的过热故障预知检测，空调系统的温度检测，各类运输工具组件的过热检测，医疗与健康诊断的温度测试，化工、机械等设备温度过热检测，前景十分可观。
二、 设计原理 2.1 系统总体方案无线温度传输系统包含了无线发射和无线接收模块，在设计制作过程中我们采用了直径约为0.1cm,长度为80cm 的两根铜线作为收发天线。
图1 系统总体设计框图温度传感器DHT11载波8MHz 单片机OLED 显示（温度）2ASK 调制高频功率放大小信号调谐放大10cm 以上2ASK 解调单片机OLED 显示（温度）2.2 2ASK 信号发射端设计在现代的无线通信系统中，需要在特定的频率上实现通讯。
一般采用这样的方式：本振信号通过振荡器产生，其产生的正弦波与低电平信号通过模拟开关合成之后，通过高频功率放大器辐射到空中。
2.2.1 载波信号题目要求载波频率fc 为8MHz 。
采用石英谐振器作为选频网络构成晶体振荡器其频率稳定度较高，查阅资料和实验证实，并联型石英振荡器频率稳定性会比较高。
考虑到后级电路对本振信号的阻抗，于是在振荡器末端添加一级射极跟随器，保证信号的稳定性和幅值不受影响。
图2 本振电路仿真2.2.2 ASK 调制调制信号为二进制数字信号时，这种调制称为二进制数字调制。
在2ASK 调制中，载波的幅度只有两种变化状态，即利用数字信息“0”或“1”的基带矩形脉冲去键控一个连续的载波，使载波时断时续的输出。
有载波输出时表示“1”，无载波输出时表示发送“0”。
2ASK 信号可表示为tt b t e c ωcos 0）（）（= （2-1）式中，c ω为载波角频率，是（他）为单极性NRZ 矩形脉冲序列）（）（b a n nT t g a t b -=∑ （2-2）其中，g(t)是持续时间为bT 、高度为的矩形脉冲，常称为门函数；na 为二进制数字，当C1100µFC20.1µFL1100µHL2100µHR120kΩKey=A25 %Q12N3393C40.1µFR24.7kΩR31KΩC5680pFC668pFC820pFX1HC-49/U_7MHzV112VC30.1µFR44.7kΩR51KΩR620kΩKey=A25 %C70.1µFC9100µF VCC12VQ22N3393R71KΩC100.1µFXSC1A BExt Trig++__+_1=n a ，出现概率为P ；当0=n a ，出现概率为（1-P ）。
2ASK 信号的产生方法（调制方法）有两种，如图1-1所示。
图a)一般的模拟幅度调制方法，不过这里的b(t)由公式（1-1）规定；图b)是一种键控方法，这里的开关电路受b(t)控制。
二进制幅度键控信号，由于一个信号状态始终为0，相当于处于断开状态，故又称为通断键控信号（OOK 信号）。
a ）b ）图3 2ASK 信号的产生方法基于成本考虑，本设计调制部分选用键控法实现，总体设计方案如下图所示。
图4 2ASK 键控法调制框图模拟开关在电路中起接通载波信号或选通地信号的作用。
2.2.3 高频功率放大器与发射机在设计高频功率放大器时，我们知道通常是用丙类放大器作为发射级末端功放，但是载波幅度不足以驱动丙类放大器工作，于是在丙类放大器之前在加一级甲类放大器驱动丙类放大器，最后方便信号有效辐射到空中。
图5 高频功率放大器模块LC 振荡器模拟 双向开关2ASK 信号 缓冲放大器载波 缓冲放大器数字基带信号b (t )输载波发生器用b (t )控制电路 开关电路S 2ASK (t )Kcos ωc t S 2ASK (t )(b)2.3 接收端设计2.3.1 小信号放大采用基极分压偏置电路的共集放大电路，信号从基极输入，发射极输出，原理图中为输入的耦合电容。
三极管可以通过控制基极的电流来制集电极的电流，来达到放大的目的。
带通滤波器是一个允许特定频段的波通过同时屏蔽其他频段的设备。
本设计电路的带通滤波器是利用LC谐振电路，该电路是带放大器的有源滤波电路。
LC谐振电路能够起到滤除不需要的杂波、谐波，选出需要的频率的作用。
2.3.2 ASK解调2ASK信号解调的常用方法主要有两种：包络检波法和相干检测法。
包络检波法的原理如图8所示。
带通滤波器恰好使2ASK信号完整的通过，经包络检测后，输出其包络。
低通滤波器的作用是滤除高频杂波，使基带信号（包络）通过。
使用两路包络检波电流，然后一路分压之后与另外一路比较，如果是2ASK信号的“1”信号过来，那么运算放大器就输出高电平，如果是2ASK信号的“0”信号过来，那么两路都是0信号，则运算放大器输出低电平，最后电平信号输入单片机，进行信息解码，即可恢复出数字序列。
2ASK信号选频滤波包络提取比较器选频滤波包络提取分压图62ASK信号的包络解调2.4 信号采集与信号处理在本设计中，使用温度传感器采集温度信号，信号传回单片机，温度信号在单片机内转化为固定周期、一定占空比的方波信号，然后控制模拟开关的选通脚，从而合成2ASK调制信号，然后经过发射、接受、解调还原方波信号，使用单片机采集运算放大器的输出端的电平脉冲宽度，解码出温度信息，通过OLED显示出来。
2.4.1 温度采集DS18B20是常用的温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点,传回信号是AD信号，使用单片机的AD口就能采集到温度信号，方便快捷。
图7 DS18B20温度传感器2.4.2 模拟开关本设计使用ADG608模拟开关芯片，ADG是8通道双向开关，可通交流信号，通过位选端选定通路，.在本设计中，我们只用到1、2两个通道，1通道接本振信号，2通道接地处理，我们使用单片机分时选通这两个端口，就能产生2ASK调制信号。
图8 ADG608模拟开关引脚功能图A0、A1、A2 位选端EN使能端Vss负压V DD正压S1、S2、S3、S4、S5、S6 、S7 、S8 输入端D输出端表1 ADG608模拟开关引脚功能表三、详细设计步骤3.1 发射端方案3.1.1 载波产生电路载波频率fc为8MHz。
采用石英谐振器作为选频网络构成晶体振荡器其频率稳定度较高，查阅资料和实验证实，并联型石英振荡器频率稳定性会比较高。
考虑到后级电路对本振信号的阻抗，于是在振荡器末端添加一级射极跟随器，保证信号的稳定性和幅值不受影响。
图98MHz本振产生电路3.1.2 2ASK调制电路ADG608芯片使用方法简单，没有使用乘法器需要太多的外围电路，由单片机直接控制位选端，精度也更高。
设计中是正弦信号，则需要一个负压芯片，我们是ICL7660芯片，输入电压区间为1.5V-12V，输出负电源电压，效率高达98%，只需要滤波电路，运用简单，由此构成调制电路，产生2ASK信号。
图10 2ASK调制电路3.1.2 高频放大电路晶体三极管Q1为甲类功率放大器，其集电极负载为LC选频谐振回路，谐振频率为8MHz，电位器R5和R7可调节甲类功率放大器的偏置电压，以获得较宽的动态范围；晶体三极管Q2为典型的丙类高频功率放大器，其基级无直流偏置电压。
只有在载波的正半周且幅度足够大时才能使功率管导通，其集电极负载为LC选频谐振回路，谐振在载波频率以选出基波，因此可获得较大的功率输出。
