大功率半导体激光器加速寿命测试方法0 前言大功率半导体激光器的应用领域越来越广泛，其可靠性非常重要，且寿命是衡量可靠性的重要指标之一。
然而，大功率激光器的工作寿命还没有一个国际标准定义，也没有标准的加速检测方法。
大量长寿命的无Al激光器的高温加速老化寿命试验也是在假定了激活能的基础上进行的，这样进行试验由于不知道不确定失效的机理，得到的寿命数据也是不能令人信服的。
本文基于加速寿命试验的基本概念，参考普通半导体器件寿命测试方法，通过两次高温加速老化，绘制激光器的老化曲线，计算出激活能，然后利用所求的激活能通过统计学的方法，反推出室温下器件的寿命值。
1 试验与计算分析本试验分别在40、80℃下对20只随机抽取的波长808 nm的无Al连续输出功率为1 W的单管激光器进行1.2 A恒流老化。
老化前抽出10只在室温下进行P-I-Y 测试，如图1所示。
加速老化试验过程分两个方面同时进行，一半器件用半导体激光器功率老化设备进行40℃(不控温)下的老化，由探测器定时自动采集光功率相对值并由电脑记录；另外一半放置于温度设定为80℃的高低温试验箱中通过探测器手工定时采集激光器的功率。
两次试验电流恒定控制为1.2 A。
图2和图3为老化过程中的功率退化曲线。
试验中规定相对功率下降30％为激光器失效时间。
40℃下的中位寿命为3 000 h；80℃下的中位寿命为330 h。
器件失效从根本上讲都是基本的物理化学过程，而温度对于许多物理化学过程来讲都是一个重要因素，温度升高以后，这些变化过程大大加快，器件失效过程被加速，试验总结出来阿列尼乌斯(Arrhenius)经验公式式中，L为寿命，Ea为激活能，A为常数，k(8.62×10-5eV／K)为波尔兹曼常数，T为热力学温度。
确定了失效模式的激活能以后，就可以得出加速系数τ。
设室温T0下寿命为L0，加速试验中温度T1下寿命为L1，温度T2下的寿命为L2(T2>T1)，则激活能的计算式为不同温度下Ea与τ的关系如图4所示，不同温度下，温度越高，曲线斜率越大，加速效果越明显；相同温度下，激活能越大，加速系数越大。
大功率半导体激光器温度控制算法的研究的开题报告一、研究背景随着激光技术在现代科学中的广泛应用，大功率半导体激光器在冶金、材料加工、医学、通讯等领域也得到了广泛应用。
然而，大功率半导体激光器的温度控制问题一直是激光器研发的热点之一。
由于半导体激光器工作时会产生大量的热量，如果无法及时有效地控制激光器的温度，容易导致激光器故障，从而影响激光器的性能和寿命。
当前，常用的大功率半导体激光器温度控制算法主要包括PID算法、H∞控制算法、神经网络算法、遗传算法等。
但是，由于激光器内部的非线性因素、复杂的动态变化和外部噪声等因素的影响，温度控制算法的稳定性和动态性都存在较大的挑战，需要在算法的设计和优化方面进行深入研究。
二、研究内容和目标本文旨在研究大功率半导体激光器温度控制算法，探讨各种算法的优缺点及其适用范围。
具体研究内容包括：1. 分析大功率半导体激光器的工作原理和温度控制特点；2. 综述常用的大功率半导体激光器温度控制算法，比较其优缺点；3. 提出一种基于模型预测控制算法的大功率半导体激光器温度控制新方案；4. 在MATLAB/Simulink环境下进行温度控制仿真实验，并对模型预测控制算法进行实验验证；5. 对比实验结果，评估新算法的温度控制效果，提出优化建议。
研究目标：1. 对比不同的大功率半导体激光器温度控制算法，找出优缺点；2. 针对大功率半导体激光器温度控制中存在的问题，提出新的控制方案；3. 在实验验证中，验证新的温度控制算法的稳定性和动态性；4. 优化新算法的温度控制效果，提高大功率半导体激光器的性能和寿命。
三、研究方法本文采用文献综述、理论分析和仿真实验相结合的研究方法。
文献综述：对大功率半导体激光器的温度控制算法、温度控制的相关技术和研究现状进行深入综述，为后续研究提供理论支持和技术保障。
理论分析：基于大功率半导体激光器的工作原理和各种温度控制算法的优缺点，提出新的温度控制方案，并进行仿真实验。
半导体激光器的加速寿命实验方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

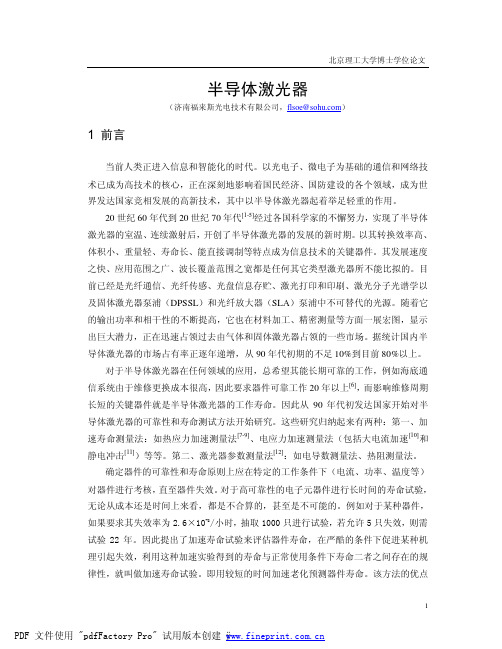

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言半导体激光器是现代光电器件中使用最为广泛的一种激光器件。

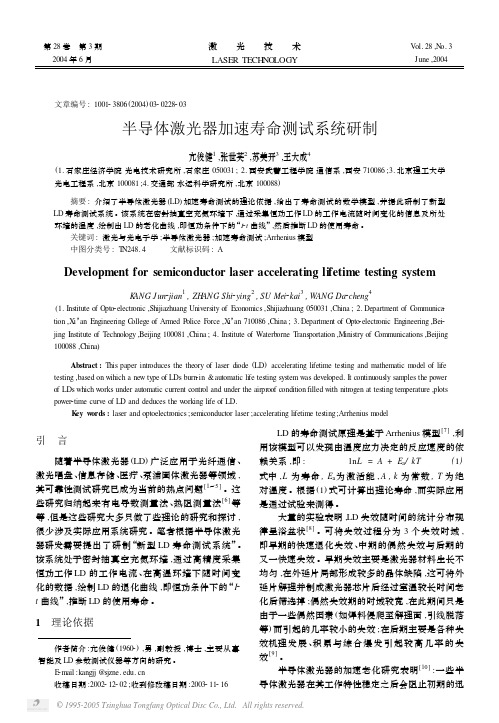

文章编号:100123806(2004)0320228203半导体激光器加速寿命测试系统研制亢俊健1,张世英2,苏美开3,王大成4(1.石家庄经济学院光电技术研究所,石家庄050031;2.西安武警工程学院通信系,西安710086;3.北京理工大学光电工程系,北京100081;4.交通部水运科学研究所,北京100088)摘要:介绍了半导体激光器(LD )加速寿命测试的理论依据,给出了寿命测试的数学模型,并据此研制了新型LD 寿命测试系统。
