供配电系统开题报告项目背景供配电系统是现代城市和工业发展中不可或缺的一部分，它涉及到电力的传输、配送、分配和控制，直接影响到城市的电力供应质量和安全稳定性。
随着城市化进程的加速和电力需求的不断增长，如何提高供配电系统的可靠性、安全性和经济性成为了亟待解决的问题。
本开题报告旨在对供配电系统的研究进行初步调研和分析，以明确研究目标、方法和预期结果，并为后续的研究工作奠定基础。
研究目标本研究的主要目标是通过对供配电系统进行深入分析和优化设计，提高系统的可靠性、安全性和经济性。
具体来说，我们将围绕以下几个方面展开研究：1.优化供配电系统的结构和拓扑配置，提高系统的可靠性和容错能力；2.开发智能化的供配电系统监测和控制技术，提高系统的安全性和响应能力；3.优化供配电系统的运行策略和调度算法，提高系统的经济性和资源利用效率。
研究方法为了实现上述研究目标，我们将采取以下研究方法：1.系统分析方法：通过对供配电系统的拓扑结构、设备参数、运行模式和负荷特性等进行分析，深入了解系统的工作原理和问题所在；2.优化算法研究：基于前沿的优化算法和数学模型，设计并实现供配电系统的优化算法，以提高系统的性能指标；3.模拟仿真实验：利用仿真软件对供配电系统进行建模和仿真，评估不同优化算法的性能，找出最优解；4.实际系统验证：选取实际的供配电系统作为研究案例，验证优化算法的可行性和实用性，为系统的实际应用做出贡献。
预期结果本研究的预期结果包括以下几个方面：1.优化的供配电系统结构和配置方案，提高系统的可靠性和容错能力；2.智能化的供配电系统监测和控制技术，提高系统的安全性和响应能力；3.优化的供配电系统运行策略和调度算法，提高系统的经济性和资源利用效率；4.相关研究成果的论文发表和专利申请，为学术界和工业界提供有价值的参考。
研究计划基于以上的研究目标和方法，我们制定了以下研究计划：1.第一阶段（1个月）：深入研究供配电系统的基本理论和相关技术，并对相关文献进行综述；2.第二阶段（2个月）：对供配电系统进行系统分析和建模，分析系统存在的问题和优化的空间，并设计优化算法；3.第三阶段（3个月）：通过仿真实验验证和评估优化算法的性能，并与其它算法进行比较分析；4.第四阶段（2个月）：选取实际的供配电系统进行验证实验，总结实验数据并分析研究结果；5.第五阶段（1个月）：撰写研究报告和论文，准备专利申请。
供配电系统设计开题报告一、研究背景随着电力需求的日益增长，供配电系统在各个领域起着至关重要的作用。
供配电系统的设计对于保障电力的稳定供应、提高电能利用率和减少能源浪费具有重要意义。
然而，随着社会经济的快速发展和电力需求的变化，传统的供配电系统面临着一些挑战和问题。
因此，本文旨在对供配电系统进行研究和设计，以提高系统的可靠性、稳定性和经济性。
二、研究目的本研究的目的是设计一个高效可靠的供配电系统，以满足用户对电力的需求。
具体目标包括： 1. 分析和评估现有供配电系统的不足之处； 2. 提出改进的设计方案，包括系统拓扑结构、设备选型和故障保护措施等； 3. 验证和评估设计方案的可行性和有效性； 4. 提出优化策略，以进一步提高供配电系统的性能。
三、研究内容为实现研究目的，本文将从以下几个方面进行研究： 1. 供配电系统的基本原理和组成部分：对供配电系统的结构和工作原理进行详细介绍，包括发电机、变压器、配电变压器、配电线路等； 2. 现有供配电系统的问题分析：对传统供配电系统存在的问题进行深入研究，包括系统稳定性、可靠性、经济性等方面的问题； 3. 改进设计方案的提出：根据问题分析的结果，提出改进设计方案，包括优化系统拓扑结构、选用高性能设备、加强故障保护等； 4. 设计方案的验证和评估：通过仿真和实验等方法，验证和评估设计方案的可行性和有效性； 5. 供配电系统的优化策略：根据评估结果，提出进一步优化供配电系统性能的策略，包括电力负荷预测、能量存储技术应用等。
四、研究方法本研究将采用以下方法来完成研究内容： 1. 文献综述：通过查阅相关文献和资料，了解和总结供配电系统的基本原理和现有研究成果； 2. 系统分析：通过对现有供配电系统的分析，找出存在的问题和改进的空间； 3. 设计方案的提出：基于问题分析的结果，提出改进设计方案，包括调整系统拓扑结构、选用性能更好的设备等； 4. 仿真和实验：使用电力系统仿真软件和实验设备，对设计方案进行验证和评估； 5. 数据分析和优化：根据仿真和实验结果，进行数据分析并提出优化策略。

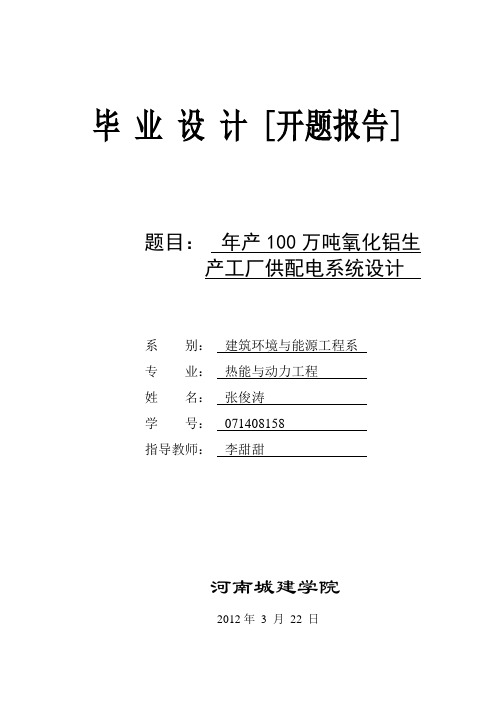

毕业设计 [开题报告]题目：年产100万吨氧化铝生产工厂供配电系统设计系别：建筑环境与能源工程系专业：热能与动力工程姓名：张俊涛学号：071408158指导教师：李甜甜河南城建学院2012年3 月22 日河南城建学院毕业（设计）论文开题报告班级：0714081 姓名：张俊涛论文题目年产100万吨氧化铝生产工厂供配电系统设计一、选题背景和意义电能是一种清洁的二次能源。
电能不仅便于输送和分配，易于转换为其他的能源，而且便于控制、管理和调试，易于实现自动化。
因此，电能已广泛应用于国民经济、社会生产和人民生活的各个方面。
绝大多数电能都由电力系统中发电厂提供，电力工业已成为我国实现现代化的基础。
供配电系统是电力系统的重要组成部分，供配电系统的任务就是向用户和用电设备供应和分配电能。
氧化铝生产是高耗能企业，大功率设备繁多，工艺流程式复杂并且是连续性生产作业，供电的目的是为工艺流程（大致流程见附图）服务的，各种设备对电能的要求和可靠性较高，对供电设备的要求比较高，电力系统和合理选择和运行是关系整个工厂安全、经济、稳定生产的前提和保障。
因此氧化铝生产工厂供配电系统的设计非常关键。
二、课题关键问题及难点课题关键问题是：氧化铝工厂布置图、配电系统图、某车间低压配平面图、ECS系统图等。
课题难点：各车间计算负荷的统计与计算；各种开关设备的选型；配电柜的的选型及布置，导线的敷设方法和型号的确定。
三、工厂配电部分总述3.1供配电系统供配电系统是电力系统的电能用户，也是电力系统的重要组成部分。
它由总降压变电所、高压配电所、配电线路、车间变电所或建筑物变电所和用电设备组成。
总降压变电所是用户电能供应的枢纽。
它将35～110KV的外部供电电源电压降了6～10KV高压配电电压，供给高压配电所、车间变电所或建筑物变电所和高压用电设备。
高压配电所集中接收6～10KV电压，再分配到附近各车间变电所或建筑物变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
开题报告：10KV工厂供配电目录1 目的意义和研究概况 (2)2 论文的理论依据、研究内容、研究方法 (3)2.1、理论依据 (3)2.2、研究内容 (3)2.3 研究方法 (4)2.3.1 负荷计算 (4)2.3.2 变压器台数和容量的选择 (6)2.3.3 电气主接线设计 (7)2.3.4 无功功率补偿 (8)2.3.5 短路电流计算 (9)2.3.6 防雷和接地设计 (10)3研究条件和可能存在的问题 (11)4预期的结果 (11)5进度安排 (11)6 参考文献 (12)1 目的意义和研究概况与国内外研究现状电能是现代工业生产的主要能源和动力；电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化；电能在工业生产中的重要性，在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
因此，所以工厂企业供配电的电路设计要联系到各个方面，负荷计算及无功补偿，变压器的型号、容量和数量的分配；短路的计算、设备的选择、线路的分配和设计等方面进行设计分析，把最好的供配电设计应用到现实生产中来，为经济的发展做出最好的服务。
工业工厂供配电系统是整个工厂生产的动力源泉的命脉，它的正常运行直接影响全厂安全生产。
现代大型工厂供配电系统的主接线及运行方式都非常复杂，各种电器设备的数量和种类繁多。
随着经济的快速发展、科技水平的不断进步，对电力的需求和要求也必然日益提高。
在工厂里，电能虽然是工业生产的主要能源和动力，但在工厂里生产的连续性强，生产机械集中，对供电质量的要求较高。
因此对工厂的配电系统进行设计对工厂的流水线以及它的产品产量是很重要的。
某些对供电可靠性要求很高的工厂即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，因此在工业生产中进行工厂负荷计算；确定补偿容量，确定车间变电所的型式、数量；确定车间变压器的数量、容量；进行短路电流计算和电气设备选择，画出该工厂的电气接线图是对工厂是及其重要的必不可少的一个过程。
工厂供配电开题报告1. 引言工厂供配电系统是工业生产过程中至关重要的一部分。
它负责将电力从电网输送到工厂内部的各个设备，确保工厂正常运行。
供配电系统的可靠性、安全性和高效性对于工厂的生产效率和运行成本至关重要。
本报告旨在探讨工厂供配电系统的设计和优化，以满足工厂的电力需求。
2. 供配电系统的组成工厂供配电系统由多个组件组成，包括变电站、配电装置、配电线路和电气设备等。
下面将对每个组件进行简要介绍：2.1 变电站变电站是将电网的高压电力转换为适合工厂使用的低压电力的关键设备。
它通常包括变压器、开关设备和保护装置等。
变电站的设计需要考虑工厂的电力需求、电网的供电能力以及电力质量等因素。
2.2 配电装置配电装置用于将变电站输出的电力分配到工厂内部的各个设备。
它通常包括开关柜、电缆和接线盒等。
配电装置的设计需要考虑工厂的电力需求、设备的功率和负载平衡等因素。
2.3 配电线路配电线路负责将电力从配电装置输送到工厂内部的各个设备。
它通常包括电缆、导线和电缆桥架等。
配电线路的设计需要考虑线路长度、线路损耗和电压降等因素。
2.4 电气设备电气设备包括各种用电设备，例如电动机、照明设备和控制设备等。
电气设备的选择和布置需要考虑设备的功率需求、电力负载平衡和安全性等因素。
3. 工厂供配电系统设计方法为了设计一个可靠、安全和高效的工厂供配电系统，我们可以采用以下步骤：3.1 确定电力需求首先，我们需要确定工厂的电力需求。
这包括工厂的总负荷需求和各个设备的功率需求。
通过仔细测量和分析，我们可以获得准确的电力需求数据。
3.2 设计变电站根据工厂的电力需求和电网的供电能力，我们可以设计变电站。
这涉及到选择适当的变压器容量、开关设备和保护装置等。
通过合理设计变电站，我们可以实现电力的可靠供应和质量控制。
3.3 设计配电装置在变电站输出的电力进入工厂之前，我们需要设计配电装置。
这包括确定开关柜的数量和容量、电缆的规格和长度以及接线盒的布置等。
本科毕业设计（论文）开题报告题目名称：某机修厂供配电系统设计题目类型：学生姓名：专业：电气工程及其自动化学院：年级：指导教师：2011 年 3 月 12一、选题背景、研究意义及文献综述1、选题背景电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转化而来，又易于转换为其它形式的能量以供应用，电能的输送和分配简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
现代社会的信息技术和其他高新技术都是建立在电能应用的基础上。
因此电能在现代工业生产及整个国民经济生活中应用极为广泛。
随着我国国民经济持续、稳定、高速发展以及科技的进步，一大批自动化程度高的工厂相继建成，为机修厂行业的整体技术进步，提高行业经济效益和社会效益都起到极大的推进作用。
这就对机修厂车间的供配电提出了更高的要求。
此外我国面临着经济社会快速发展和人口增长与资源环境约束的突出矛盾，为全面贯彻落实科学发展观、促进经济又好又快发展，电能有效而高质量的供给和分配也是机修厂车间正常运行的保证。
因此如何设计出安全、稳定、可靠、经济的车间供配电系统对企业甚至社会来说都是至关重要的，这也正是本课题研究它的原因。
2、研究意义在工厂里，电能虽然是生产的主要能源和动力，它在产品成本中所占比重一般很小。
例如在机械工业中，电费开支仅占产品成本的5%左右。
从投资角度来看，一般机械工厂在供电设备上的投资业进占总投资的5%左右。
因此电能在工也生产中的重要性并不在于它在产品成本中或投资总额中所占的比重，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则可能对工业生产造成严重的后果。
工厂供电工作能否很好的为工业生产服务，将会对能否切实保证工厂生产和生活用电的需要具有重要意义。
可见，做好工厂供电工作对于发展工业自动化生产，实现工业现代化，具有十分重要的意义。
工厂供配电开题报告工厂供配电开题报告一、引言工厂是现代社会中不可或缺的重要组成部分，而供配电系统则是工厂正常运转的基础设施之一。
本文将探讨工厂供配电系统的重要性以及其在工厂运营中的作用，并分析当前供配电系统面临的挑战和改进的方向。
二、供配电系统的重要性供配电系统是将电力从电源传输到工厂各个用电设备的系统，其稳定性和可靠性对工厂的正常运营至关重要。
一个高效的供配电系统能够保证工厂的生产线不间断地运转，减少停工时间和损失，并提高生产效率。
此外，供配电系统还需要满足工厂对电能质量的要求，确保设备的正常运行和产品的质量。
三、当前供配电系统面临的挑战1. 能源效率：随着能源资源的日益紧张，工厂需要更加注重节能减排。
供配电系统需要提供高效能源利用的解决方案，例如采用智能电网技术、能源回收利用等。
2. 安全性：供配电系统的安全性是工厂运营的关键，因为电力设备的故障或火灾可能导致严重的人员伤亡和财产损失。
因此，供配电系统需要具备可靠的保护措施，例如过载保护、短路保护和漏电保护等。
3. 可靠性：供配电系统需要具备高可靠性，以应对电力中断、设备故障等突发情况。
为了提高供配电系统的可靠性，可以采用备用电源、冗余设备和智能监控系统等技术手段。
4. 智能化：随着工业4.0的发展，工厂对供配电系统的智能化要求越来越高。
智能化的供配电系统可以实现远程监控、自动化控制和数据分析，提高供配电系统的管理效率和运行效果。
四、供配电系统的改进方向1. 采用新技术：供配电系统可以引入新技术，例如物联网、人工智能和大数据分析等，以实现智能化和高效能源利用。
这些新技术可以提供实时数据和预测分析，帮助工厂更好地管理供配电系统。
2. 加强维护和监控：供配电系统需要定期进行维护和监控，以确保设备的正常运行和安全性。
定期巡检、设备维护和故障预警系统可以帮助工厂及时发现和解决问题，减少停工时间和损失。
3. 提高能源效率：工厂可以采用节能设备和技术，例如高效电机、能量回收系统和智能节能控制等，以提高供配电系统的能源利用效率和减少能源消耗。

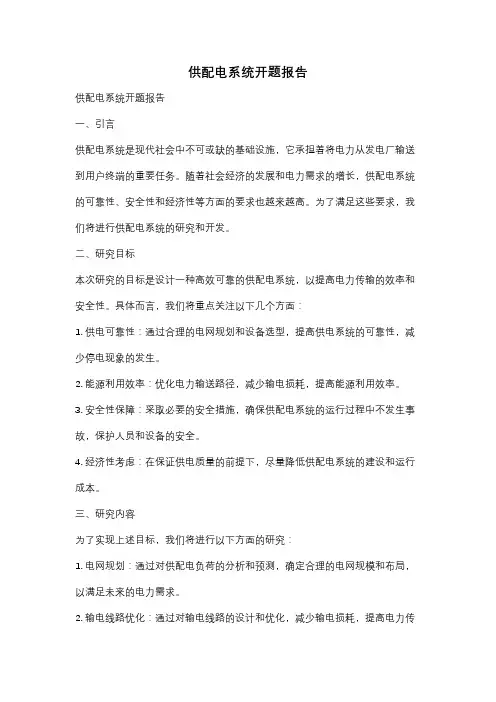

供配电系统开题报告供配电系统开题报告一、引言供配电系统是现代社会中不可或缺的基础设施，它承担着将电力从发电厂输送到用户终端的重要任务。
随着社会经济的发展和电力需求的增长，供配电系统的可靠性、安全性和经济性等方面的要求也越来越高。
为了满足这些要求，我们将进行供配电系统的研究和开发。
二、研究目标本次研究的目标是设计一种高效可靠的供配电系统，以提高电力传输的效率和安全性。
具体而言，我们将重点关注以下几个方面：1. 供电可靠性：通过合理的电网规划和设备选型，提高供电系统的可靠性，减少停电现象的发生。
2. 能源利用效率：优化电力输送路径，减少输电损耗，提高能源利用效率。
3. 安全性保障：采取必要的安全措施，确保供配电系统的运行过程中不发生事故，保护人员和设备的安全。
4. 经济性考虑：在保证供电质量的前提下，尽量降低供配电系统的建设和运行成本。
三、研究内容为了实现上述目标，我们将进行以下方面的研究：1. 电网规划：通过对供配电负荷的分析和预测，确定合理的电网规模和布局，以满足未来的电力需求。
2. 输电线路优化：通过对输电线路的设计和优化，减少输电损耗，提高电力传3. 电力负荷管理：通过合理的电力负荷管理策略，平衡供需关系，避免电力过载和能源浪费。
4. 设备选型和配置：选择合适的变电设备、开关设备和保护设备，以确保供配电系统的正常运行和安全性。
5. 安全措施：制定完善的安全操作规程，加强对供配电系统的监测和维护，及时发现和排除潜在的安全隐患。
四、研究方法在研究过程中，我们将采用以下方法：1. 理论分析：通过对供配电系统的理论分析，深入了解其工作原理和特点，为后续的实践研究提供理论基础。
2. 模拟仿真：利用电力系统仿真软件，建立供配电系统的模型，模拟不同工况下的运行情况，评估系统的性能和可靠性。
3. 实验验证：在实验室环境中，搭建供配电系统的实验平台，进行实验验证，验证研究结果的准确性和可行性。
4. 数据分析：对实验数据和仿真结果进行统计和分析，得出科学的结论，为供配电系统的优化提供依据。

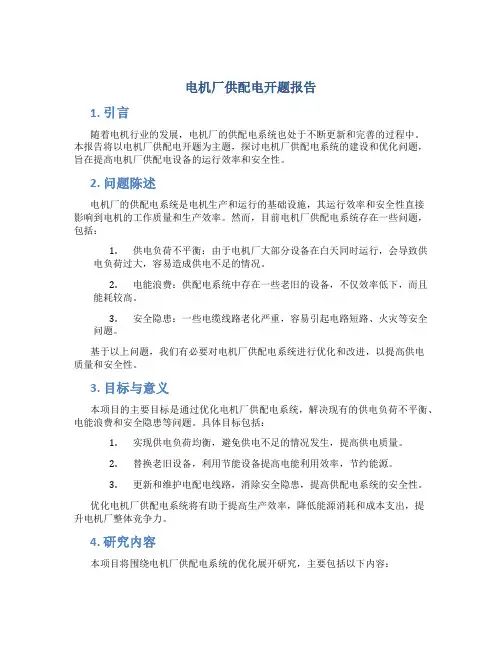

电机厂供配电开题报告1. 引言随着电机行业的发展，电机厂的供配电系统也处于不断更新和完善的过程中。
本报告将以电机厂供配电开题为主题，探讨电机厂供配电系统的建设和优化问题，旨在提高电机厂供配电设备的运行效率和安全性。
2. 问题陈述电机厂的供配电系统是电机生产和运行的基础设施，其运行效率和安全性直接影响到电机的工作质量和生产效率。
然而，目前电机厂供配电系统存在一些问题，包括：1.供电负荷不平衡：由于电机厂大部分设备在白天同时运行，会导致供电负荷过大，容易造成供电不足的情况。
2.电能浪费：供配电系统中存在一些老旧的设备，不仅效率低下，而且能耗较高。
3.安全隐患：一些电缆线路老化严重，容易引起电路短路、火灾等安全问题。
基于以上问题，我们有必要对电机厂供配电系统进行优化和改进，以提高供电质量和安全性。
3. 目标与意义本项目的主要目标是通过优化电机厂供配电系统，解决现有的供电负荷不平衡、电能浪费和安全隐患等问题。
具体目标包括：1.实现供电负荷均衡，避免供电不足的情况发生，提高供电质量。
2.替换老旧设备，利用节能设备提高电能利用效率，节约能源。
3.更新和维护电配电线路，消除安全隐患，提高供配电系统的安全性。
优化电机厂供配电系统将有助于提高生产效率，降低能源消耗和成本支出，提升电机厂整体竞争力。
4. 研究内容本项目将围绕电机厂供配电系统的优化展开研究，主要包括以下内容：1.分析电机厂供电负荷情况，优化供电负荷分配方案。
2.评估现有供配电设备的性能和能效，拟定设备替换方案。
3.检测和分析电配电线路的安全隐患，制定相应的维护和更新计划。
4.设计供配电系统监测和管理系统，实现对供配电系统运行情况的实时监测和分析。
5. 研究方法本项目将采用以下方法来实现目标：1.调研和文献综述：对现有的供配电系统进行调研和文献综述，了解市场上最新的供配电技术和设备。
2.数据收集和分析：通过收集电机厂供配电系统的运行数据，分析供电负荷情况和设备性能。
本科毕业设计开题报告
届：2012 学院：自动化专业：电气工程及其自动化 2012年02月15日毕业设计
工厂供配电所的电气设计
题目
学生姓名学号
指导教师职称
（报告内容包括课题的意义、国内外发展状况、本课题的研究内容、研究方法、研究手段、研究步骤以及参考文献资料等。
）
一．课题意义
电力资源是支持国民经济发展不可或缺的一种宝贵资源，电能的生产、传输、储存高效、洁净，它在现代工业生产、人们日常生活及社会各个领域中已或得了广泛应用。
工业工厂供配电系统是整个工厂生产的动力源的命脉，它的正常运行直接影响全厂安全。
现代大型工厂供配电系统的主接线及运行方式都非常复杂，各种电器设备的数量和种类繁多，随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
在工厂里，电能虽然是工业生产的主要能源和动力，但在工厂里生产的连续性强，生产机械集中，对供电质量的要求较高。
因此对工厂的配电系统进行设计对工厂的流水线已经它的产品质量是很重要的。
某些对供电系统可靠性要求很高的工厂即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，因此在工业生产中进行工厂负荷计算；确定补偿容量，确定车间变电所的型式、数量；确定车间变压器的数量、容量等都是重要必不可少的过程。
分析好工厂供
配电系统的设计工作对于工厂加快发展具有十分重要的过程.
本课题是根据工厂提供的原始资料按照国家标准，遵守国家规程、执行国家政策，并且遵循安全可靠、技术先进、经济合理的要求，通过其电力负荷的计算，
电力负荷的无功补偿，且确定变电所位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置，最后绘出设计图纸，完成设计。
本课题具有较强的实用性，通过本次设计可对电气自动化专业有更深刻的了解和认识，加深、巩固了对各门专业课的理解。
提高其分析问题和解决问题的能力，提高理论联系实际地运用专业知识及其创新的能力。
二．国内外发展状况
我国变电所主要现状是老设备向新型设备转变，有人值班向无人值班变电所转变，交流传输向直流传输转变，国外主要是交流输出向直流输出转变。
三．研究内容
1.收集与本次设计相关的技术资料及大中型的工厂在供配电上的原始资料，
学习相关国家供配电设计法规及技术标准。
2.工厂负荷实际情况分级，进行负荷计算；确定无功补偿容量。
3.变配电所及主变压器的选择。
4.变配电所接线方案的设计。
5.短路计算及一次设备的选择。
6.继电保护及二次回路的选择。
7.防雷保护和接地装置的实际。
四．研究方法和研究手段
1.在工厂车间负荷等级划分技术的基础上进行全厂总变电所的负荷计算，考虑车间变电所变压器的功率损耗，从而求出全厂变电所计算负荷及总功率因数。
负荷计算的方法有需要系数法，利用系数法及二项式等几种方法，本次设计采用需要系数法来进行计算。
2.按负荷计算求出变电所的功率因数，通过资料查表或计算求出达到供电部门要求数值所需要补偿的无功功率因数。
无功补偿有并联电容器和同步补偿机。
本次设计采用并联电容器来补偿。
3.综合考虑工厂所有车间的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的型号和台数，变压器容量选择。
4.短路电流计算：对于工厂来说，电源方向的大型电力系统可看作是无限大容量的系统。
无限大容量系统的基本特点是其母线可视为总维持不变。
其计算方法有欧姆法和标幺值法。
本次设计采用标幺值法进行计算。
3.15.一次设备的选择：（1）按正常工作条件包括电压、电流、频率、
及断开电流等选择。
（2）
3.2按短路条件包括稳定和热稳定进行校验。
（3）考虑电气设备运行的环境
如温度、湿度、海拔
3.3
高度以及有无防尘、防腐、防火、防爆等要求。
（4）按各类设备的不同特点和要求如断路器的操作性能、互感器的二次负荷和准确度级等进行选择。
6.电气主接线的绘制：根据工厂具体的负荷情况及变压器台数和地理等情况决定电气主接线的方式，工厂电气主接线的制图可以使用计算机辅助设计软件CAD。
五．研究步骤
全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。
解决对各部门的安全可靠，经济的分配电能问题。
其基本内容有以下几方面。
(1)负荷计算
全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。
考虑全车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。
列出负荷计算表、说明计算成果。
(2)工厂总降压变电所的位置和主变压器的台数及容量选择
参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。
(3)工厂总降压变电所主结线设计
根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。
对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。
(4)厂区高压配电系统设计
根据厂内负荷情况，从技术和经济合理性确定厂区配电电压。
参考负荷布局及总降压变电所位置，比较几种可行的高压配电网布置放案，计算出导线截面及电压损失，由不同放案的可靠性，电压损失，基建投资，年运行费用，有色金属消耗量等综合技术经济条件列表比值，择优选用。
按选定配电系统作线路结构与
敷设方式设计。
用厂区高压线路平面布置图，敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。
(5)工厂供、配电系统短路电流计算
工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。
由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流。
(6)改善功率因数装置设计
按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。
由手册或厂品样本选用所需移相电容器的规格和数量，并选用合适的电容器柜或放电装置。
如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率，改善功率因数。
(7)变电所高、低压侧设备选择
参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。
并根据需要进行热稳定和力稳定检验。
用总降压变电所主结线图，设备材料表和投资概算表达设计成果。
(8)继电保护及二次结线设计
为了监视，控制和保证安全可靠运行，变压器、高压配电线路移相电容器、高压电动机、母线分段断路器及联络线断路器，皆需要设置相应的控制、信号、检测和继电器保护装置。
并对保护装置做出整定计算和检验其灵敏系数。
设计包括继电器保护装置、监视及测量仪表，控制和信号装置，操作电源和控制电缆组成的变电所二次结线系统，用二次回路原理接线图或二次回路展开图以及元件材料表达设计成果。
35kv及以上系统尚需给出二次回路的保护屏和控制屏屏面布置图。
(9)变电所防雷装置设计
参考本地区气象地质材料，设计防雷装置。
进行防直击的避雷针保护范围计算，避免产生反击现象的空间距离计算，按避雷器的基本参数选择防雷电冲击波的避雷器的规格型号，并确定其接线部位。
进行避雷灭弧电压，频放电电压和最大允许安装距离检验以及冲击接地电阻计算。
六．参考文献
1.刘介才主编．工厂供电．第3版．北京：机械工业出版社，2004
2.刘介才主编．工厂供电设计指导．北京：机械工业出版社，2004
3.陈小虎主编.工厂供电技术. 第3版．北京：高等教育出版社，2010
4.唐志平等主编.工厂供配电.北京：电子工业出版社，2002
5.中华人民共和国建设部．10kV及以下变电所设计规范．北京：中国水利水电出版社，1995
6.中华人民共和国建设部．供配电系统设计规范．北京：中国水利水电出版社，1996
3.47．余建明、同向前、苏文成主编供电技术．第3版．西安理工大学：机
械工业出版社2003
3.5
指导教师意见
对课题的意义、国内外发展状况、有一定的了解，对本课题的研究内容、研究方法、基本了解：对研究手段、研究步骤思路比较明确，采取的方法基本正确，满足开题要求。
同意开题。
签名：
2012年1月9日。
