工业机器人常用电机驱动系统的分类与要求

工业的驱动方式
1. 介绍
工业是一种能够自主执行任务的可编程设备，广泛应用于制造和生产领域。

其驱动方式决定了在运行过程中所使用的能源类型以及控制方法。

2. 驱动系统分类
2.1 电气驱动系统
- 直流电机：采用直流电源供给，并通过调节转子磁场实现速度和位置控制。

- 步进电机：根据输入脉冲信号进行精确步长移动，适合需要高精度定位操作。

- AC伺服电机：利用交变频率来改变旋转速度并提供更好的负载承受力。

2.2 液压/气压驱动系统
- 液压传感技术: 利用液体（通常为油）作为媒介，在活塞或缸筒之间施加力量来推送部件运行。

- 气压试验台: 使用空气或其他非腐蚀性、无毒害物质将线性运输装置带到目标位置上去.
3. 控制方法
3 .1 开环控制：
在开环控制下, 系统输出不会影响到控制器的输入。

这种方法简单且成本较低，但对于精确度要求高的应用不太适合。

3.2 闭环控制：
在闭环控制下, 系统输出会通过传感器反馈给控制器进行调整和校正。

这种方法可以提供更好的稳定性和准确性。

4. 驱动方式选择因素
- 负载能力：机械臂所需承受负荷大小。

- 运行速度：工作任务需要多快完成。

- 定位精度: 工业在执行操作时所需达到的位置准确程度.
5. 法律名词及注释
- 相关附件:
1、驱动系统技术规格表
2、电气/液压/气压部件清单
以上是有关工业驱动方式详细介绍，请参考使用。

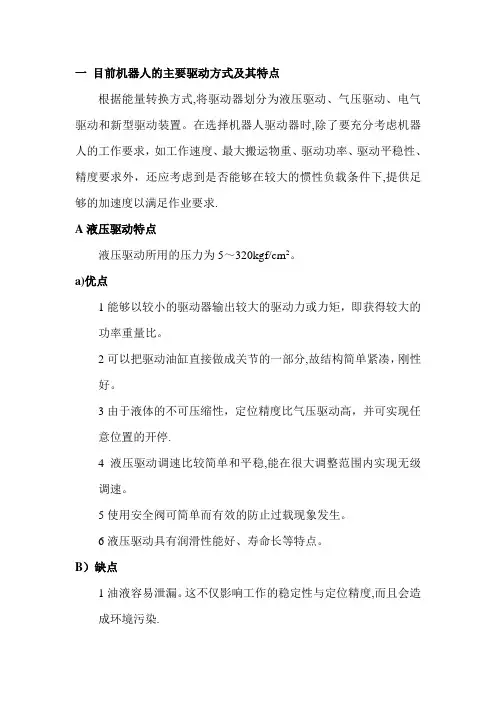

一目前机器人的主要驱动方式及其特点根据能量转换方式,将驱动器划分为液压驱动、气压驱动、电气驱动和新型驱动装置。

在选择机器人驱动器时,除了要充分考虑机器人的工作要求，如工作速度、最大搬运物重、驱动功率、驱动平稳性、精度要求外，还应考虑到是否能够在较大的惯性负载条件下,提供足够的加速度以满足作业要求.A液压驱动特点液压驱动所用的压力为5～320kgf/cm2。

a)优点1能够以较小的驱动器输出较大的驱动力或力矩，即获得较大的功率重量比。

2可以把驱动油缸直接做成关节的一部分,故结构简单紧凑，刚性好。

3由于液体的不可压缩性，定位精度比气压驱动高，并可实现任意位置的开停.4液压驱动调速比较简单和平稳,能在很大调整范围内实现无级调速。

5使用安全阀可简单而有效的防止过载现象发生。

6液压驱动具有润滑性能好、寿命长等特点。

B）缺点1油液容易泄漏。

这不仅影响工作的稳定性与定位精度,而且会造成环境污染.2因油液粘度随温度而变化，且在高温与低温条件下很难应用。

3因油液中容易混入气泡、水分等，使系统的刚性降低,速度特性及定位精度变坏.4需配备压力源及复杂的管路系统，因此成本较高。

C）适用范围液压驱动方式大多用于要求输出力较大而运动速度较低的场合.在机器人液压驱动系统中，近年来以电液伺服系统驱动最具有代表性。

B气压驱动的特点气压驱动在工业机械手中用的较多。

使用的压力通常在0.4-0.6Mpa，最高可达1Mpa。

a）优点1快速性好，这是因为压缩空气的黏性小，流速大，一般压缩空气在管路中流速可达180m/s,而油液在管路中的流速仅为2。

5-4.5 m/s。

2气源方便，一般工厂都有压缩空气站供应压缩空气，亦可由空气压缩机取得。

3废气可直接排入大气不会造成污染，因而在任何位置只需一根高压管连接即可工作,所以比液压驱动干净而简单。

4通过调节气量可实现无级变速.5由于空气的可压缩性，气压驱动系统具有较好的缓冲作用。

6可以把驱动器做成关节的一部分,因而结构简单、刚性好、成本低.b）缺点1因为工作压力偏低，所以功率重量比小、驱动装置体积大。

简述工业机器人驱控一体化系统的构成工业机器人驱控一体化系统是当前技术发展的一个重要方向，主要用于实现自动化生产，广泛应用于工厂汽车制造等行业中。

它是由若干部件组成的，包括机器人驱动系统、机器人传动系统、控制系统和工具系统。

本文将详细介绍这些部件的设计原理、功能特点和应用方式。

一、机器人驱动系统机器人驱动系统是工业机器人最基本的部件，主要实现机器人运动控制，并基于传统的电机驱动技术。

它的功能是向机器人输入命令，控制机器人的运行状态，以实现特定的工作任务。

按照电机驱动方式，机器人驱动系统可以分为触点式电机驱动系统、分循环电机驱动系统和传统电机驱动系统。

触点式电机驱动系统是通过控制继电器来控制电机的输出力矩，具有快速响应和较高的精度；分循环电机驱动系统采用多通道加工技术，可以同时控制多个电机；传统电机驱动系统则使用传动装置，如滑轮、减速机、带轮等来控制电机的转速和扭矩。

二、机器人传动系统机器人传动系统是工业机器人的核心组件，主要用于实现机器人的精确运动控制，它的设计主要包括传动装置及控制装置。

传动装置主要有电机、轴、减速机、传动链、带轮等，根据机器人的工作要求，可以组合使用不同类型的传动装置，实现不同工作任务的完成。

控制装置主要使用传感器、控制器等电子设备，用于控制传动装置的运行，实现机器人运动控制目标。

三、控制系统控制系统是工业机器人的重要部件，它可以按照预设的要求，调整机器人的运动参数，实现机器人的精确运动控制。

控制系统的设计主要有两个方面：一是硬件设计，一般使用微处理器或模拟集成电路来控制机器人的运动参数，实现机器人高效率的运行；二是软件设计，可以使用各种软件语言来编写程序，控制机器人的每一步动作，实现机器人的精确运动控制。

最后，需要说明的是，工业机器人系统的设计不仅仅要考虑传动和控制系统的组合，还要注意机器人的外形和抗腐蚀性。

机器人的外形要求低噪音、低振动、低噪声，抗腐蚀性要求能够长期在各种恶劣环境中安全运行。

工业机器人常用电机驱动系统的分类与要求随着科技发展的进步，工业机器人已经成为工业生产中不可或缺的一部分。

而工业机器人的运动主要依靠电机驱动系统来实现。

电机驱动系统的分类与要求对于工业机器人的运动性能和控制精度至关重要。

本文将对工业机器人常用的电机驱动系统进行分类与要求的介绍。

根据电机驱动系统所采用的控制方式的不同，可以将工业机器人的电机驱动系统分为直接驱动系统和间接驱动系统两种类型。

直接驱动系统是指电机直接连接到机器人的联轴器或关节，通过电机的转动直接驱动机械臂进行运动。

直接驱动系统具有结构简单、动态响应快、功率传递效率高等优点。

常用的直接驱动系统电机包括直流无刷电机、交流无刷电机和步进电机。

直流无刷电机是直接驱动系统中常用的一种电机类型。

它采用电子换向技术代替了传统的机械换向，具有结构简单、噪音低、转矩稳定等优点。

直流无刷电机在工业机器人中主要用于关节驱动，要求具备较高的控制精度和动态响应能力。

交流无刷电机是一种结构简单、功率密度高的电机，广泛应用于工业机器人的关节驱动系统中。

它具有高速高效、转矩平稳等优点，可以用于实现机械臂的快速准确的运动。

步进电机是一种以固定角度或步距旋转的电机，它具有定位精度高、控制简单、结构简洁等特点。

步进电机常用于需要较高定位精度的工业机器人应用中，如精密装配、液晶面板制造等领域。

间接驱动系统是指电机通过一系列的传动装置（如减速器、传动带等）驱动机械臂的运动。

这种驱动系统可以通过不同的传动机构来实现不同的运动轨迹和速度。

减速器是间接驱动系统中最常用的传动装置。

它可以将电机的高速低扭力输出转换为机械臂所需的低速高扭力输出，从而实现机械臂的精准控制。

减速器的种类繁多，如行星减速器、圆柱齿轮减速器等，不同的减速器适用于不同的机器人应用场景。

除了直接驱动系统和间接驱动系统的分类外，工业机器人的电机驱动系统在实际应用中还有一些共同的要求。

首先是控制精度要求。

工业机器人的控制精度直接关系到其工作的准确性和稳定性。

工业机器人控制的功能组成和分类一、功能1.生产生产线的机器人：这种机器人主要用于生产线的装配、分拣和搬运等工作。

它们可以根据需要进行编程，完成成品的组装工作，提高生产效率。

2.清洁和喷涂：工业机器人可以用于清洗和喷涂工作。

它们可以根据需要进行编程，完成工件清洗和涂装工作，提高喷涂效果和一致性。

3.搬运和装卸：工业机器人可以用于搬运和装卸工作。

它们可以根据需要进行编程，完成物料的搬运和装卸工作，提高物流效率。

4.焊接和切割：工业机器人可以用于焊接和切割工作。

它们可以根据需要进行编程，完成焊接和切割工作，提高生产质量和效率。

5.视觉和检测：工业机器人可以用于视觉和检测工作。

它们可以根据需要进行编程，完成产品的视觉检测和质量控制工作，提高产品质量和一致性。

二、组成1.机械结构：工业机器人的机械结构包括机械臂、关节、轨道和工具等。

机械臂是机器人的核心部件，可以完成工件的抓取和搬运工作。

关节可以实现机械臂的运动和灵活性。

轨道可以实现机械臂的运动轨迹和范围。

2.电气系统：工业机器人的电气系统包括电机、传动装置和控制器等。

电机负责驱动机械臂的运动，可以根据需要实现不同速度和力度的运动。

传动装置负责将电机的转动传递到机械臂上。

控制器负责控制电机和传动装置的运动。

3.控制系统：工业机器人的控制系统包括计算机、编程器和接口设备等。

计算机负责控制机械臂的运动和动作，可以根据需要编写程序进行控制。

编程器负责编写和修改程序。

接口设备负责与其他设备进行通信和数据传输。

4.传感系统：工业机器人的传感系统包括传感器、测量仪器和监控设备等。

传感器可以实时监测机械臂的位置和力度，可以根据需要进行反馈和调整。

测量仪器可以实时测量和记录工业机器人的性能和效果。

监控设备可以实时监控和控制机器人的运行和状态。

三、分类根据工作特点和结构形式1.固定式机器人：这种机器人通常是固定在一个地方，不能移动。

它们主要用于生产线上的装配、焊接和切割等工作。

工业机器人的驱动系统分类及特点
一、液压驱动系统由于液压技术是一种比较成熟的技术。

它具有动力大、力(或力矩)与惯量比大、快速响应高、易于实现直接驱动等特点。

适于在承载能力大，惯量大以及在防焊环境中工作的这些机器人中应用。

但液压系统需进行能量转换(电能转换成液压能)，速度控制多数情况下采用节流调速，效率比电动驱动系统低。

液压系统的液体泄泥会对环境产生污染，工作噪声也较高。

因这些弱点，近年来，在负荷为100kz 以下的机器人中往往被电动系统所取代。

二、气动驱动系统具有速度快、系统结构简单，维修方便、价格低等特点。

适于在中、小负荷的机器人中采用。

但因难于实现伺服控制，多用于程序控制的机械人中，如在上、下料和冲压机器人中应用较多。

三、电动驱动系统由于低惯量，大转矩交、直流伺服电机及其配套的伺服驱动器(交流变频器、直流脉冲宽度调制器)的广泛采用，这类驱动系统在机器人中被大量选用。

这类系统不需能量转换，使用方便，控制灵活。

大多数电机后面需安装精密的传动机构。

直流有刷电机不能直接用于要求防爆的环境中，成本也较上两种驱动系统的高。

但因这类驱动系统优点比较突出，因此在机器人中被广泛的选用。

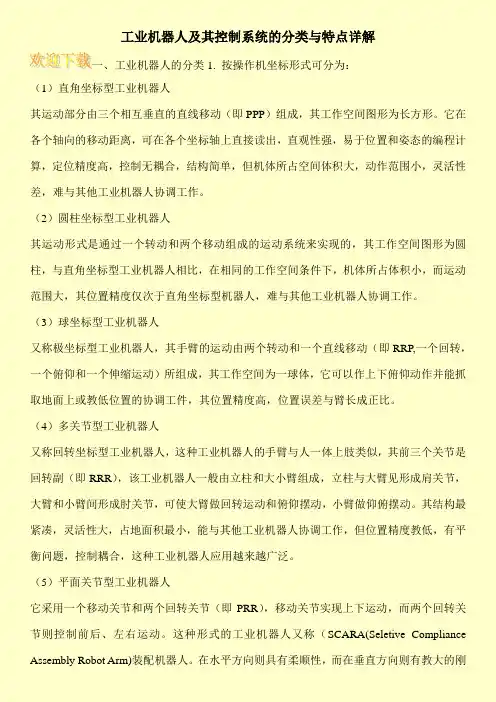

工业机器人及其控制系统的分类与特点详解一、工业机器人的分类1. 按操作机坐标形式可分为：（1）直角坐标型工业机器人其运动部分由三个相互垂直的直线移动（即PPP）组成，其工作空间图形为长方形。

它在各个轴向的移动距离，可在各个坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高，控制无耦合，结构简单，但机体所占空间体积大，动作范围小，灵活性差，难与其他工业机器人协调工作。

（2）圆柱坐标型工业机器人其运动形式是通过一个转动和两个移动组成的运动系统来实现的，其工作空间图形为圆柱，与直角坐标型工业机器人相比，在相同的工作空间条件下，机体所占体积小，而运动范围大，其位置精度仅次于直角坐标型机器人，难与其他工业机器人协调工作。

（3）球坐标型工业机器人又称极坐标型工业机器人，其手臂的运动由两个转动和一个直线移动（即RRP,一个回转，一个俯仰和一个伸缩运动）所组成，其工作空间为一球体，它可以作上下俯仰动作并能抓取地面上或教低位置的协调工件，其位置精度高，位置误差与臂长成正比。

（4）多关节型工业机器人又称回转坐标型工业机器人，这种工业机器人的手臂与人一体上肢类似，其前三个关节是回转副（即RRR），该工业机器人一般由立柱和大小臂组成，立柱与大臂见形成肩关节，大臂和小臂间形成肘关节，可使大臂做回转运动和俯仰摆动，小臂做仰俯摆动。

其结构最紧凑，灵活性大，占地面积最小，能与其他工业机器人协调工作，但位置精度教低，有平衡问题，控制耦合，这种工业机器人应用越来越广泛。

（5）平面关节型工业机器人它采用一个移动关节和两个回转关节（即PRR），移动关节实现上下运动，而两个回转关节则控制前后、左右运动。

这种形式的工业机器人又称（SCARA(Seletive Compliance Assembly Robot Arm)装配机器人。

在水平方向则具有柔顺性，而在垂直方向则有教大的刚。

简述工业机器人传动系统的主要传动形式及主要区别
工业机器人传动系统的主要传动形式包括：电机驱动、气动驱动和液压驱动。

电机驱动：电机驱动是目前工业机器人最常用的一种传动形式，主要包括直流电机、交流电机和伺服电机等。

气动驱动：气动驱动是指利用压缩空气作为能源，通过气缸、阀门等气动元件来实现工业机器人的运动。

液压驱动：液压驱动是指利用液体作为能源，通过液压缸、液压阀等液压元件来实现工业机器人的运动。

主要区别：
电机驱动的传动系统具有精度高、稳定性好、响应速度快等优点，但需要电源支持，存在散热问题，且电机噪音较大。

气动驱动的传动系统系统具有简单、成本低、可靠性高等优点，但精度不高，输出力矩限制较大，且需准备压缩空气的供应系统。

液压驱动的传动系统具有输出力矩大、运动平稳、环境适应性强，但液压系统成本较高，需要做好油品维护，同时有液压泄漏的风险。

工业机器人基础知识大全，看完秒懂！1.主体主体机械即机座和实行机构，包括大臂、小臂、腕部和手部，构成的多自由度的机械系统。

有的机器人另有行走机构。

工业机器人有6个自由度乃至更多腕部通常有1～3个活动自由度。

2.驱动系统工业机器人的驱动系统，按动力源分为液压，气动和电动三大类。

依据需求也可由这三种范例组合并复合式的驱动系统。

或者通过同步带、轮系、齿轮等机械传动机构来间接驱动。

驱动系统有动力装置和传动机构，用以实行机构发生相应的动作，这三类根本驱动系统的各有特点，现在主流的是电动驱动系统。

由于低惯量，大转矩交、直流伺服电机及其配套的伺服驱动器(交换变频器、直流脉冲宽度调制器)的普遍接纳。

这类系统不需能量转换，运用方便，控制灵敏。

大多数电机后面需安装精细的传动机构：减速器。

其齿运用齿轮的速率转换器，将电机的反转数减速到所要的反转数，并得到较大转矩的装置，从而降低转速，添加转矩,当负载较大时，一味提升伺服电机的功率是很不划算的，能够在适宜的速率范畴内通过减速器来进步输出扭矩。

伺服电机在低频运转下容易发热和出现低频振动，长时间和重复性的工作不利于确保其准确性、牢靠地运转。

精细减速电机的存在使伺服电机在一个适宜的速率下运转，加强机器体刚性的同时输出更大的力矩。

如今主流的减速器有两种：谐波减速器和RV减速3.控制系统机器人控制系统是机器人的大脑，是决定机器人功用和功能的主要要素。

控制系统是按照输入的程序对驱动系统和实行机构收回指令信号，并进行控制。

工业机器人控制技术的主要任务便是控制工业机器人在工作空间中的活动范围、姿势和轨迹、动作的时间等。

具有编程简单、软件菜单操纵、友好的人机交互界面、在线操纵提示和运用方便等特点。

控制器系统是机器人的中心，外国有关公司对我国实验紧密封闭。

连年来随着微电子技术的开展，微处置器的功能越来越高，而价钱则越来越便宜，现在市集上曾经出现了1-2美金的32位微处置器。

高性价比的微处置器为机器人控制器带来了新的开展机会，使开辟低本钱、高功能的机器人控制器成为可能。

一目前机器人得主要驱动方式及其特点根据能量转换方式,将驱动器划分为液压驱动、气压驱动、电气驱动与新型驱动装置。

在选择机器人驱动器时,除了要充分考虑机器人得工作要求,如工作速度、最大搬运物重、驱动功率、驱动平稳性、精度要求外,还应考虑到就是否能够在较大得惯性负载条件下，提供足够得加速度以满足作业要求.A液压驱动特点液压驱动所用得压力为5~320kｇｆ/cm2、a)优点1能够以较小得驱动器输出较大得驱动力或力矩,即获得较大得功率重量比.2可以把驱动油缸直接做成关节得一部分,故结构简单紧凑，刚性好。

３由于液体得不可压缩性,定位精度比气压驱动高，并可实现任意位置得开停。

4液压驱动调速比较简单与平稳，能在很大调整范围内实现无级调速.5使用安全阀可简单而有效得防止过载现象发生。

6液压驱动具有润滑性能好、寿命长等特点.B）缺点1油液容易泄漏.这不仅影响工作得稳定性与定位精度,而且会造成环境污染。

2因油液粘度随温度而变化,且在高温与低温条件下很难应用。

3因油液中容易混入气泡、水分等,使系统得刚性降低,速度特性及定位精度变坏。

４需配备压力源及复杂得管路系统，因此成本较高。

C)适用范围液压驱动方式大多用于要求输出力较大而运动速度较低得场合。

在机器人液压驱动系统中,近年来以电液伺服系统驱动最具有代表性。

Ｂ气压驱动得特点气压驱动在工业机械手中用得较多.使用得压力通常在0、4-０、6Mpa,最高可达１Mpa。

a)优点1快速性好,这就是因为压缩空气得黏性小,流速大，一般压缩空气在管路中流速可达18０m/ｓ,而油液在管路中得流速仅为2、5—４、5m/s.2气源方便,一般工厂都有压缩空气站供应压缩空气，亦可由空气压缩机取得。

3废气可直接排入大气不会造成污染，因而在任何位置只需一根高压管连接即可工作，所以比液压驱动干净而简单。

4通过调节气量可实现无级变速。

5由于空气得可压缩性,气压驱动系统具有较好得缓冲作用。

6可以把驱动器做成关节得一部分,因而结构简单、刚性好、成本低.b)缺点1因为工作压力偏低,所以功率重量比小、驱动装置体积大。
