3401.12超前探测钻孔取芯(Ⅵ级围岩,孔深20m以内)

隧道超前支护-v2主要包含超前小导管、超前管棚等。

（我记得文字好像有重复）（一）超前小导管1.钻孔测量人员画出超前小导管施作位置，利用三臂凿岩台车或风钻钻钻孔，孔径为50mm，小导管环向间距V级围岩段40cm、Ⅳ级围岩段50cm，外插角10°～15°，纵向搭接不小于1.0m，单根长3.0～5.0m，高压风清孔。

2.超前小导管安装超前小导管距离尾部约1m位置用麻丝缠绕，钻机顶入钻孔内，防止漏浆，小导管尾部外漏长度不小于30cm，封堵孔口与小导管间隙。

3.超前小导管注浆超前小导管尾端安装快速注浆接头及止浆阀，按照试验室配合比拌制注浆浆液，由下到上、隔孔注浆，注浆压力为0.5～1.0MPa，注浆完毕后，清洗注浆设备。

（这张图片嵌入进去）（二）超前管棚1.导向墙施工洞口管棚设置导向墙，纵向长度为2m，厚度为1m，拱脚处加厚为1.5m，导向墙定位钢架I22a，纵向间距0.6米/榀，导向墙内安设导向管（Φ108管棚配置Φ133孔口管，Φ159管棚配置Φ194孔口管），环向间距0.4m。

2.管棚工作室洞内管棚设置管棚工作室，工作室与正常段初期支护比较，外扩0.8～1.0m，长5～12m。

3.钻孔及安装钻机开钻时，低速低压钻进，逐渐调整钻速及风压，钻进过程中采用测斜仪测定管棚角度，外插角1°～3°，出现卡钻时，来回冲孔，利用高压风将钻渣吹出，缓慢钻进直至正常为止。

表2-1管棚钻孔允许偏差管棚由钻机顶进，钢管节段间用套管连接，节段长度4～6m，下管时相邻管棚接头错开布置，管棚顶到位后，与导向管间隙用速凝水泥砂浆封堵，安装进浆孔和排气孔。

4.注浆作业人员按照试验室配合比进行拌制水泥浆，注浆顺序由下到上、隔孔注浆，注浆机注浆压力1.0～2.0MPa，达到终压后稳压10min或注浆量不小于设计注浆量80%，或进浆速度为开始进浆（看下视频里面的字错了没有）速度的1/4后停止注浆，注浆完毕后，清洗注浆设备。

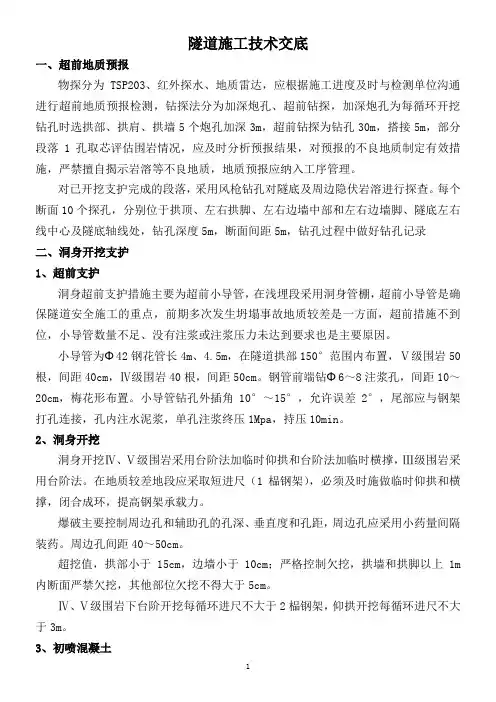

隧道施工技术交底一、超前地质预报物探分为TSP203、红外探水、地质雷达，应根据施工进度及时与检测单位沟通进行超前地质预报检测，钻探法分为加深炮孔、超前钻探，加深炮孔为每循环开挖钻孔时选拱部、拱肩、拱墙5个炮孔加深3m，超前钻探为钻孔30m，搭接5m，部分段落1孔取芯评估围岩情况，应及时分析预报结果，对预报的不良地质制定有效措施，严禁擅自揭示岩溶等不良地质，地质预报应纳入工序管理。

对已开挖支护完成的段落，采用风枪钻孔对隧底及周边隐伏岩溶进行探查。

每个断面10个探孔，分别位于拱顶、左右拱脚、左右边墙中部和左右边墙脚、隧底左右线中心及隧底轴线处，钻孔深度5m，断面间距5m，钻孔过程中做好钻孔记录二、洞身开挖支护1、超前支护洞身超前支护措施主要为超前小导管，在浅埋段采用洞身管棚，超前小导管是确保隧道安全施工的重点，前期多次发生坍塌事故地质较差是一方面，超前措施不到位，小导管数量不足、没有注浆或注浆压力未达到要求也是主要原因。

小导管为Φ42钢花管长4m、4.5m，在隧道拱部150°范围内布置，Ⅴ级围岩50根，间距40cm，Ⅳ级围岩40根，间距50cm。

钢管前端钻Φ6～8注浆孔，间距10～20cm，梅花形布置。

小导管钻孔外插角10°～15°，允许误差2°，尾部应与钢架打孔连接，孔内注水泥浆，单孔注浆终压1Mpa，持压10min。

2、洞身开挖洞身开挖Ⅳ、Ⅴ级围岩采用台阶法加临时仰拱和台阶法加临时横撑，Ⅲ级围岩采用台阶法。

在地质较差地段应采取短进尺（1榀钢架），必须及时施做临时仰拱和横撑，闭合成环，提高钢架承载力。

爆破主要控制周边孔和辅助孔的孔深、垂直度和孔距，周边孔应采用小药量间隔装药。

周边孔间距40～50cm。

超挖值，拱部小于15cm，边墙小于10cm；严格控制欠挖，拱墙和拱脚以上1m 内断面严禁欠挖，其他部位欠挖不得大于5cm。

Ⅳ、Ⅴ级围岩下台阶开挖每循环进尺不大于2榀钢架，仰拱开挖每循环进尺不大于3m。

宜万铁路复杂隧道
施工超前地质预报超前水平探孔探测报告
齐岳山隧道（第33标）
探测里程：YDK0+000～YDK0+020
报告编写：
技术负责：
施工监理：
驻地设计：
施工单位：
2009年3月14日
报告审查意见单：
YDK0+000超前水平钻探成果报告
1、钻探设备：矿研RPD75。

2、钻孔布置：具体位置见钻孔布置图。

3、钻探依据：宜万总指2009-33会议精神及宜万线复杂隧道施工地质实施细则的相关要求。

4、钻探技术要点：钻探以探测隧道前方围岩岩性、构造和隐含水体情况为目的，钻探中主要以取芯及观测钻进速度、返水、返碴颜色，卡钻、跳钻情况，以及直接量测的水压、水量情况，据此判断前方地质情况。

5、钻探成果：共计钻孔3个，探1取芯21m，探2孔深21m，探3孔深21m，从2009年3月10日开始到2009年3月11日结束，根据钻探情况初步分析成果如下：
YDK0+000～+020处于F11断层影响带内，主要以泥灰岩、泥岩及钙质页岩为主，局部见方解石，围岩破碎，终孔时，无水。

建议施工时，按照地质超前预报通知单，加强短距离超前地质预报，及时支护，并加强围岩监控量测和洞内外观察，确保施工安全。

中隧科研所齐岳山隧道项目部
2009年3月14日
齐岳山隧道YDK0+000钻孔布置示意图
制图：复核：监理：日期：制图：复核：监理：日期：制图：复核：监理：日期：。
