计算机网络实验_实验9 BGP实验_

实验十、BGP实验实验要求：1、掌握BGP的基本配置方法。

2、掌握如何查看BGP的各种配置信息。

3、掌握基于回环口的BGP的邻居关系建立的配置方法。

4、理解需要使用回环口为目的。

5、理解BGP同步功能的作用和配置。

6、掌握使用指向NULL0接口的静态路由的汇总配置方法。

7、掌握使用聚合属性的路由汇总配置方法。

实验拓扑：根据实验要求，实验拓扑如图10-1所示。

图10-1 BGP实验拓扑注：R1和R2属于自治系统65001，R3属于自治系统65002实验步骤：1、根据实验拓扑，对路由器各接口配置IP地址，使直连链路相互间可以进行通信。

2、在R1和R2上配置EIGRP，关闭自动汇总。

参考命令如下：R1(config)#router eigrp 50 50修改为自己学号后两位R1(config-router)#network 192.168.1.0R1(config-router)#network 1.0.0.0R1(config-router)#no auto-summaryR2(config)#router eigrp 50 50修改为自己学号后两位R2(config-router)#network 192.168.1.0R2(config-router)#network 2.0.0.0R2(config-router)#no auto-summary3、首先在R1和R2配置BGP协议，使用回环口创建邻居关系，参考命令如下：R1(config)#router bgp 65001 65001修改为65000+自己学号后两位R1(config-router)#neighbor 2.2.2.2 remote-as 65001 65001修改为65000+自己学号后两位R1(config-router)#network 1.1.1.1 mask 255.255.255.255R1(config-router)#network 172.16.0.0 mask 255.255.255.0R1(config-router)#network 172.16.1.0 mask 255.255.255.0R1(config-router)#network 172.16.2.0 mask 255.255.255.0R1(config-router)#network 172.16.3.0 mask 255.255.255.0R1(config-router)#network 192.168.1.0R2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#neighbor 1.1.1.1 remote-as 65001 65001修改为65000+自己学号后两位R2(config-router)#network 2.2.2.2 mask 255.255.255.255R2(config-router)#network 192.168.1.0R2(config-router)#network 192.168.2.04、配置后在路由器R1中查看BGP邻居关系和汇总信息，参考命令如下：R1#show ip bgp neighborsR1#show ip bgp summary问题1：R1中邻居关系的状态是什么？5、查看路由器R1和R2的BGP的路由链路数据库信息，参考命令如下：R1#show ip bgp ipv4 unicast问题2:在数据库中是否有非直连链路信息？6、在路由器R1和R2中分别指定回环接口建立邻居关系，参考命令如下：R1(config)#router bgp 65001 65001修改为65000+自己学号后两位R1(config-router)#neighbor 2.2.2.2 update-source lo1 lo1为地址1.1.1.1的接口R2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#neighbor 1.1.1.1 update-source lo0 lo0为地址2.2.2.2的接口问题3：再次查看R1的邻居关系，邻居关系状态为什么？问题4：在路由器R2中查看路由链路数据库，能否看到R1上面的路由？如果能看到的话这些路由是否为最佳路由？（提示：最佳路由提示符为“*>”）问题5：查看R2路由表，能否看到172.16.1.0路由？7、在路由器R1、R2中关闭同步功能R1(config)#router bgp 65001 65001修改为65000+自己学号后两位R1(config-router)#no synchronizationR2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#no synchronization问题6：过一段时间查看路由器R2的路由表，是否能看到172.16.1.0的路由？8、在路由器R2和R3中配置不同自治系统的BGP路由，参考命令如下：R2(config)#router bgp 65001 65001修改为65000+自己学号后两位R2(config-router)#neighbor 3.3.3.3 remote-as 65002 65002修改为65001+自己学号后两位R2(config-router)#neighbor 3.3.3.3 update-source lo0 lo0为地址2.2.2.2的接口R2(config-router)#neighbor 3.3.3.3 ebgp-multihop 2R2(config)#ip route 3.3.3.3 255.255.255.255 192.168.2.3注：添加静态路由，使得R2能够访问3.3.3.3R3(config)#router bgp 65002 65002修改为65001+自己学号后两位R3(config-router)#neighbor 2.2.2.2 remote-as 65001 65001修改为65000+自己学号后两位R3(config-router)#neighbor 2.2.2.2 update-source lo1 lo1为3.3.3.3的接口R3(config-router)#neighbor 2.2.2.2 ebgp-multihop 2R3(config-router)#network 192.168.2.0R3(config-router)#network 192.168.3.0R3(config-router)#network 192.168.4.0R3(config-router)#network 192.168.5.0R3(config-router)#network 192.168.6.0R3(config-router)#network 192.168.7.0R3(config)#ip route 2.2.2.2 255.255.255.255 192.168.2.2注：添加静态路由，使得R2能够访问2.2.2.2问题7：查看路由器R3的路由表，能否得到全网的路由信息？问题8：查看路由器R1的路由器，能否得到全网的路由信息？9、在路由器R1中添加静态路由，使得能够访问3.3.3.3R1(config)#ip route 3.3.3.3 255.255.255.255 192.168.1.2问题9：过一段时间后再查看路由器R1的路由表，能否看到全网路由信息？10、通过路由汇总配置，有效的减少路由表的大小，提高路由效率。

实验BGP综合实验实验物理拓扑图R1r1(config)#interface e1/0r1(config-if)#ip add 192.168.1.1 255.255.255.0r1(config-if)#no shutdownr1(config-if)#exitr1(config)#interface loopback 1r1(config-if)#ip add 1.1.1.1 255.255.255.0r1(config-if)#no shutdownr1(config-if)#exitr1(config)#interface loopback 2r1(config-if)#ip add 192.168.7.11 255.255.255.0r1(config-if)#no shutdownr1(config-if)#exitr1(config)#router ripr1(config-router)#net 192.168.1.0r1(config-router)#net 192.168.7.0r1(config-router)#net 1.1.1.0r1(config-router)#exitr1(config)#router bgp 100r1(config-router)#neighbor 2.2.2.2 remote-as 200 手动指上邻居r1(config-router)#neighbor 2.2.2.2 update-source loopback 1 以我的LOOPBACK 1 为原与2 .2..2.2 建立邻居关系r1(config-router)#neighbor 2.2.2.2 ebgp-multihop 2 EB与EB用回环口建立邻居所要经历的HOP数r1(config-router)#exitr1(config)#ip route 2.2.2.0 255.255.255.0 192.168.1.2r1(config)#router bgp 100r1(config-router)#net 192.168.1.0r1(config-router)#net 1.1.1.0r1(config-router)#net 192.168.7.0r1(config-router)#endR2r2(config)#interface e1/0r2(config-if)#ip add 192.168.1.2 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#interface e1/1r2(config-if)#ip add 192.168.2.1 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#interface loopback 1r2(config-if)#ip add 2.2.2.2 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#router eigrp 100r2(config-router)#net 2.2.2.0r2(config-router)#net 192.168.2.0r2(config-router)#exitr2(config)#router bgp 200r2(config-router)#neighbor 1.1.1.1 remote-as 100r2(config-router)#neighbor 1.1.1.1 update-source loopback 1r2(config-router)#neighbor 1.1.1.1 ebgp-multihop 2r2(config-router)#exitr2(config)#ip route 1.1.1.0 255.255.255.0 192.168.1.1r2(config)#router bgp 200r2(config-router)#neighbor 3.3.3.3 remote-as 200r2(config-router)#neighbor 3.3.3.3 update-source loopback 1r2(config-router)#neighbor 4.4.4.4 remote-as 200r2(config-router)#neighbor 4.4.4.4 update-source loopback 1r2(config-router)#net 192.168.1.0r2(config-router)#net 192.168.2.0r2(config-router)#net 2.2.2.0r2(config-router)#endr2#show ip r*Mar 1 00:19:29.135: %SYS-5-CONFIG_I: Configured from console by consoler2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static rouo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsS 1.1.1.0 [1/0] via 192.168.1.12.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 2.2.2.0/24 is directly connected, Loopback1D 2.0.0.0/8 is a summary, 00:13:45, Null0D 3.0.0.0/8 [90/409600] via 192.168.2.2, 00:09:50, Ethernet1/1D 4.0.0.0/8 [90/435200] via 192.168.2.2, 00:07:28, Ethernet1/1B 192.168.4.0/24 [200/0] via 4.4.4.4, 00:00:38B 192.168.7.0/24 [20/0] via 1.1.1.1, 00:01:19C 192.168.1.0/24 is directly connected, Ethernet1/0C 192.168.2.0/24 is directly connected, Ethernet1/1D 192.168.3.0/24 [90/307200] via 192.168.2.2, 00:09:47, Ethernet1/1r2(config)#router bgp 200r2(config-router)#neighbor 3.3.3.3 next-hop-self 默认EB告诉IB路由条目是下一跳不会改变所以必须强制下一跳r2(config-router)#neighbor 4.4.4.4 next-hop-selfr2(config-router)#endr2#show ip route*Mar 1 00:21:54.807: %SYS-5-CONFIG_I: Configured from console by consoler2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static rouo - ODR, P - periodic downloaded static routeGateway of last resort is not setB 192.168.12.0/24 [200/0] via 4.4.4.4, 00:00:061.0.0.0/24 is subnetted, 1 subnetsS 1.1.1.0 [1/0] via 192.168.1.12.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 2.2.2.0/24 is directly connected, Loopback1D 2.0.0.0/8 is a summary, 00:16:11, Null0D 3.0.0.0/8 [90/409600] via 192.168.2.2, 00:12:16, Ethernet1/1D 4.0.0.0/8 [90/435200] via 192.168.2.2, 00:09:54, Ethernet1/1B 192.168.4.0/24 [200/0] via 4.4.4.4, 00:03:04B 192.168.7.0/24 [20/0] via 1.1.1.1, 00:03:45C 192.168.1.0/24 is directly connected, Ethernet1/0C 192.168.2.0/24 is directly connected, Ethernet1/1D 192.168.3.0/24 [90/307200] via 192.168.2.2, 00:12:13, Ethernet1/1R3r3(config)#interface e1/1r3(config-if)#ip add 192.168.2.2 255.255.255.0r3(config-if)#no shutdownr3(config-if)#exitr3(config)#interface e1/0r3(config-if)#ip add 192.168.3.1 255.255.255.0r3(config-if)#no shutdownr3(config-if)#exitr3(config)#interface loopback 1r3(config-if)#ip add 3.3.3.3 255.255.255.0r3(config-if)#no shutdownr3(config-if)#exitr3(config)#router eigrp 100r3(config-router)#net 3.3.3.0r3(config-router)#net 192.168.2.0r3(config-router)#net 192.168.3.0r3(config-router)#exitr3(config)#router bgp 200r3(config-router)#neighbor 2.2.2.2 remote-as 200r3(config-router)#neighbor 2.2.2.2 update-source loopback 1r3(config-router)#neighbor 4.4.4.4 remote-as 200r3(config-router)#neighbor 4.4.4.4 update-source loopback 1r3(config-router)#net 192.168.2.0r3(config-router)#net 192.168.3.0r3(config-router)#net 3.3.3.0r3(config-router)#endr3#show ip route*Mar 1 00:19:36.211: %SYS-5-CONFIG_I: Configured from console by r3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter aN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external typE1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-ia - IS-IS inter area, * - candidate default, U - per-usero - ODR, P - periodic downloaded static routeGateway of last resort is not setD 2.0.0.0/8 [90/409600] via 192.168.2.1, 00:09:58, Ethernet1/13.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 3.3.3.0/24 is directly connected, Loopback1D 3.0.0.0/8 is a summary, 00:10:00, Null0D 4.0.0.0/8 [90/409600] via 192.168.3.2, 00:07:36, Ethernet1/0B 192.168.4.0/24 [200/0] via 4.4.4.4, 00:00:46B 192.168.1.0/24 [200/0] via 2.2.2.2, 00:01:28C 192.168.2.0/24 is directly connected, Ethernet1/1C 192.168.3.0/24 is directly connected, Ethernet1/0r3#show ip bgpBGP table version is 7, local router ID is 3.3.3.3Status codes: s suppressed, d damped, h history, * valid, > best,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path *>i192.168.1.0 2.2.2.2 0 100 0 i *> 192.168.2.0 0.0.0.0 0 32768 i* i 2.2.2.2 0 100 0 i* i192.168.3.0 4.4.4.4 0 100 0 i *> 0.0.0.0 0 32768 i *>i192.168.4.0 4.4.4.4 0 100 0 i* i192.168.7.0 1.1.1.1 0 100 0 100 i * i192.168.12.0 5.5.5.5 0 100 0 300 i r3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter aN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external typE1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-ia - IS-IS inter area, * - candidate default, U - per-usero - ODR, P - periodic downloaded static routeGateway of last resort is not setD 2.0.0.0/8 [90/409600] via 192.168.2.1, 00:10:53, Ethernet1/13.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 3.3.3.0/24 is directly connected, Loopback1D 3.0.0.0/8 is a summary, 00:10:56, Null0D 4.0.0.0/8 [90/409600] via 192.168.3.2, 00:08:31, Ethernet1/0B 192.168.4.0/24 [200/0] via 4.4.4.4, 00:01:41B 192.168.7.0/24 [200/0] via 2.2.2.2, 00:00:13B 192.168.1.0/24 [200/0] via 2.2.2.2, 00:02:23C 192.168.2.0/24 is directly connected, Ethernet1/1C 192.168.3.0/24 is directly connected, Ethernet1/0r3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter aN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external typE1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-ia - IS-IS inter area, * - candidate default, U - per-usero - ODR, P - periodic downloaded static routeGateway of last resort is not setB 192.168.12.0/24 [200/0] via 4.4.4.4, 00:00:09D 2.0.0.0/8 [90/409600] via 192.168.2.1, 00:12:10, Ethernet1/13.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 3.3.3.0/24 is directly connected, Loopback1D 3.0.0.0/8 is a summary, 00:12:12, Null0D 4.0.0.0/8 [90/409600] via 192.168.3.2, 00:09:48, Ethernet1/0B 192.168.4.0/24 [200/0] via 4.4.4.4, 00:02:58B 192.168.7.0/24 [200/0] via 2.2.2.2, 00:01:29B 192.168.1.0/24 [200/0] via 2.2.2.2, 00:03:40C 192.168.2.0/24 is directly connected, Ethernet1/1C 192.168.3.0/24 is directly connected, Ethernet1/0R4r4(config)#interface e1/0r4(config-if)#ip add 192.168.3.2 255.255.255.0r4(config-if)#no shutdownr4(config-if)#exitr4(config)#interface e1/1r4(config-if)#ip add 192.168.4.1 255.255.255.0r4(config-if)#no shutdownr4(config-if)#exitr4(config)#interface loopback 1r4(config-if)#ip add 4.4.4.4 255.255.255.0r4(config-if)#no shutdownr4(config-if)#exitr4(config)#router eigrp 100r4(config-router)#net 192.168.3.0r4(config-router)#net 4.4.4.0r4(config-router)#exitr4(config)#router bgp 200r4(config-router)#neighbor 3.3.3.3 remote-as 200r4(config-router)#neighbor 3.3.3.3 update-source loopback r4(config-router)#neighbor 2.2.2.2 remote-as 200r4(config-router)#neighbor 2.2.2.2 update-source loopback r4(config-router)#neighbor 5.5.5.5 remote-as 300r4(config-router)#neighbor 5.5.5.5 update-source loopback r4(config-router)#neighbor 5.5.5.5 ebgp-multihop 2r4(config-router)#exitr4(config)#ip route 5.5.5.0 255.255.255.0 192.168.4.2r4(config)#router bgp 200r4(config-router)#net 192.168.3.0r4(config-router)#net 192.168.4.0r4(config-router)#net 4.4.4.0r4(config-router)#endr4(config)#router bgp 200r4(config-router)#neighbor 3.3.3.3 next-hop-selfr4(config-router)#neighbor 2.2.2.2 next-hop-selfR5r5(config)#interface e1/1r5(config-if)#ip add 192.168.4.2 255.255.255.0r5(config-if)#no shutdownr5(config-if)#exitr5(config)#interface loopback 1r5(config-if)#ip add 5.5.5.5 255.255.255.0r5(config-if)#no shutdownr5(config-if)#exitr5(config)#interface loopback 2r5(config-if)#ip add 192.168.12.27 255.255.255.0r5(config-if)#no shutdownr5(config-if)#exitr5(config)#router ospf 1r5(config-router)#net 5.5.5.0 0.0.0.255 area 0r5(config-router)#net 192.168.4.0 0.0.0.255 area 0r5(config-router)#net 192.168.12.0 255.255.255.0 area 0r5(config-router)#exitr5(config)#ip route 4.4.4.0 255.255.255.0 192.168.4.1r5(config)#router bgp 300r5(config-router)#neighbor 4.4.4.4 remote-as 200r5(config-router)#neighbor 4.4.4.4 update-source loopback 1 r5(config-router)#neighbor 4.4.4.4 ebgp-multihop 2r5(config-router)#net 192.168.4.0r5(config-router)#net 192.168.12.0r5(config-router)#net 5.5.5.0。

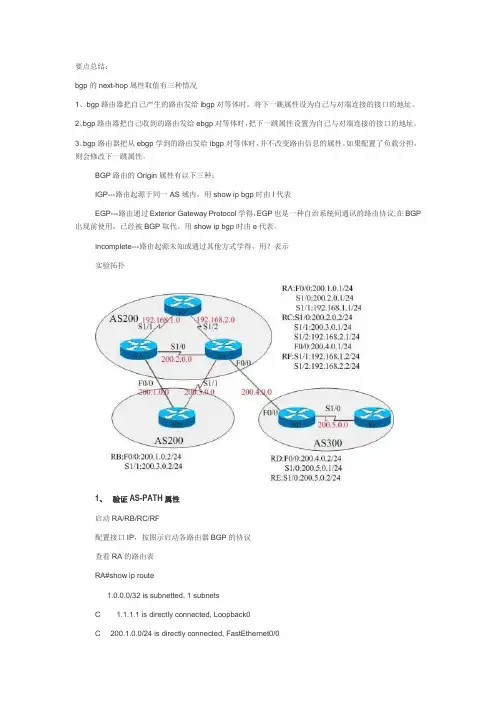

要点总结：bgp的next-hop属性取值有三种情况1、bgp路由器把自己产生的路由发给ibgp对等体时，将下一跳属性设为自己与对端连接的接口的地址。

2、bgp路由器把自己收到的路由发给ebgp对等体时，把下一跳属性设置为自己与对端连接的接口的地址。

3、bgp路由器把从ebgp学到的路由发给ibgp对等体时，并不改变路由信息的属性。

如果配置了负载分担，则会修改下一跳属性。

BGP路由的Origin属性有以下三种：IGP---路由起源于同一AS域内，用show ip bgp时由I代表EGP---路由通过Exterior Gateway Protocol学得，EGP也是一种自治系统间通讯的路由协议,在BGP 出现前使用，已经被BGP取代。

用show ip bgp时由e代表。

Incomplete---路由起源未知或通过其他方式学得，用？表示实验拓扑1、验证AS-PATH属性启动RA/RB/RC/RF配置接口IP，按图示启动各路由器BGP的协议查看RA的路由表RA#show ip route1.0.0.0/32 is subnetted, 1 subnetsC 1.1.1.1 is directly connected, Loopback0C 200.1.0.0/24 is directly connected, FastEthernet0/0C 200.2.0.0/24 is directly connected, Serial1/0B 200.3.0.0/24 [200/0] via 200.2.0.2, 00:01:37C 192.168.1.0/24 is directly connected, Serial1/1B 192.168.2.0/24 [200/0] via 200.2.0.2, 00:01:37红色字第一条，RA到200.3.0.0网段的下一跳是RC，而不是用快速以太网链路连接的RB。

bgp实验报告总结
BGP实验报告总结
背景
BGP（Border Gateway Protocol）是用于在互联网中交换路由信息的协议。

它是一种路径矢量协议，用于确定最佳路径，并且能够适应网络拓扑的变化。

在本次实验中，我们对BGP进行了实验，并对实验结果进行了总结和分析。

实验过程
在实验中，我们使用了模拟器来模拟网络环境，并配置了多个路由器和主机。

我们通过配置BGP协议来模拟网络中的路由器之间的路由信息交换。

我们还模拟了网络中的故障情况，以观察BGP协议对网络拓扑变化的适应能力。

实验结果
通过实验，我们观察到BGP协议在网络拓扑变化时能够快速地重新计算最佳路径，并更新路由表。

当网络中发生故障时，BGP能够及时地发现并通知其他路由器，从而保证了网络的稳定性和可靠性。

此外，我们还观察到BGP协议在处理大规模网络时的效率和性能表现良好。

总结与分析
通过本次实验，我们对BGP协议的工作原理和性能有了更深入的了解。

BGP作为互联网中最重要的路由协议之一，具有很强的稳定性和可靠性。

它能够适应网络拓扑的变化，并且能够处理大规模网络的路由信息交换。

因此，BGP协议在互联网中扮演着至关重要的角色。

结论
通过本次实验，我们对BGP协议有了更深入的了解，并且验证了其在网络中的
稳定性和可靠性。

BGP协议的高效性和性能表现使其成为互联网中不可或缺的一部分，对于构建稳定和可靠的互联网具有重要意义。

我们将继续深入研究BGP协议，并将其应用于实际网络中，以提高网络的稳定性和可靠性。
