悬臂浇筑法工艺流程一、啥是悬臂浇筑法。
悬臂浇筑法呢，就是一种在桥墩两侧设置工作平台，平衡地逐段向跨中悬臂浇筑混凝土梁体，并逐段施加预应力的施工方法。
就像是搭积木一样，不过这个积木是用混凝土一点点浇筑起来的，而且还得很小心很精细地做呢。
这方法在建造一些大型桥梁的时候可经常用到哦。
二、施工前的准备。
施工之前呀，那可得做不少事儿。
场地得清理干净吧，不能乱七八糟的，不然材料设备都没地儿放。
各种施工的设备得准备好，像挂篮呀，这可是悬臂浇筑法里的一个超级重要的家伙。
挂篮就像是一个可以移动的小房子，工人在里面进行混凝土的浇筑等工作。
还有混凝土的原材料，那得严格把关，沙子、石子、水泥啥的，质量都得杠杠的。
就好比我们做饭，食材不好，做出来的饭肯定也不好吃呀。
测量放线也不能少，得把各个位置都精确地确定好，这就像给工人师傅们画了一个施工的地图一样。
三、桥墩施工。
先得把桥墩做好。
桥墩可是整个桥梁的支撑，就像人的两条腿一样重要。
做桥墩的时候，基础要打得特别牢，钢筋要按照设计要求一根一根地摆放好，就像给桥墩搭骨架一样。
然后再浇筑混凝土，这个时候得注意振捣，要让混凝土均匀密实，可不能有蜂窝麻面。
如果有了这些问题，就像人脸上长了痘痘一样，不美观还可能影响桥墩的质量呢。
四、挂篮安装。
桥墩弄好之后，就轮到挂篮登场啦。
挂篮的安装可是个技术活。
要先把各个部件运到现场，然后像拼拼图一样把它们组装起来。
不过这个拼图可不能随便拼，每个部件的连接都得按照规定的方法来。
安装好之后，还得进行检查和调试，确保挂篮可以安全平稳地工作。
就好像我们新买了一辆自行车，得先检查一下刹车、轮胎这些地方有没有问题，才能放心地骑出去。
五、悬臂浇筑。
接下来就是真正的悬臂浇筑环节喽。
先在挂篮里绑扎钢筋，这钢筋就像人体里的骨头一样，得摆放得整整齐齐的。
然后安装模板，模板就像一个模具，决定了混凝土的形状。
之后就可以浇筑混凝土啦。
在浇筑的时候，要控制好浇筑的速度和高度，不能太快也不能太慢，太高了可能会溅得到处都是，太低了又会影响施工效率。
第1篇一、悬臂浇筑法施工工程概述悬臂浇筑法施工工程是指利用挂篮等设备，在已经张拉锚固并与墩身连成整体的梁段上，逐段浇筑混凝土，形成连续梁的施工方法。
该方法适用于预应力混凝土变截面连续梁桥、连续刚构桥、T型刚构桥等桥梁工程。
二、悬臂浇筑法施工工程过程1. 挂篮设计与组装根据桥梁结构特点和施工要求，设计合适的挂篮结构。
挂篮组装完成后，进行全面检查，确保安装质量。
同时，按设计荷载进行载重试验，消除非弹性变形。
2. 浇筑段落悬浇梁体一般分为四大部分浇筑：（1）墩顶梁段（0号块）：在墩顶托架或膺架上浇筑，并实施墩梁临时固结。
（2）墩顶梁段（0号块）两侧对称悬浇梁段：在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。
（3）边孔支架现浇梁段：在支架上浇筑边跨主梁合龙段。
（4）主梁跨中合龙段：最后浇筑中跨合龙段，形成连续梁体系。
3. 悬浇顺序及要求（1）在墩顶托架或膺架浇筑0号段并实施墩梁临时固结。
（2）在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。
（3）在支架上浇筑边跨主梁合龙段。
（4）最后浇筑中跨合龙段，形成连续梁体系。
4. 张拉及合龙（1）顶板、腹板纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设计有要求时按设计要求施做。
（2）预应力混凝土连续梁合龙顺序一般是先边跨、后次跨、再中跨。
三、悬臂浇筑法施工工程特点1. 施工速度快：悬臂浇筑法施工过程中，可同步进行梁体施工，提高施工效率。
2. 结构安全：采用预应力混凝土结构，梁体具有较好的抗裂性能和承载能力。
3. 质量可靠：施工过程中，严格控制施工质量，确保桥梁结构安全可靠。
4. 适用范围广：适用于各种预应力混凝土桥梁工程，尤其适用于大跨径、复杂地质条件的桥梁施工。
5. 施工环境友好：悬臂浇筑法施工过程中，对周边环境影响较小，有利于环境保护。
总之，悬臂浇筑法施工工程具有施工速度快、结构安全、质量可靠等优点，在桥梁工程中得到广泛应用。
悬臂现浇法施工总结一、啥是悬臂现浇法。
悬臂现浇法呢，就是一种很有趣的施工方法哦。
它主要是在桥墩两侧设置工作平台，这个平台就像是手臂一样伸出去，然后在这个平台上一段一段地浇筑混凝土，慢慢就形成了桥梁的梁体结构啦。
这种方法就像是搭积木一样，一块一块地把桥梁搭起来。
你可别小看这个方法哦。
它有很多优点呢。
比如说，它不需要在桥下搭建很多复杂的支架，对于那些下面地形复杂，像有河流、山谷或者交通要道的地方，简直就是救星。
而且，它可以根据桥梁的设计形状很灵活地进行施工，像那种弯弯曲曲的桥，用悬臂现浇法也能轻松搞定。
二、施工前的准备。
施工之前呀，那可真是忙得像热锅上的蚂蚁呢。
首先得把施工场地给整理好，这就好比是要打扫干净屋子再请客一样。
得把那些乱七八糟的东西都清理掉，然后根据设计图纸把桥墩的位置精确地确定好。
这一步可不能马虎，差一点点，后面的梁体可就对不上号啦。
材料的准备也是个大工程。
混凝土、钢筋这些材料就像士兵的弹药一样，得准备得足足的。
而且质量还得把关好，混凝土的配合比要经过好多好多试验，就为了找到最适合这个工程的那种比例。
钢筋呢，要检查有没有生锈啊，规格对不对啊之类的。
还有施工设备，那些挂篮呀，就像是战士的武器。
挂篮得检查它的安全性，看看各个部件是不是都牢固，毕竟施工的时候，工人师傅们可都得靠它呢。
三、施工过程中的那些事儿。
施工过程可就更有意思啦。
工人师傅们就像一群超级英雄，在挂篮这个小平台上大展身手。
混凝土的浇筑是个关键环节。
就像做蛋糕一样，得一层一层地来。
先把底层的混凝土浇筑好，振捣密实，不能有气泡，不然就像蛋糕里有洞洞一样，不结实。
在浇筑的时候，还得注意温度的影响，太热或者太冷的时候浇筑都可能会出问题呢。
所以有时候得给混凝土盖上被子，或者给它吹吹风扇降降温。
钢筋的绑扎也不简单。
要把一根根钢筋按照设计的形状和位置摆放好，就像在摆弄一件艺术品。
而且钢筋之间的连接要牢固，就像手拉手的小伙伴，不能轻易松开。
这时候，工人师傅们就得小心翼翼的，全神贯注，不然一个不小心，就可能影响整个梁体的强度。

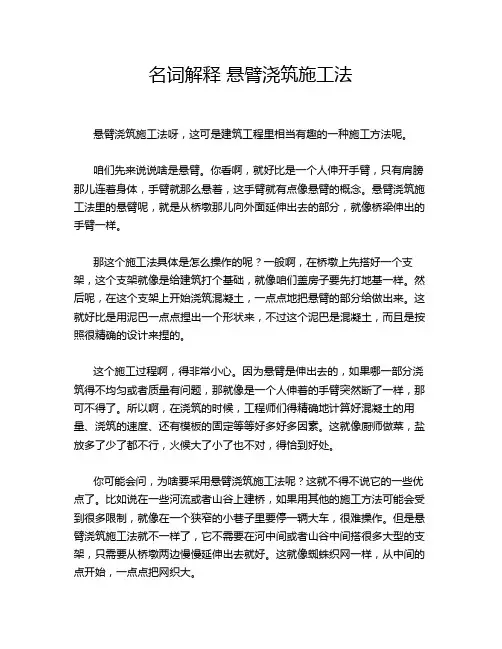

名词解释悬臂浇筑施工法悬臂浇筑施工法呀，这可是建筑工程里相当有趣的一种施工方法呢。
咱们先来说说啥是悬臂。
你看啊，就好比是一个人伸开手臂，只有肩膀那儿连着身体，手臂就那么悬着，这手臂就有点像悬臂的概念。
悬臂浇筑施工法里的悬臂呢，就是从桥墩那儿向外面延伸出去的部分，就像桥梁伸出的手臂一样。
那这个施工法具体是怎么操作的呢？一般啊，在桥墩上先搭好一个支架，这个支架就像是给建筑打个基础，就像咱们盖房子要先打地基一样。
然后呢，在这个支架上开始浇筑混凝土，一点点地把悬臂的部分给做出来。
这就好比是用泥巴一点点捏出一个形状来，不过这个泥巴是混凝土，而且是按照很精确的设计来捏的。
这个施工过程啊，得非常小心。
因为悬臂是伸出去的，如果哪一部分浇筑得不均匀或者质量有问题，那就像是一个人伸着的手臂突然断了一样，那可不得了。
所以啊，在浇筑的时候，工程师们得精确地计算好混凝土的用量、浇筑的速度、还有模板的固定等等好多好多因素。
这就像厨师做菜，盐放多了少了都不行，火候大了小了也不对，得恰到好处。
你可能会问，为啥要采用悬臂浇筑施工法呢？这就不得不说它的一些优点了。
比如说在一些河流或者山谷上建桥，如果用其他的施工方法可能会受到很多限制，就像在一个狭窄的小巷子里要停一辆大车，很难操作。
但是悬臂浇筑施工法就不一样了，它不需要在河中间或者山谷中间搭很多大型的支架，只需要从桥墩两边慢慢延伸出去就好。
这就像蜘蛛织网一样，从中间的点开始，一点点把网织大。
而且啊，悬臂浇筑施工法还能根据实际的地形和工程需求做出各种形状的悬臂结构。
这就好比是做手工，你可以根据自己的创意做出各种各样的形状。
比如说有些桥梁的悬臂部分是弧形的，有些是折线形的，这都是悬臂浇筑施工法的功劳。
在这个施工法里，还有一个很重要的东西就是挂篮。
挂篮是什么呢？就像是一个可以移动的小房子，不过这个小房子是为了方便工人在悬臂上进行浇筑施工的。
工人可以在挂篮里面进行各种操作，就像在自己家里的厨房做菜一样方便。
谈悬臂浇筑桥梁施工什么是悬臂浇筑？悬臂浇筑是指在桥墩上搭设临时悬吊构件，通过悬臂板和临时摆架，使混凝土浇筑面向桥面悬吊，施工人员在悬吊混凝土框架内对混凝土进行浇筑，最终完成桥梁结构的建设。
悬臂浇筑是一种比较常见的桥梁施工方式之一，特别适合超长跨度、大桥梁、复杂结构的建设。
悬臂浇筑具有节约时间和人力、提高施工效率、减少材料损耗等优点，因此被广泛应用于桥梁建设。
悬臂浇筑的施工要点1. 施工前准备工作在悬臂浇筑前，需要进行充分的技术准备工作，特别是在有限的工作周围内，需要利用好现有的资源和设备，充分规划好施工流程。
施工前需要进行以下准备工作：•制定施工方案和相关技术文件•安排好施工团队和各项施工任务•确定好吊装设备和悬臂板的型号和数量•对施工现场进行认真的勘测和测量•准备好混凝土浇筑所需的材料和机械设备2. 吊装设备和悬臂板搭设在进行悬臂浇筑之前，施工单位需要先进行吊装设备和悬臂板的搭设，具体操作步骤如下：•设计并搭设起各项辅助构件，如临时摆架、拉索、拼接板等•搭设起主临时吊钩和次级吊钩•悬臂板的连接和调整•安装悬臂板滑道•滑道调整和平衡•停留线锚固点的安装，吊车和主吊钩的位置确认各项构件的搭设过程中，需要注意安全事项，特别是吊装设备和悬臂板的安装和调整过程中，需要严格遵守施工规范要求，确保悬臂浇筑施工的安全性。
3. 施工基本步骤悬臂浇筑的施工基本步骤如下：•在运输混凝土的车辆停放区域，设立倾卸装置，并配备钢筋和重物用来固定倾卸装置•在悬臂浇筑板尽端摆设盘条•吊起混凝土倾卸斗并安装挡板•装入混凝土•进行震动和振实•取下盘条•进行下一段的悬臂浇筑需要注意的是，悬臂浇筑施工过程中，要遵循安全第一的原则，时刻注意各项函数和施工条件的变化，确保施工过程的平稳和安全性。
悬臂浇筑的施工优势悬臂浇筑具有如下的施工优势：1. 提高施工效率悬臂浇筑具有施工效率高、工期短等优点，特别适用于长跨度、大桥梁、斜拉桥、拱桥、拱肋桥等大型桥梁结构的建设。
《施工技术》浅谈悬臂浇筑施工法！工程概况：北川河大桥位于西宁市城北区，横跨北川河，该桥主桥采用35 60 35米的三跨变截面预应力混凝土连续梁桥，横截面为单箱单室。
根据受力情况采用三向预应力。
主桥采用菱形挂篮施工，以21号墩、22号墩为两个T构，单T划分8个块段，施工时最大悬臂长度27.5m，悬臂浇筑最大长度4m，最大重量95吨，单T浇筑最大不平衡力控制在200KN以内。
1 悬臂浇筑施工工艺悬臂法浇筑法又称无支架平衡伸臂法或挂（吊）篮法，所用的主要的设备是挂篮。
通过挂篮的前移，对称地向两侧跨中逐段浇筑混凝土，并施加预应力，如此循环作业。
其施工工艺流程：挂篮前移就位→调平模板→（钢筋制作）安装底板及腹板钢筋→安装内模→绑扎顶板钢筋→安装预应力管道→监理工程师验收→浇筑混凝土（制作试块）→混凝土养护、拆膜及接缝处理→预应力筋下料、穿束→张拉预应力筋→封锚、压浆→挂篮前移就位。
2 菱形挂篮的组成和特点挂篮主要由三个系统组成：主桁承重系统、底篮和模板系统、走行系统。
菱形挂篮特点：结构简单，受力明确，整体刚度大，安全可靠，操作方便；前端及中部工作面开阔，便于挂篮轨道、腹板、底板钢筋、竖向预应力钢筋的安装，加快施工速度；走行装置构造简单，外侧模、底模可一次就位，内模也能整体拉到位；利用箱梁竖向预应力筋锚固轨道及挂篮，取消了后平衡重，挂篮自重轻。
3 挂篮安装顺序（挂篮的拆除顺序相反）3.1 找平铺枕：测量放样并用墨线弹出箱梁中线、轨道中线和轨道端头位置线，用1:2水泥砂浆找平铺枕部位，铺设钢轨；3.2 安装轨道，确认中心距无误后，用锚固梁与竖向筋将轨道锁定；安装前后支座，前支座与轨道之间铺四氟乙烯滑板；3.3 吊装主桁架并安装桁架间联结系，用精轧螺纹钢与扁担梁将主桁架后端锚固在轨道上；主桁架采用临时固定措施,保证两主桁架稳定；3.4 吊装前上横梁及组合件(包括翼缘横臂、主梁横臂)；3.5 安装外滑梁；3.6 吊装底摸架及底摸板组合；3.7 松0#、1#侧板，前移至模板预定位置；3.8 吊装内模模架及内滑梁；3.9 调整主模标高及模板相对尺寸。
悬臂浇筑法悬臂浇筑法是一种常用的结构施工方法，也叫做悬臂砌筑、悬臂施工、悬臂浇筑等。
可以大大减少结构施工中的人力和物质投入，并且可以有效提高施工质量。
文将详细介绍悬臂浇筑法的基本原理、施工方法及相关技术措施。
一、悬臂浇筑法的基本原理悬臂浇筑法是一种新型的结构施工方法。
主要是利用起重机与砌体模具之间的悬臂结构，通过起重机吊装、模具放置和毛坯砌筑完成结构施工。
不仅可以大大减少结构施工中的人力和物质投入，而且可以有效提高施工质量。
二、悬臂浇筑法的施工方法1.重机安装：为了达到悬臂结构，首先需要安装起重机。
重机必须在结构施工的中心点上，以确保准确的定位和比较稳定的结构施工吊装状况。
2.体模具安装：结构施工的下一步是安装砌体模具，这取决于室内的布置和外观的要求。
体模具的安装过程中，要确保每一块模具的准确定位和固定，以保证毛坯砌筑的整体结构完整性。
3.坯砌筑：毛坯砌筑是悬臂浇筑法施工最关键的一步，也是最难控制的一步。
先，应确保砌体模具的准确位置和牢固固定，以免在浇筑过程中移动。
，要按照规定的比例，按层数砌筑毛坯，以确保砌筑完整性和质量。
三、悬臂浇筑法的相关技术措施1.重机的安装和使用：在悬臂浇筑的施工中，起重机的安装和使用是非常重要的。
先，要确保起重机的安装良好，使其在使用过程中不会出现空转、移动等问题，以确保施工安全。
，起重机的使用过程中必须严格控制其力度，以免由于力度过大而损坏模具或其他结构部位。
2.体模具的选择：模具的选择是悬臂浇筑法施工的重要环节，应根据施工项目的类型、质量要求及施工工艺要求等因素，合理选择砌体模具。
3.坯的加工和搅拌：悬臂浇筑法的施工质量直接取决于毛坯的加工和搅拌质量。
此，在毛坯砌筑前，应充分加工并按配比进行搅拌，以保证毛坯的均匀性。
综上所述，悬臂浇筑法是一种非常有效的结构施工方法，可以大大减少施工人力投入，提高施工质量。
施工过程中，要确保起重机的安装和使用，合理选择砌体模具，加工毛坯并进行搅拌，以确保安全、高效的施工质量。
浅析市政桥梁施工中悬臂浇筑施工工艺市政道路是城市的重要组成部分，而市政桥梁则是市政道路的重要组成部分。
市政桥梁的建设需要经过多个工艺环节，其中悬臂浇筑是其中的重要一环。
下面将对市政桥梁施工中悬臂浇筑施工工艺进行浅析。
一、悬臂浇筑施工的概念悬臂浇筑施工是指在施工中，利用支模悬挑出要浇筑构件的一端，从而在悬挑端进行浇筑的一种工艺。
这种工艺主要用于桥梁、高架等工程的梁板、墩柱、拱肋等构件的浇筑。
悬臂浇筑施工技术的发展从柱墩浇筑发展到梁板、拱梁等大型构件的浇筑，通过悬臂浇筑能够更好地提高工程质量，缩短施工周期。
二、悬臂浇筑施工的工艺流程1. 支模搭设：首先需要在浇筑位置搭设好支模，支模的搭设需严格按照设计要求进行，确保支模的牢固和稳定。
2. 钢筋绑扎：在支模搭设完成后，需要对钢筋进行绑扎，确保钢筋的位置、间距等符合设计要求。
3. 浇筑准备：在支模和钢筋准备完成后，需要对浇筑材料进行准备，包括混凝土的搅拌、运输等工作。
4. 悬挑浇筑：在一切准备就绪后，可以进行悬挑浇筑工作，即将混凝土从一侧悬挑到另一侧进行浇筑，同时需要保持浇筑的均匀性和连续性。
5. 后续工序：在浇筑完成后，需要进行养护等工序，确保混凝土的强度和稳定性，最终完成整个悬臂浇筑施工工艺。
三、悬臂浇筑施工的关键技术1. 支模设计：支模的设计是悬臂浇筑施工的重要环节，其设计需考虑到梁板、墩柱等构件的强度、刚度等要求，同时还需要考虑悬臂浇筑过程中的稳定性和安全性。
2. 浇筑操作：在悬浇过程中，需要严格控制浇筑速度、坍落度等，确保混凝土的均匀性和质量。
3. 安全措施：悬臂浇筑施工过程中需要加强安全管理，保证施工人员的安全，同时需要加强对设备、材料等的安全监控。
四、悬臂浇筑施工的优势1. 提高施工速度：悬臂浇筑工艺可以同时进行多个浇筑点的施工，从而大大提高了施工效率。
2. 减少施工占用面积：悬臂浇筑可以最大程度地减少对施工场地的占用，为施工提供了更大的操作空间。
浅析市政桥梁施工中悬臂浇筑施工工艺市政桥梁作为城市基础设施之一，其建设对城市交通的发展起着重要作用。
在市政桥梁的建设过程中，悬臂浇筑施工技术是一种常见的桥梁施工方式，其可以实现单次浇筑跨度大、施工速度快、效率高等优点。
本文将从悬臂浇筑施工工艺的特点、施工准备工作、施工步骤、安全防护等方面进行分析。
一、悬臂浇筑施工工艺的特点悬臂浇筑是桥梁建设中一种快速高效的施工方式。
其特点一般包括以下几个方面：1、单次浇筑跨度大，可以一次性浇筑完一整个跨度。
2、施工速度快。
悬臂浇筑采用全墩悬挑、悬臂浇筑的方式，无需模板支撑，减少了模板制作和拆卸等时间，提高了施工效率。
3、保证施工质量。
悬臂浇筑施工过程中采用龙门吊和起重机等设备，精确控制筋板的位置和姿态，确保筋板的垂直和水平度，从而保证了施工的精度。
4、适用范围广。
悬臂浇筑可以应用于各种桥梁结构的悬挑施工，如悬臂梁、箱梁、拱桥、斜拉桥等。
二、施工准备工作在进行悬臂浇筑施工之前，需要进行合理的准备工作以确保施工的顺利进行。
1、设备检查：施工设备需要经过检查，确保吊机起重量和起升速度能够满足施工要求。
2、工作平台的搭设：在桥墩顶部搭设好起重平台，并按照设计图纸设置浇筑支座和调整架，确保工作平台的平整度、稳定性和安全性。
3、材料准备：施工材料必须满足设计规定，材料的质量、数量、规格等必须符合设计施工要求。
4、防护措施：为保证施工安全，必须设置必要的安全防护措施，如设置安全防护网、施工区划分、施工标志等。
1、悬臂架安装。
将龙门起重机移动到墩身上方的临时平台上，然后通过钢丝绳将悬臂架吊装到预留的悬挂点上。
吊装后，调整悬臂光杆使其与铺放筋板的方位一致。
2、布置筋板和模板。
在悬臂架光杆下方先布置一节筋板，在其上悬挂龙门吊用于调整筋板姿态，确保筋板垂直度和平整度，随后继续铺放筋板。
3、浇筑钢筋混凝土。
在筋板上放置浇筑模板，并在模板两端固定纵肋和横肋。
接着开始浇筑钢筋混凝土。
浇筑过程中注意保证混凝土质量，并加强质量检查，确保浇筑均匀，不出现裂缝、空鼓等质量问题。
桥梁悬臂浇筑法施工的说法说到桥梁悬臂浇筑法，这名字听着就让人觉得很复杂对吧？其实说白了，它就是一种搭建大桥的方式。
你想，建桥嘛，不就是要把两岸连起来，对吧？可要怎么把这桥面搭好呢？那可就得靠巧妙的施工方法了，悬臂浇筑法就应运而生了！你别看这个方法听着高大上，它其实很“接地气”，也很“实用”，没什么高不可攀的，搞懂了就能轻松明白。
这个悬臂浇筑法有个特点，就是它不需要像传统的方法那样，先搭好桥墩、支架啥的，再一层层往上搭建。
悬臂浇筑法是啥呢？简单来说，就是从桥墩的一端开始，先把桥面的一小段搭建起来，然后这段就像“臂膀”一样伸出去，慢慢浇筑下一段，再这样“臂膀”搭“臂膀”，一直延伸下去。
你可以把它想象成你用手臂从一块地方把东西递到另一个地方，你的手臂就是悬臂，而桥面就是你递过去的东西。
这个方法啊，最大的优点就是不需要支架撑着，桥墩一建立就能开始工作，节省了好多材料，也少了很多繁琐的搭建过程。
想象一下，如果传统的搭建方式，得先建支架，再浇筑，再拆支架，那可得浪费多少工期和成本啊。
可是，悬臂浇筑法一下子就解决了这个问题，简直是效率高到飞起。
再来说说它的操作细节。
大家知道，桥梁一般都是很长的，跨度也特别大，尤其是跨河跨海的那种，跨度可以大得让你想象不到。
要把那么长的桥面浇筑出来，可不是小事。
悬臂浇筑法在这种情况就特别有优势了，它就是一段一段地施工，不需要担心支撑问题，一切都能稳稳当当地进行。
这就像是你打游戏时，不急不躁，一关一关地闯，最后大Boss轻松拿下。
这种方法很适合在复杂的地理环境下使用，比如河流、峡谷、甚至是海峡这种地方。
你说，是不是比那些传统方法牛多了！不过，说到优点嘛，悬臂浇筑法也不是万能的哦！毕竟没有什么事儿是十全十美的。
你想，要把一段段的桥面顺利搭建出来，得保证每一段的精度都非常高。
施工过程中的每一步都不能出差错，要是出现了任何小小的问题，整座桥可能就会受到影响。
所以，这就要求施工团队必须得有极高的专业素养，操作时一点都不能马虎。
浅析市政桥梁施工中悬臂浇筑施工工艺市政桥梁是城市道路交通的重要组成部分，桥梁施工是市政工程建设中的重要环节。
在桥梁施工中，悬臂施工是一种重要的工艺方法，可以大大提高施工效率和质量。
本文将对市政桥梁施工中悬臂浇筑施工工艺进行浅析，包括悬臂施工的原理、施工流程、安全措施等方面。
一、悬臂施工原理悬臂施工是指在桥梁梁上安装悬臂架，在悬臂平台上进行模板安装、钢筋绑扎、混凝土浇筑等作业的一种施工方法。
悬臂施工的原理是利用悬臂架的结构，将桥墩两侧的梁分别向中央悬挂，使其自由悬吊在墩之间，利用悬臂原理完成梁的施工。
1.预制梁运输：预制好的梁经过驳船、拖车等交通工具运输到施工现场。
2.悬臂架安装：悬臂架的安装需要钢管桁架支撑，然后再安装悬臂架，确保架子的牢固和稳定。
3.模板安装：在悬臂平台上安装模板，保证其水平和平整，以确保混凝土浇筑后成型的梁符合设计要求。
4.钢筋绑扎：在悬臂平台上安装好模板之后，进行钢筋绑扎，确保钢筋的位置和数量符合设计规定。
5.混凝土浇筑：混凝土通过泵车、塔吊等设备进行输送，浇筑到悬臂平台上的模板内，浇筑顺序应按照设计要求进行。
6.养护：混凝土浇筑后，需要进行养护，保持其湿度和温度，确保其达到设计强度。
三、悬臂施工安全措施在悬臂施工中，安全是第一位的，需要充分注意施工安全措施。
主要包括以下方面：1.悬臂结构的安全性：悬臂架的结构需要符合国家相关标准，结构强度需要能够承受其所处的重量和风压等作用力。
3.人员安全：施工人员需要穿着合格的安全防护用品，如安全帽、安全绳等。
禁止在悬臂平台上无安全保护的情况下作业。
4.设备安全：悬臂施工所使用的设备，如塔吊、泵车等，需要有合格的安全证书和操作人员资质证书。
总之，悬臂浇筑施工是市政桥梁施工中的一种重要工艺方法，可以提高施工效率和质量。
但在悬臂施工中需要充分注意施工安全措施，确保施工过程中没有安全隐患。
悬臂浇筑法施工顺序1. 悬臂浇筑法概述悬臂浇筑法是一种常用的施工方法，主要用于高层建筑、桥梁等结构的混凝土浇筑。
该方法利用悬臂支架将模板悬挂在空中，通过悬挂装置将混凝土运送至模板上进行浇筑，从而实现高空施工。
2. 悬臂浇筑法施工前准备在进行悬臂浇筑法施工之前，需要进行一系列的准备工作，包括： - 设计悬臂支架的结构和参数，确保其能够承受浇筑混凝土的重量； - 准备悬臂支架的材料，包括钢管、钢板等； - 确定悬挂装置的类型，例如塔吊、起重机等； - 准备模板和支撑材料，用于支撑混凝土浇筑。
3. 悬臂浇筑法施工顺序悬臂浇筑法的施工顺序一般包括以下几个步骤：3.1 悬臂支架的安装•安装主悬臂和副悬臂，确保其稳定性和安全性；•安装悬挂装置，将其固定在悬臂支架上；•安装模板和支撑材料，保证其平整度和稳定性。
3.2 混凝土的搅拌和运输•准备混凝土搅拌设备，将水泥、骨料等按一定比例混合；•将搅拌好的混凝土运输至悬挂装置附近，可使用泵车等设备进行运输。
3.3 混凝土的浇筑•将混凝土从悬挂装置中倾倒至模板上，注意控制浇筑速度和浇筑厚度；•使用振捣器对混凝土进行振捣，以排除空隙和提高混凝土的密实度。
3.4 混凝土的养护•在混凝土浇筑完成后，进行养护工作，包括覆盖保湿膜、喷水养护等，以保证混凝土的强度和稳定性。
4. 悬臂浇筑法施工注意事项在进行悬臂浇筑法施工时，需要注意以下几个问题： - 悬臂支架的稳定性和安全性是施工的关键，需要进行详细的结构设计和计算； - 混凝土的浇筑速度和浇筑厚度要控制在合理范围内，避免出现质量问题； - 混凝土的养护工作要及时进行，以保证混凝土的强度和稳定性。
5. 悬臂浇筑法施工的优点和局限性悬臂浇筑法具有以下优点： - 可以实现高空施工，减少施工时间和成本； - 施工过程中不需要地面支撑，对地面的影响较小。
然而，悬臂浇筑法也存在一些局限性： - 悬臂浇筑法对悬挂装置和悬臂支架的要求较高，施工难度较大； - 悬臂浇筑法只适用于特定的结构类型，对结构的要求较高。
第1篇一、悬臂浇筑施工工艺1. 施工准备：在桥梁施工前，需对施工现场进行详细的勘察，确定施工方案，包括悬臂浇筑施工工艺、施工设备、施工顺序等。
2. 墩顶零号段现浇：首先，在桥墩顶部现浇零号段，作为后续悬臂浇筑的起点。
零号段应与桥墩进行临时固结，确保结构稳定。
3. 挂篮安装：在零号段上方安装挂篮，挂篮是悬臂浇筑施工的关键设备，用于支撑施工人员和浇筑混凝土。
4. 悬臂浇筑：由墩顶段开始，分段两侧对称浇筑混凝土。
在浇筑过程中，需注意混凝土的均匀性和密实性，确保结构质量。
5. 预应力张拉：混凝土达到一定强度后，进行预应力张拉，以增强结构的承载能力和抗裂性能。
6. 边孔支架现浇梁段：由于边孔梁段无法使用悬臂浇筑，需采用支架现浇梁段。
7. 合龙：在两侧悬臂浇筑完成后，进行合龙施工。
合龙顺序为先边跨后次跨，最后中跨。
合龙段长度为2米，临时连接合龙口的两悬臂端，并预压。
在浇筑合龙段混凝土时，逐步撤除压重，确保接缝混凝土施工质量。
二、悬臂浇筑施工特点1. 施工速度快：悬臂浇筑施工可多桥孔同时施工，提高施工效率。
2. 结构质量好：悬臂浇筑施工对混凝土的均匀性和密实性要求较高，有利于提高桥梁结构质量。
3. 适用范围广：悬臂浇筑施工适用于大跨径预应力混凝土连续梁、悬臂梁、T形刚构等桥型施工。
4. 施工安全：悬臂浇筑施工过程中，需严格控制施工安全，确保施工人员生命安全。
5. 对环境干扰小：悬臂浇筑施工对桥下的通航、交通等干扰较小。
三、悬臂浇筑施工质量控制1. 施工前，对施工人员进行技术交底，确保施工人员掌握悬臂浇筑施工工艺和质量要求。
2. 严格控制混凝土质量，确保混凝土强度、抗渗、抗裂等性能符合设计要求。
3. 定期对施工设备进行检查、维护，确保设备正常运行。
4. 加强施工过程中的质量监控，发现问题及时处理。
5. 施工完成后，进行质量验收，确保桥梁结构安全、稳定。
总之，桥梁悬臂浇筑施工工程是一项技术含量高、施工难度大的工程。
浅析市政桥梁施工中悬臂浇筑施工工艺市政桥梁悬臂浇筑施工工艺是指在悬臂工况下进行桥梁主梁的浇筑工作。
悬臂浇筑是一种在没有中间支撑结构的情况下，通过悬吊装置将混凝土浇筑到悬挑部分的方法。
这种工艺可以最大限度地减小对交通的干扰，并提高施工效率。
悬臂浇筑施工工艺主要分为以下几个步骤：1. 准备工作：在进行悬臂浇筑前，需要进行严密的安全检查，确保施工工地安全。
还需要准备好悬吊设备和混凝土浇筑设备，确保施工的顺利进行。
2. 悬吊装置的安装：在进行悬臂浇筑前，需要先安装好悬吊装置。
悬吊装置通常由吊车和相关的吊具组成，用于将混凝土运送到悬挑部分。
3. 模板的安装：在悬挑部分需要先安装好支模板和滑模板，用来固定和支撑悬挑部分的混凝土。
模板的安装需要根据设计要求进行，以确保悬挑部分的准确度和稳定性。
4. 混凝土浇筑：在完成模板安装后，可以开始进行混凝土的浇筑工作。
浇筑时需要保证混凝土的质量和流动性，确保浇筑的均匀性和密实性。
同时还需要注意混凝土的温度和湿度，以确保混凝土的强度。
5. 混凝土的养护：在完成浇筑后，需要对混凝土进行养护。
养护的目的是保持混凝土的湿润状态，以促进混凝土的早期强度发展和减少温度变化对混凝土的影响。
悬臂浇筑施工工艺的优点是可以提高施工效率和质量，减少对交通的影响。
但同时也存在一定的风险，如悬吊装置的安全性、混凝土浇筑的均匀性和模板的准确性等方面需要严格控制和监督，以确保施工的安全和质量。
在进行市政桥梁悬臂浇筑施工时，需要根据具体的桥梁结构和悬臂部分的情况制定详细的施工方案，并加强对施工过程的监督和管理，以确保施工的顺利进行。
还需要注意施工中的环境保护和安全生产，做好周边交通的组织和引导工作，以保证施工的安全和质量。
浅谈悬臂浇筑施工法自60年代出现了悬浇施工方法以后,预应力混凝土桥梁不断向大跨径发展。
作为其施工的关键设备,悬浇挂篮施工也得到了不断发展,为缩短悬浇周期、提高经济效益奠定了基础,取得了良好的施工效果,在近代桥梁建筑中已得到越来越多的应用。
标签：悬臂浇筑工程概况:北川河大桥位于西宁市城北区,横跨北川河,该桥主桥采用35+60+35米的三跨变截面预应力混凝土连续梁桥,横截面为单箱单室。
根据受力情况采用三向预应力。
主桥采用菱形挂篮施工,以21号墩、22号墩为两个T构,单T划分8个块段,施工时最大悬臂长度27.5m,悬臂浇筑最大长度4m,最大重量95吨,单T浇筑最大不平衡力控制在200KN以内。

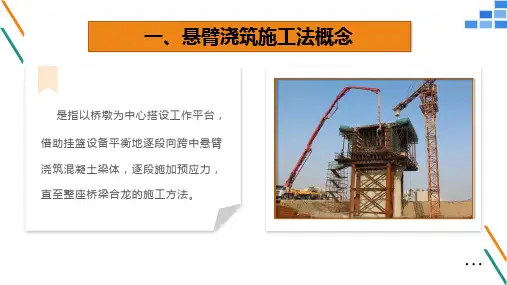

1悬臂浇筑施工工艺悬臂法浇筑法又称无支架平衡伸臂法或挂(吊)篮法,所用的主要的设备是挂篮。
通过挂篮的前移,对称地向两侧跨中逐段浇筑混凝土,并施加预应力,如此循环作业。
其施工工艺流程:挂篮前移就位一调平模板一(钢筋制作)安装底板及腹板钢筋一安装内模一绑扎顶板钢筋一安装预应力管道一监理工程师验收一浇筑混凝土(制作试块)一混凝土养护、拆膜及接缝处理一预应力筋下料、穿束一张拉预应力筋一封锚、压浆一挂篮前移就位。
2菱形挂篮的组成和特点挂篮主要由三个系统组成:主桁承重系统、底篮和模板系统、走行系统。
菱形挂篮特点:结构简单,受力明确,整体刚度大,安全可靠,操作方便:前端及中部工作面开阔,便于挂篮轨道、腹板、底板钢筋、竖向预应力钢筋的安装,加快施工速度;走行装置构造简单,外侧模、底模可一次就位,内模也能整体拉到位;利用箱梁竖向预应力筋锚固轨道及挂篮,取消了:后平衡重,挂篮自重轻。
3挂篮安装顺序(挂篮的拆除顺序相反)3.1找平铺枕:测量放样并用墨线弹出箱梁中线、轨道中线和轨道端头位置线,用1:2水泥砂浆找平铺枕部位,铺设钢轨;3.2安装轨道,确认中心距无误后,用锚固梁与竖向筋将轨道锁定;安装前后支座,前支座与轨道之间铺四氟乙烯滑板;3.3吊装主桁架并安装桁架间联结系,用精轧螺纹钢与扁担梁将主桁架后端锚固在轨道上;主桁架采用临时固定措施,保证两主桁架稳定;3.4吊装前上横梁及组合件(包括翼缘横臂、主梁横臂);3.5安装外滑梁;3.6吊装底摸架及底摸板组合:3.7松0#、1#侧板,前移至模板预定位置;3.8吊装内模模架及内滑梁;3.9调整主模标高及模板相对尺寸。
4挂篮预压挂篮预压的主要目的是取得挂篮弹性变形与荷载的线型关系,检验挂篮主桁架的承载能力,消除挂篮的非弹性变形,为悬浇施工中的变形及高程控制提供可靠依据,确保合拢精度,同时检验挂篮的质量是否满足设计要求,对挂篮整体的安全性能作出检测。
预压荷载取梁段最大重量的1,2倍。
预压分五级加载:20%=>40%=>60%=>80%:>100%,卸载顺序与加载顺序相反;每次分级加载和卸载后,测量底篮前横梁吊带处的挠度,底篮横梁和底板变形;主桁片上前横梁吊带处的挠度。
在每级加载或卸载时及时进行观测。
在加载过程中应注意检查挂篮各个部位,发现异常现象应立即停止加载,进行处理。
根据测量数据进行统计分析,得出挂篮施工挠度。
5挂篮前移5.1找平梁顶面并铺设钢(木)枕及轨道。
5.2放松底摸架前后横梁上吊带。
5.3底篮后横梁两侧的吊耳与外侧模滑梁之间用10t倒链连接,将底篮悬挂在外滑粱上。
5.4拆除后吊带与底篮后横梁的连结。
5.5解除挂篮后端锚固螺杆。
5.6轨道顶面安装两个10t倒链(每套挂篮)并标计好前支座(移运器)的位置。
倒链牵引前支座使挂篮、底篮、外侧模一起向前移动。
5.7将主桁架锚固。
安装后吊带,将底摸架吊起。
5.8调整模板高程,拉出内模调平,挂篮前移完成。
6悬臂浇筑梁的挠度控制及注意事项6.1线型控制即在预应力混凝土悬臂施工阶段,根据线型控制小组计算提供梁体各截面的最终挠度变化值(即竖向变形),设置施工预拱度,据此调整每块梁段模板安装时的前缘标高。
按照施工顺序,每悬浇一段观测5次,即挂篮就位后混凝土浇筑前、梁段混凝土浇筑后、张拉纵向预应力束前、纵向预应力张拉后、移动挂篮移动到位时。
每次观测记录好标高、温度变化。
测量结果以表格形式及时反馈至线型控制小组,并对一些意外情况在备注栏中进行反映。
6.2注意事项6.2.1对每套挂篮进行预压来消除其非弹性变形,测出其弹性变形,为确定立模高程提供依据。
6.2.2在每个墩0号段布设基础沉降观测点,并将结果反应在合拢前4个梁段和边跨段的高程中。
6.2.3定期观测温度和日照对T构悬臂端挠度的影响,通常在早晨进行初测,在下午5点后进行复测。
观测后制成图表进行分析,从而为全桥的立模标高和线形调整提供依据。
6.2.4从合拢段前4个梁段起,对全桥各梁段的标高和线形进行联测,并在这4个梁段内逐步调整,以控制合拢精度。
6.2.5加强对挂篮与轨道、钢(木)枕和梁顶混凝土之间的非弹性变形的观测。
6.2.6在T构悬臂浇筑施工期间,梁顶面所放材料、机具设备应符悬臂载重的要求。
6.2.7线形控制观测点要有明显标记,并在施工中妥善保护,避免碰撞后弯折变形。
用中20直径的钢筋作观测点,钢筋露出混凝土面以10mm为宜,并将钢筋顶磨圆。
7各梁段混凝土浇筑殛预应力张拉7.10#、1#段在墩顶安装贝雷桁架托架平台施工,由于0#、1#段节段较长,混凝土方量大,分两层浇注,其余梁段一次浇筑完成。
分层浇注时水平施工缝采用湿接缝,并在上层砼浇注前撒高标号水泥净浆,提高两层砼粘结力。
浇筑是从梁前端开始浇筑,在根部与已成梁段混凝土连接。
并按先底板,然后腹板、顶板的顺序,左右对称浇筑,避免墩身承受偏心压力。
混凝土灌注完后及时养护,采用塑料薄膜或土工布覆盖,洒水养护,养生期为7天。
当混凝土强度及相应的弹性模量达到设计要求后,按设计要求及对称同步原则张拉预应力筋,并进行压浆。
各梁段施工时,根据安装挂篮需求,预留好各种预留孔道及预埋筋,以便挂篮拼装时能准确就位。
7.2预应力张拉顺序:先纵向,再横向,后竖向。
纵向索对称中线张拉:先腹板后顶板,先下后上,先长索后短索。
纵向预应力束张拉流程:清理孔道——穿束——安装锚具——张拉设备就位——整束张拉至10%控制张拉应力(量测初始读数)——20%、35%、75%、100%五级张拉至控制应力并分别量测伸长值一持荷3min并量测总伸长值一锚固一切除多余钢绞线一封锚一压浆。
预应力张拉采用以张拉力为主、伸长量为辅的“双控”张拉法,竖向预应力筋采取复拉工艺,以减少预应力的损失。
当实际伸长量与计算伸长量之差大于±6%时,查明原因并及时处理。
预应力筋的断丝、滑丝数量,不超过规定数值8中跨合拢段、边跨合拢段和现浇段施工8.1边跨现浇段施工边跨现浇段采用搭设满堂支架施工、其施工工艺流程:平整场地——搭设支架——调整底模标高——预压——安装外模——绑扎梁体钢筋、安装波纹管及竖向预应力粗钢筋——安装内模——浇筑梁体混凝土,养护——拆除内模——待合拢张拉后、落模拆除支架。
在浇筑边跨现浇段时预埋合拢段的劲性骨架连接钢板。
8.2合拢段施工8.2.1箱梁的合拢是控制主桥受力状况和线形的关键工序,因此箱梁的合拢顺序,温度和工艺都必须严格控制:合拢段的施工按先边跨,再中跨的顺序进行。
边跨合拢段施工采用钢管支架进行施工,中跨合拢采用吊架法进行,除内模外其余模板采用挂篮模板。
各合拢跨合拢前,应对主梁的梁顶高程,桥轴线和桥长进行联测,观测温引起的梁体竖向和水平向相对位置变化的关系,连续观测时间不少于48小时,合拢温度控制在当天最低温度时浇筑,防止温度降低时梁两端混凝土对合拢段的张应力。
合拢段混凝土浇筑前,将底板上所有的钢绞线穿入波纹管内,防止混凝土浇筑时堵塞管道。
达到设计合拢温度及张拉预应力后,进行约束锁定(预埋型钢支架进行焊接)。
约束锁定设置由四根钢接杆组成的劲性骨架,分别位于箱梁顶底板靠近腹板处,劲性骨架按图纸预先拼焊好后,在箱梁两端对应预埋件上就位焊接,此后张拉上顶板临时束和下底板对应钢束,形成顶部抗拉的近似剐性接头。
绑扎合拢段钢筋及对接预应力管道,穿入预应力钢筋。
锁定后,撤除千斤项,再复测合拢段长度和高程。
8.2.2边跨合拢:边跨合拢采用支架现浇施工,搭设边跨合拢段的模板,绑扎钢筋;安装边跨合拢劲性骨架并将其焊死,张拉临时合拢束并锚固,但不灌浆;浇筑边跨合拢段混凝土,按设计要求调整合拢段两侧的配重,养生。
8.2.3中跨合拢:安装中跨合拢吊架,配重按设计要求调整控制:架立合拢段模板,绑扎普通钢筋;安装中跨合拢劲性骨架并将其焊死,张拉临时合拢束至设计吨位,以抵消温度降低时梁两端混凝土对合拢段的张应力:浇筑中跨合拢段混凝土时,及时卸去配重。
8.2.4体系转换:悬浇过程中各独立梁段的梁体处于负弯矩受力状态,随着各梁段的合拢使梁体由负弯矩转化为正负弯矩交替分布状态。
当中跨合拢后预应力筋张拉完成后,拆除临时固结和临时支座。
9挂篮使用注意事项9.1挂篮的安装、行走、混凝土入模及拆除过程均系高空作业,必须有安全护栏、护网,两端需均衡作业;9.2使用的机械设备随时检查,及时维修保养;千斤顶、倒链、钢丝绳、吊带必须达到作业安全要求:9.3对挂篮位置、前后吊带、吊架及后锚杆等关键部位,及时检查,及时解决问题,不得留有隐患:9.4对竖向应力筋的位置、数量及时进行检查,保证挂篮预留孔位置准确;9.5及时对梁段标高、中轴线及挠度进行测量,并做好记录:9.6模板与已成梁段混凝土必须密贴,避免出现错台:9.7混凝土入模过程中,随时注意挂篮及模板变形情况,做到及时调整,以便于施工的顺利进行:9.8严格控制混凝土方量,尽量使梁段混凝土各龄期的强度和弹性模量术指标与计算采用值接近,减少实际值与计算采用值之间的误差。
