数字测图内业成图（实验）12内业成图，CASS 9.0提供了“草图法”、“简码法”、“电子平板法”、等3多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图4形编辑窗口中，操作十分方便。

“草图法”在内业工作时，根据作业方式的不5同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。

6在确保计算机内有您要处理的坐标数据文件（如果没有，则要进行数据通讯）7的前提下进行“草图法”内业成图工作。

详细见CASS 9.0用户手册。

891绘制平面图1.1 “点号定位”法作业流程101. 定显示区11定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大12小，以保证所有点可见。

首先移动鼠标至“绘图处理”项，按左键，即出现如图131-1下拉菜单。

然后选择“定显示区”项，按左键，即出现一个对话窗如图1－2 14所示。

这时，需输入碎部点坐标数据文件名。

可直接通过键盘输入，如在“文件15（N）:”（即光标闪烁处）输入C:＼CASS90＼DEMO＼YMSJ.DAT后再移动鼠标至16“打开（O）”处，按左键。

也可参考WINDOWS选择打开文件的操作方法操作。

这17时，命令区显示：最小坐标（米）X=87.315，Y=97.020 最大坐标（米）X=221.270，18Y=200.00192. 选择测点点号定位成图法20移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图1-2所示的21对话框。

22232425262728图1-1 数据处理下拉菜单图1-2 选择测点点号定位成图法的对话框29输入点号坐标点数据文件名C:＼CASS90＼DEMO＼YMSJ.DAT后，命令区提示：30读点完成！共读入60点。

313. 绘平面图32根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图33式符号，然后在屏幕中将所有的地物绘制出来。

系统中所有地形图图式符号都是34按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，35所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放36在“植被园林”这一层。

1、绘图处理Βιβλιοθήκη 2、定显示区定显示区 操作
3、查找坐标 文件
4、打开
展野外测点 点号
展控制点
展控高程 • 显示点位和高程值
• 选择控制点坐标数据文件及控制点类型
• 显示各测点的点名和点位
绘制 四点房屋
绘制 多点房屋
绘制 房屋附属
绘制 围墙
主讲老师
一、Cass软件概述 二、Cass绘图步骤 三、Cass常用绘图功能 四、Cass常用快捷键
一、Cass软件概述 二、Cass绘图步骤 三、Cass常用绘图功能 四、Cass常用快捷键
一、CASS软件概述
。
二、南方CASS绘图步骤
绘图步骤
定显示区 展点
输入绘图比例尺 绘图
图形检查及整饰 加入图框、图形分副

南方CASS操作步骤第一：保存一个.dat文件在适当位置.(最常用的是存我的电脑E盘下的以自己的名字命名的文件夹下.)第二:在南方CASS中打开.DAT文件打开桌面上的CASS-------绘图处理---------展野外测点点号--------*.dat------打开第三:改变点样式在命令行中输入DDPTYPE,在出现的对话框中把原来的点边为十字叉,大小变为相对屏幕0.5.第四:变字大小及位置1)行中输入FILTER------清除列表------添加选择的对象------删除(从法线矢量----随层)-----应用2)选中其中任意一个数字------命令行中输入ALL右击-----左键拖动到适当位置(左边属性矿中可改数字的字体和大小)-------左单击第五:把展进CASS的点放在指定图层我们实际工程中的测图,都是多天数据同时处理,这就需要把不同天的数据图形同时显示,但为了区别不同天,不同区的数据,我们通常把展进来的点放在指定的图层:第一种方法:把展点号层重命名,一般以测图日期为准,则所展点号就放在指定图层了.第二种方法:新建一个图层(图层名称通常为测图日期),把展进来的点放在新建图层中.完成以上五步就可以利用现有草图在CASS中绘图了.下面是CASS一些常用的快捷命令:E -------删除U--------回退W--------围墙Y-------复合线上加点G--------注记单个高程FF--------多点房屋SS-----四点房屋J--------复合线连接K---------陡坎绘制PL-----画多段线M-------符号移动P---------窗口平移S-------加入实体编码X-------多功能复合线C---------画圆Z-------窗选H-------符号换向CP-------复制I--------绘制道路T--------文字注记D--------管线O-------修改高程A--------画圆弧F-------独立地物复制以上快捷命令都是字母+空格才能完成,其中注记单个高程是G+两个空格.下面是几个常用命令:DDOTYPE------变点样式FILTER---------过滤REGEN----------刷新CTRL+A-------选中所有图层。

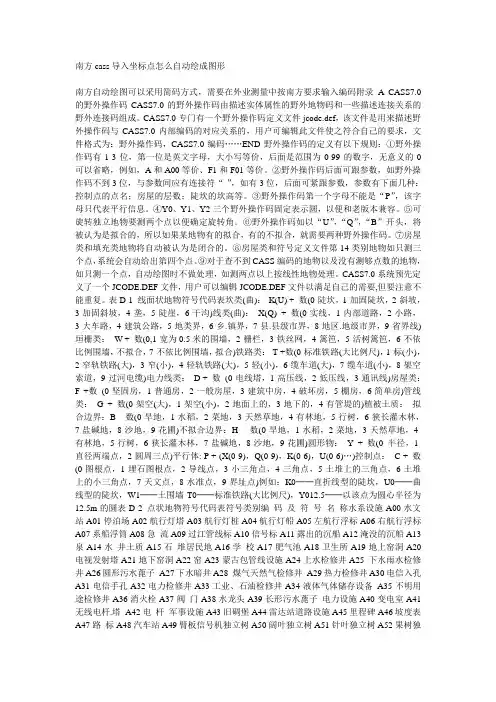

南方cass导入坐标点怎么自动绘成图形南方自动绘图可以采用简码方式，需要在外业测量中按南方要求输入编码附录 A CASS7.0的野外操作码CASS7.0的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外连接码组成。

CASS7.0专门有一个野外操作码定义文件jcode.def，该文件是用来描述野外操作码与CASS7.0内部编码的对应关系的，用户可编辑此文件使之符合自己的要求，文件格式为：野外操作码，CASS7.0编码……END野外操作码的定义有以下规则：①野外操作码有1-3位，第一位是英文字母，大小写等价，后面是范围为0-99的数字，无意义的0可以省略，例如，A和A00等价、F1和F01等价。
