林火视频监控系统
林火视频监控系统是一套专门用于森林火灾监测的高科技设备，它通过安装在高处的高清摄像头，实时监控森林区域的火情动态。
该系统通过先进的图像识别技术，能够快速识别火点，并及时向指挥中心发送警报，从而大大提高了森林火灾的响应速度和处理效率。
该系统的核心组成部分包括：
1. 高清摄像头：这些摄像头通常安装在森林边缘或制高点，能够覆盖广阔的监视区域。
它们具备夜视功能，即使在夜间也能清晰捕捉到火情。
2. 图像识别软件：该软件能够分析摄像头捕捉到的图像，通过算法识别出火点，并对其进行分类和定位。
3. 数据传输网络：监控系统通过高速数据传输网络将火情信息实时发送到指挥中心，确保信息的及时传递。
4. 指挥中心：指挥中心是整个系统的大脑，它负责接收、分析和处理来自各个监控点的信息，并指挥现场的灭火行动。
5. 移动监控设备：为了提高监控系统的灵活性，还配备有移动监控设备，如无人机，它们可以在火灾发生时迅速部署，提供更详细的火场信息。
林火视频监控系统的优势在于：
- 高效的火情监测：系统能够实时监测火情，及时发现火点，减少火
灾蔓延的风险。
- 快速的响应时间：一旦检测到火情，系统能够迅速向指挥中心发送
警报，缩短了从发现火情到采取行动的时间。
- 减少人力成本：通过自动化的监控系统，减少了对人工巡逻的依赖，降低了人力成本。
- 提高灭火效率：准确的火点定位和火情分析，有助于制定更有效的
灭火策略，提高灭火效率。
总之，林火视频监控系统是森林火灾预防和控制的重要工具，它通过
现代化的技术手段，为森林火灾的早期发现和快速响应提供了强有力
的支持。
输电线路防山火视频监控系统CMV2100-SH型[键入文档标题] [键入文档副标题]Administrator2014-11-10一、项目背景随着电力建设的迅速发展，电网规模的不断扩大，高压远距离架空输电线路日益增多，在复杂地形条件下的电网建设和设备维护工作也越来越多。
高压输电线路分布范围广，穿越地区地形复杂、气候条件多变，传输距离远，时常发生输电线路事故。
山火具有突发性、随机性、快速性等特点，往往难于控制，在夏季高温天气及秋冬节干燥天气，山火突发的概率十分高，对电网输电线路的安全运行构成了较高的威胁。
输电线路防山火监控系统用于对高压输电线路周边的实时山火监测，用户在监控中心就可以获取远方线路山火、焚烧秸秆、烧纸等威胁线路安全的山火事件，一旦发生山火灾情，便可在第一时间发出报警，以便及时扑灭山火，保障输电线路稳定运行。
二、方案简介输电线路防山火视频监控系统，前端采用高清球形摄像机（720P），内部集成火焰探测传感器，可对监控区域进行视频和红外辐射的同步监测，一但发生山火，温度超过设定阈值即可自动报警。
监控人员可结合温度数据和实时视频画面进行判断并快速响应。
装置通过感应取电方式获取工作电源（导线电流≥100A），等电位安装在输电导线上，通过无线传输装置将视频信号传输至相邻的变电站，再从变电站传输至监控中心。
该系统采用了目前较为先进的感应取电技术和无线自组网技术，相比传统的太阳能供电和3G通信方式，具有供电稳定、通信可靠、视频清晰、无后续费用等多种优点。
三、技术方案1.系统结构系统由前端山火视频监测装置、无线通信装置和后台视频监控软件等组成。
监控前端：包括视频监控装置、山火探测单元、无线通信装置发射端、感应取电装置等，为一体化设计，直接等电位安装在输电导线上。
中继点：当监控点距离变电站大于10公里或有遮挡时，可通过中继点进行通信接力。
中继点包括一套小型太阳能供电系统和无线通信装置发射端、接收端。
一般安装在杆塔上，体积小，安装方便。

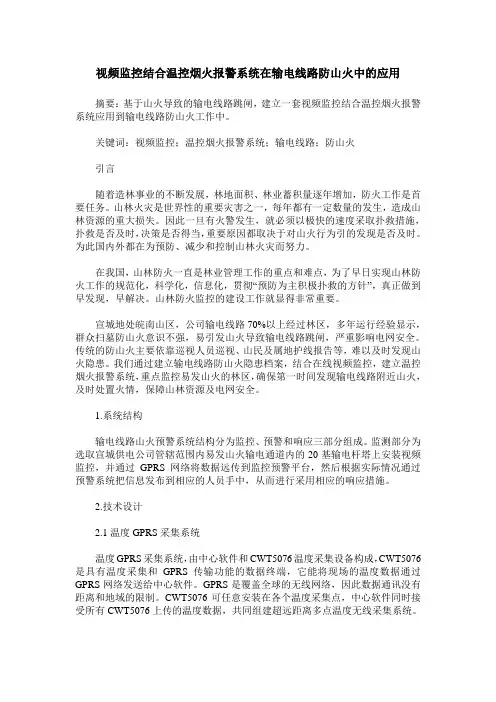

视频监控结合温控烟火报警系统在输电线路防山火中的应用摘要：基于山火导致的输电线路跳闸，建立一套视频监控结合温控烟火报警系统应用到输电线路防山火工作中。
关键词：视频监控；温控烟火报警系统；输电线路；防山火引言随着造林事业的不断发展，林地面积、林业蓄积量逐年增加，防火工作是首要任务。
山林火灾是世界性的重要灾害之一，每年都有一定数量的发生，造成山林资源的重大损失。
因此一旦有火警发生，就必须以极快的速度采取扑救措施，扑救是否及时，决策是否得当，重要原因都取决于对山火行为引的发现是否及时。
为此国内外都在为预防、减少和控制山林火灾而努力。
在我国，山林防火一直是林业管理工作的重点和难点，为了早日实现山林防火工作的规范化，科学化，信息化，贯彻“预防为主积极扑救的方针”，真正做到早发现，早解决。
山林防火监控的建设工作就显得非常重要。
宣城地处皖南山区，公司输电线路70%以上经过林区，多年运行经验显示，群众扫墓防山火意识不强，易引发山火导致输电线路跳闸，严重影响电网安全。
传统的防山火主要依靠巡视人员巡视、山民及属地护线报告等，难以及时发现山火隐患。
我们通过建立输电线路防山火隐患档案，结合在线视频监控，建立温控烟火报警系统，重点监控易发山火的林区，确保第一时间发现输电线路附近山火，及时处置火情，保障山林资源及电网安全。
1.系统结构输电线路山火预警系统结构分为监控、预警和响应三部分组成。
监测部分为选取宣城供电公司管辖范围内易发山火输电通道内的20基输电杆塔上安装视频监控，并通过GPRS 网络将数据远传到监控预警平台，然后根据实际情况通过预警系统把信息发布到相应的人员手中，从而进行采用相应的响应措施。
2.技术设计2.1温度GPRS采集系统温度GPRS采集系统，由中心软件和CWT5076温度采集设备构成，CWT5076是具有温度采集和GPRS传输功能的数据终端，它能将现场的温度数据通过GPRS网络发送给中心软件。
GPRS是覆盖全球的无线网络，因此数据通讯没有距离和地域的限制。
输电线路山火在线监测系统技术规范书1.1输电线路山火在线监测输电线路山火在线监测主要由高精度红外山火预警雷达、风光互补供电系统、无线视频监控系统、山火预警定位后台管理软件等组成。
高精度红外山火预警雷达可在全天候条件下实时对铁塔周围半径5公里区域的山火进行监测；风光互补供电系统对整个系统进行供电；无线视频监控系统主要是通过安装在铁塔上以及便携式的视频监控可以将山火现场的视频实时的传送到后台；山火预警定位后台管理软件可以自动对发生山火进行定位以及报警等功能。
1.2工作条件1.2.1正常工作条件(1)环境温度：–30℃～+70℃(2)环境相对湿度：5%～95%（无凝露、无积水）(3)大气压力：80kPa~110kPa(4)最大风速：35m/s（离地面10m高，10min平均风速）（户外）(5)最大日温差：25℃（户外）(6)日照强度：0.1W/cm2（风速0.5m/s)（户外）(7)覆冰厚度：10mm（户外）(8)耐地震能力：地震烈度7级地区（地面水平加速度 0.20g，地面垂直加速度 0.10g，地震波为正弦波，持续时间三个周波，安全系数1.67）(9)场地安全要求：符合GB9361中B类安全规定(10) 监测装置安全要求：符合GB4943中的相关规定1.2.2特殊工作条件当超出§4.1中规定的工作条件时，由用户与供应商协商确定。
2、输电线路山火在线监测系统技术要求2.1 技术参数2.1.1高精度红外山火预警雷达探测半径：≤5公里精度：≤1㎡着火面积探测方式：多光谱红外探测；安装方式：紧固一体化安装在铁塔上；工作温度：－30℃～+70℃工作相对湿度：5％～100％RH工作功耗：≤40W供电方式：12V直流供电工作时间：全天候24小时工作通信方式：GPRS/EDGE传输至后台主站防护等级：IP66，防水防尘使用数量：每监测档安装2只。
2.1.2风光互补一体式供电装置主要技术参数垂直轴磁悬浮风力发电机：400W/12V最小发电风速：1m/S（微风启动）太阳能光伏板：单晶硅80W/12V*4块光电转换效率：≥20%工作温度：－30℃～+70℃工作相对湿度：5％～100％RH安装方式：装置安装铁塔上防护等级：IP66，防水防尘2.1.3铁塔视频监控主要技术参数视频压缩格式：H.264视频输入：1路视频输入，BNC接口，1Vpp—75欧匹配阻抗分辨率：CIF：352 * 288, QCIF：176 * 144帧率：CIF帧率1-25帧/秒可调，实际帧率视EVDO网络状况而定。
输电线路防山火在线监测装置摘要：近些年来，随着人们用电量对电的需求不断提高增大，使电网不断壮大，得到前所未有的迅速发展。
分布大江南北，纵横山林。
国家倡导“绿水清山，就是金山银山，随着时间的变化树林变得十分茂密，一到火灾季节，茂密的树林成为火灾多发地。
大多数都是因为输电线路引起的火灾。
而在山林的火灾最为可怕，火灾蔓延速度极快具有突发性、随机性等特点。
一但发生火灾对分布在山林中输电线路带来极大的安全隐患。
前言：为避免由于输电线路在山林引起火灾，电力公司都会安排巡检人员定时检查输电线路潜在的安全隐患。
受到山林复杂环境的影响，使得电力公司不得不安排大量人力物力去进行检查和维修。
可是山林火灾一但发生蔓延极快，晚一分钟收到情况，都会损失巨大。
再多的人力也无济于事，由于火灾造成的输电线路跳闸或者停运造成大范围停电。
已成为输电线路运行的巨大威胁。
给电力公司带来巨大损失和难题。
需求分析：针对以上问题，为第一时间发现山火和扑灭山火。
让输电线路不受影响安全运行，从一开始的人力巡查，到见光模拟监控，再到高清甚至超清监控，直至到现在的热成像技术监控。
热成像利用红外热释重叠探测单元实施探测目标环境的温度，自动探测环境热源。
热成像技术已成为当下防山火监测主要选择。
而深圳鼎信科技研发的DX-WPS100-SH输电线路防山火在线监测装置，运用了热成像技术，是最直观最有效的电网山火监控方案，实时探测、可视化监控区域内的可燃物、烟雾、明火火情，防患于未燃，真正做到全天候24小时有效监控，保障线路的安全稳定运行。
监控原理：输电线路防山火在线监测装置是由主控单元、视频监测单元、红外双光谱山火监测单元、激光照明器、通信单元、供电单元、安装支架及辅材组成；通过红外双光谱山火监测单元实时自动巡航探测目标环境的热源，对山火发生点精确定位，并具备把山火发生点的具体地点用无线4G/5G网络的方式发送给电力部门的功能，指挥中心可以在装置的后台软件、移动终端等进行直观云台遥调视频显示观看山火发生点 , 同时可利用GIS地理信息系统的路径规划，以最短路径指挥扑救队员赶往现场，完成扑救工作。
目录第一章项目总体概述 (4)1.1 方案背景 (4)1.2 系统概述 (6)第二章系统建设方案 (9)2.1 某市监控模拟布点 (9)2.2 某市模拟覆盖效果图 (10)2.3 系统技术特点及优势 (11)2.3.1 系统技术特点 (11)2.3.2 系统技术优势 (13)2.3.3 系统核心技术及价值 (14)2.4 系统结构组成 (15)2.4.1 视频监控终端 (15)2.4.2 信号传输与通讯 (16)2.4.3 处理服务器 (16)2.4.4 监测、控制与分析客户端 (17)2.5 系统功能设计 (17)2.6 前端智能监测基站设计 (24)2.6.1 智能监测基站设计要求 (24)2.6.2 智能监测基站整体设计 (25)2.6.3 基站前端组成 (25)2.6.4 视频采集系统设计 (25)2.6.5 供电系统设计 (32)2.6.6 防盗系统设计 (32)2.6.7 基站控制系统设计 (34)2.6.8 防雷接地系统设计 (35)2.6.9 传输系统设计 (36)2.6.10 UPS系统设计 (38)2.7 森林防火指挥中心建设 (43)2.7.1 防火指挥中心建设要求 (43)2.7.2 联网监控管理软件结构 (44)2.7.3 联网监控管理软件功能模块 (44)2.8 GIS管理软件设计 (45)第三章系统设备 (51)3.1 远红外热成像仪 (51)3.2 高清摄像仪选型 (52)3.3 高清镜头 (52)3.4 野外护罩 (53)3.5 野外数字重型云台 (54)3.6 基站工控机 (55)3.7 微波传输基站与天线 (56)3.8 前端交换机 (56)3.9 后端路由器 (57)3.10 UPS后备电源系统 (58)3.11 内置定位防盗装置 (59)第一章项目总体概述1.1 方案背景针对森林防火的薄弱问题，有必要建立智能化的森林火险综合管理系统，弥补人工防范的不足，采取有效的手段能够对林区进行大范围、大视野的全天候24小时实时监测，能够自动发现林区火源并自动报警，并且能够将火点的位置准确定位，通过这种方式可以解决因人工护林造成的森林防火的不足。
森林防火视频监控系统方案目录一、前言 (3)1.1 编写目的 (3)1.2 背景介绍 (4)1.3 方案概述 (4)二、系统需求分析 (5)2.1 功能需求 (6)2.1.1 实时监控 (7)2.1.2 数据记录与回放 (8)2.1.3 异常报警与通知 (10)2.1.4 管理与维护 (11)2.2 性能需求 (12)2.2.1 传输速度 (13)2.2.2 服务器处理能力 (14)2.2.3 存储容量 (15)2.3 环境需求 (17)2.3.1 温度范围 (18)2.3.2 湿度范围 (19)2.3.3 抗干扰能力 (20)三、系统设计 (21)3.1 总体设计 (22)3.1.1 系统架构 (23)3.1.2 网络设计 (24)3.2 详细设计 (25)3.2.1 传感器选择与布局 (27)3.2.2 服务器配置与选型 (28)3.2.3 传输系统设计 (29)3.2.4 控制中心设计 (30)四、系统实施计划 (32)4.1 项目启动 (33)4.2 设备采购与安装 (34)4.3 系统调试与测试 (35)4.4 培训与交底 (37)4.5 运营与维护 (38)五、系统功能实现 (39)5.1 实时监控 (41)5.1.1 视频采集 (41)5.1.2 图像处理 (42)5.2 数据记录与回放 (43)5.2.1 视频存储 (44)5.2.2 数据查询与回放 (46)5.3 异常报警与通知 (47)5.3.1 烟雾检测 (48)5.3.2 温度异常检测 (48)5.3.3 通知方式 (50)5.4 管理与维护 (51)5.4.1 用户管理 (52)5.4.2 权限管理 (53)5.4.3 系统升级与维护 (54)六、系统安全性考虑 (55)6.1 数据加密 (56)6.2 防火墙设置 (57)6.3 入侵检测与防范 (58)七、系统效益评估 (59)7.1 经济效益 (60)7.2 社会效益 (62)八、结论与展望 (63)一、前言随着自然环境的日益复杂和森林火灾发生的不可预测性，森林防火工作已成为我国生态保护和可持续发展的重要任务之一。
智能视频监控系统在森林防火中的应用随着科技的不断发展，智能视频监控系统在各个领域的应用也越来越广泛。
在森林防火方面，智能视频监控系统的应用更是发挥着重要的作用，帮助森林防火工作者及时发现火情，并及时采取相应的措施，防止火灾的蔓延。
本文将介绍智能视频监控系统在森林防火中的应用，并探讨其在森林防火中的作用和意义。
一、智能视频监控系统在森林防火中的应用情况1. 视频监控设备的部署智能视频监控系统在森林防火中的应用，首先需要在森林的重要部位，如易燃区域、森林边缘等位置，部署视频监控设备。
这些设备通常包括摄像头、红外线传感器、烟雾传感器等，能够实时监测周围环境的情况，及时发现异常情况。
2. 视频监控系统的联网通过将这些监控设备联网，可以实现对整个森林区域的实时监控。
一旦有火情发生，监控中心可以立即收到报警信息，并进行相应的处理。
3. 视频监控系统的智能分析智能视频监控系统不仅能够实现对视频图像的实时监控，还能够通过图像识别技术，对视频图像进行智能分析。
当监控系统发现有可疑情况时，可以自动进行识别，并进行报警。
4. 视频监控系统的应急处理一旦发现了火情，视频监控系统可以立即通知森林防火工作者前往现场进行灭火，也可以通过监控中心实时指挥，协调多个灭火人员进行应急处理。
二、智能视频监控系统在森林防火中的作用和意义1. 及时发现火情智能视频监控系统能够实时监控森林的情况，一旦有火情发生，可以立即感知到，并及时报警。
这对于提高火灾的发现速度具有重要意义。
2. 提高灭火效率通过视频监控系统实时指挥，可以更加高效地进行灭火应急处理，提高灭火效率，并能够在火势初期就进行扑救，避免火情扩散。
3. 减少人力物力消耗传统的巡逻方式需要耗费大量的人力物力，而且在夜间及恶劣天气条件下巡逻效果不佳。
而智能视频监控系统的应用能够减少对人力物力的消耗，提高资源的利用效率。
4. 提供数据支持智能视频监控系统还能够提供火情发生前的视频监控数据，对于火灾的原因调查、责任认定等方面提供数据支持。
森林防火视频监控系统主要有以下功能第一篇：森林防火视频监控系统主要有以下功能森林防火视频监控系统主要有以下功能：1、具有良好的的抗震、抗冲击、防尘、防雨和抗高寒等特性，专为野外架设和高寒环境设计；2、设备具备自动水平扫描、自动巡航、360°螺旋扫描、夜间模式扫描等多种扫描模式；3、设备具备方位和位置信息回传功能；4、设备屏幕菜单可以显示并手动设置设备的各种参数；5、设备具有自动激活、复位动作动能；6、设备具有透雾和夜视监控功能：7、设备采用彩色/黑白转换摄像机，具备红外滤光片，可实现超视距效果；8、设备具有具备内置图像“防抖动”功能，提升在高风速环境中的监控效果；9、设备具备大镜头焦距微调功能，方便镜头在长焦状态下焦距的控制和调整；10、设备具有防盗报警功能，对靠近和攀爬铁塔的无关人员进行实时监测，发出报警信号并通过语音警告；11、设备具有强大的森林防火专用视频平台，实时准确监控森林现场火情。
通过远程无线监控系统，森林防火管理中心能实时监控林区火情实况，及时发现火情，起到预防火灾的目的；火灾发生时，该系统能将现场图像实时传回指挥中心，为指挥中心的远程指挥调度提供有力的保障，最大限度地减小火灾造成的损失；该系统能真实记录火情发生、发展和消灭的整个过程，为火情的预防、治理提供真实有效的历史资料。
第二篇：森林防火监控系统森林防火监控系统林火灾是世界性的林业重要灾害之一，每年都有一定数量的发生，造成森林资源的重大损失和全球性的环境污染。
森林火灾具有突发性、灾害发生的随机性、短时间内能造成巨大损失的特点。
针对我国森林面积覆盖的实际情况，深圳紫光积阳科技公司推出一套切实可行的完整解决方案，利用高科技手段提高森林防火救灾监控的管理水平。
由于林区地形条件很复杂，不适用通常的有线传输模式，本方案将采用无线网络结合有线网络传输系统，将远端的实时画面传到森林防火监控指挥中心，监控中心指挥人员可通过监视器看到林区现场的时实连续画面，一方面不仅减少了护林工作人员的巡山次数，另一方面还可为林区的防火防虫灾工作提供强有力的保证。
森林防火视频监控联网系统解决方案1000字随着气候变化和社会发展，森林火灾成为公共安全的重要问题。
了解和掌握森林火情信息对应对火灾发生至关重要。
而视频监控是预防和处理森林火灾的有效手段之一。
因此，建立森林防火视频监控联网系统成为了必要的措施。
本文将提出一个森林防火视频监控联网系统解决方案。
一、系统组成森林防火视频监控联网系统主要由视频监控点、监控设备、传输系统和数据中心组成。
其中，视频监控点是系统监控的对象，可以布置在林区、山岭等地方。
监控设备是指摄像机、录像机等，用于采集和存储视频信息。
传输系统包括有线传输和无线传输两种方式，常用的有光纤、网线等。
数据中心是整个系统的管理中心，主要负责视频信号的处理、数据存储和信息展示。
二、系统优点森林防火视频监控联网系统具有以下优势：（1）对火灾的实时监控：系统可以24小时不间断地对森林火情进行监控，第一时间发现火灾。
（2）监控范围广：利用视频监控可以覆盖一定面积范围内的森林火情，提高监测精度和效率。
（3）快速响应：在系统监控到火情之后，数据中心可以通过系统自动报警或人工报警快速响应。
（4）远程实时查看：系统可以进行远程实时查看，减少人力成本，提高监控效率。
三、建设流程（1）规划：根据林区分布、森林火情的分布特点和重要程度，确定监控点的数量和分布区域。
（2）选型：选择适用的监控设备和传输系统。
（3）实施：布设监控设备，建设传输系统，建立数据中心。
（4）调试：对系统进行调试和测试，确保系统正常运行。
（5）维护：定期对系统进行维护和保养，确保系统长期稳定运行和数据的保留和完整性。
四、应用场景森林防火视频监控联网系统主要应用于以下场景：（1）重要森林区域或物资储备的保护，如行道树、公园绿化等。
（2）旅游景区、游客集中区域等。
（3）监测火源、可燃物质等危险区域。
（4）对因气候变化而增加了火灾发生概率的地区进行监控。
五、总结建立森林防火视频监控联网系统是保护森林、保护环境的重要举措。
架空输电线路走廊防山火综合监测系统实现与应用随着电力行业的快速发展，架空输电线路走廊防山火综合监测系统逐渐受到人们的重视和应用。
该系统利用先进的技术手段，通过实时监测、数据分析等方式，有效预防和控制山火对输电线路的影响，保障电网安全稳定运行。
本文将就架空输电线路走廊防山火综合监测系统的实现与应用进行探讨。
一、系统搭建与实现架空输电线路走廊防山火综合监测系统的搭建需要多方面的技术支持，包括传感器技术、无线通信技术、数据处理技术等。
首先是传感器技术的应用，系统需要设置多个传感器节点，用于监测走廊内温度、湿度、风向风速等环境参数，及时发现异常情况。
其次是无线通信技术的支持，传感器节点与监控中心之间的数据传输需要实现实时、稳定的通信，确保监测数据可以及时传输和处理。
最后是数据处理技术的应用，监测中心需要建立有效的数据处理算法，对传感器采集的数据进行分析和判断，识别出潜在的火灾隐患并及时报警。
二、系统应用与优势架空输电线路走廊防山火综合监测系统的应用可以提供多重优势。
首先是实现了对输电线路走廊环境的全面监测，可以有效发现山火隐患，降低发生火灾的概率；其次是提高了监测的准确性和实时性，系统可以对监测数据进行快速分析和处理，及时作出反应，避免火灾对电网的损失；再次是提高了电网的安全性和可靠性，系统在保障输电线路安全的同时，也可以减少因火灾导致的停电事故，提升供电质量和可靠性。
三、应用案例分析以某地区架空输电线路走廊防山火综合监测系统为例，该系统通过多个传感器节点实时监测走廊内的环境参数，并通过无线通信技术传输监测数据至监控中心。
监测中心配备了先进的数据处理算法，可以对数据进行实时分析和判断，一旦发现异常情况立即发出警报。
在实际应用中，该系统成功预防了多起山火事件，保障了输电线路的安全运行，得到了用户的高度认可和好评。
综上所述，架空输电线路走廊防山火综合监测系统的实现与应用，对于提升电网安全运行水平，保障供电质量和可靠性具有重要意义。
专利名称：一种输电线路网络智能化山火监控系统专利类型：实用新型专利
发明人：李阳阳
申请号：CN201620415622.5
申请日：20160510
公开号：CN205670368U
公开日：
20161102
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种输电线路网络智能化山火监控系统，主要通过智能山火监测模块将摄像机采集到的视频图像未经压缩地数字化后，通过对烟、火的颜色、形状、轮廓、纹理以及光谱特征，空间几何特征、运动轨迹等多种因素来智能判别烟火，一旦发生疑似烟火就能自动识别并将监测结果传递给后台应用子系统，调用系统中的GPS定位模块的各山火预警装置的位置信息，及风速传感器、风向传感器监测到的风速、风向等信息，通过后台应用子系统实现三维编程定位，实时监控山火动态位移的方向，速度和火场边沿距输电线路的垂直距离，预测到达报警带的时间和距离，后台发出警示消息，从而建立的输电线路山火监控预报警系统。
申请人：武汉智网兴电科技开发有限公司
地址：430074 湖北省武汉市洪山区珞瑜路吴家湾湖北信息产业科技大厦17层1702室
国籍：CN
更多信息请下载全文后查看。
输电线路山火监测预警系统的研究及应用随着气候变化和人类活动的影响，山火越来越频繁，给输电线路带来了严重的安全隐患。
为了及时发现山火并进行有效应对，研发一套高效的输电线路山火监测预警系统尤为重要。
本文将探讨输电线路山火监测预警系统的研究现状及应用前景。
一、输电线路山火监测技术传统的山火监测方式主要依靠人工巡逻和火灾风险评估。
然而，该种方式存在着盲区大、效率低等问题，难以实现对输电线路周边的全面监测。
因此，利用现代技术开发智能化的输电线路山火监测预警系统尤为迫切。
目前，射频识别技术、红外线监测技术、遥感技术等已被广泛用于输电线路山火监测。
射频识别技术具有快速响应、高精度等优势，可以实现对火灾源的精准识别。
红外线监测技术则能够通过探测火灾的热辐射实现对山火的监测。
而遥感技术则可以借助卫星、飞机等平台获取大范围的信息，实现对输电线路周边环境的监测。
二、输电线路山火监测预警系统的应用输电线路山火监测预警系统的应用可以提高山火监测的准确性和效率，有效避免山火对输电线路造成的损失。
该系统可以实现对输电线路周边环境的实时监测，一旦发现火情，系统将立即发出预警信号，通知相关部门采取措施，以减少损失。
此外，输电线路山火监测预警系统还可以与地理信息系统（GIS）相结合，实现对输电线路和火情位置的精准定位，为扑救工作提供更准确的信息支持。
同时，系统还可以与气象预测模型结合，提前预判山火可能发生的时间和地点，为山火防控工作提供更多的参考依据。
三、未来发展趋势未来，随着人工智能、大数据、云计算等技术的不断发展，输电线路山火监测预警系统将迎来更大的发展空间。
智能化的监测设备将更加普及，监测效率和准确性将得到进一步提升。
同时，多传感器融合、数据融合等技术将逐渐成熟，为输电线路山火监测预警系统的发展带来更多可能性。
综上所述，输电线路山火监测预警系统的研究及应用对于减少山火对输电线路的影响具有重要意义。
在未来的发展中，科研人员和工程师们将继续努力，不断完善输电线路山火监测预警系统，为输电线路的安全稳定运行提供更为有力的保障。
CMV2100-SH型输电线路防山火视频监控系统技术方案武汉泰可电气股份有限公司2014-11-10一、项目背景随着电力建设的迅速发展，电网规模的不断扩大，高压远距离架空输电线路日益增多，在复杂地形条件下的电网建设和设备维护工作也越来越多。
高压输电线路分布范围广，穿越地区地形复杂、气候条件多变，传输距离远，时常发生输电线路事故。
山火具有突发性、随机性、快速性等特点，往往难于控制，在夏季高温天气及秋冬节干燥天气，山火突发的概率十分高，对电网输电线路的安全运行构成了较高的威胁。
输电线路防山火监控系统用于对高压输电线路周边的实时山火监测，用户在监控中心就可以获取远方线路山火、焚烧秸秆、烧纸等威胁线路安全的山火事件，一旦发生山火灾情，便可在第一时间发出报警，以便及时扑灭山火，保障输电线路稳定运行。
二、方案简介输电线路防山火视频监控系统，前端采用高清球形摄像机（720P），内部集成火焰探测传感器，可对监控区域进行视频和红外辐射的同步监测，一但发生山火，温度超过设定阈值即可自动报警。
监控人员可结合温度数据和实时视频画面进行判断并快速响应。
装置通过感应取电方式获取工作电源（导线电流≥100A），等电位安装在输电导线上，通过无线传输装置将视频信号传输至相邻的变电站，再从变电站传输至监控中心。
该系统采用了目前较为先进的感应取电技术和无线自组网技术，相比传统的太阳能供电和3G通信方式，具有供电稳定、通信可靠、视频清晰、无后续费用等多种优点。
三、技术方案1.系统结构系统由前端山火视频监测装置、无线通信装置和后台视频监控软件等组成。
监控前端：包括视频监控装置、山火探测单元、无线通信装置发射端、感应取电装置等，为一体化设计，直接等电位安装在输电导线上。
中继点：当监控点距离变电站大于10公里或有遮挡时，可通过中继点进行通信接力。
中继点包括一套小型太阳能供电系统和无线通信装置发射端、接收端。
一般安装在杆塔上，体积小，安装方便。
变电站端：变电站端需安装一台无线通信装置接收端，通过协议转换器转换进入电力通信通道，传输至监控中心。
监控中心：监控中心通过协议转换器将数据转换回以太网数据，并通过视频服务器进行管理和发布。
2.系统配置四、产品特点1.高压感应取电技术高压感应取电技术是一种在高压输电线路上利用电力线路周围的辐射电磁场，感应获取能源，为装置自身供电的先进取能技术，是野外电力设备获取能源的一种新型解决方案。
该技术在高压输电线路上利用通过线路的电流产生的电磁场取得低压工作电能，大大提高了取电的效率，且在功率调节电路的控制下，能适应电力线路短路电流的冲击。
能为用电设备提供高可靠性的、大功率的、稳定的电源供应。
采用高压感应取电技术的视频监控装置可直接悬挂安装的高压输电导线上，与导线工作在等电位状态。
安装后即可永久使用（免维护）。
此技术特点决定了其使用范围的广泛性、便捷性和先进性。
2.宽带无线自组网架构宽带无线自组网接入技术采用5G频段，通信覆盖半径10KM。
采用了起源于军事防窃听用途的无线扩频通信(Anti-Jamming)技术，采取网络隔离及网络认证措施；设置有严密的用户口令及认证，防止非法用户入侵；无线局域网设置附加的第三方加密方案，使攻击者难以捕捉到有用的资料，即使信号被盗听也无法理解其中的内容。
相对于有线网络，无线局域网的组建、配置和维护较为容易，可以迅速（数十分钟内）组建起通信链路，实现临时、应急、抗灾通信的目的，而有线通信则需要较长的时间。
利用宽带无线自组网可以较方便地实现高清视频监控，如果监控点位于某变电站10公里之内，就可以直接将视频信号无线传输到变电站或后台监控中心；如果监控点周围10公里半径内有其它宽带通信条件（如：ADSL宽带网），可以利用其它通信条件将视频信号传输到后台监控中心。
宽带无线自组网设备从研发至生产，始终把设备定位于室外恶劣环境下的电信级标准的长期可靠性应用。
故从选择高可靠性元件，到选择更科学合理的设计，从精致的生产工艺到周密的稳定性测试，无不严格要求，所以设备在-40℃到+60℃的宽温范围内均可正常使用。
宽带无线自组网设备的环境防护等级高达IEC国际标准组织规定的最严格级别IP68,使得设备可以在各种野外的复杂气象条件下正常工作。
3.实时高速图像处理技术采用先进的H.264视频压缩及编码解码技术，视频信号在摄像机内就已压缩成数据信号，极大地抑制了图像失真，背景流动等现象，便图像质量更加清晰，实现了720P和1080P高清视频信号的高速低带宽传输。
H.264应用目标范围宽，能以较低的数据速率传送基于联网协议（IP）的视频流，在视频质量、压缩效率和数据包恢复丢失等方面，超越了现有的多种视频通信标准，可以满足不同速率、不同解析度以及不同传输(存储)场合的需求。
采用数字透雾技术，检测出图像中每个区域的特征量，然后分析其雾气的浓度，接着根据雾气的浓度，再正确地分配图像的对比度，最终形成清晰的画面。
通过这个技术，即使在雾气、黄沙等恶劣的天气条件下，也能呈现出清晰的拍摄图像。
4.分布式网络视频监控平台系统在网络视频监控系统软件中，服务器端是整个系统的核心，主要完成设备管理，录像存储管理，SQL数据库访问、维护，下级服务器管理任务、调度等核心模块功能。
网络视频监控软件采用分布式的系统架构，C/S体系结构，基于TCP/IP网络平台，整个系统的扩展性和兼容性得到了更高层次的应用。
网络视频监控软件支持集群管理系统，通过流式媒体服务器统一管理对视频流的转发；通过管理服务器统一管理用户、监控地点相关信息，管理报警日志及操作日志，并统一记录到后台数据库。
可以实现“双机自动备份”的功能，增强了服务器系统的稳定性、可靠性，给予系统持续运行强有力的保障。
五、产品功能1.基本功能a)具备远程受控视频信号采集、处理和传输功能：视频监控装置能定时或按远程指令采集工程现场视频信号，经压缩编码等视频信号处理后，通过无线网络或者光缆等方式传送给状态监测主站，或状态监测代理装置；b)具备对电源的远程控制功能，可在预设条件或远程指令控制下开启和关闭装置前端设备的供电电源；c)具备远程设置图片采集时间间隔的功能，可设置定时或人工拍摄图片传回后台主站系统。
支持前端存储，现场采集的图像和视频数据均可存储在前端存储器内。
d)具备远程修改网络适配器IP地址设置的功能；e)具备断线自动连接功能；f)能够接收系统的对时命令；g)留有适当的接口，以便必要时能就地调试；h)具备数据暂存能力。
在通讯发生异常时能存储7天以上报警信息，通讯恢复后，能自动上载到后端平台；i)具备对装置自身工作状态包括采集、存储、处理、通信等的管理与自检测功能；判断装置出现运行故障时，能启动相应措施恢复装置的正常运行状态。
j)可输出电源电压、工作温度、通信连接状态（含信号强度）等工作状态数据；k)具备对现场隐患的识别与报警能力。
l)在没有人员操作的情况下，监测装置可自动采集，每天至少每预置位拍摄两张照片。
m)具有报警输出功能，报警方式包括现场声光警示、远程喊话等多种方式。
n)支持报警触发视频录制并传送给后台主站系统。
2.高级功能：a)具备红外摄像功能；b)具备红外控制功能，即打开关闭红外灯功能。
具备红外全开、半开等多级控制功能。
c)具备远程受控变焦、聚焦、方位调整及预制位设置功能：监控装置能在预设或远程指令控制下，实现对摄像机的焦距、光圈、方位和云台预制位的设置和调整；d)具备对摄像机及云台的可控加热功能；对摄像机外壳具有自动控制和远程控制加热功能；3.防外破功能a)具备导线悬挂物检测功能，当导线上悬挂风筝、塑料等异物时，系统自动报警提示。
b)线路保护区内大型施工机械闯入智能检测，当线路保护区内有大型机械闯入时，系统自动监测并报警提示。
c)外物接近导线安全预警距离智能检测，对线路走廊下塔吊、泵车等超高设备以及附近正在施工的建筑等进行监测，当发现有外物接近导线安全预警距离时，自动触发声光报警并录像。
4.防山火功能a)装置的有效监测半径不小于1km，监测精度不低于1m2着火面积，同时应具备短信提醒功能。
b)应能满足电力线路山火监视及预警的需求，能在雨雾天气下无差别地探测和监控输电线路的运行情况，且能够全天候24h工作。
c)应具备监测及报警范围超标自动报警功能，且监测及报警范围应能够根据需要进行选取或划定，能有效消除虚警。
5.后台功能：a)用户对视频监控装置的管理和控制，包括：实时视频浏览、云镜控制、回放、预设点巡视、设备状态查询等功能。
b)录像回放：实现平台内统一的录像存储功能，支持定时录像、手动录像等模式，同时平台可支持流式回放功能。
c)客户端接入：支持C/S架构客户端方式的接入。
d)时间同步：平台内各设备支持NTP网络时间协议进行校时。
e)用户管理：平台提供统一的用户管理机制，按照分级分组管理的方式，每个用户组可包含一个用户管理员和指定个数的操作员，用户管理员为组内最高权限用户，能配置、管理组内全部用户及用户的权限。
f)权限管理：平台内的所有用户应通过授权使用平台提供的功能，权限可以赋予和收回；用户权限的管理采用分级管理机制，根据用户的不同等级给予不同的操作权限。
g)设备管理：对平台设备、前端设备等的管理，包括设备的添加和删除。
设备属性项的配置等。
h)日志管理：平台可提供操作日志和运行日志，并提供多种方式方便管理员浏览和检索日志信息。
六、主要技术参数1.环境条件a)环境温度：－40℃～+45℃b)工作温度：－40℃～＋85℃c)相对湿度：5％RH～100％RHd)大气压力：550hPa～1060hPa2.外观及标记a)外观整洁完好，各接线端子的标记齐全清晰，接插件接触良好。
b)有型号、名称、出厂编号、出厂日期、制造厂名等标记。
c)外壳采用全金属制作，外观整洁，并能有效的防火与机械损坏。
d)各零部件安装正确，牢固可靠，操作部分无迟滞、卡死、松脱等现象。
3.摄像机主要技术参数a)像素数：≥1280 (H)×720(V)，或根据用户要求调整；b)最低照度：彩色：0.01Lux(F1.4)，黑白:0.001Lux(F1.4)，红外开：0Luxc)变焦率：≥18倍光学变焦d)光线控制：摄像机具备光线自适应，并带有自动增益和背光补偿e)聚焦方式：自动聚焦。
f)光圈控制：自动光圈。
4.云台主要技术参数a)预置位数量：≥128；b)预置位精度误差：≤0.1°c)旋转范围：水平0～360°，垂直0～92°。
d)云台的安装精度：水平度≤0.25°，方位定标误差≤0.25°。
5.火焰探测单元a)响应时间:2s 。
b)探测范围：300m。
c)视角：水平90°。
d)视角：垂直90°。
