土建工程CAD课件.ppt

  • 格式：ppt
  • 大小：764.00 KB
  • 文档页数：59

下载文档原格式

  / 59

合集下载

土木工程CAD教程272页PPT

土木工程CAD教程272页PPT
宽度(W)]: 命令: _mirror 选择对象: 找到 1 个
6、用多段线绘制圆弧墙
命令: pl PLINE 指定起点: 当前线宽为 0.0000 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度
(W)]: 200
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/ 宽度(W)]:
(W)]: <正交 开> 200 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]: <正交 关> a 指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: w 指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
构 造 线
矩圆 形
圆弧 起点 圆心 长度
椭 圆
插 入 块
点面 域
1、利用构造线绘制水平及垂直结构线
命令: _xline 指定点或 [水平(H)/垂直(V)/角 度(A)/二等分(B)/偏移(O)]:
2、绘制45°构造线
命令: xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a 输入构造线的角度 (0) 或 [参照(R)]: 45
宽度(W)]: 40 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]: c
5、用多段线绘制钢筋
命令: _pline 指定起点宽度 <50.0000>: 20 指定端点宽度 <20.0000>: 20 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度

土木工程CAD+天正建筑(第一讲)ppt课件

土木工程CAD+天正建筑(第一讲)ppt课件

完整版ppt课件
28
在AutoCAD2010中完成正五角星的绘制
正五角星边长为500
命令: _line 指定第一点: 指定下一点或 [放弃(U)]: @500,0 指定下一点或 [放弃(U)]: @500<216 指定下一点或 [闭合(C)/放弃(U)]: @500<72 指定下一点或 [闭合(C)/放弃(U)]: @500<288 指定下一点或 [闭合(C)/放弃(U)]: c
土木工程CAD+天正建筑
完整版ppt课件
1
第一章 引 论
1．1 概述
什么是CAD？
CAD (Computer Aided Design)——计算机辅助设计 英文缩写。
完整版ppt课件
2
1．1 概述
CAD的目的和意义
设计工作的特点
创造性工作和重复性工作
CAD技术是要发挥人的创造性、利用计 算机的快速和精确的特点
中单击“关闭”按钮，可以关闭当前图形文件。如果当前图 形没有存盘，系统将弹出AutoCAD警告对话框，询问是否保
存文件。
二、 AutoCAD 2010的文件操作 新建文件 保存文件 打开文件 关闭文件
完整版ppt课件
22
新建文件
选择“文件”|“新建”命令(NEW)，或在“标准”工具栏中单击“新建” 按钮，可以创建新图形文件，此时将打开“选择样板”对话框 。
应用较早、发展最快。现阶段土木工程设计应 用CAD出图已是基本要求。应用于工程规划、设计、 施工管理。
完整版ppt课件
5
1．2 CAD在土木工程中的应用
2．CAD在规划中的应用
规划信息管理系统
用于规划信息的存储、查询和管理。

土木工程CAD技术基础课件02 CAD系统

土木工程CAD技术基础课件02 CAD系统

绘图系统
z 将图形输出在纸或其它介质上，以永久保存。 z 类型
¾ 笔式绘图仪 ¾ 静电式绘图仪 ¾ 激光绘图仪和彩色喷墨绘图仪
硬件选择原则
性能价格比 开放性可移植性升级扩展能力可靠性和可维护性 ¾ 独CP立U于的制运造算厂处商理并能遵力循和国内际、标外准存的容应量用；环境； ¾¾¾¾ 输了随为入解着各、欲应种输购用应出设规用性备模软能的的件；平扩和均大数年，据维硬提修件供率系交、统互故应操障具作率有和以升移及级植供扩界应展面商能； 的¾力¾¾ 图 通维，新形讯护能安显网机在装示络构扩的和及和展系处与能系统理多力统能能种；中与力外继已；部续安设使装备用的的。计接算口机；环境进行交互操 作¾ 满；足设计需求的图形输入、输出设备； ¾¾ 安应装用标软准件的经操过作最系少统的和变流化行，的便支能撑在软较件大；范围内的多 种平台之间移植。
2-3 建筑结构CAD应用系统
建筑结构设计的一般需求
工程数据管理： 资料管理： 可行性分析： 方案评估： 结构分析设计： 施工图设计
存储设计数据、材料规格、标 准构件等。
存储设计规范、参考资料、专
家经验等。
对建设规模、设计方案、社会 经济效益进行可行性分析。
根据安全、耐久、经济的原则 ，对初步设计方案进行评估。
打印设备：
z 输出文本资料。
交互式图形输入设备
交互式图形输入设备用于输入图形数据和各种信息 ，实时修改图形，也是人机对话的工具
键盘 坐标数字化仪：图数转换设备 鼠标器 触摸屏：一种利用摸感新技术制成的屏幕，能对用户手
指在显示器上的接触及运动作出响应的装置。
图形扫描仪：一种自动图形输出装置，能直接把图形和
Server

《土木工程CAD》课件

《土木工程CAD》课件

土木工建程筑CCAADD
1.1 AutoCAD 2004中文版的运行环境
硬件环境
1. PentiumIII以上的CPU； 2. 128MB以上RAM； 3. 500MB以上硬盘空间； 4. 显示器分辨率至少800X600，推荐1024X768或更高； 5. 键盘、鼠标、光驱、打印机或绘图仪等； 6. 网卡、声卡等；
2. “[ ]”，命令参数集合，前面的子命令为缺省命令。 3. 要中途退出命令输入，可按下 Esc 键，有些命令的退出需连续两次按 下Esc 键。
土木工建程筑CCAADD
4. 执行某命令后若对其结果不满，可在“命令：” 提示后输入“U”，即
可回退至上次操作之前的状态。 5. 执行完一条命令后直接回车或按鼠标右键（需设定），可重复执行上
课程性质： 专业技术课
教学目的： 通过对本课程的学习，能够使学生了解土木工程CAD的基 本概念，熟练掌握AutoCAD软件的基本操作方法，为毕业后从事土木工程 设计及土木工程CAD的应用开发打下必要的基础。
土木工建程筑CCAADD
0.2 教学要求
本课程以掌握土木工程CAD的基本概念、基本操作方法和基 本技能为重点。学完本课程应达到以下基本要求：
一条命令。 鼠标右键快捷菜单设定方法：
下拉菜单工具 —— 选项 —— 用户系统配置 —— 绘图区域中使用快捷菜单
6. 鼠标在命令行右键单击，可调用命令行输入的历史记录。
命令输入小技巧：AutoCAD中，空格键＝回车键
透明命令
1. 在AutoCAD中，可以在不中断某一命令的执行情况下插入另一条命 令，这种可在其它命令执行过程中插入执行的命令称为透明命令。
土木工建程筑CCAADD
1.7 几个简单命令的学习

土木工程CAD技术基础AutoCAD应用技术PPT课件

土木工程CAD技术基础AutoCAD应用技术PPT课件
36
第36页/共73页
4.4.4.1 ObjectARX AppWizard的安装
分为3步 1. 关闭VC++； 2. 运行ObjectARX安装目录下
utils\ObjARXWiz\子目录中的 ArxWizards.msi文件 3. 根据提示一步一步地完成安装
37
第37页/共73页
AddIn
38
第38页/共73页
4.4.4.2 ObjectARX AppWizard的使用
演示3：使用ObjectARX AppWizard建立 应用程序
分为以下5步
1. 在VC++中新建ObjectARX项目，名称为 test
选项全部采用缺省
2. 查看自动生成的源程序
39
第39页/共73页
3. 利用AddIn中的ObjectARX Command添 加1条命
前缀
所需的程序库
AcRx acad.lib, rxapi.lib, acrx17.lib
AcEd acad.lib, rxapi.lib, acedapi.lib, acrx17.lib
AcDb acad.lib, rxapi.lib, acdb17.lib, acrx17.lib
AcGi acad.lib, rxapi.lib, acdb17.lib, acrx17.lib
void initApp(); void unloadApp(); void firstARX();
void initApp(){
acedRegCmds->addCommand(
L"firstARX_Commands",
//命令组名
L"firstARX",

建筑CAD应用教程完整版全套PPT课件

建筑CAD应用教程完整版全套PPT课件

审查内容
审查结构施工图的完整性、 准确性、合规性和可实施性 等方面。
审查流程
明确审查流程，包括送审、 初审、反馈意见、修改完善 、终审等环节。
审查要点
关注结构类型选择、荷载计 算与内力分析、截面设计与 配筋信息、制图规范与表达 清晰度等方面的审查要点。
问题处理
针对审查中发现的问题，及 时与设计师沟通并协调解决 ，确保施工图的准确性和可 实施性。
项。
工具栏
提供常用命令的快捷方式，如新 建、打开、保存、打印等。
状态栏
显示当前光标位置、绘图模式、 图层等信息。
2024/1/26
命令行窗口
显示和输入命令的地方，提供动 态输入功能。
绘图区域
用于绘制和编辑图形的区域。
9
图形文件管理与保存设置
01
02
03
04
新建图形文件
选择文件类型、设定文件名和 保存路径。
2024/1/26
37
08
建筑CAD高级功能应用指南
Chapter
2024/1/26
38
参数化设计在建筑CAD中应用实例
01
参数化设计概念及优势
通过定义参数和规则，实现自动化、智能化设计，提高设计效率和质量
。
02
建筑CAD中参数化设计应用场景
包括建筑设计、结构设计、给排水设计、电气设计等。
2024/1/26
5
建筑CAD软件分类及功能介绍
2024/1/26
建筑CAD软件分类
01
根据功能和用途对建筑CAD软件进行分类，如建筑设计软件、
结构分析软件等。
主流建筑CAD软件介绍
02
详细介绍几款主流的建筑CAD软件，如AutoCAD、Revit、

土木建筑工程CAD(李伟) PPT第2章 AutoCAD图形文件基本操作


图2-6 选择保存文件类型选项
2.5 退出图形文件 完成绘制图形后，退出AutoCAD 2010的操作如下： （1）输入命令 l 工具栏：单击“标准”工具栏的“关闭”按钮 l 菜单栏：“文件”菜单中“关闭”命令； l 命令行：“Close”命令； l 组合键：“Ctrl+Q”。 （2）操作步骤 如果图形文件没有保存或未做修改后的最后一次保存，系统会打开询问对话框， 如图2-7所示。 l 选择“是”按钮，系统打开“图形另存为”对话框，进行保存； l 选择“否”按钮，不保存退出； 选择“取消”按钮，则返回编辑按钮

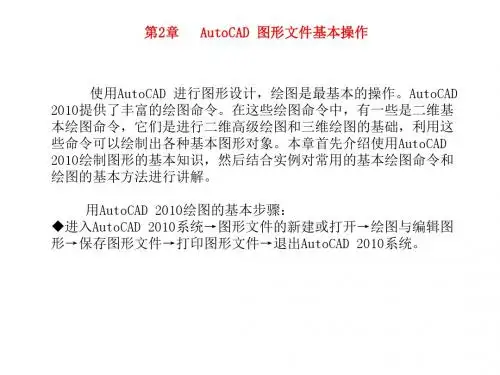

第2章
AutoCAD 图形文件基本操作
使用AutoCAD 进行图形设计，绘图是最基本的操作。AutoCAD 2010提供了丰富的绘图命令。在这些绘图命令中，有一些是二维基 本绘图命令，它们是进行二维高级绘图和三维绘图的基础，利用这 些命令可以绘制出各种基本图形对象。本章首先介绍使用AutoCAD 2010绘制图形的基本知识，然后结合实例对常用的基本绘图命令和 绘图的基本方法进行讲解。 用AutoCAD 2010绘图的基本步骤： 进入AutoCAD 2010系统→图形文件的新建或打开→绘图与编辑图 形→保存图形文件→打印图形文件→退出AutoCAD 2010系统。
（8）单击【常用】选项卡中【绘图】面板上的按钮 ，AutoCAD提示如下。 命令：_circle 指定圆的圆心或 [三点（3P）/两点（2P）/相切、相切、半径（T）]： //将鼠标指针移动到端点E处，系统自动捕捉该点，单击鼠标左键确认，如下图所示 指定圆的半径或 [直径（D）] <100.0000>：200//输入圆半径，按Enter键 结果如下图所示
（5）按Enter键重复画线命令，绘制线段BC，如下图所示。

土木工程CAD06ppt课件

⑶ 【列和行设置】区 指定列和行的数目以及列宽与行高
ppt精选版
20
6.4.2 表格文字编辑
如果需要对加入图形的表格进行文字编辑， 操作方法如下：
在命令行的【命令：】提示下输入 【tabledit】按Enter键后选定表和一个或多个 单元后，右击并选择快捷菜单上的【编辑单元 文字】命令，如图6-11所示。
在标准工具栏上单击【绘图】上的【表格】按钮或在命令行的【命 令：】提示下输入【table】按Enter键。
执行【table】命令后，AutoCAD将打开【插入表格】对话框，如图610所示。
图6-10 【插入表格】对话框
ppt精选版
19
⑴ 【表格样式设置】区 可以在【表格样式名称】下拉列表框中选择一种表格样式，也可以
图6-4 多行文字编辑器
⑵ 对正(J) 确定所标注文本的对齐方式。选取此选项。
ppt精选版
10
⑶ 行距(L) 确定多行文本的行间距，这里所说的行间距是指相邻两文本行的
基线之间的垂直距离。选择此选项，AutoCAD提示： 输入行距类型【至少(A)／精确(E)】<至少(A)>：
在此提示下有两种方式确定行间距，【至少】方式和【精确】方 式：
ppt精选版
图6-11 快捷菜单
21
6.4.2 表格文字编辑
⑴ 设置表格样式。选择【格式】|【表格样式】命令，打开【表格 样式】对话框，如图6-12所示。
图6-12 【表格样式】对话框
ppt精选版
22
6.4.2 表格文字编辑
⑵ 单击【修改】按钮，打开【修改表格样式】对话框，如图6-13所示。
图6-13 【修改表格样式】对话框
ppt精选版
9
⑴ 指定对角点 直接在屏幕上选取一个点作为矩形框的第二个角点，AutoCAD以这

土木工程CAD课件第十一章

编辑直线和多段线
CAD提供了丰富的编辑工具，如修剪、延伸、偏移等，用于修改直线和多段线的形状和属性。
圆与圆弧
圆的绘制
用户可以通过指定圆心和半径来绘制圆，也可以使用三点定位或两点 加半径的方式来创建。CAD还提供了多种圆的修饰和编辑工具。
圆弧的绘制
圆弧是圆的一部分，可以通过指定起点、终点和圆心或半 径来绘制。用户还可以创建具有特定角度或长度的圆弧。
打印设置及
打印设备选择
根据实际需要，选择合适的打印机或绘图仪，并设置相应的打印参数。
打印样式设置
针对不同的图层和对象，设置相应的打印样式，包括颜色、线型、线宽等。
打印区域选择
根据实际需要，选择打印整个图形或指定区域。
打印输出
预览打印效果，确认无误后进行打印输出。
图纸集管理器使用
创建图纸集
根据需要创建新的图纸集，并设置相应的属 性和参数。
土木工程施工图设计
建筑施工图设计
利用CAD软件绘制建筑施工图，详细表达建筑物的构 造和细部做法，为施工提供准确的图纸依据。
结构施工图设计
通过CAD软件绘制结构施工图，明确表达结构构件的 布置、连接和构造要求。
设备施工图设计
运用CAD软件绘制设备施工图，包括给排水、电气、 暖通等专业的设计和布置。
03
图块属性
CAD允许为图块添加属性，如文 本、数值等，以便在插入图块时 自动填写相关信息。属性可以通 过属性定义对话框进行设置。
外部参照的引入和管理
外部参照的概念
外部参照是指将其他CAD文 件作为参照引入到当前文件 中，实现不同文件之间的协
同设计和数据共享。
引入外部参照
在CAD中，可以通过“插入 ”菜单中的“外部参照”命 令引入外部参照。引入时需 要指定参照文件的路径、名

建筑CAD(全套课件)

团队协作问题
CAD与BIM在团队协作方式上也存在差异，转型过程中需要调整团队协作模式，加强沟 通与协作。
成本投入问题
BIM技术应用需要相应的软硬件支持，转型过程中需要投入一定的成本，对企业的经济 实力提出要求。
实例分析
项目背景介绍
某大型综合体项目位于城市中心 区域，总建筑面积达数十万平方 米，包含商业、办公、酒店等多 种功能。
书籍推荐
《AutoCAD 2023基础教程》、 《建筑设计CAD制图基础教程》 等。
网站推荐
AutoCAD官方网站、建筑设 计网等。
论坛推荐
CAD技术论坛、建筑设计论坛 等。
THANK YOU
感谢聆听
实例分析：某办公楼项目施工图设计案例分享
设计思路
分享项目的设计理念和构思过程，包括平 面布局、立面造型、剖面设计等方面的考
虑。
A 项目概况
介绍项目背景、规模、功能等基本 情况。
B
C
D
规范应用与解读
结合项目实际情况，解读相关规范标准在 项目中的应用和体现，强调规范标准在施 工图设计中的重要性。
关键节点详图设计
国家相关规范标准解读
建筑法规
解读《建筑法》、《招标投标法》等相关法律法规，明确建筑活动 中的法律责任和义务。
设计规范
解读《建筑设计防火规范》、《民用建筑设计通则》等设计规范， 掌握建筑设计的基本原则和强制性要求。
施工规范
解读《建筑施工安全检查标准》、《建筑施工现场环境与卫生标准》 等施工规范，确保施工过程中的安全和卫生。
06
课程总结与拓展资源推荐
课程重点内容回顾
01
CAD软件基本操作
掌握CAD软件界面布局、命令输入、视图控制等基础操 作。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
R14、LT2000等低版本保存，也可用DWF、DWS、 DWT等格式保存。 Save As[另存为]命令可以保存原图形。 可以设置密码，加强图纸保密措施。
AutoCAD 的系统简介
AutoCAD 的工作界面
图形文件管理－修复文件 ： 执行命令方式： 1）【文件】－【绘图实用程序】－【修复】； 2）命令行：Recover ↙。
做方案时对灵感的启发性差
有些错误只能在图纸打出来后才能发现
CAD的缺点
CAD简介
学习中注意的问题 ：
1、扎实基础 2、循序渐进 3、学以致用 4、熟能生巧
AutoCAD 的系统简介
启动
执行命令方式： 通过桌面快捷方式：双击图标 [开始]菜单方式：[开始]-[程序]-[Autodesk] -
[AutoCAD] 打开AutoCAD文件方式：双击图形文件。 （注意：CAD可以打开多个文件）
AutoCAD 2004的系统简介
退出
执行命令方式：
窗口控制：单击标题栏右边的x按钮；
单击标题栏左边的图标，下拉菜单中选择[关闭] ；
双击标题栏左边的图标 a ；
键盘上Alt+F4组合键。
操作命令：命令行中键入Quit或Exit后↙；
AutoCAD 的系统简介
AutoCAD 的工作界面
绘图区： 它是一个无限大的区域（可按照实际尺寸在绘图区绘制
各种图形）
AutoCAD 的系统简介
AutoCAD 的工作界面
命令输入窗口： 是用户和CAD进行交互操作，信息交流的通道。输入命
令后或点击鼠标右键，同菜单和工具栏作用相同。直接 ↙或点鼠标右键重复上一命令。
AutoCAD 的系统简介
AutoCAD 的工作界面
图形文件管理－新建文件： 执行命令方式： 1）【文件】 － 【新建】； 2） 命令行New↙； 3）键盘Ctrl+N组合键。
AutoCAD 的系统简介
AutoCAD 的工作界面
图形文件管理－打开文件 ： 执行命令方式： 1）【文件】 － 【打开】； 2） 命令行OPEN↙； 3）键盘Ctrl+O组合键。
三、重点与难点 重点：直线、正多边形、删除命令的应用。难点：输入点的 坐标与认识坐标系。
四、学习的主要命令 直线、矩形、正多边形、删除、选择实体方法，Zoom缩放。
五角星绘制
认识坐标系：
坐标系
X轴正方向水平向右； y轴正方向垂直向上； Z轴正方向垂直屏幕向外； 坐标原点在绘图区左下角。
[文件] -[退出]；
注意：提示框的出现（提醒是否存盘）
是
否
取消
AutoCAD 的系统简介
标题栏
菜单栏
Sandard标准工具栏
工
具 栏
绘图区(图形窗口)
十字光标
命
坐标系图标
绘图区标签
令
行
功能按钮
AutoCAD 的系统简介
AutoCAD 的工作界面
标题栏：位于工作界面最上方，显示程序名称及正打开 的文件名称。
AutoCAD 的系统简介
AutoCAD ห้องสมุดไป่ตู้工作界面
图形文件管理－存储文件 ： 执行命令方式： 1）【文件】 － 【保存】； 2） 命令行SAVE↙； 3）键盘Ctrl+S组合键。
AutoCAD 的系统简介
AutoCAD 的工作界面
图形文件管理－存储文件 ： 注意：AutoCAD图形以“.dwg”格式保存，还可以R12、
讲授课程：土建工程CAD
课程性质：考查课 行课周数：14 总学时：56
任课教师： 联系方式：
成绩计算：
平时成绩70% 考勤 作业 测验 平时表现
期末成绩30% 期末测试 实习
《计算机辅助设计CAD》
第一讲： CAD软件简介
AutoCAD 的操作系统介绍
CAD简介
CAD技术及其发展
CAD是“计算机辅助设计”的英文“Computer Aided Design”的缩写，CAD是由人和计算机合作，完成各种 设计。
很方便对 二维、三 维图形进 行修改， 获得满意 的设计。
精度高， 制图规则 统一。可 精确定点 坐标、测 量误差、 标注尺寸、 运算。
加快了设计进度。 强大的编辑功能 大大提高图形绘 制的速度，避免 重复性绘图工作， 各工种之间可共 用条件图。
改善了工 作条件， 不用整天 趴图版。
CAD简介
对图纸的整体把握不直观
菜单栏： 菜单后带“◣ ”，表示该命令下还拥有子命令； 菜单后带“ Ctrl+?”，表示键盘快捷键； 菜单后带“黑色字符”为有效菜单命令，“灰色字符” 为有效菜单命令。
AutoCAD 的系统简介
AutoCAD 的工作界面
工具栏： 有29种工具栏，也可以自定义工具栏[视图]-工具
栏。它形象、直观，在任何工具栏上单击鼠标右键都可 打开工具栏。可分为： 1）固定工具栏：上边两条[标准]、[样式]、[图层]、[特 性]；左边是[绘图] 、[修改]默认打开的工具栏。 2）浮动工具栏：可随意打开、关闭、拖动。 3）镶嵌工具栏（嵌套工具栏）：嵌套在工具栏中的工具栏， 按钮的右下角有一个小三角形标志。
菜单栏：11个主菜单下又包括子菜单（下拉菜单），菜 单栏包括了AutoCAD所有的命令。注意： 菜单后带“（）”的字母，为该命令对应的快捷键， 表示打开下拉菜单后可以不用鼠标点击，而是直接按下 快捷键即可执行命令；
菜单后带“…”，点此菜单出现一个对话框；
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
主要应用领域： 1、航空、汽车工业最早应用CAD。如：美国波音飞机制 造公司、洛克希德飞机制造公司。 2、电子工业中的应用始于印刷电路版的制造设计。 3、建筑行业：堪测、建筑设计、建筑结构、管道、电 气、给排水、暖通、施工概预算等各专业都有与之相适 应的软件。
4、机械制造行业
CAD简介
CAD的优越性
第二讲：五角星绘制
一、技能目标 熟练掌握AutoCAD的基本操作，掌握AutoCAD的数据输入 方法、命令输入方法，了解AutoCAD坐标系统。能够利用 绘图命令及各种辅助工具绘制简单图形。
二、知识目标 了解中文版AutoCAD的基本功能，熟悉AutoCAD的工作界 面及各部分的功能，学会设置绘图单位、绘图界限和绘图 环境，掌握绘图方法、选择对象和图形缩放方法等，灵活 使用各种辅助工具快速、准确地绘图。
