设备改造项目设备安装预案

  • 格式：doc
  • 大小：1.45 MB
  • 文档页数：68

目录1、工程概况 (3)1.1工程概述 (3)1.2各相关单位 (3)1.3工程特点： (4)1.4设备安装数据表 (6)2. 编制依据 (19)3.安装前的具备的条件及预备 (22)3.1安装前具备的条件 (22)3.2安装前的预备 (22)4.施工程序及施工方法 (24)4.1 整体设备安装施工程序（见下图） (24)4.2施工方法 (24)5.静止设备安装 (27)5.1静止设备安装前的预备工作及垫铁安装技术要求 (27)5.2整体静止设备安装 (31)5.3 二次灌浆工作 (38)5.4填料安装 (38)6.传动设备安装 (43)6.1泵安装 (43)7.施工进度打算 (54)8、安全、文明、环境措施 (56)9、劳动力打算 (60)10、质保体系 (60)11、施工机具及用料打算 (64)12、计量器具打算 (65)1、工程概况1.1工程概述内蒙古奥特普氟化学新材料开发有限公司年产5500吨F142b 改造项目包括容器26台，换热器18台，反应器8台，机泵24台，塔器9台，其他类9台，其中利旧设备33台，反应器R1101A/B/C/D、R1102A/B/C/D（8节）、塔T1105/6/7/8（15节）为分段组对。

其中反应器为钢衬四氟设备，是本装置的关键设备，设备组对、安装过程中尤为慎重。

本项目为改造项目，大部分设备无设备基础，需制作设备底座后再安装设备，且本项目工期紧，因此需精心组织，合理安排设备安装，本方案为设备安装方案。

1.2各相关单位建设单位:内蒙古奥特普氟化学新材料开发有限公司设计单位:江苏中建工程设计研究院有限公司监理单位:上海高华工程监理咨询有限公司施工单位:中国化学工程第九建设公司1.3工程特点：1.3.1由于本项目工期短，而设备塔器、反应器为分段组对设备，且塔器内有填料、反应器为衬四氟设备，因而塔器、反应器为本项目设备安装的重点和难点，其他设备部分有设备支架、设备平台，为保证设备安装的顺利进行，设备支架与设备安装要同步进行，其它小型设备则利用抱杆、立马凳将设备倒运至基础安装。

1.3.2本项目为改造项目，设备基础差不多上不具备设备安装的条件，因而需制作、安装设备底座，设备底座与设备安装同步进行。

1.3.3机泵类设备和其它重量少于3t（净重）的设备，考虑交叉施工的因素，采纳拖排、扒杆、手拉葫芦和人力实施完成。

1.3.4本装置工艺设备安装是整体机电安装工程中的关键工序，是开路先锋；工艺设备安装按时或提早完成，能为工艺管道、电气、仪表等专业提供安装条件和开创施工面，确保整体机电安装工程提早完成。

1.3.5本项目工艺设备安装中，机泵类设备安装精度高，设备试车要求高。

1.4设备安装数据表6 / 687 / 688 / 689 / 6810 / 6811 / 6812 / 6813 / 6814 / 6815 / 6816 / 6817 / 6818 / 682. 编制依据2.1《石油化工静设备安装工程施工技术规程》SH/T3542-2007 2.2《立式圆筒形钢制焊接油罐设计规范》GB5034-20032.3《催化裂化装置轴流压缩机—烟气轮机机组施工技术规程》SH/T 3516-20012.4《石油化工离心式压缩机组施工及验收规范》SH/T3539-2007 2.5《石油化工泵组施工及验收规范》SH/T3541-20072.6《石油化工对置式往复压缩机组施工及验收规范》SH/T3544-20092.7《机械设备安装工程施工及验收通用规范》GB50231-2009 2.8《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 2.9《起重设备安装工程施工及验收规范》GB50278-982.10《石油化工往复压缩机工程技术规定》SH/T3143-20042.11《石油化工设备安装工程质量检验评定标准》SH3514-20012.12《石油化工设备混凝土基础工程施工及验收规范》SH3510-20002.13《石油化工机器设备安装工程施工及验收规范》SH/T3538-20052.14《脱脂工程施工及验收规范》HGJ202-822.15《石油化工离心式压缩机组施工及验收规范》SH/T3539-2007 2.16《石油化工工程起重施工规范》SH/T35362.17《化工机器安装工程施工及验收规范(化工用泵)》HGJ207-84 2.18《压力容器安全技术监察规程》质技监局锅发(1999)154号2.19《建设工程质量治理条例》(中华人民共和国国务院令第297号)2.20《石油化工静设备安装工程施工质量验收规范》GB50461-20082.21《钢制压力容器》GB150-19982.22《管壳式换热器》GB151-19992.23《钢制球形储罐》GB12337-19982.24《空冷式换热器》GB/T15386-19942.25《板式换热器》GB16409-19962.26《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005 2.27《钢结构工程施工及验收规范》GB50235-20012.28《现场设备、工业管道焊接工程施工及验收规范》GB50236-19982.29《大型设备吊装工程施工工艺标准》SH3515-19902.30《石油化工钢制塔、容器现场组焊施工工艺标准》SH3524-19992.31《石油化工设备安装工程质量检验评定标准》SH3514-2001 2.32《石油化工工程建设交工技术文件规定》SH/T3503-2007 2.33《球形储罐工程施工工艺标准》SH/T3512-20022.34《石油化工换热设备施工及验收规范》SH/T3532-20052.35《塔盘技术条件》JB/T1205-20012.36《钢制卧式容器》JB/T4710-2005《钢制塔式容器》JB/T4731-20052.37图纸：241400PD-DW03-001、241400PD-DW03-002、241400PD-DW03-0033.安装前的具备的条件及预备3.1安装前具备的条件3.1.1设计和设备的技术文件齐全，施工蓝图经会审，且设计进行交底，施工方案业经批准，并进行了全面的设计交底和技术交底；3.1.2设备已到场，进口设备已监检，并进行了开箱检查，各种尺寸、规格、数量等都符合设计图纸及规范的有关要求,并办理了相关的手续；3.1.3基础的检查及验收完毕，并符合图纸和设计要求；3.2安装前的预备3.2.1劳动力、施工机具已预备，并能保证连续施工；3.2.2施工用水、电等满足施工需要；3.2.3现场施工道路畅通；3.2.4设备上管口已做爱护；3.2.5平垫铁及斜垫铁已按《石油化工静设备安装工程施工技术规程》SH/T3542-2007加工完毕；3.2.6基础的处理3.2.6.1需二次灌浆的设备基础表面应铲出麻面，麻点深度一般不低于10mm，密度每平方分米3－5点为宜。

3.2.6.2需放置垫铁的位置应铲平，其水平度偏差应小于2mm/m。

3.2.6.3具有滑动端的冷换设备基础，其滑动端预埋钢板水平度偏差应不大于1mm/m安装前表面应清理洁净，与设备底座接触的滑动面应涂上黄甘油。

3.2.6设备基础上放置垫铁部位的表面已凿平，垫铁规格数量已预备齐全。

3.2.7钢结构的检查安装在钢结构上的设备，安装前应对钢结构的安装质量进行全面检查，钢结构各部螺栓是否齐全并安装紧固，各受力构件是否装配齐全，对为设备安装有预留构件的钢结构应核实钢结构强度能否满足设备吊装。

4. 施工程序及施工方法4.1 整体设备安装施工程序（见下图）分段设备安装程序参照整体设备安装程序，不同的是分段设备组对后，每段都需找正。

4.2施工方法装置内设备安装依照：先塔类和反应器先分段组对后再吊装、最后在空中分段组对，后小型设备吊装；先关键设备，后一般设备；先静止设备，后传动设备；先中间设备，后四周设备。

4.2.1 首先安装分段设备，反应器R1101A/B/C/D、R1102A/B/C/D 每台设备9节，共9t，在地面整体组对，因设备吊装重量为11.3t，而丰镇市只有QY130H-1的130t吊车，因此只有采纳130t吊车整体吊装，反应器安装时下衬软木，严谨强力对接，吊装时采纳柔性材料爱护，放置内衬破坏。

4.2.2塔分节完成填料安装后，T1105/6/8首先在装置内地面两节组对，同时做好设备底座，因脱气塔及其冷凝器的整体高度为31.5m，冷凝器重量为2.78t，塔体重量为5.415t，填料重量为1.71t，总重为9.1t，吊装重量为11.4t，塔组对采纳倒装法进行，回转半径为14t，因丰镇只有QY130H-1的130t吊车，所有130t吊车在装置内提升（手动葫芦配合），完成组对，同时调整垂直度，T1107为倒装法，分为8节。

4.2.3二层、三层设备，首先将设备倒运至装置内，再利用托排、抱杆或立马凳将设备倒运至基础安装，在设备就位前首先将设备底座制作、安装完毕。

4.2.4一层设备由于在装置内上面有楼层爱护，因而能够与二三层设备同步进行，小型设备利用叉车倒运至装置内，再利用托排、抱杆或立马凳将设备倒运至基础安装，在设备就位前首先将设备底座按设备尺寸制作、安装完毕。

4.2.5四层以上设备利用吊车直接就位，在设备就位前首先将设备底座按设备尺寸制作、安装完毕。

4.2.6机泵安装时，首先将设备底座做好，调平，然后再在底座和泵间采纳铜皮进行调平。

设备在装置内倒运参见下图。

5. 静止设备安装5.1静止设备安装前的预备工作及垫铁安装技术要求5.1.1 基础交接时应有测量记录及其它施工技术资料；基础上应明显的画出基准线、纵横中心线，相应的建筑（构筑）物上应标有坐标轴线；5.1.2 设备基础的位置、几何尺寸和质量，要符合下列要求：5.1.2.1 基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷，表面应清洁，不同意夹带木板、油毡等易燃物；5.1.2.2 基础各部尺寸及位置的偏差数值不得超过下表规定：5.1.3设备基础表面和剪力槽中的油污、碎石、泥土、积水等均应清除洁净；预埋地脚螺栓的螺纹和螺母应爱护完好；5.1.4 设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并应做出记录：5.1.4.1 箱号、箱数以及包装情况；5.1.4.2 设备的名称、类不、型号和规格；5.1.4.3 装箱清单、设备技术文件、资料、专用工具、设备内件及附件的规格、尺寸及数量；5.1.4.4 设备外形尺寸及管口方位；5.1.5.5 设备表面有无缺损件，表面有无损坏等；5.1.5.6 其他需要记录的情况。

5.1.6设备安装前，假如有封头，首先要把设备的管口封头拆除，并用彩料布、防雨布或聚四氟乙烯薄膜爱护起来，要认真核对设备的方位，确认无误后方可就位。

合集下载

设备改造项目设备安装方案

设备改造项目设备安装方案

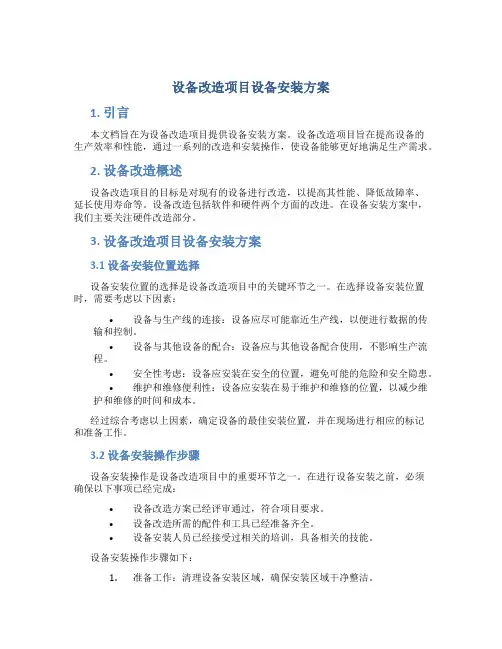

设备改造项目设备安装方案1. 引言本文档旨在为设备改造项目提供设备安装方案。

设备改造项目旨在提高设备的生产效率和性能，通过一系列的改造和安装操作，使设备能够更好地满足生产需求。

2. 设备改造概述设备改造项目的目标是对现有的设备进行改造，以提高其性能、降低故障率、延长使用寿命等。

设备改造包括软件和硬件两个方面的改进。

在设备安装方案中，我们主要关注硬件改造部分。

3. 设备改造项目设备安装方案3.1 设备安装位置选择设备安装位置的选择是设备改造项目中的关键环节之一。

在选择设备安装位置时，需要考虑以下因素：•设备与生产线的连接：设备应尽可能靠近生产线，以便进行数据的传输和控制。

•设备与其他设备的配合：设备应与其他设备配合使用，不影响生产流程。

•安全性考虑：设备应安装在安全的位置，避免可能的危险和安全隐患。

•维护和维修便利性：设备应安装在易于维护和维修的位置，以减少维护和维修的时间和成本。

经过综合考虑以上因素，确定设备的最佳安装位置，并在现场进行相应的标记和准备工作。

3.2 设备安装操作步骤设备安装操作是设备改造项目中的重要环节之一。

在进行设备安装之前，必须确保以下事项已经完成：•设备改造方案已经评审通过，符合项目要求。

•设备改造所需的配件和工具已经准备齐全。

•设备安装人员已经接受过相关的培训，具备相关的技能。

设备安装操作步骤如下：1.准备工作：清理设备安装区域，确保安装区域干净整洁。

2.安装操作：按照设备改造方案中的要求，进行设备的安装操作。

包括拆卸原有设备、安装改造后的设备等。

3.连接调试：将安装好的设备与生产线进行连接调试，确保设备正常工作。

4.校准测试：对安装好的设备进行校准测试，验证设备的性能和准确性。

5.完成安装：确认设备安装无误后，进行设备的最终固定，完成设备安装操作。

3.3 安装后的验证和调试设备安装完成后，需要进行验证和调试，确保设备的正常运行。

验证和调试的步骤如下：1.设备功能验证：对设备的各项功能进行验证，包括启动、停止、速度调节等。

设备改造施工方案(3篇)

设备改造施工方案(3篇)

第1篇一、项目背景随着科技的不断发展，企业生产设备的技术水平也在不断提高。

为了提高生产效率、降低能耗、改善工作环境，企业需要对现有设备进行改造升级。

本方案针对某企业现有生产线设备进行改造，以提高生产效率和产品质量。

二、项目目标1. 提高生产效率，缩短生产周期；2. 降低能耗，减少生产成本；3. 改善工作环境，提高员工工作满意度；4. 提高产品质量，满足市场需求。

三、项目范围1. 设备名称：XX生产线；2. 设备型号：XX；3. 改造内容：设备升级、自动化改造、节能改造等。

四、施工方案1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）技术负责人：负责技术指导和施工方案的实施；（3）施工队伍：负责具体施工工作。

2. 施工流程（1）设备拆除：根据改造需求，对现有设备进行拆除，确保拆除过程安全、有序；（2）设备升级：根据项目需求，选用先进设备进行升级，提高生产效率和产品质量；（3）自动化改造：对生产线进行自动化改造，实现生产过程的自动化控制；（4）节能改造：对生产线进行节能改造，降低能耗，减少生产成本；（5）设备安装：按照设计要求，将新设备安装到位，确保设备运行稳定；（6）调试与试运行：对新设备进行调试和试运行，确保设备性能达到预期效果；（7）验收与交付：完成所有施工任务后，进行验收和交付。

3. 施工方法（1）设备拆除：采用专业工具和设备进行拆除，确保拆除过程安全、有序；（2）设备升级：选用具有先进技术、可靠性能的设备进行升级，确保设备性能满足生产需求；（3）自动化改造：采用PLC、传感器、执行器等自动化设备，实现生产过程的自动化控制；（4）节能改造：选用节能设备，优化生产流程，降低能耗；（5）设备安装：按照设计要求，将新设备安装到位，确保设备运行稳定；（6）调试与试运行：对设备进行调试和试运行，确保设备性能达到预期效果；（7）验收与交付：完成所有施工任务后，进行验收和交付。

4. 施工进度安排（1）施工准备阶段：2周；（2）设备拆除与升级阶段：4周；（3）自动化改造与节能改造阶段：3周；（4）设备安装与调试阶段：2周；（5）验收与交付阶段：1周。

化工设备安装改造施工方案

化工设备安装改造施工方案

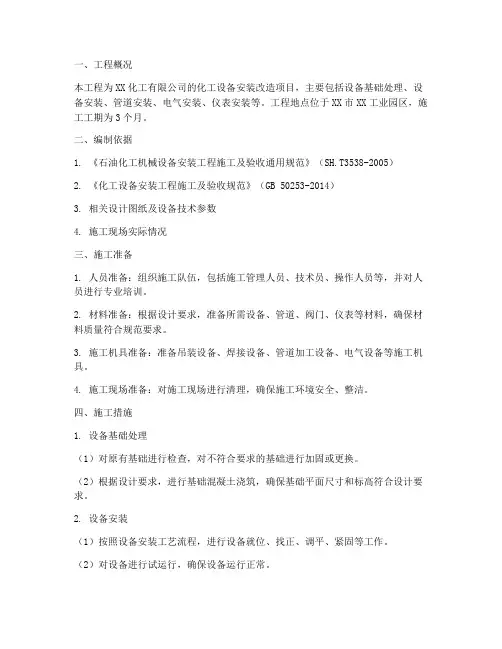

一、工程概况本工程为XX化工有限公司的化工设备安装改造项目，主要包括设备基础处理、设备安装、管道安装、电气安装、仪表安装等。
