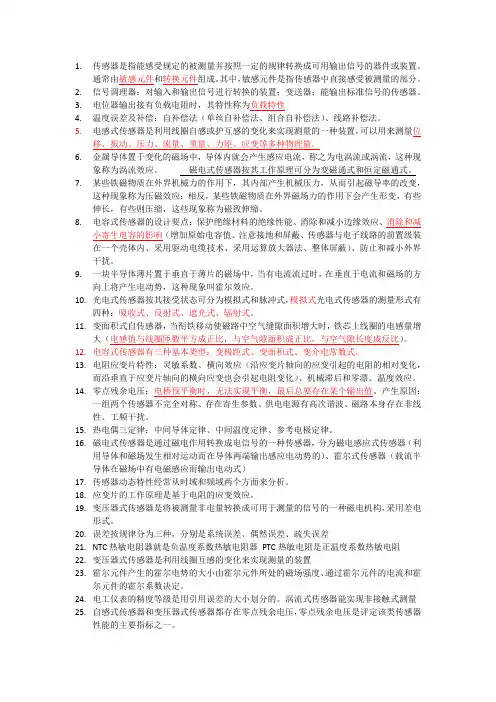

传感器与检测技术复习.doc

2、相敏检波电路分析；（P56）3、差动整流电路；（4、电涡流式传感器的应用；（P92）1、5、6、三线制和四线制的作用；（P168）A.传感器+通信技术C.传感器+多媒体技术3.传感器主要完成两方面的功能：A.测量B.感知检测和B.传感器+微处理器D.传感器+计算机C .信号调节D .转换传感器与检测技术（第二版）期末复习题复习重点:半桥、全桥差动电路Uo计算；应变片贴法；（P36）光电式传感器的应用、光在光纤里传播的条件；（P109）虽然给出了复习重点以及复习题，但是还是需要认真仔细的看书才能很好的理解传感器的核心（信号检测电路与传感器选型）。

复习纲要可能会有漏点，书本才是重点，大家要仔细研读传感器的课本, 祝大家考试顺利！习题1：第一章---- 绪论一、选择题1.下列属于按传感器的工作原理进行分类的是传感器是（）A.应变式传感器B.化学型传感器C.压电式传感器D.热电式传感器2.随着人们对各项产品技术含量要求的不断提高，传感器也朝向智能化方面发展。

其中, 典型的传感器智能化结构模式是（A.传感技术是产品检测和质量控制的重要手段B.传感技术在系统安全经济运行监测中得到了广泛应用C.传感技术及装置是白动化系统不可缺少的组成部分D.传感技术的完善和发展推动着现代科学技术的进步5.传感技术的研究内容主要包括：（）A.信息获取B.信息转换C.信息处理D.信息传输6.传感器的下列指标全部属于静态特性的是（）A.线性度、灵敏度、阻尼系数B.幅频特性、相频特性、稳态误差C.迟滞、重复性、漂移D.精度、时间常数、重复性7、一阶传感器输出达到稳态值的90%所需的时间是（）A.延迟时间B.上升时间C.峰值时间D.响应时间8、传感器的下列指标全部属于静态特性的是（）A.迟滞、灵敏度、阻尼系数B.幅频特性、相频特性C.重复性、漂移D.精度、时间常数、重复性二，填空题1.传感器的能感受被测量并按照转换成可用输出信号的器件或装置，通常由直接响应于被测量的、产生可用信号输出的以及相应的组成。

2.传感器技术的共性，就是利用物理定律和物质的,将转换成3.是人们为了被检测对象所包含的信息进行定性了解和定量掌握所采取的一系列技术措施。

4.某位移传感器，当输入量变化5mm时，输出电压变化300mV,其灵敏度为。

5.某传感器为一阶系统，当受到阶跃信号作用时，在t=0时，输出为10mV, t——8 时，输出为100mV,在t=5S时，输出为5（）mV,则该传感器的时间常数为。

三、简答什么是传感器的静态特性？它有哪些指标？如何用公式表示这些性能指标？习题2:第二章一一电阻式传感器原理与应用•,选择题1.影响金属导电材料应变灵敏系数K的主要因素是（）导电材料电阻率的变化导电材料几何尺寸的变化C导电材料物理性质的变化 D.导电材料化学性质的变化2.电阻应变片的线路温度补偿的方法有（）A.差动电桥补偿法B.补偿块粘贴补偿应变片电桥补偿法C.补偿线圈补偿法D.恒流源补偿电路法3.当应变片的主轴线方向与试件轴线方向一致，且试件轴线上受一维应力作用时，应变片灵敏系数K的定义是（）A.应变片电阻变化率与试件主应力之比B.应变片电阻与试件主应力方向的应变之比C.应变片电阻率与试件主应力方向的应变之比D.应变片电阻率与试件作用力之比4.由（）、应变片以及一些附件（补偿元件，保护罩）组成的装置称为应变式传感器。

A.弹性元件B.调理电路C.信号采集电路D.敏感元件5.电阻应变式传感器具有悠久的历史，是应用最广泛的传感器之一，将电阻应变片粘贴到各种弹性敏感元件上，可构成测量各种参数的电阻应变式传感器，这些参数包括（）A.位移B.加速度C.力D.力矩二，填空题1 .单位应变引起的称为电阻丝的灵敏系数。

2.金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称为效应；固体收到作用力后电阻率要发生变化,这种现象称为效应。

3.应变式传感器是利用电阻应变片将转换为变化的传感器，传感器由在弹性元件上粘贴元件构成，弹性元件用来，元件用来O4.要把微小应变引起的微小电阻变化精确地测量出来，需采用特别设计的测量电路，通常采用或O5.减小或消除非线性误差的方法有和采用差动电桥。

其中差动电桥可分为和两种方式。

习题3:第三章一一变阻抗式传感器原理与应用一、选择题1.如将变面积型电容式传感器接成差动形式，其灵敏度将（）oA.保持不变B.增大一倍C.减小一佶D.增大两倍2.当变间隙式变容传感器两极板间的初始距离d增加时，将引起传感器的（）oA.灵敏度增加B.灵敏度减小C.非线性误差增加D.非线性误差不变3.用电容式传感器测量固体或液体物位时，应该选用（）。

A.变间隙式B.变面积式C,变介电常数式 D.空气介质变间隙式4.电容式传感器中输入量与输出量的关系为线性的有（）。

A.变面积型电容传感器B.变介质型电容传感器C.变电荷型电容传感器D.变极距型电容传感器5.关于差动脉冲宽度调制电路的说法正确的是（）oA.适用于变极板距离和变介质型差动电容传感器B.适用于变极板距离差动电容传感器且为线性特征C.适用于变极板距离差动电容传感器且为非线性特征D.适用于变面积型差动电容传感器且为线性特性二、填空题1.电容式传感器利用了将非电量的变化转换为的变化来实现对物理量的测量。

2.变极距型电容式传感器单位输入位移所引起的灵敏度与两极板初始间距成关系。

3.移动电容式传感器动极板，导致两极板有效覆盖面积A发生变化的同时，将导致电容量变化，传感器电容改变量AC与动极板水平位移成关系、与动极板角位移成关系。

4.变极距型电容传感器做成差动结构后，灵敏度提高了倍, 而非线性误差转化为关系而得以大大降低。

5.电容式传感器信号转换电路中，和用于单个电容量变化的测量，和用于差动电容量变化的测量。

习题4：第四章---- 光电式传感器原理与应用光电式传感器1、光电式传感器的物理基础是光电效应，常用的外光电器件有等，常用的内光电器件有、等。

2、光敏电阻的光电流是指与之差。

3、光敏电阻的光谱特性反映的是光敏电阻的灵敏度与的关系。

压电传感器一、选择题1、压电式加速度传感器是（）传感器。

A.结构型B.适于测量直流信号的C.适于测量缓变信号的D.适于测量动态信号的2、沿石英晶体的光轴z的方向施加作用力时，（）□A.晶体不产生压电效应B.在晶体的电轴x方向产生电荷C.在晶体的机械轴y方向产生电荷D.在晶体的光轴z方向产生电荷3、在电介质极化方向施加电场，电介质产生变形的现象称为（）□A.正压电效应B.逆压电效应C.横向压电效应D.纵向压电效应4、天然气英晶体与压•电陶瓷比，石英晶体压电常数（），压电陶瓷的稳定性（）。

A.局，差B.局，好C.低，差D.低，好5、沿电轴y方向施加作用力产生电荷的压电效应称为（）。

A.横向压电效应B.纵向压电效应C.正压电效应D.逆压电效应6、为提高压电传感器的输出灵敏度，将两片压电片并联在一起，此时总电荷量等于（）倍单片电荷量，总电容量等于（）倍单片电容量。

A. 1, 2B. 2, 2C. 1, 1/2D. 2, 17、用于厚度测量的压电陶瓷器件利用了（）原理。

A.磁阻效应B压阻效应C.正压电效应D逆压电效应8、以下因素在选择合适的压电材料时必须考虑的有（）A.转换性能B.电性能C.时间稳定性D.温度稳定性二、填空题1.压电式传感器可等效为一个和一个并联，也可等效为一个与相串联的电压源。

2.压电式传感器是一种典型的传感器（或发电型传感器），其以某些电介质的为基础，来实现非电量检测的目的。

3.压电式传感器使用放大器时，输出电压几乎不受连续电缆长度的影响。

4.压电式传感器的输出须先经过前置放大器处理，此放大电路有和两种形式。

5.某些电介质当沿•一定方向对其施力而变形时内部产生极化现象，同时在它的表面产生符号相反的电荷，当外力去掉后又恢复不带电的状态，这种现象称为效应；在介质极化方向施加电场时电介质会产生形变，这种效应又称效应。

动势，另一部分是单一导体的 电动势。

3.热电偶中热电势的大小仅与的性质、 有关，而桥提供一个随冷端温度的附加电动势，使热电偶问路的输5.热电偶中热电势由（ ）组成。

A 、感应电动势B 、温差电动势C 、接触电动势D 、切割电动势二、简答题1压电式传感器为何不能测量静态信号?2压电式传感器连接前置放大器的作用是什么？电压式与电荷式放大器有何区 别？第六章——温度检测 热电偶型传感器综合练习1.热电动势由两部分电动势组成，一部分是两种导体的2.热电偶产生热电势必须具备的基本条件是（1） (2)与热电极尺寸、形状及温度分布无关。

4.热电偶冷端电桥补偿电路中，当冷端温度变化时，由冷端温度的变化而改变，达到自动补偿的目的。

6工程（工业）中，热电偶冷端处理方法有（）A、热电动势修正法B、温度修正法C、0°C恒温法D、冷端延长法7.实用热电偶的热电极材料中，用的较多的是()A、纯金属B、非金属C、半导体D、合金8.简述热电偶能够工作的两个条件是什么？9.为什么热电偶多用合金热电极？10.简述热电偶测温原理。

11.现用一只镣铭一镣硅热电偶测某换热器内温度，其冷端温度为30° C,而显示仪表机械零位为0° C,这时指示值为400° C,若认为换热器内的温度为430。

C,对不对？为什么？正确值为多少？E (30, 0) =L203mV保格一镣硅热电偶分度表。
