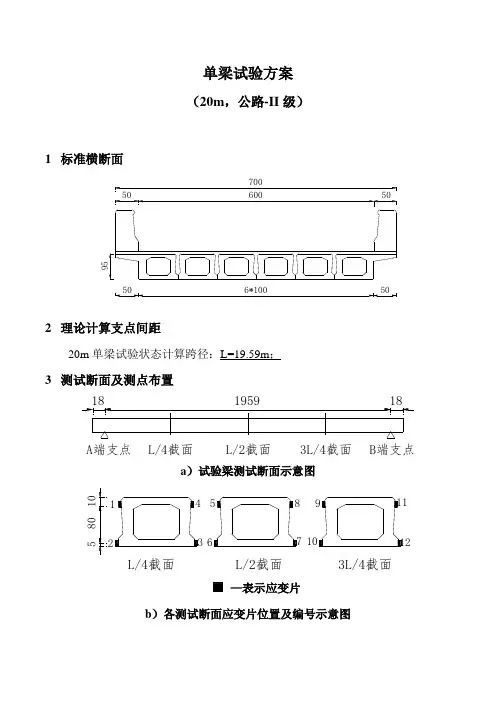

单梁试验方案（20m ，公路-II 级）1 标准横断面506*100507002 理论计算支点间距20m 单梁试验状态计算跨径：L=19.59m ；3 测试断面及测点布置A端支点B端支点L/4截面L/2截面3L/4截面a ）试验梁测试断面示意图L/4截面L/2截面3L/4截面—表示应变片b ）各测试断面应变片位置及编号示意图12345—表示机电百分表c）试验梁位移传感器布置示意图试验梁测试断面及测点布置示意图（尺寸单位：cm）根据事先确定的贴片方案，先用粉笔在贴片位置定位，然后用角磨机打磨、擦拭干净后逐个贴片；安装机电百分表时，用磁力表座将机电百分表固定在支架上，调整百分表的位置，使其测头在适当位置，最后用测试线将应变片和机电百分表与仪器逐一连接，并作详细记录。
安装工作就绪后，对所贴应变片、机电百分表、连线进行检查，有问题及时处理，并对测试仪器进行调试。
4控制荷载计算该桥的设计汽车荷载等级为公路-II级；汽车荷载采用车道荷载，按公路-I 级车道荷载的0.75倍采用。
均布荷载标准值为q k=7.875 kN/m，20m跨径梁集中荷载标准值为P k=240kN，人群荷载标准值为3kN/m2。
（1）横向分布系数计算主梁荷载横向分布系数表桥面铺装和护栏作为二期恒载计算效应，桥面铺装按均布荷载计算，护栏根据荷载横向分布影响线进行布载，计算得二期铺装荷载为9.6 kN/m。
根据计算结果，对中梁跨中需要施加264.0kN左右的集中荷载；试验加载效率表主梁应变计算值（με）（参考值按0.6校验系数计算）6试验加载试验梁跨中加载如图所示：加载梁压式负荷传感器待测梁支撑枕木立面图注：图中L为计算跨径，现场测量为15.2m。
试验跨中加载示意图（1）对试验梁按前述的应变和挠度测点布置方式进行放样。
布置应变片时先对各测点位置实施打磨找平并擦拭干净，粘贴应变片，并作防潮处理。
为排除测试过程中大气温度变化带来的影响，每一断面布设处于同一温度场的温度补偿应变片。
