scr可控硅在整流电路上的应用1.引言1.1 概述在整流电路中,可控硅是一种重要的元件。
它具有可控性强、耐压能力高、效率高等优点,因此在电力领域中得到广泛应用。
本文将介绍可控硅的基本原理及其在整流电路中的应用。
可控硅是一种单向导电元件,通过控制其门极电压或电流,可以实现对其导通或截止状态的控制。
由于其具有双向可导电性,可以将交流电信号转换为直流电信号,因此在整流电路中起着重要的作用。
在整流电路中,可控硅通常被用作整流桥电路的主要元件。
整流桥电路主要用于将交流电转换为直流电,常用于电源供给等领域。
可控硅的特性使得它能够控制电流的流动方向,并能够将交流信号转换为单向的直流信号。
可控硅在整流电路中的应用具有很大的优势。
首先,可控硅具有较高的效率和稳定性,可以实现高效的能量转换。
其次,可控硅能够进行迅速的开关控制,可靠地实现交流信号到直流信号的转换。
此外,可控硅的耐压能力较高,能够满足电力系统中的高电压需求。
总之,可控硅在整流电路中具有重要的应用价值。
本文将深入探讨可控硅的基本原理以及其在整流电路中的应用。
同时,还将展望可控硅在电力领域的未来发展,为读者对该领域有一个全面的了解。
1.2 文章结构本文主要讨论了可控硅在整流电路上的应用。
为了更好地组织文章内容,本文将按照以下结构进行论述。
首先,在引言部分,我们会对文章进行概述,介绍可控硅的基本原理和整流电路的应用背景。
并阐明文章的结构和目的,确保读者能够清晰地理解文章的主题和篇章结构。
接下来,在正文部分,我们会详细介绍可控硅的基本原理。
首先,我们将解释可控硅是一种什么样的器件,以及它的工作原理。
然后,我们将重点探讨可控硅在整流电路中的应用。
我们将介绍可控硅在单相和三相整流电路中的作用,并说明它在电力系统中的重要性。
我们还将分析可控硅在整流电路中的优势和限制,并介绍相关的电路拓扑结构和控制策略。
最后,在结论部分,我们将总结可控硅在整流电路上的应用。
我们将回顾本文的主要内容,强调可控硅的优点和局限性,并对其在电力领域的未来发展进行展望。

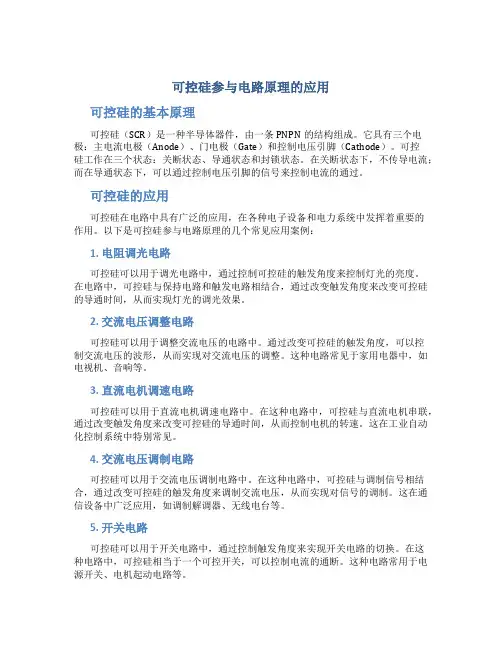

可控硅参与电路原理的应用可控硅的基本原理可控硅(SCR)是一种半导体器件,由一条PNPN的结构组成。
它具有三个电极:主电流电极(Anode)、门电极(Gate)和控制电压引脚(Cathode)。
可控硅工作在三个状态:关断状态、导通状态和封锁状态。
在关断状态下,不传导电流;而在导通状态下,可以通过控制电压引脚的信号来控制电流的通过。
可控硅的应用可控硅在电路中具有广泛的应用,在各种电子设备和电力系统中发挥着重要的作用。
以下是可控硅参与电路原理的几个常见应用案例:1. 电阻调光电路可控硅可以用于调光电路中,通过控制可控硅的触发角度来控制灯光的亮度。
在电路中,可控硅与保持电路和触发电路相结合,通过改变触发角度来改变可控硅的导通时间,从而实现灯光的调光效果。
2. 交流电压调整电路可控硅可以用于调整交流电压的电路中。
通过改变可控硅的触发角度,可以控制交流电压的波形,从而实现对交流电压的调整。
这种电路常见于家用电器中,如电视机、音响等。
3. 直流电机调速电路可控硅可以用于直流电机调速电路中。
在这种电路中,可控硅与直流电机串联,通过改变触发角度来改变可控硅的导通时间,从而控制电机的转速。
这在工业自动化控制系统中特别常见。
4. 交流电压调制电路可控硅可以用于交流电压调制电路中。
在这种电路中,可控硅与调制信号相结合,通过改变可控硅的触发角度来调制交流电压,从而实现对信号的调制。
这在通信设备中广泛应用,如调制解调器、无线电台等。
5. 开关电路可控硅可以用于开关电路中,通过控制触发角度来实现开关电路的切换。
在这种电路中,可控硅相当于一个可控开关,可以控制电流的通断。
这种电路常用于电源开关、电机起动电路等。
6. 正弦波发生器可控硅可以用于正弦波发生器中,通过改变触发角度来控制可控硅的导通时间,从而实现正弦波的生成。
这种电路常用于音频设备和信号发生器中。
7. 电能控制器可控硅可以用于电能控制器中,通过控制可控硅的导通时间来控制电能的输出。

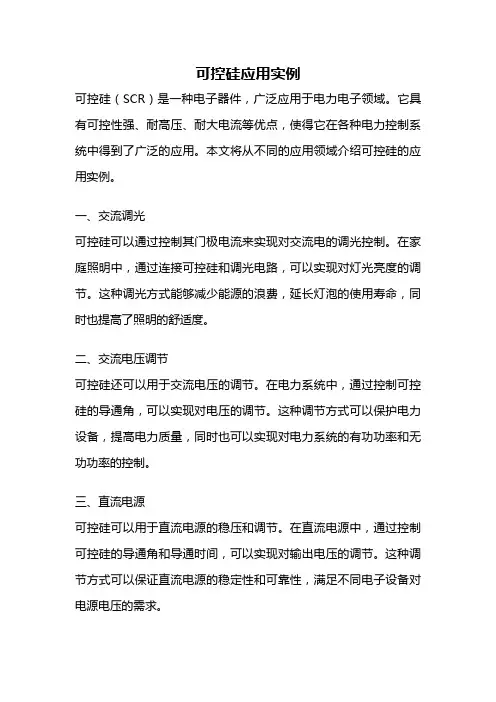

可控硅应用实例可控硅(SCR)是一种电子器件,广泛应用于电力电子领域。
它具有可控性强、耐高压、耐大电流等优点,使得它在各种电力控制系统中得到了广泛的应用。
本文将从不同的应用领域介绍可控硅的应用实例。
一、交流调光可控硅可以通过控制其门极电流来实现对交流电的调光控制。
在家庭照明中,通过连接可控硅和调光电路,可以实现对灯光亮度的调节。
这种调光方式能够减少能源的浪费,延长灯泡的使用寿命,同时也提高了照明的舒适度。
二、交流电压调节可控硅还可以用于交流电压的调节。
在电力系统中,通过控制可控硅的导通角,可以实现对电压的调节。
这种调节方式可以保护电力设备,提高电力质量,同时也可以实现对电力系统的有功功率和无功功率的控制。
三、直流电源可控硅可以用于直流电源的稳压和调节。
在直流电源中,通过控制可控硅的导通角和导通时间,可以实现对输出电压的调节。
这种调节方式可以保证直流电源的稳定性和可靠性,满足不同电子设备对电源电压的需求。
可控硅可以用于电力变频调速系统。
在电机驱动系统中,通过控制可控硅的导通角和导通时间,可以实现对电机转速的调节。
这种调速方式可以提高电机的效率,减少能源的消耗,同时也提高了电机的控制性能。
五、电力电子制动可控硅可以用于电力电子制动系统。
在电动机制动系统中,通过控制可控硅的导通角和导通时间,可以实现对电机制动力矩的控制。
这种制动方式可以实现对电机的快速制动和精确控制,提高了制动系统的性能。
六、电力电子补偿可控硅可以用于电力电子补偿系统。
在电力系统中,通过控制可控硅的导通角和导通时间,可以实现对电流和电压的补偿。
这种补偿方式可以提高电力系统的稳定性和可靠性,改善电力质量,满足不同电力设备对电源的需求。
七、电力电子开关可控硅可以用于电力电子开关系统。
在电力系统中,通过控制可控硅的导通和关断,可以实现对电力系统的开关控制。
这种开关方式可以提高电力系统的可靠性和灵活性,满足不同电力设备对电源的开关需求。
可控硅可以用于电力电子逆变系统。

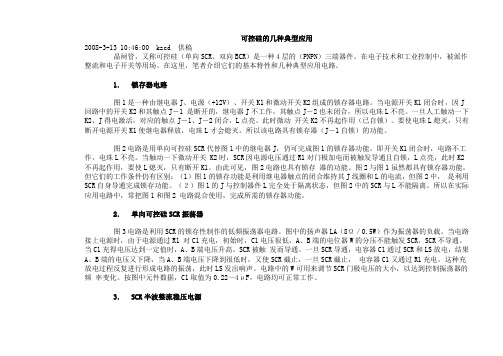

可控硅的几种典型应用2008-3-13 10:46:00 kzcd 供稿晶闸管,又称可控硅(单向SCR、双向BCR)是一种4层的(PNPN)三端器件。
在电子技术和工业控制中,被派作整流和电子开关等用场。
在这里,笔者介绍它们的基本特性和几种典型应用电路。
1.锁存器电路图1是一种由继电器J、电源(+12V)、开关K1和微动开关K2组成的锁存器电路。
当电源开关K1闭合时,因J 回路中的开关K2和其触点J-1 是断开的,继电器J不工作,其触点J-2也未闭合,所以电珠L不亮。
一旦人工触动一下K2,J得电激活,对应的触点J-1、J-2闭合,L点亮。
此时微动开关K2不再起作用(已自锁)。
要使电珠L熄灭,只有断开电源开关K1使继电器释放,电珠L才会熄灭。
所以该电路具有锁存器(J-1自锁)的功能。
图2电路是用单向可控硅SCR代替图1中的继电器J,仍可完成图1的锁存器功能,即开关K1闭合时,电路不工作,电珠L不亮。
当触动一下微动开关 K2时,SCR因电源电压通过R1对门极加电而被触发导通且自锁,L点亮,此时K2不再起作用,要使L熄灭,只有断开K1。
由此可见,图2电路也具有锁存器的功能。
图2与图1虽然都具有锁存器功能,但它们的工作条件仍有区别:(1)图1的锁存功能是利用继电器触点的闭合维持其J线圈和L的电流,但图2中,是利用SCR自身导通完成锁存功能。
(2)图1的J与控制器件L完全处于隔离状态,但图2中的SCR与L不能隔离。
所以在实际应用电路中,常把图1和图2 电路混合使用,完成所需的锁存器功能。
2.单向可控硅SCR振荡器图3电路是利用SCR的锁存性制作的低频振荡器电路。
图中的扬声器LA(8Ω/0.5W)作为振荡器的负载。
当电路接上电源时,由于电源通过R1 对C1充电,初始时,C1电压很低,A、B端的电位器W的分压不能触发SCR,SCR不导通。
当C1充得电压达到一定值时,A、B端电压升高,SCR被触发而导通。
一旦SCR导通,电容器C1通过SCR和LS放电,结果A、B端的电压又下降,当A、B端电压下降到很低时,又使SCR截止,一旦SCR截止,电容器C1又通过R1充电,这种充放电过程反复进行形成电路的振荡,此时LS发出响声。
可控硅的使用方法大全一、概述在日常的控制应用中我们都通常会遇到需要开关交流电的应用,一般控制交流电的时候,我们会使用很多种方法,如:1、使用继电器来控制,如电饭煲,洗衣机的水阀:2、使用大功率的三极管或IGBT来控制:3、使用整流桥加三极管:4、使用两个SCR来控制:5、使用一个Triac来控制:晶闸管(Thyristor)又叫可控硅,按照其工作特性又可分单向可控硅(SCR)、双向可控硅(TRIAC)。
其中双向可控硅又分四象限双向可控硅和三象限双向可控硅。
同时可控硅又有绝缘与非绝缘两大类,如ST的可控硅用BT名称后的“A”、与“B”来区分绝缘与非绝缘。
单向可控硅SCR:全称Semiconductor Controlled Rectifier(半导体整流控制器)双向可控硅TRIAC:全称Triode ACSemiconductor Switch(三端双向可控硅开关),也有厂商使用Bi-direct ional Controlled Rectifier(BCR)来表示双向可控硅。
请注意上述两图中的红紫箭头方向!可控硅的结构原理我就不提了。
二、可控硅的控制模式现在我们来看一看通常的可控硅控制模式1、On/Off 控制:对于这样的一个电路,当通过控制信号来开关Triac时,我们可以看到如下的电流波形通常对于一个典型的阻性的负载使用该控制方法时,可以看到控制信号、电流、相电压的关联。
2、相角控制:也叫导通角控制,其目的是通过触发可控硅的导通时间来实现对电流的控制,在简单的马达与调光系统中多可以看到这种控制方法在典型的阻性负载中,通过控制触发导通角a在0~180之间变化,从而实现控制电流的大小三、我们知道,可控硅的一个导通周期可以有四步:。

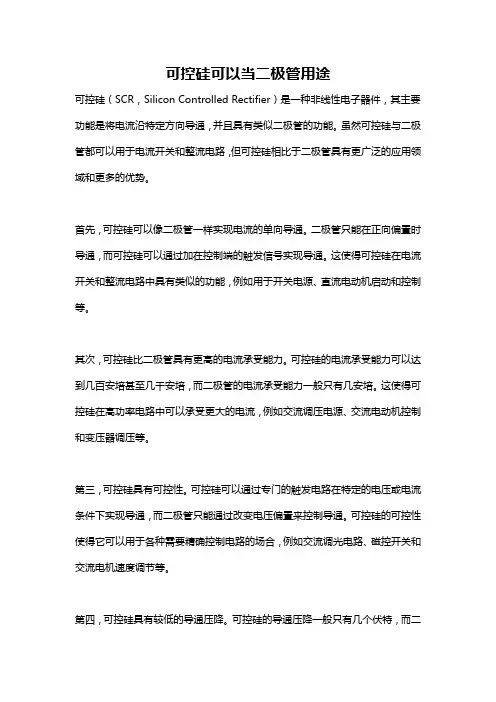

可控硅可以当二极管用途可控硅(SCR,Silicon Controlled Rectifier)是一种非线性电子器件,其主要功能是将电流沿特定方向导通,并且具有类似二极管的功能。
虽然可控硅与二极管都可以用于电流开关和整流电路,但可控硅相比于二极管具有更广泛的应用领域和更多的优势。
首先,可控硅可以像二极管一样实现电流的单向导通。
二极管只能在正向偏置时导通,而可控硅可以通过加在控制端的触发信号实现导通。
这使得可控硅在电流开关和整流电路中具有类似的功能,例如用于开关电源、直流电动机启动和控制等。
其次,可控硅比二极管具有更高的电流承受能力。
可控硅的电流承受能力可以达到几百安培甚至几千安培,而二极管的电流承受能力一般只有几安培。
这使得可控硅在高功率电路中可以承受更大的电流,例如交流调压电源、交流电动机控制和变压器调压等。
第三,可控硅具有可控性。
可控硅可以通过专门的触发电路在特定的电压或电流条件下实现导通,而二极管只能通过改变电压偏置来控制导通。
可控硅的可控性使得它可以用于各种需要精确控制电路的场合,例如交流调光电路、磁控开关和交流电机速度调节等。
第四,可控硅具有较低的导通压降。
可控硅的导通压降一般只有几个伏特,而二极管的导通压降通常为几十个伏特。
这使得可控硅在需要少能量损耗的应用中更加适用,例如直流电源的整流、直流电机控制和电阻变焦灯光调节等。
此外,可控硅在电阻负载下具有较低的开启电流,即可控硅的导通需要达到一定的触发电流才能实现,而二极管没有这种限制。
这使得可控硅在需要精确控制导通的场合更加稳定和可靠。
总结起来,可控硅尽管在某些方面与二极管具有相似的功能,但由于具备更高的电流承受能力、可控性和较低的导通压降等优势,可控硅在电流开关和整流电路中更加广泛应用。
在各种电源开关、电机控制和功率调节等场合,可控硅都发挥着重要的作用。

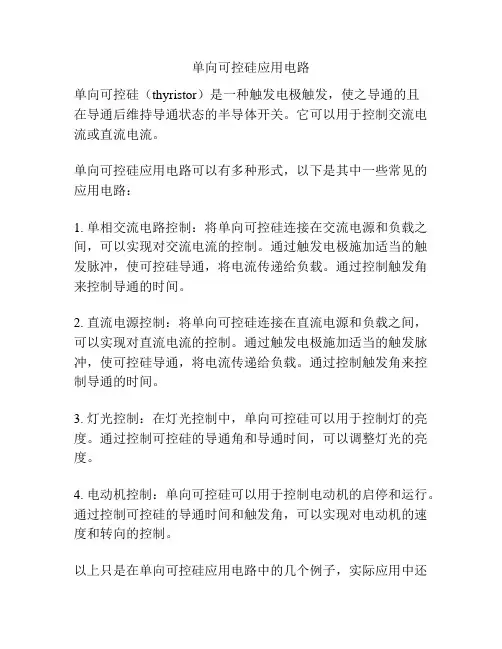

单向可控硅应用电路
单向可控硅(thyristor)是一种触发电极触发,使之导通的且
在导通后维持导通状态的半导体开关。
它可以用于控制交流电流或直流电流。
单向可控硅应用电路可以有多种形式,以下是其中一些常见的应用电路:
1. 单相交流电路控制:将单向可控硅连接在交流电源和负载之间,可以实现对交流电流的控制。
通过触发电极施加适当的触发脉冲,使可控硅导通,将电流传递给负载。
通过控制触发角来控制导通的时间。
2. 直流电源控制:将单向可控硅连接在直流电源和负载之间,可以实现对直流电流的控制。
通过触发电极施加适当的触发脉冲,使可控硅导通,将电流传递给负载。
通过控制触发角来控制导通的时间。
3. 灯光控制:在灯光控制中,单向可控硅可以用于控制灯的亮度。
通过控制可控硅的导通角和导通时间,可以调整灯光的亮度。
4. 电动机控制:单向可控硅可以用于控制电动机的启停和运行。
通过控制可控硅的导通时间和触发角,可以实现对电动机的速度和转向的控制。
以上只是在单向可控硅应用电路中的几个例子,实际应用中还
有更多其他的应用。
这些电路需要根据具体的需求和系统要求进行设计和优化。
可控硅的实际应用可控硅,即可控制硅,是一种半导体器件,具有控制和调节电流的功能。
它在现代电子技术中广泛应用,为各种电子设备的正常运行提供了保障。
可控硅的实际应用非常广泛,下面将从电力控制、电动机控制以及光电控制三个方面进行阐述。
可控硅在电力控制方面发挥着重要作用。
电力系统中,可控硅可以实现对交流电的调节和控制。
通过改变可控硅的触发角,可以控制电流的导通和截止,从而实现对电力的调整。
这种调整可以用于电力调度、电力传输和电力分配等方面。
同时,可控硅还可以实现对电力系统的保护,当电流过大或电压异常时,可控硅会自动切断电流,保护电力设备的安全运行。
可控硅在电动机控制方面也有广泛应用。
电动机是现代工业中最常用的动力装置,而可控硅可以实现对电动机的启动、停止和调速控制。
通过控制可控硅的触发角,可以改变电动机的供电电压和频率,从而实现对电动机的控制。
这种控制方式灵活可靠,可以满足不同工况下的需求,提高电动机的效率和可靠性。
可控硅在光电控制方面也有重要应用。
光电器件是一种将光信号转换为电信号的器件,而可控硅可以作为光电器件的驱动器。
通过控制可控硅的触发角,可以实现对光电器件的开关和调光控制。
这种光电控制方式被广泛应用于照明系统、光电传感器和光电开关等设备中,为人们提供了更加舒适和智能的生活环境。
除了以上三个方面的应用,可控硅还被广泛应用于电炉控制、电源控制、电压调节器、逆变器等领域。
可控硅具有结构简单、价格低廉、可靠性高、寿命长等优点,因此在各个领域都有重要地位。
总的来说,可控硅的实际应用非常广泛,涉及到电力控制、电动机控制以及光电控制等多个领域。
它不仅提高了电子设备的效率和可靠性,还为人们提供了更加便利和舒适的生活环境。
随着科技的进步和应用的不断拓展,可控硅的应用领域将会更加广阔,为人们的生活带来更多的便利和创新。

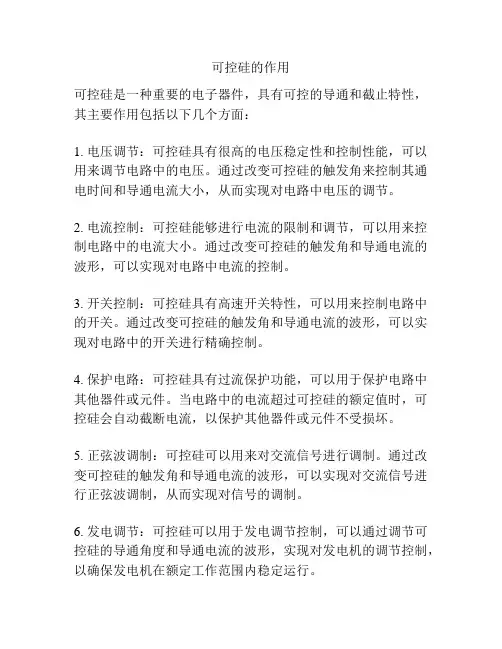

可控硅的作用
可控硅是一种重要的电子器件,具有可控的导通和截止特性,其主要作用包括以下几个方面:
1. 电压调节:可控硅具有很高的电压稳定性和控制性能,可以用来调节电路中的电压。
通过改变可控硅的触发角来控制其通电时间和导通电流大小,从而实现对电路中电压的调节。
2. 电流控制:可控硅能够进行电流的限制和调节,可以用来控制电路中的电流大小。
通过改变可控硅的触发角和导通电流的波形,可以实现对电路中电流的控制。
3. 开关控制:可控硅具有高速开关特性,可以用来控制电路中的开关。
通过改变可控硅的触发角和导通电流的波形,可以实现对电路中的开关进行精确控制。
4. 保护电路:可控硅具有过流保护功能,可以用于保护电路中其他器件或元件。
当电路中的电流超过可控硅的额定值时,可控硅会自动截断电流,以保护其他器件或元件不受损坏。
5. 正弦波调制:可控硅可以用来对交流信号进行调制。
通过改变可控硅的触发角和导通电流的波形,可以实现对交流信号进行正弦波调制,从而实现对信号的调制。
6. 发电调节:可控硅可以用于发电调节控制,可以通过调节可控硅的导通角度和导通电流的波形,实现对发电机的调节控制,以确保发电机在额定工作范围内稳定运行。
总之,可控硅作为一种重要的电子器件,具有可控的导通和截止特性,可以用于电压调节、电流控制、开关控制、保护电路、正弦波调制和发电调节等方面,对于各种电子设备和电路具有重要的应用价值。
可控硅在生活中的应用
1.什么是可控硅
可控硅是一种半导体电子器件,也被称为晶闸管。
它可以控制电路的开关,适用于交流电源,因此在生活中得到了广泛应用。
2.可控硅在电照灯中的应用
电照灯是一种常用的舞台灯光设备,可控硅可以用于控制其亮度和闪烁频率。
随着现代舞台表演的日益复杂,电照灯的应用范围也越来越广,而可控硅的性能稳定可靠,为电照灯的控制提供了关键的保障。
3.可控硅在电子设备中的应用
现代电子设备中采用可控硅进行电源控制和保护,可有效避免因过流或过压而导致电子设备的损坏。
此外,可控硅还可以控制电阻、电感和电容等元件的工作状态,实现精准的电路控制。
4.可控硅在电动汽车中的应用
电动汽车的高效率充电需要智能化的电源控制技术,而可控硅恰好可以提供这种技术支持。
可控硅可以实现电动汽车快速充电,同时可以实现电站之间的能量调度,使电池充电更加智能化。
总的来说,可控硅作为一种重要的半导体器件,在生活中的应用范围非常广泛,其性能稳定可靠,很好地满足了现代电子设备对可靠
性和高效性的要求。
随着科技的不断进步,可控硅在未来的应用前景也将变得更加广泛和深入。
可控硅应用电路举例 1. 可控硅应用电路_直流可控硅触发电路:如图G2是一个电视机常用的过压保护电路,当E+电压过高时A点电压也变高,当它高于稳压管DZ的稳压值时DZ道通,可控硅D受触发而道通将E+短路,使保险丝RJ熔断,从而起到过压保护的作用。
2. 可控硅应用电路_相位可控硅触发电路:相位触发电路实际上是交流触发电路的一种,如图G3,这个电路的方法利用是RC回路控制触发信号的相位。
当R值较少时,RC时间常数较少,触发信号的相移A1较少,因此负载获得较大的电功率;当R值较大时,RC时间常数较大,触发信号的相移A2较大,因此负载获得较少的电功率。
这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
可控硅的3种触发方式:1.强电触发: 采用MOC3061、MOC3021等高压光耦,从可控硅的A极引入触发电压,这种触发不需要其他触发电源,电路非常简单,主要元器件工作在400V强脉冲环境,可靠性最差。
采用触发二极管(DB3)电路与这种结构相似。
2.变压器隔离触发: 这是工业上最常用结构,优点是强弱电隔离触发波形好,缺点是长脉冲触发时变压器体积太大,成本高电路复杂。
元器件工作在100V脉冲环境,可靠性一般。
3.隔离电源直流触发: 图片上的这种触发结构,缺点是功耗较大,发热量大。
优点是强弱隔离触发电流大,低频长脉冲、高频脉冲串等都适用,电路简单成本低,元器件工作在20V脉冲环境。
可靠性好。
这种机构的移相触发器经半年多实际使用(10kw变压器负载,镀铝机蒸发舟加热),极少出现烧保险丝和烧可控硅现象,原来是采用变压器触发结构,经常烧保险丝,可控硅也有损坏。
以上仅是一己拙见,请大家谈谈各自看法。
4.SCR全波整流稳压电源。
上述的半波整流稳压电源,其缺点是电源的低,其纹波也较大。
图5的SCR全波整流稳压电源,完全克服了上述的缺点。
该路的输出电压也为12V(也可改接成其他电压输出)。
该电路实际是由(上期第一版)图4的两个半波整流和稳压电路组合而成。
双向可控硅原理与应用整理
双向可控硅的原理是基于PNPN结构。
它由四个半导体层组成,分别是一个正向偏置的PN结和一个反向偏置的NP结。
其中,PN结称为控制结,NP结称为可控结。
正向偏置时,电流主要从P端流向N端;反向偏置时,电流主要从N端流向P端。
双向可控硅的特点是能够在控制开关瞬间进行双向导通,从而实现双向的控制。
1.交流电源控制:双向可控硅可以用作交流电源的开关,实现对电源的开启和关闭,从而控制交流电的输出。
在电源无需输出时,通过控制双向可控硅的正向和反向导通,可以有效地切断电流。
2.温度控制:双向可控硅可以用作恒温控制的元件,通过对双向可控硅施加正向或反向电压,可以实现对加热器或冷却器的控制。
当温度过高或过低时,双向可控硅可以自动启动或关闭相应的加热或冷却设备。
3.调光控制:双向可控硅可以用于灯光的调光控制。
通过控制双向可控硅的正向导通时间的长短,可以实现对灯光的亮度调节。
4.电动机控制:双向可控硅可以用于对电动机进行调速控制。
通过对双向可控硅施加正向或反向电压脉冲,可以实现电动机的启动、停止和调速。
总的来说,双向可控硅的原理简单,应用广泛。
在电力电子领域中,它是一个非常重要的器件,用于控制和转换电能。
随着电子技术的不断进步,双向可控硅的应用前景将会更加广阔,并将在实际工程中发挥更重要的作用。
可控硅在大功率电力电子技术中的应用可控硅是一种重要的半导体器件,广泛应用于大功率电力电子技术中的交流电调节、直流电调节、变频调节等的控制电路中。
在电能质量控制、节能减排、无功补偿等方面,可控硅也发挥着重要的作用。
本文将详细介绍可控硅在大功率电力电子技术中的应用,并探讨其未来趋势。
一、可控硅的基本概念可控硅是一种能够控制电路导通时间的固态开关,其工作原理是利用半导体材料的电学和物理特性,通过控制电流反向偏置和正向触发来实现。
可控硅具有功率大、可靠性高、速度快等优点,广泛应用于大功率电力电子技术中。
二、可控硅在电力电子技术中的应用1、交流电调节可控硅在单相和三相交流电路中广泛应用于功率调节、功率因数修正、电压调节、电流控制、变频调节等方面。
在交流电调节中,可控硅作为开关控制元件,通过电压调制、幅度调制、脉宽调制等方式控制电路导通时间,实现对电路的控制。
2、直流电调节在直流电调节中,可控硅被用作电路中的开关元件。
通过直流电压的控制,调节器件导通时间,实现电路的电流调整、功率因数修正、电压调整等。
直流电调节可广泛应用于高压直流输电、电化学过程、焊接等领域。
3、变频调节可控硅在变频调节中广泛应用于交流电动机调速、电力变压器调压等方面。
在变频调节中,可控硅作为开关元件,通过调节电路导通时间,实现电机的调速控制。
可控硅还可以用于实现PWM调制、SPWM调制等,进一步提高电机调速精度和工作效率。
三、可控硅在电能质量控制中的应用电能质量控制是指在电力生产、传输和使用过程中,保证电力系统电能质量的稳定性和可靠性的技术手段。
可控硅在电能质量控制中发挥着重要作用。
例如,在电网电压波动或闪变时,可控硅可以实现快速响应,控制电路中的负载电流,以达到稳定电力系统的目的。
四、可控硅的发展趋势随着现代电力工业的不断发展,对可控硅的性能要求也越来越高。
未来可控硅的发展趋势将主要表现为以下几个方面:1、高电压、大功率、高频率方面的发展目前,可控硅主要被应用于低电压、小功率、低频率的领域。
浅析可控硅原理及其典型应用摘要从目前电子工业的发展来看,尽管有各种新型的半导体材料不断出现,但是半导体材料中98%仍是硅材料,硅材料仍是集成电路产业的基础,其中可控硅具有体积小、重量轻、功率高、寿命长等优点而得到了广泛的应用。
本文主要通过论述单向可控硅(普通可控硅)、双向可控硅的基本原理、以及其典型应用,以此给读者简单介绍一下可控硅。
关键词:半导体可控硅集成电路Abstract From the current perspective of the development of the electronics industry, in spite of a variety of new semiconductor materials continue to appear, but the semiconductor material is still 98% of the silicon material, silicon material is still the basis of the integrated circuit industry, in which SCR has a small size, weight light, high power, long life and other advantages have been widely used. This paper discusses a one-way through the SCR (general SCR), the basic principles of bi-directional thyristor and application in the commonly used so as to give the reader a brief SCR.Key words: semiconductor silicon integrated circuits一、可控硅元件简介可控硅又叫晶闸管,是半导体晶体闸流管的简称,它是一种用小电流控制大电流开关型半导体器件, 常用的有普通可控硅(又称单向可控硅)和双向可控硅两大类,由于具有体积小、质量轻、效率高、寿命长、耐振、无噪声、使用方便等优点。
固态继电器可控硅固态继电器可控硅,是一种新型的电子元器件,能够实现电气信号的控制和传输。
相比传统的电磁继电器,固态继电器可控硅具有更高的可靠性、更长的使用寿命和更快的响应速度,因此在工业控制、电力电子和自动化领域得到广泛应用。
固态继电器可控硅采用半导体器件可控硅作为控制元件,通过控制可控硅的导通和截止,实现对电路的开关控制。
相比传统的机械继电器,固态继电器可控硅无需机械动作,不易受到震动和冲击的影响,因此更加稳定可靠。
此外,固态继电器可控硅还具有更小的体积和更轻的重量,节省了安装空间和运输成本。
固态继电器可控硅的使用范围非常广泛,主要包括以下几个方面:1. 工业控制领域:固态继电器可控硅可用于电动机的启动和控制、加热器的控制、电炉的控制等,实现对工业生产过程的精确控制,提高生产效率和产品质量。
2. 电力电子领域:固态继电器可控硅可用于电力传输和分配系统中,实现电能的调节和分配,保证电力系统的稳定运行,提高电网的可靠性和安全性。
3. 自动化控制领域:固态继电器可控硅可用于自动化控制系统中,实现对各种设备和系统的远程控制和监控,提高自动化生产线的智能化水平,降低人工成本。
固态继电器可控硅的优点主要包括以下几个方面:1. 高可靠性:固态继电器可控硅无机械动作,寿命长,可靠性高,不易受到外部环境的干扰。
2. 快速响应:固态继电器可控硅的响应速度快,控制精度高,能够快速实现电路的开关控制。
3. 低噪音:固态继电器可控硅无电磁干扰和机械震动,工作稳定,噪音小。
4. 节能环保:固态继电器可控硅的功耗低,工作效率高,能够实现节能减排,符合可持续发展的要求。
综上所述,固态继电器可控硅作为一种新型的电子元器件,具有许多优点和广泛的应用前景,将在未来的工业控制、电力电子和自动化领域发挥重要作用,推动电子技术的发展和应用。
双向可控硅原理与应用整理双向可控硅的原理是基于PN结的二极管。
当正向电压施加在PN结上时,P区的电子将被推向N区,形成电流。
而当反向电压施加在PN结上时,PN结处于反向偏置状态,没有电流通过。
然而,当反向电压达到一定值时,PN结会被击穿,导致电流反向流动。
双向可控硅利用了这个击穿现象,能够实现电流的双向控制。
1.交流电压调节:双向可控硅可以用于交流电路的调压。
通过控制双向可控硅的触发角,可以改变其导通时间,从而改变电流的平均值,实现对交流电压的调节。
2.交流电压控制:双向可控硅可以用于交流电路的控制。
通过控制双向可控硅的触发角,可以选择性地将电流导通,控制负载电路的通断。
3.电力调节:双向可控硅可以用于电力调节,如电动机的调速。
通过控制双向可控硅的导通时间,可以改变电动机的输入功率,从而实现电动机的调速。
4.逆变器:双向可控硅可以用于逆变器的控制。
逆变器是将直流电转换为交流电的装置,通过控制双向可控硅的导通时间,可以实现直流电到交流电的转换。
5.交流电压控制:双向可控硅可以用于交流电路的控制。
通过控制双向可控硅的触发角,可以选择性地将电流导通,控制负载电路的通断。
6.智能电网:双向可控硅可以用于智能电网的控制。
智能电网是指基于信息技术和通信技术的电力系统,通过控制双向可控硅的导通时间,可以实现对智能电网的调度和控制。
总的来说,双向可控硅具有双向导电性和可控性,能够实现正向和反向电流的控制。
它在电力控制和相关场合中有着广泛的应用,包括交流电压调节、交流电压控制、电力调节、逆变器、智能电网等。
它的应用将为电力系统的稳定运行和智能化控制提供了重要的技术支持。
可控硅应用电路举例1. 可控硅应用电路_直流可控硅触发电路:如图G2是一个电视机常用的过压保护电路,当E+电压过高时A点电压也变高,当它高于稳压管DZ的稳压值时DZ道通,可控硅D受触发而道通将E+短路,使保险丝RJ熔断,从而起到过压保护的作用。
2. 可控硅应用电路_相位可控硅触发电路:相位触发电路实际上是交流触发电路的一种,如图G3,这个电路的方法利用是RC回路控制触发信号的相位。
当R值较少时,RC时间常数较少,触发信号的相移A1较少,因此负载获得较大的电功率;当R值较大时,RC时间常数较大,触发信号的相移A2较大,因此负载获得较少的电功率。
这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
可控硅的3种触发方式:1.强电触发: 采用MOC3061、MOC3021等高压光耦,从可控硅的A极引入触发电压,这种触发不需要其他触发电源,电路非常简单,主要元器件工作在400V强脉冲环境,可靠性最差。
采用触发二极管(DB3)电路与这种结构相似。
2.变压器隔离触发: 这是工业上最常用结构,优点是强弱电隔离触发波形好,缺点是长脉冲触发时变压器体积太大,成本高电路复杂。
元器件工作在100V脉冲环境,可靠性一般。
3.隔离电源直流触发: 图片上的这种触发结构,缺点是功耗较大,发热量大。
优点是强弱隔离触发电流大,低频长脉冲、高频脉冲串等都适用,电路简单成本低,元器件工作在20V脉冲环境。
可靠性好。
这种机构的移相触发器经半年多实际使用(10kw变压器负载,镀铝机蒸发舟加热),极少出现烧保险丝和烧可控硅现象,原来是采用变压器触发结构,经常烧保险丝,可控硅也有损坏。
以上仅是一己拙见,请大家谈谈各自看法。
旦SCR导通,电容器C1通过SCR和LS放电,结果A、B端的电压又下降,当A、B端电压下降到很低时,又使SCR截止,一旦SCR截止,电容器C1又通过R1充电,这种充放电过程反复进行形成电路的振荡,此时LS发出响声。
充电。
当充电电压接近C点电压或交流输入负半周时,SCR截止,所以C1上充得电压(即输出端CD)不会高于C点的稳压值。
只有储能电容C1输出端对负载放电,其电压低于C点电压时,在A点的正半周电压才会给C1即时补充充电,以维持输出电压的稳定。
图4电路与电池配合已成功用于某设备作后备电源。
该稳压电源,按图中参数其输出电流可达2~3A。
4.SCR全波整流稳压电源。
上述的半波整流稳压电源,其缺点是电源的效率低,其纹波也较大。
图5的SCR全波整流稳压电源,完全克服了上述的缺点。
该电路的输出电压也为12V(也可改接成其他电压输出)。
该电路实际是由(上期第十一版)图4的两个半波整流和稳压电路组合而成。
D1、SCR1、D4等工作在交流的正半周;D2、SCR2、D6等工作在交流的负半周,他们共同向输出的C、D端提供电流。
电路中的D3、D5起隔离作用,即D3是防止A点交流负半周时,其电流通过R1;D5是防止A点交流正半周时,其电流通过R2的。
电路的其他工作过程与上期图4相同。
5.双向可控硅和固体继电器(SSR)。
利用双向可控硅BCR制作调光器是BCR最常见的应用,这里不再复述。
笔者剖析过一种Sharp(夏普)固体继电器SSR(S201S02型)产品的内部电路,以此说明BCR的应用,如图6所示。
由图可见,该SSR产品是由双向可控硅BCR和光耦合交流过零触发电路共同组成的,因此该SSR的效率高(即功耗小)、自身引起的电噪声(脉冲式干扰)很小。
利用图6的内部电路,读者完全可以自制SSR,并把他应用到控制电路中,如图7可控制交流(220V)电源的插座电路。
图中的光耦合器MOC3041为BCR提供交流过流触发信号。
一般MOC3041的输入控制电流约20mA,所以当控制信号为5V时,其限流电阻取270Ω。
图中的R2是控制BCR门极(G)触发电流的,该值应随使用BCR型号而调整的,一般6A/700V的BCR,其G极所需的触发电流约10mA,即可可靠触发BCR工作。
图中的Z为交流电源插座。
当图7中的控制信号输出5V电平时,BCR导通,Z上即有220V的电压输出,反之,Z无输出电压。
6.抑制RF干扰的辅助电路当电路中使用了可控硅作多种控制电路时,一般应附加抑制RF干扰的辅助电路,尤其是使用了双向可控硅的电路。
一般抑制RF干扰的电路是加在交流电源的输入端,如图8所示。
电路中的电感L1、L2和电容器C1的值已在图中标注。
