随动转向大灯原理

汽车随动转向大灯

随动转向大灯也被称之为自适应大灯(Adaptive Frontlighting System)英文简称AFS，随动转向大灯能够不断对大灯进行动态调节，保持与汽车的当前行驶方向一致，以确保驾驶员在任何时刻都拥有最佳的可见度，而普通大灯具有固定的照射范围，当夜间汽车在弯道上转弯时，由于无法调节照明角度，常常会在弯道内侧出现“盲区”，极大地威胁了驾驶员夜间的安全驾车。随动转向大灯能够根据行车速度、转向角度等自动调节大灯的偏转，以便能够提前照亮“未到达”的区域，提供全方位的安全照明，以确保驾驶员在任何时刻都拥有最佳的可见度。

一. 氙气大灯：1.氙气大灯（HID High intensity Discharge）是由飞利浦公司花费5年时间研制的一种气体放电大灯，最早应用在工业建筑的照明上，而后发展为供给汽车用的氙气大灯。2．制造厂家：海拉（HELLA）；飞利浦（PHILIPS）；欧斯朗（OSRAM）；博世（BOSCH）为目前欧洲的4大氙灯制造厂家，也是全球知名的氙灯品牌。

二．氙灯跟平时的卤素灯相比好处：1.高亮度：同功率的氙灯产生的光照流明度为卤素灯的3倍。2.长寿命：利用气体电离发功的氙灯寿命为卤素灯的6倍以上。3.低功耗：同亮度的氙灯比卤素的功耗小一半。4.高色温：氙灯最高能到12000K的色温，远远超过卤素灯的3000K，接近日光的6000K是人眼看起来是最舒服频段，也是使用率最高最为常见的一类。

三.随速增距照明模式：1.HID此模式的实现方式基于对车辆行驶速度的监测，在时速到达80公里以上后，大灯开始自动上调微小角度来获得更远的照明距离（光型会随之变化）。

2.普通卤素灯：大约70m照射距离。3.HID大灯普通模式：90m照射距离。4.HID大灯增距模式：150m照射距离。

四．静态水平调整模式：1.DHL:当车速为零时，由于车辆乘员和后备箱货物的变化，将引起车身的静态俯仰。此时，DHL通过车身高度传感器感知车身俯仰角度，然后自动调整大灯的倾斜角，使光照距离基本保持不变。如果此时由于乘员的上车/下车动作或者货物的频繁变化引起车身俯仰角频繁变化或者抖动，那么DHL将识别出这种情况，等到车身俯仰角度稳定后再对大灯倾斜角度进行调整，以避免不必要的频繁调节。

随动大灯原理

随动大灯是一种基于车辆行驶路线的智能照明系统。其工作原理基于车辆的转向角和行驶速度等参数，通过车辆的传感器和控制系统实时感知路况，并相应地调整前灯的光照范围和亮度，以提供更好的照明效果。

随动大灯系统使用了一组高精度的传感器，如转向角传感器和速度传感器，用于实时监测车辆的转向角度和行驶速度。当车辆转向时，系统会根据转向角度来调整大灯的照射方向，保证车辆前方的道路得到充分覆盖。当车速变化时，系统会相应地调整大灯的亮度，以确保在高速行驶时具备足够的照明强度，而在低速行驶时避免造成过强的光照。

为了提供更好的照明效果，随动大灯系统通常还会配备其他功能。例如，系统可以根据车辆的转向角度和速度，自动控制大灯的远近光切换，提供更适合当前行驶情况的光照模式。此外，系统还可以根据车辆的位置，自动调整大灯的角度，以适应不同地形或道路条件下的照明需求。

总的来说，随动大灯系统通过实时感知车辆行驶状态和路况信息，以智能化的方式调整大灯的照明范围和亮度，提供更安全、舒适的行车体验。这一技术的出现不仅能够提高夜间行车的安全性，还可以降低驾驶者的视觉疲劳，提升驾驶乐趣。

未知驱动探索，专注成就专业

1

汽车自动转向大灯的创新

引言

近年来，随着科技的快速发展，汽车行业也在不断创新和改进。其中一个重要的创新就是汽车自动转向大灯。传统的汽车大灯只是单纯地照亮前方道路，无法根据车辆转向情况进行自动调整。而如今，许多汽车制造商都开始将自动转向大灯技术应用到他们的车辆中。本文将介绍汽车自动转向大灯的创新，并探讨其优点和未来发展趋势。

自动转向大灯的工作原理

汽车自动转向大灯主要通过车辆的转向灯信号和车辆传感器相结合来实现。当车辆转向灯打开时，自动转向大灯系统会根据车辆转向方向的角度和速度信息，自动调整大灯的照射方向和光强。以往的传统大灯只能沿着直线照射前方道路，无法及时照亮转弯处的视野。而自动转向大灯则能够根据车辆的转向情况，将光束投射到转弯方向，提高驾驶者的视野，减少盲区。 未知驱动探索，专注成就专业

2

自动转向大灯的优点

1. 提高行驶安全性：自动转向大灯能够根据车辆转向调整照射方向，增加驾驶者的视觉范围，减少盲区，提高夜间行车的安全性。

2. 提升驾驶舒适性：自动转向大灯能够自动调整照射方向和光强，避免频繁操作车灯开关，让驾驶者更加舒适。

3. 节能环保：传统大灯常常被长时间开启，导致能源的浪费。而自动转向大灯能够精确调整照射范围和光强，减少了能源的消耗，节约资源，并减少了对环境的污染。

4. 增加驾驶乐趣：自动转向大灯能够提高驾驶者对路况的感知，增加驾驶的乐趣。驾驶者无需过多关注灯光调整，能够更专注于驾驶操作本身。

自动转向大灯的发展趋势

自动转向大灯技术在近年来取得了长足的发展，但仍面临一些挑战和问题。以下是未来自动转向大灯可能的发展趋势：

1. 更智能的自动转向大灯系统：未来的自动转向大灯系统将更加智能化，能够根据更多的车辆信息和环境条件做出更准确的调整。例如，通过车辆的GPS定位系统，自未知驱动探索，专注成就专业

3

动转向大灯可以提前预测转弯的半径和角度，并做出相应的照射调整。

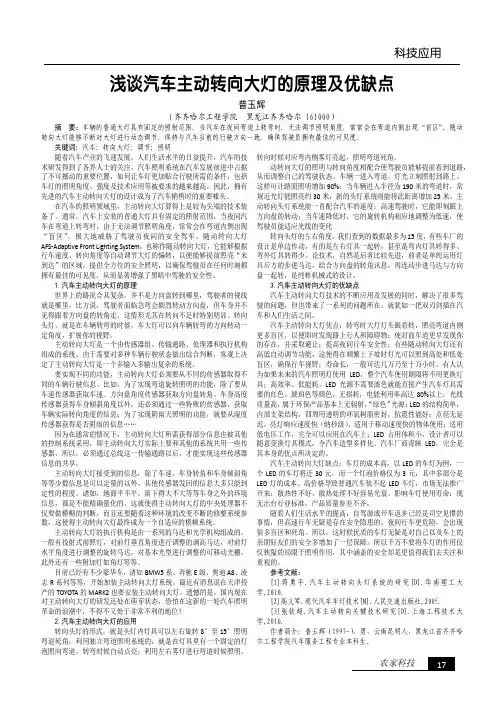

科技应用 农家科技 17 浅谈汽车主动转向大灯的原理及优缺点 普玉辉 （齐齐哈尔工程学院 黑龙江齐齐哈尔 161000） 摘 要：车辆的普通大灯具有固定的照射范围．当汽车在夜间弯道上转弯时．无法调节照明角度．常常会在弯道内侧出现“盲区”。随动转向大灯能够不断对大灯进行动态调节．保持与汽车当前的行驶方向一致．确保驾驶员拥有最佳的可见度。 关键词：汽车；转向大灯；调节；照明 随着汽车产业的飞速发展，人们生活水平的日益提升，汽车的技术研发得到了各界人士的关注。汽车照明系统在汽车发展前进中占据了不可撼动的重要位置，如何让车灯更加贴合行驶所需的条件，包括车灯的照明角度、强度及技术应用等被要求的越来越高。因此，拥有先进的汽车主动转向大灯的设计成为了汽车销售时的重要噱头。 在汽车的照明领域里，主动转向大灯算得上是较为尖端的技术装备了。通常，汽车上安装的普通大灯具有固定的照射范围，当夜间汽车在弯道上转弯时，由于无法调节照明角度，常常会在弯道内侧出现“盲区”，极大地威胁了驾驶员夜间的安全驾车。随动转向大灯AFS-Adaptive Front Lighting System，也称作随动转向大灯，它能够根据行车速度、转向角度等自动调节大灯的偏转，以便能够提前照亮“未到达”的区域，提供全方位的安全照明，以确保驾驶员在任何时刻都拥有最佳的可见度，从而显著增强了黑暗中驾驶的安全性。 1.汽车主动转向大灯的原理 世界上的路况合其复杂，并不是方向盘转到哪里，驾驶者的视线就是哪里，比方说，驾驶者面临急弯会剧烈转动方向盘，但车身并不见得跟着方向盘的转角走，这情形尤其在转向不足时特别明显。转向头灯，就是在车辆转弯的时候，车大灯可以向车辆转弯的方向转动一定角度，扩展你的视野。 主动转向大灯是一个由传感器组、传输通路、处理器和执行机构组成的系统。由于需要对多种车辆行驶状态做出综合判断，客观上决定了主动转向大灯是一个多输入多输出复杂的系统。 要实现不同的功能，主动转向大灯必须要从不同的传感器取得不同的车辆行驶信息。比如，为了实现弯道旋转照明的功能，除了要从车速传感器获取车速、方向盘角度传感器获取方向盘转角、车身高度传感器获得车身倾斜角度以外，还必须通过一些特殊的传感器，获取车辆实际转向角度的信息；为了实现阴雨天照明的功能，就要从湿度传感器获得是否阴雨的信息…… 因为在通常的情况下，主动转向大灯所需获得部分信息也被其他的控制系统采用，即主动转向大灯实际上要和其他的系统共用一些传感器，所以，必须通过总线这一传输通路以后，才能实现这些传感器信息的共享。 主动转向大灯接受到的信息，除了车速，车身转角和车身倾斜角等等少数信息是可以定量的以外，其他传感器发回的信息大多只能到定性的程度。诸如，地面平不平，雨下得大不大等等车身之外的环境信息，都是不能精确量化的。这就使得主动转向大灯的中央处理器不仅要做模糊的判断，而且还要随着这种环境的改变不断的修整系统参数，这使得主动转向大灯最终成为一个自适应的模糊系统。 主动转向大灯的执行机构是由一系列的马达和光学机构组成的。一般有投射式前照灯，对前灯垂直角度进行调整的调高马达，对前灯水平角度进行调整的旋转马达，对基本光型进行调整的可移动光栅，此外还有一些附加灯如角灯等等。 目前已经有不少豪华车，诸如BMW5系、奔驰E级、奥迪A8、凌志R系列等等，开始加装主动转向大灯系统。最近有消息说在天津投产的TOYOTA的MARK2也要安装主动转向大灯。遗憾的是，国内现在对主动转向大灯的研发还处在萌芽状态，恐怕在这新的一轮汽车照明革命的浪潮中，不得不又处于非常不利的地位！ 2.汽车主动转向大灯的应用 转向头灯的形式，就是头灯内灯具可以左右旋转8°至15°照明弯道死角；利用独立弯道照明系统的，就是在灯具里有一个固定的灯泡照向弯道，转弯时候自动点亮；利用左右雾灯进行弯道时候照明，转向时候对应弯内侧雾灯亮起，照明弯道死角。 动转向大灯的照明与转向角度相配合使驾驶员能够提前看到道路，从而调整自己的驾驶状态。车辆一进入弯道，灯光立刻照射到路上。这样可让路面照明增加90%：当车辆进入半径为190米的弯道时，常规近光灯能照亮约30米，新的头灯系统则能将此距离增加25米。主动转向头灯系统能一直配合汽车的速度：高速驾驶时，它能即刻跟上方向盘的转动；当车速降低时，它的旋转机构相应地调整为低速，使驾驶员能适应光线的变化 转向头灯的左右角度，我们查到的数据最多为15度，有些车厂的设计是单边作动，有的是左右灯具一起转，甚至是弯内灯具转得多、弯外灯具转得少。论技术，自然是后者比较先进，前者是单纯运用灯具后方的步进马达，结合方向盘的转角讯息，再连动步进马达与方向盘一起转，是纯粹机械式的设计。 3.汽车主动转向大灯的优缺点 汽车主动转向大灯技术的不断应用及发展的同时，解决了很多驾驶的问题，但也带来了一系列的问题所在。就犹如一把双刃剑插在汽车和人们生活之间。 汽车主动转向大灯优点：转弯时大灯灯头跟着转，照亮弯道内侧更多盲区，以便即时发现路上行人和障碍物；使对面车道更早发现你的存在，并采取避让；提高夜间行车安全性；有些随动转向大灯还有高低自动调节功能，这使得在频繁上下坡时灯光可以照到高处和低处盲区，确保行车视野；寿命长，一般可达几万乃至十万小时。有人认为如果未来的汽车照明灯使用LED，整个汽车使用期限将不用更换灯具；高效率、低能耗。LED光源不需要滤色就能直接产生汽车灯具需要的红色、琥珀色等颜色，无损耗，电能利用率高达80%以上；光线质量高，属于环保产品基本上无辐射，“绿色”光源；LED的结构简单，内部支架结构，四周用透明的环氧树脂密封，抗震性能好；点亮无延迟，亮灯响应速度快（纳秒级），适用于移动速度快的物体使用；适用低电压工作，完全可以应用在汽车上；LED占用体积小，设计者可以随意变换灯具模式，令汽车造型多样化。汽车厂商青睐LED，完全是其本身的优点所决定的。 汽车主动转向大灯缺点：车灯的成本高，以LED的车灯为例，一个LED的车灯将近30元，而一个灯泡价格仅为3元，其中多部分是LED灯的成本。高价格导致普通汽车装不起LED车灯，市场无法推广开来；散热性不好，散热处理不好容易光衰。影响车灯使用寿命；现无出台行业标准，产品质量参差不齐。 随着人们生活水平的提高，自驾游或开车返乡已经是司空见惯的事情，但高速行车无疑是存在安全隐患的，夜间行车更危险，会出现很多盲区和死角。所以，这时候优质的车灯无疑是对自己以及车上的亲朋好友们的安全多增加了一层保障。所以千万不要将车灯的作用仅仅狭隘的局限于照明作用，其中涵盖的安全却是更值得我们去关注和重视的。 参考文献： [1]蒋勇平.汽车主动转向头灯系统的研究[D].华南理工大学,2010. [2]高义军.现代汽车车灯技术[M].人民交通出版社,2005. [3]张钦超.汽车主动转向关键技术研究[D].上海工程技术大学,2010. 作者简介：普玉辉（1997-），男，云南昆明人，黑龙江省齐齐哈尔工程学院汽车服务工程专业本科生。
